汽车车身结构轻量化分析

乘用车车身零部件轻量化设计典型案例随着环境保护意识的提高和汽车工业的快速发展，乘用车的车身零部件轻量化设计成为了汽车制造业的一个重要课题。

轻量化设计不仅可以降低车辆的整体重量，提高燃油经济性，还可以减少对环境的影响。

下面将介绍几个乘用车车身零部件轻量化设计的典型案例。

1. 利用高强度材料：使用高强度的材料可以在不增加重量的情况下提高零部件的强度和刚性。

例如，许多乘用车现在采用了高强度钢材来替代传统的钢材。

高强度钢材可以提供相同强度的零部件，但重量更轻。

此外，还有一些先进的复合材料，如碳纤维增强塑料（CFRP）和铝合金等，也被广泛应用于车身零部件的制造中。

2. 结构优化设计：通过采用结构优化设计方法，可以将零部件的结构进行优化，以减少不必要的材料使用，从而降低整体重量。

例如，在车身的设计过程中，可以使用拓扑优化方法来确定最佳的结构形状，以最小化材料的使用量。

3. 部分集成设计：通过将不同的零部件进行部分集成设计，可以减少连接部件的数量，降低整体重量。

例如，一些车辆现在采用了一体成型的车顶和车身侧板设计，通过减少连接接口，可以减轻车身重量。

4. 利用轻量化技术：现代乘用车越来越多地采用一些先进的轻量化技术来设计车身零部件。

例如，采用铝合金替代传统的钢材可以显著减轻车身重量。

此外，还有一些其他的轻量化技术，如混合材料结构、可变厚度设计和3D打印等，也被广泛应用于乘用车的车身零部件设计中。

总之，乘用车车身零部件轻量化设计是当前汽车制造业的一个重要课题。

通过使用高强度材料、结构优化设计、部分集成设计和轻量化技术等方法，可以实现乘用车的轻量化，降低车辆油耗，减少对环境的影响。

这些典型案例的应用不仅可以提高汽车的性能和节能性，还可以为未来的汽车制造业发展提供借鉴和启示。

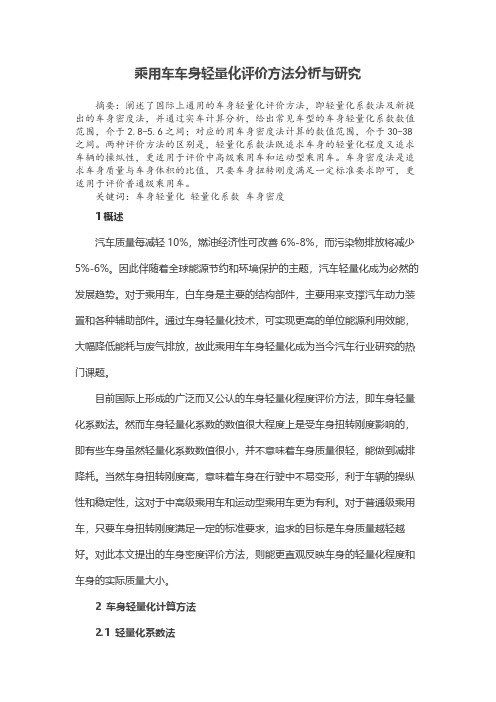

乘用车车身轻量化评价方法分析与研究摘要：阐述了国际上通用的车身轻量化评价方法，即轻量化系数法及新提出的车身密度法，并通过实车计算分析，给出常见车型的车身轻量化系数数值范围，介于2.8-5.6之间；对应的用车身密度法计算的数值范围，介于30-38之间。

两种评价方法的区别是，轻量化系数法既追求车身的轻量化程度又追求车辆的操纵性，更适用于评价中高级乘用车和运动型乘用车。

车身密度法是追求车身质量与车身体积的比值，只要车身扭转刚度满足一定标准要求即可，更适用于评价普通级乘用车。

关键词：车身轻量化轻量化系数车身密度1概述汽车质量每减轻10%，燃油经济性可改善6%-8%，而污染物排放将减少5%-6%。

因此伴随着全球能源节约和环境保护的主题，汽车轻量化成为必然的发展趋势。

对于乘用车，白车身是主要的结构部件，主要用来支撑汽车动力装置和各种辅助部件。

通过车身轻量化技术，可实现更高的单位能源利用效能，大幅降低能耗与废气排放，故此乘用车车身轻量化成为当今汽车行业研究的热门课题。

目前国际上形成的广泛而又公认的车身轻量化程度评价方法，即车身轻量化系数法。

然而车身轻量化系数的数值很大程度上是受车身扭转刚度影响的，即有些车身虽然轻量化系数数值很小，并不意味着车身质量很轻，能做到减排降耗。

当然车身扭转刚度高，意味着车身在行驶中不易变形，利于车辆的操纵性和稳定性，这对于中高级乘用车和运动型乘用车更为有利。

对于普通级乘用车，只要车身扭转刚度满足一定的标准要求，追求的目标是车身质量越轻越好。

对此本文提出的车身密度评价方法，则能更直观反映车身的轻量化程度和车身的实际质量大小。

2 车身轻量化计算方法2.1 轻量化系数法车身轻量化技术水平的高低由轻量化系数来评价，数值越低，说明轻量化技术水平越高。

计算方法参照图1。

式中，LT为轻量化系数；M为车身骨架质量；CT为车身骨架扭转刚度；A为前后悬架固定点投影面积。

由上述公式可知，车身轻量化系数是由车身质量、车身扭转刚度、汽车前后悬架固定点投影面积决定的。

汽车车身轻量化结构与轻质材料课程设计一、前言汽车轻量化是当前汽车行业的趋势，轻量化不仅能够提高汽车的燃油经济性、降低污染排放、还能增强车辆的安全性和驾驶体验。

本文将介绍汽车车身轻量化的结构设计和轻质材料的应用。

二、汽车车身轻量化设计汽车车身轻量化主要的设计方法有以下几种：1.使用车辆轻质材料轻质材料是轻量化的关键，其应用能够减轻车身自重，降低燃油消耗，提高车辆的性能。

例如：铝合金、高强度钢、碳纤维等材料，这些材料同样也需要考虑材料的成本和制造工艺。

2.优化车身结构汽车的各个部位都有承载和支撑的作用，通过优化车身结构，可以减少重量而不影响其功能作用。

这包括外壳、车底、车门、车盖等部件。

通过增加材料的强度和刚性，可达到低重量和同样高的强度。

3.降低车身的阻力车身阻力是影响燃油效率的重要因素，可通过改善车身的空气动力学特性来减少车身阻力。

例如减小车身断面积、减小车底空气压力，使气流流动更加流线化、减少紊流等。

4.使用新的制造技术通过引入新技术，如先进制造工艺、模拟设计和仿真技术等，可以提升轻量化工艺水平，减少和避免制造不必要的材料浪费，提高轻量化效果。

三、轻质材料应用轻质材料广泛应用在汽车制造中，最常用的材料有铝合金、高强度钢、碳纤维等。

这些材料的特点如下：1.铝合金铝合金重量轻、强度高、耐腐蚀性好，广泛应用于传动系统、车身结构等。

同时，铝合金的高成本和生产过程中的高能耗也是其应用的挑战。

2.高强度钢高强度钢基于钢的成分研发而成，具有更高的强度和更低的自重。

其开发的材料多种多样，可以根据需要进行调整和合成，适用于车辆轻量化。

3.碳纤维碳纤维具有重量轻、强度高、热膨胀系数小、导热系数低等特点。

其应用领域广泛，并且随着技术的不断改进和推进，碳纤维的成本也在逐年降低。

四、课程设计对于轻量化课程设计，可以结合汽车设计的实际需求，以车身结构优化为主，以材料应用为辅，设计出一款尽可能轻量的车身，其基本步骤如下：1.确定车身部位的功能及承载条件首先需要确定车身各个部位的功能和承载条件，以便为后续的设计提供基础条件。

车身结构轻量化设计及可靠性分析一、引言轻量化已成为当今汽车行业的一个热门话题，它对于节能降耗、减少环境污染以及提升车辆性能都有很大的意义。

而车身结构作为汽车设计中最重要的组成部分之一，其轻量化设计和可靠性分析显得尤为关键。

二、车身结构轻量化设计分析汽车车身结构轻量化设计的目标是通过结构组合优化，使车身整体重量减轻，同时保证其安全性、刚性和稳定性等性能指标。

1. 结构材料的选择材料是车身重量的关键因素，因此在轻量化设计中，选择轻质高强度材料是非常重要的。

常见的轻量化材料有铝合金、镁合金、碳纤维复合材料等。

在选择材料时需要考虑材料的强度、韧性、热膨胀系数、耐磨性等因素。

2. 结构设计的优化结构设计的优化是车身轻量化的关键步骤之一。

优化设计应该针对不同部位进行结构分析，对对称结构进行对称化处理，在不影响车身强度和安全性的前提下，尽可能减少材料用量，从而实现车身的轻量化。

3. 模拟仿真的应用模拟仿真是轻量化设计中非常重要的手段，它可以模拟车身结构负载情况，预测车身在碰撞或者其他情况下的响应情况。

这样可以帮助设计师在设计阶段就发现问题并针对性地进行解决。

三、车身结构可靠性分析车身结构可靠性分析是保证车身性能及安全的重要环节。

它能够准确预估车身结构在长期使用过程中的疲劳寿命和可靠性水平。

1. 可靠性理论的应用在车身结构可靠性分析中，常用的可靠性理论有蒙特卡洛模拟法、极限状态法等。

这些可靠性分析方法可以对车身结构在不同的使用环境下进行可靠性评估，为车身结构设计及维修提供科学依据。

2. 实验测试的重要性在车身结构可靠性分析中，实验测试是一个非常重要的手段。

通过对车身负载载荷、强度、疲劳等进行实验测试，能够判断车身结构的实际情况，为可靠性评估提供实验数据和科学依据。

3. 数值模拟的应用数值模拟是车身结构可靠性分析中另一个重要的手段。

它可以模拟车身结构各部位在使用过程中的受力情况、疲劳寿命等，预测车身在不同使用情况下的可靠性情况，从而为车身结构的设计及维护提供科学依据。

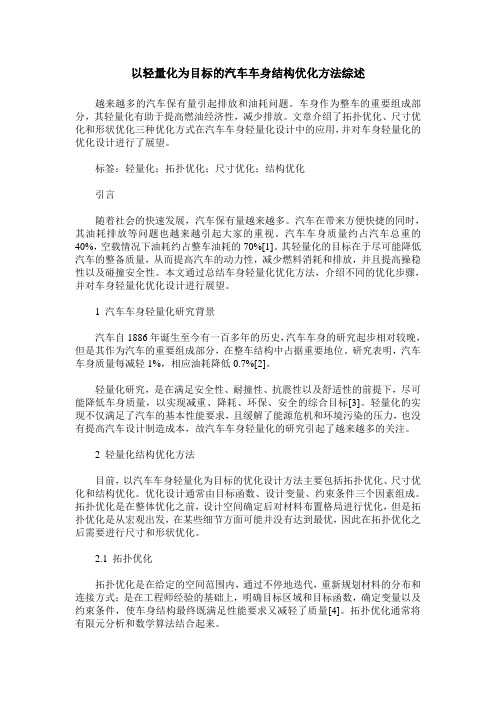

以轻量化为目标的汽车车身结构优化方法综述越来越多的汽车保有量引起排放和油耗问题。

车身作为整车的重要组成部分，其轻量化有助于提高燃油经济性，减少排放。

文章介绍了拓扑优化、尺寸优化和形状优化三种优化方式在汽车车身轻量化设计中的应用，并对车身轻量化的优化设计进行了展望。

标签：轻量化；拓扑优化；尺寸优化；结构优化引言随着社会的快速发展，汽车保有量越来越多。

汽车在带来方便快捷的同时，其油耗排放等问题也越来越引起大家的重视。

汽车车身质量约占汽车总重的40%，空载情况下油耗约占整车油耗的70%[1]。

其轻量化的目标在于尽可能降低汽车的整备质量，从而提高汽车的动力性，减少燃料消耗和排放，并且提高操稳性以及碰撞安全性。

本文通过总结车身轻量化优化方法，介绍不同的优化步骤，并对车身轻量化优化设计进行展望。

1 汽车车身轻量化研究背景汽车自1886年诞生至今有一百多年的历史，汽车车身的研究起步相对较晚，但是其作为汽车的重要组成部分，在整车结构中占据重要地位。

研究表明，汽车车身质量每减轻1%，相应油耗降低0.7%[2]。

轻量化研究，是在满足安全性、耐撞性、抗震性以及舒适性的前提下，尽可能降低车身质量，以实现减重、降耗、环保、安全的综合目标[3]。

轻量化的实现不仅满足了汽车的基本性能要求，且缓解了能源危机和环境污染的压力，也没有提高汽车设计制造成本，故汽车车身轻量化的研究引起了越来越多的关注。

2 轻量化结构优化方法目前，以汽车车身轻量化为目标的优化设计方法主要包括拓扑优化、尺寸优化和结构优化。

优化设计通常由目标函数、设计变量、约束条件三个因素组成。

拓扑优化是在整体优化之前，设计空间确定后对材料布置格局进行优化，但是拓扑优化是从宏观出发，在某些细节方面可能并没有达到最优，因此在拓扑优化之后需要进行尺寸和形状优化。

2.1 拓扑优化拓扑优化是在给定的空间范围内，通过不停地迭代，重新规划材料的分布和连接方式；是在工程师经验的基础上，明确目标区域和目标函数，确定变量以及约束条件，使车身结构最终既满足性能要求又减轻了质量[4]。

新能源汽车轻量化的关键技术随着全球环境污染问题的日益严重以及对传统石油资源的依赖性不断降低，新能源汽车的发展日益受到社会的关注。

而新能源汽车轻量化是提高其运行效能和续航能力的关键技术之一。

下面将分析新能源汽车轻量化的关键技术。

（一）车身结构轻量化技术车身结构是新能源汽车最重要的部分，其轻量化设计是带来轻量化的最关键技术之一。

轻量化的设计需要寻找的一个平衡点，既满足强度和刚度的要求，又能够通过新材料的使用来减轻车身总重量。

目前，研究重点主要集中在铝合金和碳纤维复合材料应用于车身结构上。

铝材质轻，可以在车身结构上减轻重量，而碳纤维复合材料的轻量化效果更为显著，但其成本较高，需要更多的技术改善才能实现日常使用。

（二）电池系统轻量化技术电池是新能源汽车最重要的部分，也是最为昂贵的零部件之一。

现代电池系统的重量通常超过车身重量的20%。

因此，电池系统的轻量化是提高新能源汽车性能的关键所在。

目前，研究人员在电池结构中广泛采用钛合金和高强度钢材来代替重量较大且容易腐蚀的铅酸和镍氢电池。

另外，针对电池组件的设计也得到了发展，包括探索开发更高效，更坚固且更轻的电池系统。

驱动系统是新能源汽车能源转化的核心，包括电机、电控系统、变速器等。

驱动系统轻量化主要是实现电机的轻量化，以提高驱动效率。

从材料角度，新型高性能磁性材料以及碳纤维等轻质高强材料的应用将为电机重量的降低提供保持所需强度和刚度的可行方案。

同时，减少电机尺寸也能够降低新能源汽车的总重量，提高续航里程。

底盘和悬架系统是新能源汽车的支撑系统，其轻量化设计是提高整车性能的重要手段。

底盘和悬架系统通常采用高强度铝合金和钛合金等轻质高强度材料，以减轻车身重量，降低燃油消耗量。

同时，通过结构优化，减少车轮和刹车系统的重量也能够显著降低新能源汽车的总重量。

综上所述，新能源汽车轻量化是提高其运行效能和续航能力的关键技术之一。

目前，应用于新能源汽车轻量化设计的铝合金和碳纤维复合材料，以及钛合金、高强度钢材和新型高性能磁性材料等轻质高强材料。

区域治理综合信息高强钢板的车身结构轻量化分析刘阳 江勇 马新伟眉山中车物流装备有限公司，四川 眉山 620010摘要：汽车车身结构设计和制造业不断发展新材料和新技术以适应轻量化设计的要求。

而具有强度、刚度、抗冲击性、回收使用和低成本等方面综合优势的高强度钢板在车身轻量化设计中得到越来越广泛的关注。

基于此，文章就高强钢板的车身结构轻量化展开了研究，具体内容供大家参考和借鉴。

关键词：高强钢；车身结构；轻量化目前，应用高强度钢板实现车身轻量化和高强度，是车身轻量化三种途径结合的典型应用，对其进行性能研究、热成形性分析和应用高强度钢车身进行结构优化研究，完全符合车身轻量化技术的发展路线。

一、新材料实现车身轻量化车身用钢的种类主要包括普通低碳钢板、高强度钢板、镀层钢板、激光拼焊钢板、不等厚棍轧钢板、夹层钢板等。

高强度钢板的性能为：屈服强度在210以上，因其是经固溶强化、析出强化、晶粒细化强化和组织相变强化，使其屈服强度和抗拉强度均较高，具有抗撞性和抗凹性。

主要包括：碳锰钢、无间隙原子钢、烘烤硬化钢等普通高强度钢；双相钢、相变诱导塑性钢、马氏体刚等先进高强度钢。

因力学性能更均匀、回弹量波动小、更高抗撞性和疲劳寿命，故可降低板厚使汽车轻量化。

主要用于需高强度、刚度、抗撞性的汽车零部件，如防撞梁、车门防撞杆、加强板、悬挂系统和车轮等零部件，但强塑积大于20000Mpa％的超高强度钢板因成形性能差带来在汽车应用上的技术挑战。

二、基于高强度钢板的车身结构多目标优化1 高强度钢板车身结构轻量化优化问题分析随着结构分析能力和手段的不断完善与结构优化设计理论的不断发展，车身结构轻量化优化设计的研究范围已开始从单一方面的准则优化减重发展到考虑车身结构各个性能在内的多目标优化。

因此，需要建立包含多个目标的优化设计函数，合理分配各目标之间的权重，确定优化设计的约束条件和设计变量，并通过多目标优化设计算法的求解，得到同时满足多个性能目标要求的优化求解方案。

汽车车身轻量化设计方法探究摘要：车身轻量化是实现车辆节能减排的一条重要技术路线，而车体轻量化具有较高的性价比。

本文从设计、材料、工艺三个方面探讨了汽车轻量化的技术途径。

本课题将对该方法进行深入研究，并将其应用于工程实践，最终达到在保证产品性能的前提下减重的目标，提高我国汽车轻量化技术与产品研发能力。

关键词：车身轻量化；节能减排；技术路线；研发能力引言：自从人类步入二十世纪以来，汽车已经成为了最主要的运输工具，它可以让人们在旅途中节省更多的时间，从而可以更快地抵达目的地。

但是，以往因为受到汽车设计、制造水平的制约，汽车通常都很笨重，再加上对燃油消耗的控制不得当，这就造成了极大的资源浪费，同时对环境造成的污染也不容忽视。

而在今后，环保和节能将逐渐成为汽车设计和制造的主要考虑因素，因此，在改变能源使用方式的同时，如何将汽车设计得更轻便也是一个重要的研究方向。

1.汽车车身轻量化设计的基本方法1.1结构优化设计对其进行优化设计的方法有三种，即形态优化，拓扑优化和尺度优化。

从结构拓扑优化的角度来看，设计人员必须对结构的振动特性、静动态特性等特性进行充分的了解，然后再对结构进行拓扑优化。

而拓扑优化最大的特征就是，在进行设计前，利用一定的受力条件和外部条件，可以找到最优的结构材料配置方案，从而获得结构的某些参数，为以后的设计创造条件。

从结构形态优化设计角度来说，形态优化设计的主要目的是寻求最佳的结构形态设计方法，比如，在进行汽车金属薄板外形设计时，可采用优化的肋条布局，提高金属薄板的刚性与强度，同时降低金属薄板的质量。

1.2有限单元分析技术在目前的工程问题分析中，有限单元分析技术是一种行之有效的方法，它主要是利用计算矩阵来对各个步骤进行计算，它可以将所展示的工程问题转换成数学问题来进行分析和求解。

然而，在处理复杂的工程问题时，有限单元分析技术需要设定许多条件，且计算时间比较长，这就对计算机硬件设备以及有限单元分析软件的要求都比较高。

论轿车白车身轻量化的表征参量和评价方法一、背景介绍近年来，汽车行业一直以轻量化为发展方向，这也使得白车身轻量化成为了汽车行业的研究热点之一。

白车身轻量化不仅可以减轻车辆自重，提高车辆的燃油经济性，还能减少对环境的影响，符合现代汽车工业的发展趋势。

针对轿车白车身轻量化，本文将从表征参量和评价方法两个方面展开研究并不断完善，以期为相关领域研究者提供一些建议和思路。

二、表征参量1. 车身减重量车身减重量是白车身轻量化的最基本表征参量。

随着材料技术的不断进步，汽车轻量化材料也在不断涌现，如碳纤维复合材料、镁合金材料等，它们可以有效地减少车身自重。

车身减重量可以直观地反映白车身轻量化效果。

2. 结构刚度结构刚度是白车身轻量化的另一重要表征参量。

轿车在行驶过程中需要承受各种因素的作用力，在轻量化的保证车身的结构刚度也是非常重要的。

通过评价车身的结构刚度，可以评估轿车在减轻车身自重的同时是否满足了车身的稳定性和安全性要求。

3. 车身材料的环保性车身材料的环保性也是白车身轻量化的重要表征参量之一。

随着人们对环保的重视程度不断提高，选择环保材料已成为汽车行业发展的趋势。

在实现白车身轻量化的过程中，应充分考虑材料的环保性，选择符合环保标准的材料，以减少对环境的影响。

三、评价方法1. 性能评价轿车白车身轻量化的评价方法中，性能评价是最基本的一种评价方法。

性能评价主要从白车身的动力性能、操控性能和舒适性等方面进行评价，以确保车辆在轻量化的同时不影响其整体性能。

2. 安全评价安全评价是评价白车身轻量化效果的重要手段。

轿车在行驶过程中需要保障车身的结构完整性和安全性，通过安全评价可以检验轿车在轻量化的过程中是否有牺牲安全性的情况。

3. 环保评价在进行白车身轻量化的过程中，环保评价也是必不可少的一种评价方法。

通过对车身材料的环保性、废旧车辆的回收利用等环保指标的评价，以确保白车身轻量化不仅可以提高车辆的燃油经济性，还能减少对环境的影响。
