建筑保温隔热构造

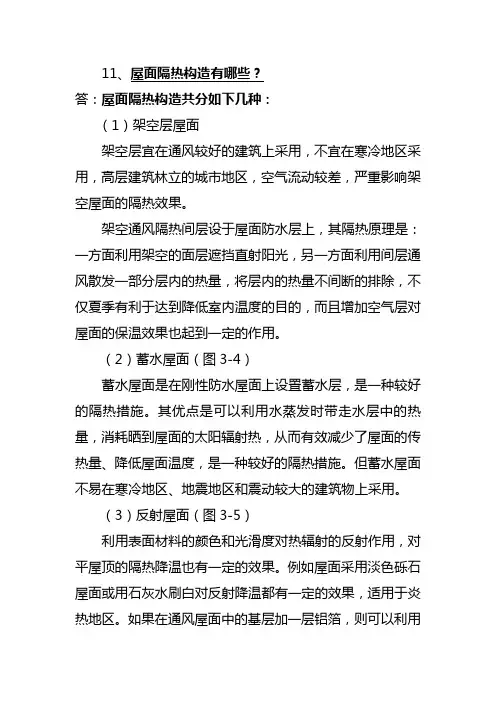

11、屋面隔热构造有哪些？答：屋面隔热构造共分如下几种：（1）架空层屋面架空层宜在通风较好的建筑上采用，不宜在寒冷地区采用，高层建筑林立的城市地区，空气流动较差，严重影响架空屋面的隔热效果。

架空通风隔热间层设于屋面防水层上，其隔热原理是：一方面利用架空的面层遮挡直射阳光，另一方面利用间层通风散发一部分层内的热量，将层内的热量不间断的排除，不仅夏季有利于达到降低室内温度的目的，而且增加空气层对屋面的保温效果也起到一定的作用。

（2）蓄水屋面（图3-4）蓄水屋面是在刚性防水屋面上设置蓄水层，是一种较好的隔热措施。

其优点是可以利用水蒸发时带走水层中的热量，消耗晒到屋面的太阳辐射热，从而有效减少了屋面的传热量、降低屋面温度，是一种较好的隔热措施。

但蓄水屋面不易在寒冷地区、地震地区和震动较大的建筑物上采用。

（3）反射屋面（图3-5）利用表面材料的颜色和光滑度对热辐射的反射作用，对平屋顶的隔热降温也有一定的效果。

例如屋面采用淡色砾石屋面或用石灰水刷白对反射降温都有一定的效果，适用于炎热地区。

如果在通风屋面中的基层加一层铝箔，则可以利用其第二次反射作用，对屋顶的隔热效果将有进一步的改善。

图3-4蓄水屋面散热原理图3-5铝箔屋顶反射降温示意（4）种植屋面种植屋面是利用屋面上种植的植物来阻隔太阳光照射，能够防止房间过热，隔热主要通过以下三个方面来控制热量：一是植物的茎叶的遮阳作用，可以有效地降低屋面的室外综合温度，减少屋面的温差传热量；二是植物的光合作用消耗太阳能用于自身的蒸腾；三是植被基层的土壤或水体的蒸发消耗太阳能。

因此，种植屋面是一种十分有效的隔热节能屋面。

此外，种植屋面还可以调节当地微气候，吸收灰尘和噪声，吸收周围有害气体，杀灭空气中的各种细菌，使得空气清洁，增进人体健康。

考虑到屋面荷载，屋面需种植耐热、抗旱、耐贫瘠、抗风类植被，以浅根系的多年生草本匍匐类、矮生灌木植物为宜。

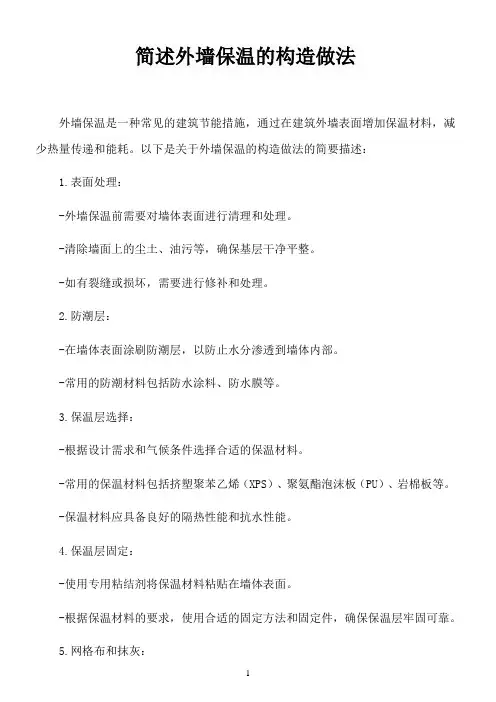

简述外墙保温的构造做法外墙保温是一种常见的建筑节能措施，通过在建筑外墙表面增加保温材料，减少热量传递和能耗。

以下是关于外墙保温的构造做法的简要描述：1.表面处理：-外墙保温前需要对墙体表面进行清理和处理。

-清除墙面上的尘土、油污等，确保基层干净平整。

-如有裂缝或损坏，需要进行修补和处理。

2.防潮层：-在墙体表面涂刷防潮层，以防止水分渗透到墙体内部。

-常用的防潮材料包括防水涂料、防水膜等。

3.保温层选择：-根据设计需求和气候条件选择合适的保温材料。

-常用的保温材料包括挤塑聚苯乙烯（XPS）、聚氨酯泡沫板（PU）、岩棉板等。

-保温材料应具备良好的隔热性能和抗水性能。

4.保温层固定：-使用专用粘结剂将保温材料粘贴在墙体表面。

-根据保温材料的要求，使用合适的固定方法和固定件，确保保温层牢固可靠。

5.网格布和抹灰：-在保温层表面铺设玻璃纤维网格布，以增强保温层的抗裂性能。

-在网格布上进行抹灰，使外墙保温系统具备良好的平整度和装饰效果。

-抹灰层通常包括底涂、中涂和面涂，根据需要选择合适的材料。

6.防火处理：-对外墙保温系统进行防火处理，提高建筑的防火等级。

-可采用防火涂料、防火胶带等措施，确保保温系统的安全性。

7.装饰层：-根据设计需求和建筑风格，选择适当的装饰材料进行装饰。

-常见的装饰材料包括涂料、石材、瓷砖等。

-装饰层的选择应考虑其与保温层的兼容性和外观效果。

外墙保温的构造做法可以根据具体项目需求进行调整和优化。

在施工过程中，需要严格按照设计要求和相关标准进行操作，确保保温系统的稳定性和耐久性。

同时，还应注意施工质量监督和验收，以确保外墙保温系统的性能符合预期，并提供有效的节能效果。

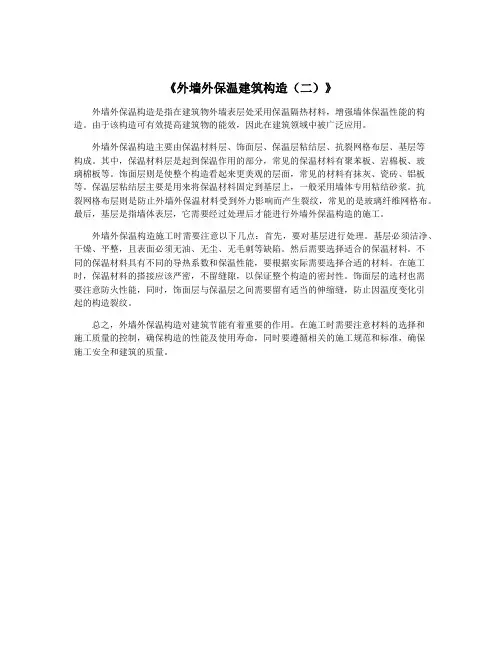

《外墙外保温建筑构造（二）》
外墙外保温构造是指在建筑物外墙表层处采用保温隔热材料，增强墙体保温性能的构造。

由于该构造可有效提高建筑物的能效，因此在建筑领域中被广泛应用。

外墙外保温构造主要由保温材料层、饰面层、保温层粘结层、抗裂网格布层、基层等
构成。

其中，保温材料层是起到保温作用的部分，常见的保温材料有聚苯板、岩棉板、玻
璃棉板等。

饰面层则是使整个构造看起来更美观的层面，常见的材料有抹灰、瓷砖、铝板等。

保温层粘结层主要是用来将保温材料固定到基层上，一般采用墙体专用粘结砂浆。

抗
裂网格布层则是防止外墙外保温材料受到外力影响而产生裂纹，常见的是玻璃纤维网格布。

最后，基层是指墙体表层，它需要经过处理后才能进行外墙外保温构造的施工。

外墙外保温构造施工时需要注意以下几点：首先，要对基层进行处理。

基层必须洁净、干燥、平整，且表面必须无油、无尘、无毛刺等缺陷。

然后需要选择适合的保温材料。

不
同的保温材料具有不同的导热系数和保温性能，要根据实际需要选择合适的材料。

在施工时，保温材料的搭接应该严密，不留缝隙，以保证整个构造的密封性。

饰面层的选材也需
要注意防火性能，同时，饰面层与保温层之间需要留有适当的伸缩缝，防止因温度变化引
起的构造裂纹。

总之，外墙外保温构造对建筑节能有着重要的作用。

在施工时需要注意材料的选择和
施工质量的控制，确保构造的性能及使用寿命，同时要遵循相关的施工规范和标准，确保
施工安全和建筑的质量。

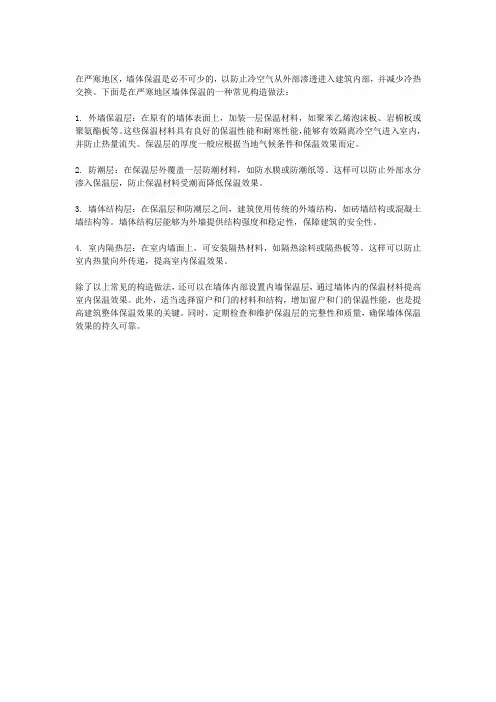

在严寒地区，墙体保温是必不可少的，以防止冷空气从外部渗透进入建筑内部，并减少冷热交换。

下面是在严寒地区墙体保温的一种常见构造做法：
1. 外墙保温层：在原有的墙体表面上，加装一层保温材料，如聚苯乙烯泡沫板、岩棉板或聚氨酯板等。

这些保温材料具有良好的保温性能和耐寒性能，能够有效隔离冷空气进入室内，并防止热量流失。

保温层的厚度一般应根据当地气候条件和保温效果而定。

2. 防潮层：在保温层外覆盖一层防潮材料，如防水膜或防潮纸等。

这样可以防止外部水分渗入保温层，防止保温材料受潮而降低保温效果。

3. 墙体结构层：在保温层和防潮层之间，建筑使用传统的外墙结构，如砖墙结构或混凝土墙结构等。

墙体结构层能够为外墙提供结构强度和稳定性，保障建筑的安全性。

4. 室内隔热层：在室内墙面上，可安装隔热材料，如隔热涂料或隔热板等。

这样可以防止室内热量向外传递，提高室内保温效果。

除了以上常见的构造做法，还可以在墙体内部设置内墙保温层，通过墙体内的保温材料提高室内保温效果。

此外，适当选择窗户和门的材料和结构，增加窗户和门的保温性能，也是提高建筑整体保温效果的关键。

同时，定期检查和维护保温层的完整性和质量，确保墙体保温效果的持久可靠。

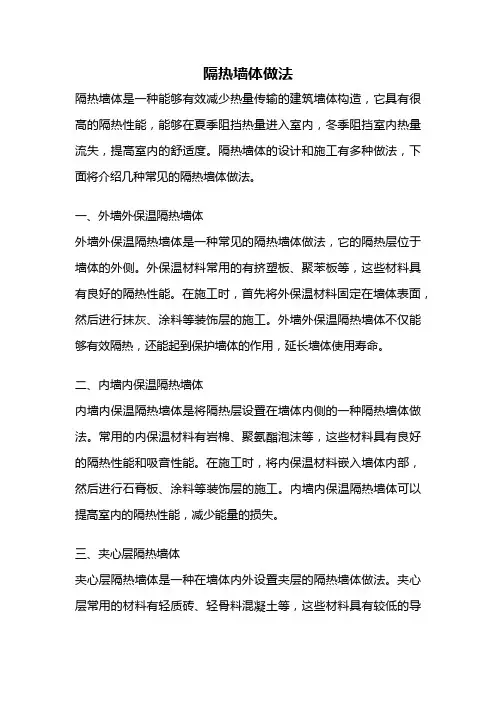

隔热墙体做法隔热墙体是一种能够有效减少热量传输的建筑墙体构造，它具有很高的隔热性能，能够在夏季阻挡热量进入室内，冬季阻挡室内热量流失，提高室内的舒适度。

隔热墙体的设计和施工有多种做法，下面将介绍几种常见的隔热墙体做法。

一、外墙外保温隔热墙体外墙外保温隔热墙体是一种常见的隔热墙体做法，它的隔热层位于墙体的外侧。

外保温材料常用的有挤塑板、聚苯板等，这些材料具有良好的隔热性能。

在施工时，首先将外保温材料固定在墙体表面，然后进行抹灰、涂料等装饰层的施工。

外墙外保温隔热墙体不仅能够有效隔热，还能起到保护墙体的作用，延长墙体使用寿命。

二、内墙内保温隔热墙体内墙内保温隔热墙体是将隔热层设置在墙体内侧的一种隔热墙体做法。

常用的内保温材料有岩棉、聚氨酯泡沫等，这些材料具有良好的隔热性能和吸音性能。

在施工时，将内保温材料嵌入墙体内部，然后进行石膏板、涂料等装饰层的施工。

内墙内保温隔热墙体可以提高室内的隔热性能，减少能量的损失。

三、夹心层隔热墙体夹心层隔热墙体是一种在墙体内外设置夹层的隔热墙体做法。

夹心层常用的材料有轻质砖、轻骨料混凝土等，这些材料具有较低的导热系数。

在施工时，将夹心层材料嵌入墙体内部，形成夹层结构，然后进行外装修层的施工。

夹心层隔热墙体具有较好的隔热性能和保温性能，能够有效减少热量传输。

四、空腔隔热墙体空腔隔热墙体是在墙体内外之间设置一定的空腔，形成隔热层的一种隔热墙体做法。

空腔可以填充隔热材料，如玻璃棉、岩棉等。

在施工时，首先建造墙体，然后在墙体内外之间设置空腔，最后进行外装修层的施工。

空腔隔热墙体能够形成热量的阻隔层，减少热量的传输。

隔热墙体的设计和施工需要考虑多个因素，如材料的选择、施工工艺、隔热层的厚度等。

合理的隔热墙体做法能够提高建筑的能效，减少能源消耗，降低室内温度的波动，提高室内的舒适度。

因此，在建筑设计和施工中，隔热墙体的做法是非常重要的。

通过选择合适的隔热材料和施工工艺，可以实现墙体的隔热效果，为室内创造一个舒适的环境。

第三章屋顶3.4 屋顶的保温与隔热构造
1）建筑热工学：
2）围护结构：
3）热阻：
4）围护结构传热阻：5）围护结构传热系数：
6）气密性：
7）建筑保温：8）内保温：9）外保温：10）建筑防热：
热环境质量节能
设置保温层设置隔热层
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
保温层导热系数小的轻质材料屋面工程技术规范
外保温内保温
外保温
内保温
外保温正置式倒置式
防水层之下结构层之上
隔汽层。

防水层之上3%
吸水率低长期浸水不变质
构造层次
屋顶承重结构层之下
防止保温层结露
概述
☐设置
隔热层
☐种植架空蓄水☐
3.4.2 屋顶的隔热构造
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
1）基本构造层次
2）种植隔热屋面的典型构造
屋面防水层上薄型制品架设一定高度
良好通风不宜在寒冷地区采用混凝土板架空屋面坡度不宜大于5%
架空高度宜为180～300mm与女儿墙的距离不应小于250mm屋面宽度大于10m通风屋脊
进风口正压区出风口负压区制品形式多样点式条形
蓄水隔热设水池蓄积一定深度的水水的反射和蒸发
小结：
正（内）置式外保温倒置式外保温内保温
种植隔热架空隔热蓄水隔热
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）。

建筑隔热构造措施一、前言在建筑设计中，隔热构造是非常重要的一部分。

它直接关系到建筑的能源消耗、舒适度以及环保性等方面。

本文将介绍建筑隔热构造措施，包括材料选择、构造设计和施工技术等方面。

二、材料选择1.保温材料保温材料是隔热构造中最重要的部分。

根据不同的应用场合和要求，可选择各种不同类型的保温材料，如聚苯乙烯泡沫板、聚氨酯泡沫板、玻璃棉、岩棉等。

其中，聚苯乙烯泡沫板具有体积轻、导热系数低、隔音效果好等优点；聚氨酯泡沫板则具有导热系数低、防火性能好等特点；玻璃棉和岩棉则具有防火性能好、吸音效果好等特点。

2.隔热材料隔热材料是指用于隔绝高温或低温环境影响的材料。

常用的隔热材料包括硅酸铝纤维毡、硅酸钙板、铝箔等。

其中，硅酸铝纤维毡具有导热系数低、耐高温、隔音效果好等特点；硅酸钙板则具有防火性能好、隔音效果好等特点；铝箔则可用于增加保温材料的反射率，提高隔热效果。

三、构造设计1.屋顶隔热屋顶是建筑中最容易受到太阳辐射影响的部分，因此屋顶的隔热设计非常重要。

一般采用以下措施：（1）在屋面下方安装保温材料，如聚苯乙烯泡沫板或玻璃棉等。

（2）在保温材料上方覆盖隔热材料，如硅酸铝纤维毡或硅酸钙板等。

（3）在隔热材料上方覆盖防水层，如防水卷材或涂料等。

2.外墙隔热外墙是建筑中最容易受到气候变化影响的部分，因此外墙的隔热设计也非常重要。

一般采用以下措施：（1）在外墙内侧安装保温材料，如聚苯乙烯泡沫板或岩棉等。

（2）在保温材料上方覆盖隔热材料，如硅酸铝纤维毡或硅酸钙板等。

（3）在隔热材料上方覆盖隔音层，如吸声板或隔音砖等。

3.地面隔热地面是建筑中最容易受到地下水影响的部分，因此地面的隔热设计也非常重要。

一般采用以下措施：（1）在地面下方安装保温材料，如聚苯乙烯泡沫板或玻璃棉等。

（2）在保温材料上方覆盖防潮层，如防潮膜或涂料等。

四、施工技术1.保温材料的安装在安装保温材料时，应注意以下几点：（1）保证保温材料与墙体之间无空隙。
