MSAS1000 多业务接入系统用户手册V2.3©版权所有.北京网新易尚科技有限公司.本文的任何部分，包括文字、例子、表格、插图，未经北京网新易尚科技有限公司事先允许，不得以任何形式或任何手段如电子、机械、手工、光学等，以任何目的再现、传播或翻译。
商标本文中所述及的任何商标或注册商标都属于其所有者。
目录MSAS1000 (1)插图 (IV)1概述 (1)1.1什么是MSAS (1)1.2MSAS的主要特点 (1)1.3MSAS的典型应用 (2)2设备组成 (4)2.1结构说明 (4)2.2单元板说明 (9)2.2.1交换板(MSW) (9)2.2.2电源板(MPW) (9)2.2.3E1接口板(ME1) (9)2.2.4同向64K接口板（MTX） (9)2.2.5FXO接口板(MVO) (9)2.2.6FXS接口板(MVS) (9)2.2.72/4线VF音频接口板(MVF) (9)2.2.8光电板（MOD01/MOD02/MOS） (9)2.2.9电源后插板（MRP02/MRP00） (9)2.2.10用户后插板（MRE/MRT/MRO/MRS/MRF） (9)2.2.11MEE08PDH业务板 (9)3技术指标 (10)3.1工作环境 (10)3.2电源及接地要求 (10)3.3机框尺寸、重量 (10)3.4功耗 (10)3.5E1接口规范 (10)3.6同向64K接口规范 (11)3.7FXO接口规范 (11)3.8FXS接口规范 (11)3.92/4线VF音频接口规范 (11)3.10以太网接口(10Base-T)规范 (11)3.11光接口规范 (12)3.11MEE08E1接口规范（PDH接口规范） (12)4面板指示灯、按键、开关说明 (13)4.1交换板(MSW) (13)4.2电源板(MPW) (14)4.3E1接口板(ME1) (15)4.4同向64K接口板(MTX) (16)4.5FXO接口板(MVO) (17)4.6FXS接口板(MVS) (18)4.72/4线VF音频接口板(MVF) (19)4.8光电板(MOS/MOD01/MOD02) (20)4．9PDH（MEE08）板 (23)5开关跳线设置 (24)5.1电源后插板MRP02开关设置 (24)5.2光电板开关设置 (24)5.3E1板跳线设置 (25)6.1包装方式 (25)6.2安装所需工具 (26)6.3机械安装 (26)6.3.1开包装 (26)6.3.2机框安装 (26)6.3.3用户板安装 (26)6.4电气安装 (27)6.4.1电源后插板连线说明 (27)6.4.2MRE(E1后插板)连线说明 (29)6.4.3MRT(同向64K后插板)连线说明 (30)6.4.4MRO(FXO后插板)连线说明 (31)6.4.5MRS（FXS后插板）连线说明 (32)6.4.6MRF(2/4线VF后插板)连线说明 (33)7故障处理 (34)7.1电源板MPW故障处理 (34)7.2交换板MSW故障处理 (35)7.3E1接口板ME1故障处理 (36)7.4同向64K接口板MTX故障处理 (37)7.5FXS接口板MVS故障处理 (38)7.6FXO接口板MVO故障处理 (39)7.7VF音频接口板MVF故障处理 (40)7.8光电板MOS/MOD01/MOD02故障处理 (41)7.9MEE08故障处理 (41)插图图1-1 MSAS的环网连接 (2)图1-2 MSAS的链状连接 (2)图1-3 MSAS的树状连接 (3)图2-1 MSAS插箱式机框前视图 (5)图2-2 MSAS插箱式机框后视图 (6)图2-3 MSAS壁挂式机框前视图 (7)图2-4 MSAS壁挂式机框后视图 (8)图4-1 MSW面板指示灯、按键、开关说明 (13)图4-2 MPW面板指示灯指示灯、按键、开关说明 (14)图4-3 ME1面板指示灯指示灯、按键、开关说明 (15)图4-4 MTX面板指示灯、按键、开关说明 (16)图4-5 MVO面板指示灯指示灯、按键、开关说明 (17)图4-6 MVS面板指示灯指示灯、按键、开关说明 (18)图4-7 MVF面板指示灯、按键、开关说明 (19)图4-8 MOS面板指示灯、按键、开关说明 (20)图4-9 MOD01面板指示灯、按键、开关说明 (21)图4-10 MOD02面板指示灯、按键、开关说明 (22)图4-11 MEE08面板指示灯、按键、开关说明 (24)图6-1 MRP02连线说明 (27)图6-2 MRP00连线说明 (28)图6-6 MRE连线说明 (29)图6-7 MRT连线说明 (30)图6-8 MRO连线说明 (31)图6-9 MRS连线说明 (32)图6-10 MRF连线说明 (33)表7-1 电源板MPW故障处理 (34)表7-2 交换板MSW故障处理 (35)表7-3 E1接口板ME1故障处理 (36)表7-4 同向64K接口板MTX故障处理 (37)表7-5 FXS接口板MVS故障处理 (38)表7-6 FXO接口板MVO故障处理 (39)表7-7 VF音频接口板MVF故障处理 (40)表7-8 光电板MOS/MOD01/MOD02故障处理 (41)表7-9 MEE08故障处理 (41)1概述1.1什么是MSASMSAS(Multi-Service Assess System)是北京网新易尚科技发展有限公司自主开发研制生产的多业务接入系统。

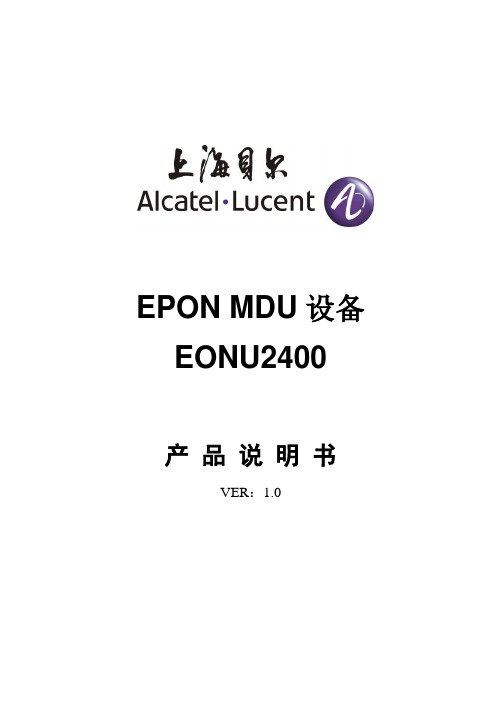

EPON MDU设备EONU2400产品说明书VER：1.0目录1 产品简介 (1)1.1 应用场景 (1)1.2 特性 (1)1.3 LED指示灯和接口说明 (2)1.4 产品规格 (4)1.5 系统要求 (5)1.6 环境要求 (5)1.7 安全注意事项 (6)1.8 标准符合度与兼容性 (6)2 硬件安装 (7)2.1 安装前准备 (7)2.2 安装在桌面上 (7)2.3 安装在墙壁上 (7)2.4 安装在机柜上 (8)2.5 线缆连接 (8)2.6 上电 (10)3 软件配置 (11)3.1 首次登录 (11)3.2 系统状态 (12)3.3 高级配置 (14)3.4 系统管理 (26)3.5 用户管理 (33)3.6 选择语言 (34)3.7 保存配置 (34)1 产品简介EONU2400（以下简称“EPON MDU设备”、“ONU”、或“此设备”）是一款高端口密度、高带宽、多业务的EPON MDU设备，具有高可靠性、可提供QoS保证、可管理、可灵活扩容和组网。
EPON MDU设备的各项功能和性能指标均符合ITU-T、IEEE相关标准，有关国际标准和行业标准的技术规范。
EPON MDU设备支持1个EPON光口、24个10/100/Base-TX以太网口。
各以太网接口均可提供100M以太网数据服务。
1.1 应用场景EPON MDU设备应用于大楼和小区等FTTB场景，提供高速宽带业务。
1.2 特性VLAN端口VLAN4K个802.1Q VLANVLAN透传QoSSP、WRR或SP+WRR队列调度端口的QoS基于802.1优先级的QoS优先级分类基于DiffServ的QoS优先级分类QoS remarkIGMP支持Snooping模式和可控组播模式支持IGMP V1、V2、V3支持Last Member Query功能（Snooping模式）支持Fast Leave功能支持组播业务管理地址管理8K个MAC地址空间MAC地址老化精度与用户配置的老化时间相关 MAC地址冲突处理端口管理最小速率限制64K端口镜像端口隔离IP地址配置静态IP地址固件升级HTTPTFTP配置参数Web浏览器Console1.3 LED指示灯和接口说明前面板LED描述接口说明后面板文档中所有示意图与产品实物可能有差别，这些差别不影响产品功能，请您放心使用。

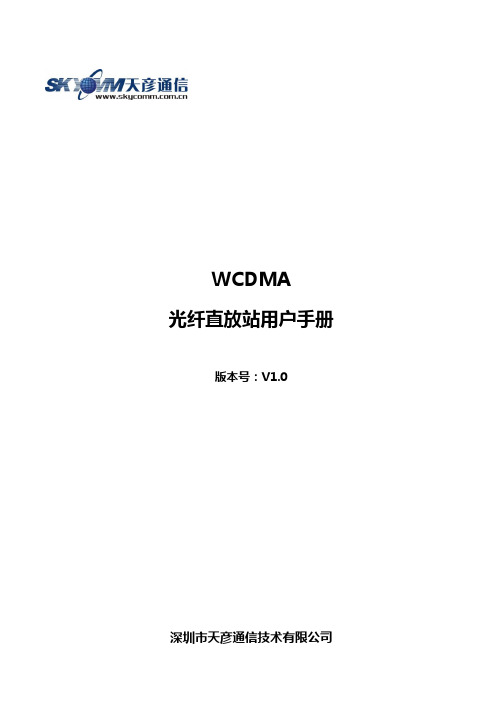

WCDMA光纤直放站用户手册版本号：V1.0深圳市天彦通信技术有限公司2008年10月目录一、概述 (3)二、WCDMA系列光纤直放站简介 (3)2.1简介 (3)2.2典型应用 (3)2.3工作基本原理 (4)2.4技术特点 (5)2.5接口说明 (5)2.6 设备技术指标 (5)2.7 功能 (6)三．监控操作说明（采用中国联通监控协议v1.1） (7)3.1 监控简介 (7)3.2本地监控操作流程 (7)3.3主机监控功能 (9)3.4从机监控功能 (10)3.5本地监控操作流程 (10)3.6 远程监控操作流程 (12)3.7直放站监控的其他菜单操作 (13)3.8远程监控常见故障处理 (14)四、使用说明 (15)4.1 光纤直放站站址和天线的选择： (15)4.2 光纤直放站对输入信号强度的要求： (15)4.3 工程设计计算： (15)4.4 直放站安装过程： (16)4.5 直放站的开通与调试 (16)五、系统维护 (17)5.1维护说明 (17)5.2故障现象 (17)5.3故障检查和维护 (17)六、售后服务 (17)6.1介绍 (17)6.2售后服务承诺 (18)6.3 服务电话： .................................................................................................................. 错误！未定义书签。
一、概述随着我国移动通讯事业的飞速发展，移动通讯的用户量正不断地增加，以至于蜂窝规划越来越小，基站位臵越来越低；另一方面，随着城市建设的高层化，高层建筑正不断涌现，由于无线传播的阴影效应，在这些高层建筑的背后或中间常形成移动通讯信号的盲区或弱区。
另外蜂窝移动基站在建造过程中，由于考虑到临近小区的干扰问题，其天线辐射场方向图的主瓣有较大的下倾角，以至于高层建筑的中上部一般不能有效接收到信号。

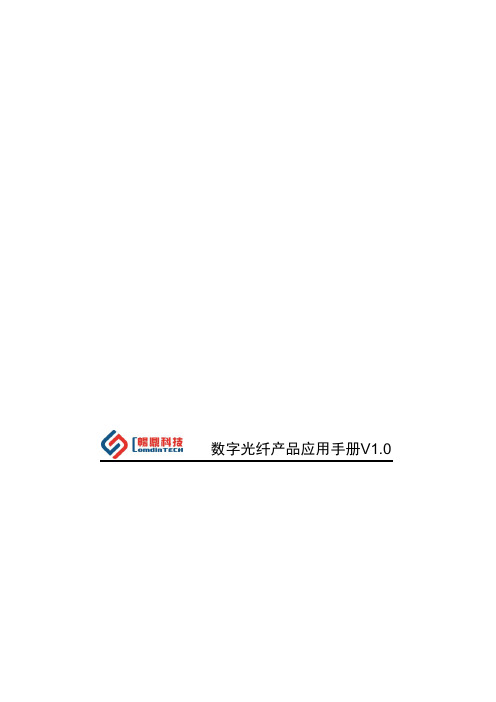

数字光纤产品应用手册V1.0目录第一章节产品基本概述 (4)一、产品概述 (4)二、数字光纤产品基本分类 (4)三、数字光纤产品基本特点 (5)四、数字光纤产品功能介绍 (6)五、数字光纤产品原理介绍 (7)5.1原理框图 (7)5.2原理介绍 (7)六、数字光纤产品指标介绍 (8)6.1光传输特性 (8)6.2射频特性 (8)第二章节产品基本应用 (9)一、数字光纤系统工程应用 (9)1.1 替代基站应用 (9)1.2 扇区阻挡应用 (10)1.3 居民小区的应用 (11)1.4风景区的应用 (12)1.5公路长距离覆盖应用 (13)1.6高速铁路优化应用 (13)1.7载波调度功能的应用 (14)二、数字光纤系统应用技巧 (15)2.1 替代基站应用 (15)2.2 居民小区应用 (15)2.3 道路优化应用 (16)2.4 室内分布应用 (17)2.5 载波调度使用 (18)2.6 其他应用技巧 (18)三、数字光纤工程注意事项 (19)3.1 工程应用注意事项 (19)3.2 工作流程 (20)3.3 工作内容 (20)第三章节LMT的安装与操作 (30)一、系统配置要求 (30)1.1 硬件配置 (30)1.2 系统配置 (30)二、操作说明 (31)2.1串口模式调试介绍 (32)2.2网口模式调试介绍 (38)2.3 SMS短信模式调试介绍 (41)三LMT工具栏功能介绍 (45)四直放站参数选项介绍 (50)4.1近端机参数介绍 (50)4.2 远端机参数介绍 (52)1.1维护与维修注意事项 (55)1.2紧急情况处理 (55)1.3故障处理流程 (56)第一章节产品基本概述一、产品概述随着数字通信技术的快速发展，软件无线电技术的日益成熟，数字产品在移动通信网络中的应用越来越多，越来越广泛。
随着移动通信网络建设的不断推进，移动运营商对网络优化产品的需求逐步向数字化、智能化及节能化方向发展。
深圳国人通信有限公司WCDMA光纤宽带接入端(1W/2W) WCDMA光纤宽带覆盖端(1W/2W) GRL-WCDHFF-30/33 V1.0GRL-WCDHFT-30/33 V1.0产品说明书目 录1 范围 (1)2 前 言 (1)3 概 述 (2)4 系统工作原理 (2)5 系统组成 (3)6 主要技术指标 (3)6.1 WCDMA光纤宽带直放站(1W/60M) (3)6.2 WCDMA光纤宽带直放站(2W/60M) (5)6.3 WCDMA光纤宽带直放站(1W/15M) (7)6.4 WCDMA光纤宽带直放站(2W/15M) (9)7 整机接口 (12)7.1 结构 (13)7.2 通用技术要求 (13)8 设备安装说明 (13)8.1 安装步骤 (13)8.2 设备安装 (14)8.3 设备调试和维护 (14)8.4 设备维护 (15)8.4.1 整机主要连接线的维护 (15)8.4.2 电源的维护 (15)9 监控单元的使用方法 (15)监控板接口定义（V4.0监控单元主板） (15)10 注意事项 (16)1范围本文件适用以下机型序号 名称 型号1 WCDMA光纤宽带接入端(1W/60M) GRL-WCDHFF-30/60M V1.02 WCDMA光纤宽带覆盖端(1W/60M) GRL-WCDHFT-30/60M V1.03 WCDMA光纤宽带接入端(2W/60M) GRL-WCDHFF-33/60M V1.04 WCDMA光纤宽带覆盖端(2W/60M) GRL-WCDHFT-33/60M V1.05 WCDMA光纤宽带接入端(1W/15M) GRL-WCDHFF-30/15M V1.06 WCDMA光纤宽带覆盖端(1W/15M) GRL-WCDHFT-30/15M V1.07 WCDMA光纤宽带接入端(2W/15M) GRL-WCDHFF-33/15M V1.08 WCDMA光纤宽带覆盖端(2W/15M) GRL-WCDHFT-33/15M V1.02前 言本用户手册适用于WCDMA光纤宽带直放站。
GSM-R传输设备统一监控管理系统（V1.0.2）用户手册目录1 RMMS概述 (4)1.1版本 (5)1.2适用范围 (5)1.3系统要求 (6)1.4特点 (6)1.5版权 (6)2 RMMS安装 (7)3．RMMS功能 (10)3.1系统配置管理 (11)3.1.1系统参数设置 (11)3.1.2告警声音设置（Set Alarm Sound） (14)3.1.3告警等级设置（Set Alarm Level） (15)3.1.4选择地图（Sel Map） (15)3.1.5串口状态（COM State） (16)3.1.6锁定系统（Lock System） (17)3.1.7系统退出（Exit） (18)3.2直放站管理 (18)3.2.1查询直放站参数（Query Param） (18)3.2.2设置直放站参数（Set Param） (19)3.2.3设备批查询（Poll） (27)3.2.4直放站维护（Repeater Maintain） (28)3.3电子地图管理 (29)3.3.1点选（Sel Dot） (29)3.3.2矩形查询（Rec Query） (30)3.3.3模糊查询（Dark Query） (30)3.3.4移动地图（Move Map） (30)3.3.5放大（Zoom In） (30)3.3.6缩小（Zoom Out） (30)3.3.7放大镜（Magnifier） (30)3.3.8显示全图（Show All Map） (30)3.3.9添加地图直放站（Add Dot） (30)3.3.10删除地图直放站（Del Dot） (31)3.3.11移动地图直放站（Move Dot） (31)3.3.12显示关联（Show Relations） (31)3.4安全管理 (31)3.4.1修改密码（Mod Password） (31)3.4.2权限管理（Purview Info） (32)3.4.3用户管理（User Info） (33)3.4.4用户组管理（User Group Info） (35)3.4.5告警日志（Alarm Log） (36)3.4.6操作日志（Operation Log） (37)3.4.7备份数据库文件（Backup Data） (37)3.4.8恢复数据库文件（Restore Data） (38)4．软件调测说明 (39)4.1设备的添加 (39)4.2设备的删除 (41)4.3设备的修改 (42)4.4系统基本参数配置 (44)4.5设备初始参数的配置 (45)4.6设备初始状态的检验 (47)4.7设备一般参数的设置 (47)4.8设备参数的查询 (48)4.9告警的处理 (49)附：设备故障维护说明 (50)1 RMMS概述GSM-R中继传输设备统一监控管理系统（RMMS V1.0.2）是武汉邮电科学院虹信公司推出的针对GSM-R中继传输设备的控制系统。
全光纤多业务分布系统产品说明书V1.02012年12月目录前言 (4)一、安全 (5)1.1安全须知 (5)1.2警示标示 (5)1.3静电防护 (5)1.4光纤安装防护 (5)二、概述 (6)三、系统原理架构 (8)3.1系统架构 (8)四、主要技术参数 (11)4.1光特性 (11)4.2射频特性 (11)五、产品构造与相应说明 (13)5.1接入单元构造 (13)5.2扩展单元构造 (16)5.3远端单元构造 (19)六、系统安装 (20)6.1安装流程 (20)6.2工程准备 (21)6.3安装条件 (21)6.4设备检查 (22)6.5MAU安装 (22)6.6MEU安装 (23)6.7MRU安装 (25)6.8光纤连接 (26)6.9地线连接 (27)6.10电源连接 (27)七、系统调测 (28)7.1调测工具及仪表 (28)7.2测量设备输入电压 (28)7.3测量光路损耗 (28)7.4参数调试 (28)7.5呼叫测试 (28)八、监控系统操作 (29)九、系统维护 (29)9.1系统维护的基本要求 (29)9.2维护工具、仪表、材料 (29)9.3维护测试 (29)9.4保养维护 (30)9.5故障和告警处理 (31)十、包装、运输、存储 (31)10.1包装 (31)10.2设备运输及搬动 (31)10.3存储 (32)前言本手册介绍全光纤多业务数字分布式系统和本地调测软件。
叙述了该设备的安装、用途、功能、操作及维护。
设备的联通调试，可以通过安装本地调测软件，本手册叙述了本地调测软件的安装与使用。
由于设备会不断更新，软件会不断升级，因此本手册中的叙述可能与实际使用版本有所不同。
本手册中的参数、规格、尺寸及其它如有变更，恕不另行通知。
缩略语注释：MDAS——多业务分布式系统（Muti-service Distributed Access System Solution）MAU——多业务接入单元（Multi-service Digital Access Unit）MEU——多业务扩展单元（Multi-service Digital Extended Unit）MRU——多业务远端单元（Multi-service Digital Remote Unit）GSM ——全球移动通信系统（Global System for Mobile Communication）OP ——光纤（Optical Fiber）BTS ——基站传输/发射台（Base Transceiver Station）TX——设备发射端（Transmit）RX——设备接收端（Receive）OMT ——本地调测（operation & maintenance terminal）ATT——电调衰减（attenuation）ALC——自动电平控制（automatic level control）LNA——低噪放（low noise amplifier）上行链路——指由移动台到基站传输的链路下行链路——指由基站到移动台传输的链路一、安全1.1安全须知在安装和操作本公司多业务数字分布式系统之前，请务必仔细通读本安全须知，认真遵守以下安全事项：1.1.1多业务数字分布式系统是通过直接耦合基站或者RRU的WCDMA信号和GSM信号来实现上、下行链路的放大，并在扩展单元接入宽带信号，实现室内分布的深度覆盖和WIFI网络接入。
该系统正常使用不会损坏基站，但在室内分布进行组网覆盖时，随着远端数量的增加，上行输出噪声电平也可能会影响基站灵敏度，工程设计中应综合考虑。
1.1.2接地：设备的接入单元和扩展单元外壳有保护接地端子，在安装时应采用黄绿双色导线与建筑物保护地可靠连接，也可以采用接地编织线连接；天线、馈线必须接地良好。
1.1.3供电：设备采用交流AC220V供电。
请确认：直流电源须在设备要求范围内，公共电网的交流电源额定电压范围为AC155V～285V，额定频率范围为45Hz ～55Hz。
在该设备安装现场使用的三芯电源插座，其接地端子必须与建筑物保护地可靠连接。
1.1.4防电击：触及设备内部电源单元是危险的,不允许带电操作，以防电击。
1.1.5光模块可以支持热插拔，但插拔时光纤头切勿对着人体的任何部位。
1.1.6由于扩展单元和远端单元之间是通过千兆网线传输，请确保网线为千兆五类线，且线序为B类。
1.1.7进行设备的配置与状态更新及插拔单元、部件时，一定要先断开备用锂电池和设备电源。
1.1.8在接入射频信号时，务必先确认输入的下行信号是否不大于10dBm。
否则会使设备不能正常工作，甚至损坏电路。
1.2警示标示多业务数字分布式系统机身和内部的警告标识必须保持清洁、可读和能被识别。
1.3静电防护尽量不使衣物和手触及PCB、元器件和部件导体表面。
若必须对PCB、元器件和部件导体进行处理，请务必采取防静电措施。
如：戴防静电手套、使用防静电袋等。
因为静电有可能会损坏设备。
1.4光纤安装防护1.4.1光纤连接器的使用本系统采用FC型光纤连接器。
当光纤连接器插进光法兰盘时，光纤连接器的按键一定要对准光法兰盘的固定槽才能插进去，千万不要没有对准就插进去。
否则，在里面旋转之后才对准光法兰盘的固定槽，就很容易弄坏光纤连接器和光法兰盘。
当光纤连接器插进光法兰盘之后，用手轻轻顺时针扭紧光纤连接器的螺母，当手感觉里面的管芯到位了以后，就不再旋转，不能把螺母扭得太紧，否则会弄坏光纤连接器的管芯，使光纤的差损和光回损增大。
1.4.2光纤连接器的维护光纤连接器维护的第一要务就是保持光纤连接器的清洁。
光纤连接器随着时间的变化，其差损和光回损都会变大，只有定期维护才能减小其变化。
引起光纤连接器变化的情况，主要有两种：第一种，在光纤连接器的制作中使用了一种胶水。
这种胶水，随着温度的变化，会在光纤连接器的接头端面，形成一层薄薄的膜从而会给光的传输带来损耗。
这层膜，通过日光灯或者其它灯的灯光反发射，在一定的角度可以看清楚。
但是，千万不能用眼睛直视光纤连接器的管芯，否则光纤中的激光会射伤自己的眼睛，甚至可能造成眼睛的永久失明，切记！第二种，光纤连接器露在外面空气中，没有其它的保护措施，空气中的灰尘弄脏了光纤连接器的管芯和法兰盘的套管，从而也会给光的传输带来损耗。
清洁光纤连接器，有三种方法：用药棉和酒精：药棉醮酒精，但注意酒精（或无水乙醇）不能用得太多。
清洗时，手要干净，在光纤连接器的管芯上，用醮有酒精的药棉，朝一个方向擦一次或者两次。
不能来回擦，要不然，会起相反作用。
用无尘纸巾：用质量上乘的无尘纸巾，把纸巾放在中指上，用拇指和中指夹住它，再把光纤连接器的管芯端面放在纸巾上，朝一个方向擦一次或者两次。
不能来回擦，要不然，会起相反作用。
用过滤嘴中的白色海绵：在工程上，没有前面的东西，就用没有烧过的烟头，把过滤嘴中的白色海绵拿出来，在光纤连接器的管芯上，朝一个方向擦一次或者两次。
不能来回擦，要不然，会起相反作用。
二、概述该设备为WCDMA+GSM 多业务光纤分布式系统。
采用了数字中频技术和千兆以太网协议，能够有效地放大信源信号，滤除其它干扰信号，防止其他小区的干扰，达到最佳的远端覆盖和宽带接入效果。
本系统主要针对的应用场景主要包括居民小区、写字楼、城中村等地点的无线信号深度覆盖。
本系统具备如下特点：✓ 综合业务接入，本系统可实现2G/3G/WLAN 多业务信号同时接入；✓ 采用小功率覆盖17/23/27dBm ，解决深度覆盖和未来高速数据的要求，降低整体系统功耗；✓ 全光纤处理，单近端机最多挂接256个覆盖单元，可以匹配各种复杂的应用场景，实现深度多业务高质量无线信号覆盖；✓ 节能型设备，整个系统不使用馈线，远端设备功耗小于30W ，近端单元和扩展单元采用上架和挂墙兼容设计，远端单元挂墙设计，无需占用大空间； ✓ 满足3G 网管需求；✓ 组网灵活，如图1.1微蜂窝基站或者RRU 端直接耦合射频，采用星型连接扩展单元，通过光纤将信号拉远至弱电井或楼道；然后在扩展单元和光交换单元的网络信号合路后，通过五类线将信号拉至用户所在的位置进行覆盖。
该系统中接入单元和扩展单元之间为星型连接，如果扩展单元和扩展单元之间级联则为菊花链连接，而扩展单元和远端单元之图1.1 多业务分布系统组网示意图三、系统原理架构3.1系统架构3.1.1系统组成本系统由三大部件组成，分别为：接入单元（近端机）扩展单元（分配单元）覆盖单远（远端机）扩展单元：扩展单元是将接入单元传输过来的信号进行处理后，通过光纤，传输到覆盖单元，并将所有的覆盖单元传输过来的上行信号进处处理后，传输给接入单元；覆盖单元：覆盖单元是提供给用户信号覆盖，并接收用户请求信息，将信息传输至扩展单元处理。
3.1.2组网方式Array图2.1多业务分布系统混合组网图如图2.1所示，多业务分布系统组网能力具体如下： 接入单元具备四个光口，可挂接4个扩展单元级联链； 扩展单元级联最大级数为8级；每个扩展单元具备8个光口+8个以太网口，可挂接8个覆盖单元； 每个元端单元具备17/23/27dBm 多模无线信号覆盖能力； 系统最大组网能力具体如下：✧ 每个接入单元可以挂接4*8=32个扩展单元； ✧ 每个接入单元可挂接32*8=256个覆盖单元；3.1.3 其他组网方式远端1远端6远端6远端5远端4远端3远端2远端32远端8星型组网远端32光纤光纤光纤光纤远端8远端2远端3远端4远端5远端6远端7远端1菊花链组网3.1.4 系统原理下行链路：接入单元将基站/RRU 的信号接入到系统然后将信号进行数字处理打包，通过光纤传输至扩展单元；扩展单元将接入单元传输过来的信号进行处理后，通过光纤，传输到覆盖单元；覆盖单元将扩展单元传输的信号处理放大后，通过天线，传输给用户。
上行链路：覆盖单元接收到用户的信息后，通过覆盖单元信号处理后，通过光纤传输到扩展单元；扩展单元将所有覆盖单元传输的信号进行数字化处理打包后，通过光纤传输至接入单元；接入单元将扩展单元的数字信号打包还原后，传输回基站/RRU 。
系统主要应用的技术有：射频变频技术、数模转换技术、数字化处理技术、光电转换技术、千兆以太网技术。
信源数字板 变频器 控制板数字板 变频器 网络板射频板 网络板 光模块控制板同轴 无线 光纤光纤光纤接入单元扩展单元覆盖单元用户单元四、主要技术参数4.1光特性4.2射频特性五、产品构造与相应说明5.1接入单元构造5.1.1结构尺寸接入单元主要尺寸：482.6*350*44.5mm重量：≤5kg5.1.2内部构造5.1.3接口说明前面板5.2扩展单元构造5.2.1结构尺寸接入单元主要尺寸：482.6*350*44.5mm重量：≤5kg5.2.2内部构造5.2.3接口说明前面板后面板5.3远端单元构造5.3.1结构尺寸接入单元主要尺寸：255*208*120mm重量：≤8kg5.3.2内部构造5.3.3接口说明六、系统安装6.1安装流程开始工程准备开箱验货MAU安装MEU安装MRU安装安装结束通电测试地线连接光纤连接电源连接6.2工程准备6.2.1用户配合为了便于设备的正常运行和维护，需要用户方技术人员积极配合我公司通讯工程技术人员，了解安装、结构、布线、调试步骤等，以便于日后的维护工作。
