常用钢轨规格表
铁路钢轨知识:
（1)重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属
重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外,还要求检验力学性能、落锤试验和酸浸低倍组织等.生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨,其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道.生产厂有鞍钢和攀钢。
（2)轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低,只要求检验其化学成分、抗拉强度、硬度和落锤试验等.主要用途:轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：。
（1）轻型钢轨型号，材质：Q235，55Q；规格：30kg/m,24kg/m，22kg/m,18kg/m,15kg/m，12kg/m，8kg/m。
（2）重型钢轨型号，材质:45MN，71MN;规格：50kg/m，43kg/m,38kg/m，33kg/m（2）起重钢轨型号,材质： U71MN；规格：QU70kg /m，Q U80k g/m,QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。
产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。
操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。
一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。
一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。
(01包)中城能源有限责任公司QD32/5t双梁吊钩门式起重机技术要求一、主要技术参数名称：双梁吊钩门式起重机型号：QD32/5t-18m数量：2台额定起重重量： 32/5t跨度：18m主钩起升高度： 7.5m 副钩起升高度：8.5m；钢轨型号：43kg/m 轨道长度：288m（72m×4）滑线：160m 工作制度：A5（中度）调速方式：数显变频操作方式：驾驶室+按钮+遥控使用环境：-20—40℃电源：三相交流 50Hz 380/660v二、起升机构技术要求1、主钩起升速度：0.75～7.5m/min；副钩起升速度：1.32～13.2m/min(变频)2、主钩起升电动机：YZP280M-10/45KW；副钩起升电动机：YZP180L-8/18.5KW3、主钩起升减速机：ZQ850-I-3CA40.17；副钩起升减速机：ZQ500-III-3CA 40.174、主钩起升制动器：YWZ-400/125 ×2台；副钩起升制动器：YWZ-300/25×1台三、小车技术要求1、小车运行速度：3.1～31m/min(变频)-6/6.3KW2、小车运行电动机：YZP160M13、小车运行减速机：ZSC600-IV-1 速比：37.94、小车运行制动器：YWZ-200/25×1台5、小车车轮直径：Φ400mm四、大车运行机构技术要求1、大车运行速度：7.4～74m/min(变频)2、大车运行电动机：YZP160L-6/13KW×23、大车运行减速机：ZQ500-V-1；2 速比：31.54、大车运行制动器：YWZ-200/25×25、大车运行轮组直径：Φ700mm6、起重机最大轮压：317KN五、其他1、要求其中1台起重机有悬臂梁，悬臂梁跨度：18+3.8=21.8m2、乙方负责设备(起重机及配套轨道、控制开关)供应、安装及相关质监部门验收。
(02包)毕节中城能源有限责任公司肥田煤矿无缝钢管招标数量及技术要求一、无缝钢管招标数量及技术要求1、管路数量及相关技术参数，详细见下表：无缝钢管数量及相关技术参数表二、无缝钢管技术要求1、执行标准焊管执行标准：GB/T3091-2008 、GB/T21835-2008 、GB/T13793-2008 、GB/T 699-20152、材质无缝钢管采用20#钢。

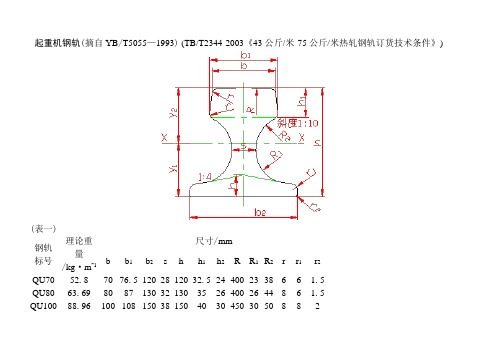

起重机钢轨(摘自YB/T5055—1993) (TB/T2344-2003《43公斤/米-75公斤/米热轧钢轨订货技术条件》) (表一)钢轨标号理论重量/kg·m-1尺寸/mmb b1b2s h h1h2R R1R2r r1r2QU70 52.8 70 76.5 120 28 120 32.5 24 400 23 38 6 6 1.5 QU80 63.69 80 87 130 32 130 35 26 400 26 44 8 6 1.5 QU100 88.96 100 108 150 38 150 40 30 450 30 50 8 8 2QU120 118.1 120 129 170 44 170 45 35 500 34 56 8 8 2 (表二)标号截面面积/cm2重心距离/cm惯性矩/cm4截面系数/cm3 y1y2I X I YQU70 67.3 5.93 6.07 1081.99 327.16 182.46 178.12 54.53 QU80 81.13 6.43 6.57 1547.40 482.39 240.65 235.52 74.21 QU100 113.32 7.60 7.40 2864.73 940.98 376.94 387.12 125.45 QU120 150.44 8.43 8.57 4923.79 1694.83 584.08 574.54 199.39表6-1、铁路钢轨钢的牌号、化学成分及机械性能(根据GB2581-81)表6-2起重机轨钢牌号、化学成分和机械性能(根据GB3426-82)轨是铁路轨道的主要部件，它的功能：一是引导机车车辆的车轮运行，并直接承受车轮的荷载和冲击；二是为车轮提供连续、平顺和阻力最小的滚动表面；三是在电气化铁路，用作牵引电流的回流导线，在行车信号装置中又是轨道电路。
对钢轨的要求是，良好的焊接性和精度较高的断面尺寸；既有足够的硬度，又有良好的韧性；既有足够的刚性，又有适当的可挠性；既要求轨面光滑，又要求适度粗糙。
轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN， 71MN；规格：50kg/m， 43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨 5 50 44 22 4.5 6.41 5.03 8 6554 25 7.0 10.76 8.42 11 80.5 ...钢轨1.概述&Nb sp;?? 铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
??? Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚??? （１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：??? ①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰硅轨等，详见本节“８”中所提供的标准（１）、（２）。
七、轨道材料重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
在中国全都是标准的是1435CM的，还有1000CM的俗称米轨，现在仅存于云南昆明。
轻轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）理论重量（kg/m）轨高A 底宽B 头宽C 头高D 腰高E 底高F 腰厚t 9 63.5 63.5 32.1 17.48 35.72 10.3 5.9 11.3 8.94 12 69.85 69.85 38.1 19.85 37.7 12.3 7.54 15.54 12.2 15 79.37 79.37 42.86 22.22 43.65 13.5 8.33 19.33 15.2 22 93.66 93.66 50.8 26.99 50 16.67 10.72 28.39 22.3 24 - - - - - - - - 24.95 30 107.95 107.95 60.33 30.95 57.55 19.45 12.3 38.32 30.1 重轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）钢轨长度（m）理论重量（kg/m）轨高底宽头宽腰厚 60 176 150 73 16.5 9--12.5、25 50 152 132 70 15.5 65.8 12.5--25 51.514 45 145 126 67 14.5 12.5--25 45.546 43 140 114 70 14.5 57 12.5--25 44.653 38 134 114 68 13 49.5 12.5--25 38.733 重轨的理论重量及金属分配：钢轨类型理论重量，kg 钢轨的金属分配每米重量 12.5米长的重量 25.0米长的重量每根钢轨（各部分占总面积的百分数）螺栓孔未扣除每端扣除三未扣除每端扣除三部分重量轨头轨腰轨底螺栓孔个螺栓孔螺栓孔个螺栓孔50kg/m 51.514 643.925 643.429 1287.85 1287.354 0.493 38.68 23.77 37.55 43kg/m 44.653 558.162 557.69 1116.325 1115.853 0.472 42.83 21.31 35.86 38kg/m 38.733 484.162 483.739 968.325 967.902 0.423 43.68 21.63 34.69 轻轨用垫板理论重量轻轨用接头夹板理论重量钢号 80（785MPa）型号理论重量，kg/块 9kg/m轻轨用接头夹板 0.81 型号理论重量，kg/块 12kg/m轻轨用接头夹板 1.39 15kg/m轻轨用垫板1.5 15kg/m轻轨用接头夹板2.2 22kg/m轻轨用垫板2.2 22kg/m轻轨用接头夹板 3.8 30kg/m轻轨用垫板 2.7 30kg/m轻轨用接头夹板 5.54 起重机钢轨规格重量型号截面尺寸（mm）钢号80（785MPa）截面积（cm 2 ）理论重量（kg/m）轨高顶宽顶下宽底宽腰厚 QU70 120 70 76.5 120 28 67.3 52.8 QU80 130 80 87 130 32 81.13 63.69 QU100 150 100 108 150 38 113.32 88.96 QU120 170 120 129 170 44 150.44 118.1。
目录5t/14m龙门式起重机起重性能技术参数 (2)10t/20m龙门式起重机性能技术参数 (3)MG2020龙门式起重机性能技术参数 (4)MG3242龙门起重机的主要技术性能 (6)MQ442龙门起重机的主要技术性能 (7)MQ642龙门起重机的主要技术性能 (8)DBQ630型塔式起重机（可作为炉顶吊用） (10)DBQ1000型塔式起重机（可作为炉顶吊用） (14)DBQ3000型塔式起重机 (16)QUY50型液压履带式起重机 (29)7150型液压履带起重机 (39)LS-248RH5液压履带起重机 (54)尼渤海尔LR1200型200吨履带式起重机 (68)M250液压履带起重机 (80)QY-8型汽车起重机 (143)QY20型汽车起重机 (145)TL-252型汽车起重机 (149)TG-500E型汽车起重机 (153)NK-500E-V型汽车起重机 (157)TG-900E型汽车起重机 (161)钢索液压提升装置GYT-200（Ⅱ） (166)SCD200J施工升降机 (167)5t/16.8m龙门式起重机起重性能技术参数5t电动葫芦起重量：5t大跑行走速度：22m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压6t5t/20m龙门式起重机起重性能技术参数5t电动葫芦起重量：5t大跑行走速度：26m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压7t10t/15m龙门式起重机起重性能技术参数10t电动葫芦起重量：10t大跑行走速度：26m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压7t10t/20m龙门式起重机性能技术参数起重量：10t最大起升高度：10.105m起升速度：7m/min主钩行走速度：20m/min大跑行走速度：25m/min大跑行走轨道：50kg/m大跑行走范围：150m轨距：20m总长×宽×高=28m×8.951m×13.32m在龙门吊上单只行走轮允许负载不大于8t；吊车最大组件重7.2t。
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》起重机钢轨（YB/T5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。
