雷达地物回波系统分析计算多普勒频率是求衰减落速率（Fading rate ）最容易的方法。
为了在一个特定的多普勒频移范围内计算回波信号的幅度，务必将所有具有这些频移的信号相加。
这就需要熟悉散射面上的多普勒频移等值线（等值多普勒频移）。
关于每一种特殊形状的几何体都务必建立起这种多普勒频移等值线。
下面用一个沿地球表面水平运动的简单例子来说明。
它是普通巡航飞行飞机的一个典型实例。
假定飞机沿y 方向飞行，z 代表垂直方向，高度（固定）z = h 。
因此有v =1v vh y x z y x 111R -+=式中，1x ,1y ,1z 为单位矢量。
因而 h y x vy R v r 222++==•R v式中，v r 是相对速度。
等相对速度曲线也就是等多普勒频移曲线。
该曲线的方程为0222222=+--h v v v y x rr 这是双曲线方程。
零相对速度的极限曲线是一条垂直于速度矢量的直线。
图12.7示出这样一组等多普勒频移曲线。
只要把雷达式（12.1）略加整理就可用来计算衰落回波的频谱。
这样，假如W r (f d )是频率f d 与f d +d f d 之间接收到的功率，则雷达方程变为⎰π=积分区R A A G P f f W r t t d d r 402d )4(1d )(σ ⎰⎪⎪⎭⎫ ⎝⎛-π=d r t t df A R A G P f d d )4(d 402σ （12.12）图12.7 在地球平面做水平运动时的多普勒频移等值线 图12.8 计算复数衰落的几何关系图 （引自Ulaby,Moore 与Fung [21]） 上式的积分区是频率f d 与f d +d f d 间被雷达照射到的区域。
在此积分式中，f d 与f d +d f d 之间的面积元用沿着等值多普勒频移曲线的坐标与垂直于等值多普勒频移曲线的坐标来表示。
对每一种特定情况都务必建立这两个坐标。
图12.8示出水平传播的几何形状。

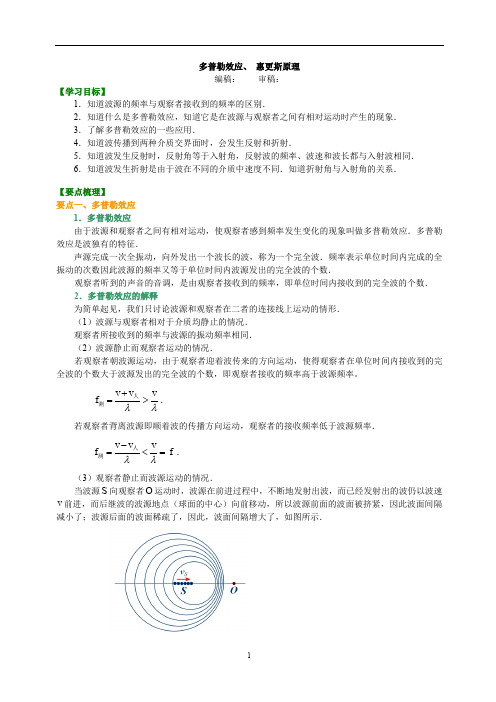

多普勒效应、 惠更斯原理编稿： 审稿：【学习目标】1．知道波源的频率与观察者接收到的频率的区别．2．知道什么是多普勒效应，知道它是在波源与观察者之间有相对运动时产生的现象． 3．了解多普勒效应的一些应用．4．知道波传播到两种介质交界面时，会发生反射和折射．5．知道波发生反射时，反射角等于入射角，反射波的频率、波速和波长都与入射波相同． 6．知道波发生折射是由于波在不同的介质中速度不同．知道折射角与入射角的关系．【要点梳理】要点一、多普勒效应 1．多普勒效应由于波源和观察者之间有相对运动，使观察者感到频率发生变化的现象叫做多普勒效应．多普勒效应是波独有的特征．声源完成一次全振动，向外发出一个波长的波，称为一个完全波．频率表示单位时间内完成的全振动的次数因此波源的频率又等于单位时间内波源发出的完全波的个数．观察者听到的声音的音调，是由观察者接收到的频率，即单位时间内接收到的完全波的个数． 2．多普勒效应的解释为简单起见，我们只讨论波源和观察者在二者的连接线上运动的情形． （1）波源与观察者相对于介质均静止的情况． 观察者所接收到的频率与波源的振动频率相同． （2）波源静止而观察者运动的情况．若观察者朝波源运动，由于观察者迎着波传来的方向运动，使得观察者在单位时间内接收到的完全波的个数大于波源发出的完全波的个数，即观察者接收的频率高于波源频率。
v v vf λλ+=>人测．若观察者背离波源即顺着波的传播方向运动，观察者的接收频率低于波源频率． v v vf f λλ-=<=人测．（3）观察者静止而波源运动的情况．当波源S 向观察者O 运动时，波源在前进过程中，不断地发射出波，而已经发射出的波仍以波速v 前进，而后继波的波源地点（球面的中心）向前移动，所以波源前面的波面被挤紧，因此波面间隔减小了；波源后面的波面稀疏了，因此，波面间隔增大了，如图所示．波在介质中的传播速度并没有改变，观察者在波源右方时，即波源接近观察者时，观察者在单位时间内接收到的完全波的个数增多，即接收到的频率增大，vff v v =-测源；同样道理，观察者在波源左方时，即波源远离观察者时，接收到的频率减小，v ff v v =+测源．3．多普勒效应中接收到的频率f ′的计算公式（1）波源相对介质静止，观察者以速度0v 相对于介质运动． 00'v v f f v ±⎛⎫=⎪⎝⎭．“+”表示观察者走向波源， “－”表示观察者离开波源．（2）波源以速度v s 相对于介质运动，观察者相对于介质静止．0's vf f v v ⎛⎫=⎪±⎝⎭． “+”表示波源离开观察者， “－”表示波源向观察者运动．（3）波源与观察者同时相对于介质运动．相向运动：00's v v f f v v ⎛⎫+= ⎪-⎝⎭；反向运动：00's v v f f v v ⎛⎫-= ⎪+⎝⎭．4．多普勒效应的定性分析方法波源与观察者相互接近，观察者接收到的频率增大；波源与观察者相互远离，观察者接收到的频率减小．5．多普勒效应的应用（1）多普勒测速仪测车速．（2）医用彩色超声波多普勒心动图仪测定心脏跳动，血管血流等情况．（3）电磁波的多普勒效应为跟踪目的物（如导弹、云层等）提供了一种简单的方法．在军事、航天、气象预报等领域有了广泛的应用．（4）用多普勒效应测量其他星系向着还是远离地球运动的速率．要点二、惠更斯原理1．波阵面和波线波阵面：由振动状态相同的点组成的平面或曲面叫波阵面或波面．波线：与波面垂直的那些线代表了波的传播方向，叫波线．2．球面波和平面波球面波：波阵面是以波源为球心的一个个球面，波线是这些球面的半径，这种波为球面波．平面波：波阵面是平面的波为平面波．3．惠更斯原理介质中任一波面上的各点，都可以看做发射子波的波源，其后任意时刻，这些子波在波前进方向的包络面就是新的波面．4．波的反射当波遇到障碍物时，会返回到原来的介质中继续传播，这种现象叫波的反射．入射角：入射波的波线与法线的夹角，如图中的α．反射角：反射波的波线与法线的夹角，如图中的β．反射定律：（1）入射波的波线、法线、反射波的波线在同一平面内，且反射角等于入射角．（2）反射波的波长、频率、波速都跟入射波的相同．5．波的折射（1）波传播到两种不同的可传播波的介质界面时，会有一部分进入第二种介质中，但波线会发生变化，这种现象叫波的折射．（2）折射角：折射波的波线与法线间的夹角，如图中的2θ．（3）折射定律：①内容：入射角的正弦与折射角的正弦之比等于波在第一种介质中的速度与波在第二种介质中的速度之比． ②公式：1122sin sin v v θθ=． 式中1θ和2θ分别为波在介质l 和介质2中的入射角和折射角，1v 和2v ，分别为波在介质l 和介质2中的波速．（4）折射率：由于一定介质中的波速是一定的，所以12v v 是一个只与两种介质的性质有关而与入射角度无关的常数，叫做第二种介质对第一种介质的折射率，以12n 表示：1122v n v =． 当121n ＞，即12v v ＞时，折射波的波线偏向法线． 当121n ＜，即12v v ＜时，折射波的波线偏离法线．6．入射波、反射波、折射波的波速、波长、频率的关系 反射波的波长、频率、波速都与入射波相同．折射波的频率与入射波的频率相同，波速、波长都不相同． 7．波从深水区进入浅水区发生的现象由于深水区、浅水区分属不同介质，故在分界面发生折射，如图21θθ<，说明波在浅水区速度较小．8．波的反射与光的反射、波的折射与光的折射的比较（1）波的反射与光的反射可以类比，即波的入射角等于反射角，且波速、频率、波长都不改变．（2）波的折射与光的折射可以类比，折射都是发生在两种不同介质交界处，波的传播方向发生改变，无论是波还是光，它们的频率都不变；虽然它们的传播速度都发生变化，但对波其速度仅由介质决定，而对光其速度不仅与介质有关，还与频率有关．【典型例题】类型一、多普勒效应概念的理解例1．下列说法正确的是（）．A．若声波波源向观察者靠近，则观察者接收到的声波频率减小B．声波击碎玻璃杯的实验原理是共振C．超声波在水中传播的距离要比光波和无线电波远得多D．“闻其声不见其人”是声波的干涉现象【思路点拨】注意“波源的频率”、“观察者接收到的频率”的不同。
《多普勒效应》讲义一、什么是多普勒效应在我们日常生活中，有一种有趣的现象，当一辆鸣笛的汽车从我们身边疾驰而过时，我们会听到笛声的音调发生变化。
这就是多普勒效应的一个常见例子。
多普勒效应是指当波源和观察者之间存在相对运动时，观察者所接收到的波的频率会发生改变的现象。
这个效应不仅仅适用于声波，对于电磁波如光波也同样适用。
简单来说，如果波源朝着观察者移动，观察者接收到的波的频率会升高，就好像波被压缩了一样；反之，如果波源远离观察者移动，观察者接收到的波的频率会降低，仿佛波被拉伸了。
二、多普勒效应的发现历程多普勒效应是由奥地利物理学家克里斯琴·多普勒于 1842 年首先提出的。
当时，多普勒在研究火车鸣笛声时，敏锐地观察到当火车靠近和远离观察者时，声音的音调有所不同。
多普勒通过深入思考和实验研究，最终得出了这一重要的物理现象的理论。
他的发现不仅在声学领域引起了轰动，也为后来电磁波领域的研究奠定了基础。
在多普勒提出这一理论之初，并不是所有人都能立刻接受和理解。
但随着后续的实验验证和实际应用，多普勒效应逐渐被广泛认可，并成为物理学中的一个重要概念。
三、多普勒效应在声波中的应用1、交通领域在交通警察使用的测速仪中，就运用了多普勒效应。
测速仪向行驶中的车辆发射超声波，然后接收反射回来的波。
通过比较发射波和接收波的频率差异，就可以计算出车辆的行驶速度。
2、医学诊断在医学超声检查中，多普勒效应也发挥着重要作用。
例如，在检测血流速度时，超声波探头向血管发射超声波，根据反射回来的波的频率变化，医生可以判断血液的流动方向和速度，从而诊断血管疾病。
3、声学监测在一些大型机器设备的监测中，通过检测声波的多普勒效应，可以及时发现设备部件的异常振动和运动情况，提前预防故障的发生。
四、多普勒效应在电磁波中的应用1、雷达系统雷达通过发射电磁波并接收反射回来的电磁波来探测目标。
当目标相对于雷达移动时，反射波的频率会发生变化，通过分析这种频率变化，就可以确定目标的速度和运动方向。
