基于LABVIEW的串口通信实验一、实验目的1．了解LabVIEW串口通信基本方法2．通过LabVIEW串口获取数字温度传感器的数据二、实验器材1．计算机一台2．LabVIEW8.20软件一套3．串口线一根4.虚拟仪器实验平台一台5．分布式温度采集模块一块6.传感器控制模块一块三、实验原理串行通信是工业现场仪器或设备常用的通信方式，它是将一条信号的各位数据按顺序逐位传送。
计算机串行通信（简称串口）采用RS232协议，允许一个发送设备连接到一个接收设备以传送数据，最大速率为115200bps。
计算机串行口采用Intel8250异步串行通信组件构成，通常以COM1~COM4来表示。
bView串口节点LabView中提供了已封装好的串口通信节点，它们位于函数－>数据通信－>协议－>串口。
这里主要介绍程序中使用到的串口配置、串口读取、串口写入和串口关闭，其他串口相关的节点使用方法查询LabView帮助。
（1）串口配置在进行串口通信时，首先要对串口进行初始化和配置。
这可以由VISA配置串口节点来完成，串口配置节点如下图所示。
使用该节点可以设置串口的VISA资源名称、波特率、数据位、校验位、超时时间、终止符以及流控制等参数。
VISA资源名称控件用于规定对VISA会话句柄开放的资源，并维持会话句柄和类。
VISA 会话句柄是VISA使用的唯一逻辑标识符，用于与资源进行通信。
VISA会话句柄由VISA 资源名称输入控件保持，用户不可见。
VISA资源名称输出是VISA函数中输出的VISA资源名称的副本。
通过将资源名称输出或输入函数和VI，并链接函数和VI，从而简化数据流编程。
这与文件I/O函数使用的文件引用句柄输出相似。
（2）串口写入串口写入是将写入缓冲区的数据写入VISA资源名称指定的设备或接口，可以选择同步或异步。
该操作仅当传输结束后才返回。
VISA写入的节点图标及端口定义如下图所示。
其中写入缓冲区包含要写入设备的数据。
www�ele169�com | 79应用技术0 引言在计算机分布测控系统中，数据的收集和分析分别是由下位机和上位机实现。
由于单片机成本较低且功能强大，被广泛的运用到分布测控系统中，因此，一般情况下单片机都被作为分布测控系统的下位机，同时，由于计算机具有很好的人机交互功能和数据处理功能，所以被作为分布测控系统的上位机。
而上位机与下位机，即：计算机和单片机，两者之间的数据传输通常是采用串口通信的模式，虽然其传输速度慢，但因其成本低、运行可靠等特点，仍然是数据通信的主流模式。
目前，针对串行通信程序的开发，主要采用的是VC++、VB、VF 等语言进行编写，但这些以文本语言编写为主的串口通信程序较为复杂、花费时间较长。
同时，在实现串口通信的过程中，存在一个问题，就是在发送方与接收方信息传输的过程中如何保持一致性。
虽然串口能够将所收到的数据信息进行缓存，但受到缓存容量的限制，当缓存装满后，收到的数据就会溢出，导致数据丢失。
LabVIEW 是一款以数据流为基础的图形化编程软件，有软件与硬件两种握手协议，通过握手，信息发送方与接收方就能在缓存即将存满时，进行相互通报，这样发送方就能及时的停止数据的传送，直到接收方清空缓存并做好接收新数据的准备后，再次发送消息，这样能够有效解决上下位机之间通信时序冲突问题，且在人机交互过程中具有一定的优势。
因此，利用 LabVIEW 开发计算机与单片机的通信系统不失为一种有效方案。
1 基于LabVIEW 的计算机与单片机的通信系统硬件设计计算机与外部仪器设备连接比较常见的接口主要有三种：串口、并口及USB 接口，其中，USB 接口目前成为计算机的标准接口。
因此，在本论文的设计中，采用USB 接口转串口的方式来实现计算机与单片机之间的数据通信，即：将单片机的串口经过USB 转芯片后，变成USB 接口。
基于此，本论文设计的计算机与单片机的线路结构如图1所示。
图1 计算机与单片机通信系统的线路结构图由图可知，通信系统硬件主要由四个部分组成：计算机（上位机，实现发送通信数据和人机交互功能）、单片机（下位机，实现串口数据接口功能）、USB 接口、CH340转换芯片（USB 转接芯片，实现USB 转串口功能）。
基于LabVIEW的MCU—PC串行通信的设计罗杰电气工程及其自动化专业摘要用单片机小系统作前端信号采集系统是工程设计中经常采用的一种设计方案。
本文介绍如何利用LabVIEW中的串行通信函数Serial Port Init.vi、Serial Port Read.vi 以及Serial Port Write.vi等来实现单片机MCS-51和PC机的串行通信。
关键词串行通信，波特率，LabVIEW，子VI，虚拟仪器1 引言传统的测试系统由模拟仪表或数字仪表组成，难以适应目前科技开发及工业领域提出的快速、准确、高精度测量的需要。
目前，测试技术和计算机技术结合日益紧密，利用计算机数据处理速度高、控制能力强等特点，使测试系统在数据采集、传送、处理、显示及存储等方面突破以往单一的仪器仪表的限制，从而形成了新一代测试系统———虚拟仪器。
虚拟仪器是基于通用计算机的电子测控仪器，代表了现代测控仪器发展的方向，目前得到了广泛的应用。
它让使用者能以一般的计算机加上一组软件和经济的硬件构成的仪器控制系统，使用者在操作这台计算机时，就象是在操作一台由他自己设计的专用传统仪器。
虚拟仪器是以软件为核心，利用计算机超强的运算、显示及连接的能力，建立起功能强且弹性大的仪控设备。
虚拟仪器是当今测试系统发展的普遍趋势，其核心技术思想为“软件即仪器”。
目前的虚拟仪器软件开发工具有如下两类：文本式编程语言，如Visual C++，Visual Basic，LabWindows/CVI等；图形化编程语言，如LabVIEW，HPVEE等。
LabVIEW（Laboratory Virtual Instrument Engineering Workbench，实验室虚拟仪器工程平台）是美国国家仪器公司（National Instrument Company）推出的一种基于G语言（Graphics Language，图形化编程语言）的虚拟仪器软件开发工具，是目前国际上最先进的虚拟仪器控制软件。
labview实现PC与单片机之间的串口通信使用Proteus 进行单片机仿真，仿真硬件连接，串口通信部分使用keil 与labview 编写程序，实现：PC 通过串行口将数字（00，01，02，03...，FF，十六进制）发送给单片机，单片机收到后回传这个数字，PC 接收到回传数据后显示出来，若发送的数据和接收到的数据相等，则串行通信正确，否则有错误。
启始符是数字00，结束符是数字FF。
实验中注意PC 的串口名compim 与VISA 资源名称要相同，compim 中的参数值要调对，最好不要用虚拟的串口。
keil 中的程序为：# pragma db code# include# define uchar unsigned charvoid rece(void);void init(void);uchar re[17];void main(void){uchar temp;init();do{while(RI==0);temp=SBUF;if(temp==0x00){rece();}elsebreak;}while(1);}void init(void){TMOD=0x20;//定时器1--方式2PCON=0x80;//电源控制SCON=0x50;//方式1TL1=0xF3;TH1=0xF3;//22.1184MHz 晶振，波特率为4800 0xf396000xfa19200 0xfdTR1=1;}void rece(void){chari;i=0;do{while(RI==0);re[i]=SBUF;RI=0;SBUF=re[i];while(TI==0);TI=0;i++;}while(re[i-1]!=255);}labview 的前面板跟程序框图以及Proteus 图为tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。

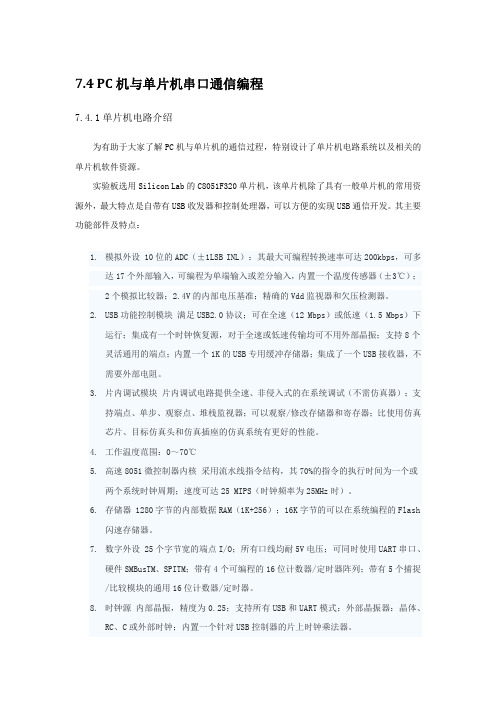

7.4 PC机与单片机串口通信编程7.4.1单片机电路介绍为有助于大家了解PC机与单片机的通信过程，特别设计了单片机电路系统以及相关的单片机软件资源。
实验板选用Silicon Lab的C8051F320单片机，该单片机除了具有一般单片机的常用资源外，最大特点是自带有USB收发器和控制处理器，可以方便的实现USB通信开发。
其主要功能部件及特点：1.模拟外设 10位的ADC（±1LSB INL）：其最大可编程转换速率可达200kbps，可多达17个外部输入，可编程为单端输入或差分输入，内置一个温度传感器（±3℃）；2个模拟比较器；2.4V的内部电压基准；精确的Vdd监视器和欠压检测器。
B功能控制模块满足USB2.0协议；可在全速（12 Mbps）或低速（1.5 Mbps）下运行；集成有一个时钟恢复源，对于全速或低速传输均可不用外部晶振；支持8个灵活通用的端点；内置一个1K的USB专用缓冲存储器；集成了一个USB接收器，不需要外部电阻。
3.片内调试模块片内调试电路提供全速、非侵入式的在系统调试（不需仿真器）；支持端点、单步、观察点、堆栈监视器；可以观察/修改存储器和寄存器；比使用仿真芯片、目标仿真头和仿真插座的仿真系统有更好的性能。
4.工作温度范围：0～70℃5.高速8051微控制器内核采用流水线指令结构，其70%的指令的执行时间为一个或两个系统时钟周期；速度可达25 MIPS（时钟频率为25MHz时）。
6.存储器 1280字节的内部数据RAM（1K+256）；16K字节的可以在系统编程的Flash闪速存储器。
7.数字外设 25个字节宽的端点I/O；所有口线均耐5V电压；可同时使用UART串口、硬件SMBusTM、SPITM；带有4个可编程的16位计数器/定时器阵列；带有5个捕捉/比较模块的通用16位计数器/定时器。
8.时钟源内部晶振，精度为0.25；支持所有USB和UART模式；外部晶振器：晶体、RC、C或外部时钟；内置一个针对USB控制器的片上时钟乘法器。
毕 业 设 计（论 文）题 目:（三号楷体）摘 要虚拟仪器是一种利用计算机技术替代传统仪器的全新概念仪器，本质就是利用电脑优越的硬件显示性能替代传统仪器达不到的显示效果，用多种不同的方式显示和存储采集的信号，根据电脑先进的硬件处理设备来处理和分析采集回来的数据，从而实现不同调试功能的PC虚拟仪器系统。
本毕设依据LabView虚拟仪器实现上位机与下位机之间的高速通讯,并根据LABVIEW中的VISA功能，将其应用于单片机串口通信中，通过Labview发送循环计数的初值，单片机接收并显示在数码管上，从接收到的初值开始计数，同时单片机返回循环计数结果，最后在Labview面板内容上动态显示循环计数值。
虚拟仪器软件LabVIEW的问世，大大提高了开发效率，减编写程序的难度，缩短了研发周期，从而减少研发成本，为我们实际项目研发提高了效率，带来了巨大财富。
关键词：LabVIEW； STC51单片机；串口通讯；数码管显示；PC and the microcontroller serial communication and indicating lamp control based on LabVIEWABSTRACTVirtual instrument is a kind of using computer technology to replace traditional instrument instrument of new concept, essence is the use of alternatives to traditional function of superior computer display instrument reach display effect, output measurement results in many different ways, and use the computer a powerful software function implementation evaluation of signal data, analysis and processing, complete all kinds of test functions of a computer instrument system.By using LabView virtual instrument was introduced in this paper the tell communication between upper machine and lower machine, using the LabView function, applied to the single chip microcomputer serial port communication, sent by LabView initial value of the cycle count, microcontroller to receive and display on the digital tube, starting from the received initial count, microcontroller return cycle count results at the same time, the content of the LabView panel on dynamic display cycle count.Virtual instrument software LabVIEW, greatly improves the development efficiency, reduce the difficulty of the program, shorten the development cycle, reducing development costs, for our practical project research and development efficiency, brought huge wealth.Keywords:Labview; STC51 microcontroller; A serial port communication; Digital tube display目录第一章绪论1.1 课题的背景和意义 (6)1.2 课题实现内容 (7)第二章软硬件介绍2.1 虚拟仪器与LabVIEW2.2 虚拟仪器的概述 (8)2.2.1 虚拟仪器方案的组成 (9)2.2.2 虚拟仪器方案的优势 (9)2.2.3 虚拟仪器和传统仪器的区别 (10)2.2.4 虚拟仪器的发展与现状 (11)2.2.4 虚拟仪器的应用 (11)2.3 LabVIEW简介 (35)2.4 LabVIEW基本特点 (35)2.5 STC89C51RC 单片机介绍 (35)2.6 单片机编程环境KEIL和下载软件STC-ISP介绍 (35)第三章总体设计方案3.1系统总体方案设计 (18)3.2系统硬件的选择 (18)3.2.1核心控制器选择 (18)3.2.2上位机编程软件的选择 (19)3.2.3显示系统选择 (19)第四章LabVIEW上位机介绍4.1 上位机程序内容 (20)4.2 上位机框图 (20)4.2.1 上位机前面板框图 (20)4.2.2 上位机创建虚拟仪器过程 (21)4.2.3 上位机程序流程图 (21)4.3 上位机Labview串口通讯的实现 (22)第五章单片机下位机设计5.1 下位机流程图 (28)5.2 设计目的和实现方案 (29)5.2.1 设计目的 (29)5.2.2 实现方案 (29)5.3 系统硬件结构 (30)5.3.1 系统硬件电路 (30)5.3.2 主控系统 (30)5.3.3 复位电路 (30)5.3.4 串口电路 (31)5.3.5 震荡电路 (31)5.3.6 LEd电路 (32)5.3.7 数码管显示电路 (33)5.5 串行通信 (34)5.4.1 串行通信的概念和特点 (35)5.4.2 串行通信的分类 (35)5.4.3 串行通信的工作模式 (36)5.4.4 单片机内部串口配置 (38)第六章系统整体调试联机调试 (40)致谢 (42)参考文献 (44)附录 (47)附录1 原理图 (47)附录2 单片机才程序 (47)第一章绪论1.1课题的背景和意义Labview是一种编译软件，和visual C++和KEIL累的的开发环境，他是由美国国家仪器（NI）公司研制开发的，但是它与其他高低端计算机语言的明显不同是：Labview使用图形化语言编辑程序框图，其以框图的形式通俗易懂和中国的象形文字有异曲同工之妙，用户只需要通过前面板即可操纵程序；其他语言如C 语言、C++、C#、VB等语言都学起来要花费大量的时间和精力，并且不容易读懂。
３６６２００１嵌入式系统覆单片机国际学术交流会论文集——————————————～————————————————————————～ＣＩ－ＲＴＩ；清ＴＩ标志，允许再次发送ＲＥ，ｒＥＮＤ４．２ＰＣ机部分ＬａｂＶＩＥＷ串口通讯程序波特率为９６００，禁止软、硬件握手・无奇偶校验．数据位为８位，停止位设置为。
，有１位停止位。
前台面板如图５所示。
方框图如图６所示。
田５前台面板围６串口初始化方框图串Ｅｌ初始化方框图中需要对ＳｅｒｉａｌＰｏｒｔＩｎｉｔ．ｖｉ的～些参数进行设置。
双击ＳｅｒｉａｌＰｏｒｔｌｎｉｔ．ｖｉ可以看到参数设置对话框。
串Ｅｌ读的方框图如图７所示，一方面将串Ｅｌ读出的一帧字符信息显示在前面板，另一方面将所有从串口读出的信息转换为数据，并以二维数组的形式显示在前面板。
５结束语Ｉ，ａｂＶＩＥＷ是一种简单易学的图形化高级语言．利用其开发产品可以大大提高开发效率。
本文详细介绍了运用ＬａｂＶＩＥＷ从ＭＣＳ－５１单片机到ＰＣ机的串行通讯。
该程序在本文作者所开发的近红外光谱肌血氧仪中运行良好。
同样运用ＳｅｒｉａｌＰｏｒｔＷｒｉｔｅ．ｙｉ也可以实现从ＰＣ机到单片机的串行通讯。
第四篇网络、通信与数据传送３６７———————————————————————————————————————————————————————————————————————一——————————————————————一圈７串口读的方框图参考文献１运用ＶｉｓｕａｌＢａｓｉｃ实现ＰＣ与８９Ｃ５１单片机之间的串行通讯．计算机自动测量与控制．１９９９（２）２ＶＢ５．０实现与单片机串行通信的程序设计．微计算机信息，１９９９（３）３用ＶｉｓｕａｌＢａｓｉｃ实现工控机与单片机间的通信．电子产品维修与制作．１９９９（４）４用ｖｃ＋＋５．０实现ＰＳ２００３与ＰＣ机的串口通信．电子技术，１９９９（７）５李朝青．单片机原理以及接口技术．北京：北京航空航天大学出版社，１９９４６王福瑞，等．单片微机测控系统设计大全．北京：北京航空航天大学出版社，１９９８ＳｅｒｉａｌＣｏｍｍｕｎｉｃａｔｉｏｎｂｅｔｗｅｅｎＭＣＳ－５１ａｎｄＰＣＵｓｉｎｇＬａｂＶＩＥＷＸｉａｎｇＳｈａｏｘｉａＬｉＧａｎｇＣｏｌｌｅｇｅｏｆＰｒｅｃｉｓｉｏｎＩｎｓｔｒｕｍｅｎｔ＆Ｏｐｔｏ－ＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＴｉａｎｊｉｎＵｎｉｖｅｒｓｉｔｙＴｉａｎｊｉｎ，３０００７２，Ｐ．Ｒ．ＣｈｉｎａＡｂｓｔｒａｃｔＬａｂＶＩＥＷｉｓａｎｐｏｐｕｌａｒｇｒａｐｈｉｃａｌｌａｎｇｕａｇｅｔｈａｔｉｓｗｅｌｃｏｍｅｔｏｅｎｇｉｎｅｅｒ．Ａｃｑｕｉｓｉｔｉｏｎｄａｔａｕｓｉｎｇｓｙｓｔｅｍ（ＭＣＳ－５１）ｗｉｔｈｍｉｃｒｏｃｏｍｐｕｔｅｒｓｙｓｔｅｍｉｓａｌｓｏａｎｐｏｐｕｌａｒｍｅｔｈｏｄ．ＳｅｒｉａｌｃｏｍｍｕｎｉｃａｔｉｏｎｍｉｃｒｏｃｏｍｐｕｌｅｒＰＣｕｓｉｎｇｔｈｅｆｕｎｃｔｉｏｎｓｉｎＬａｂＶｌＥＷｓｕｃｈａｓＳｅｒｉａｌＰｏｒｔＩｎｉｔ．ｖｉ，ＳｅｒｉａｌＰｏｒｔＷｒｉｔｅ．ｖｉａｎｄＳｅｒｉａｌＰｏｒｔＲｅａｄ・ｖｉｅｔｃ・ｉｓｉｎｔｒｏｄｕｃｅｄｉｎｔｈｉｓｐａｐｅｒ．Ｗｏｒｄｓｓｅｒｉａｌｃｏｍｍｕｎｉｃａｔｉｏｎ，ｓｕｂＶＩ，ｂａｕｄｒａｔｅＫｅｙ。
课程设计任务书学生姓名：李晓宁郁金华彭亚斌吴冰专业班级 0882022 0882021指导教师：杨谊华工作单位：南昌航空大学题目：基于LabVIEW的PC机与单片机串口通信初始条件：要求对单片机课程知识有所了解，同时熟悉labview软件的运用，同时了解基本的串口通信原理。
指导教师签名：________________年月日系主任（或责任教师）签名:______________ 年月日摘要介绍一种基于LabVIEW 7．0语言的A VR AT90系列单片机与PC 机的串口通信技术，在体温检测中得到应用，并取得良好效果。
