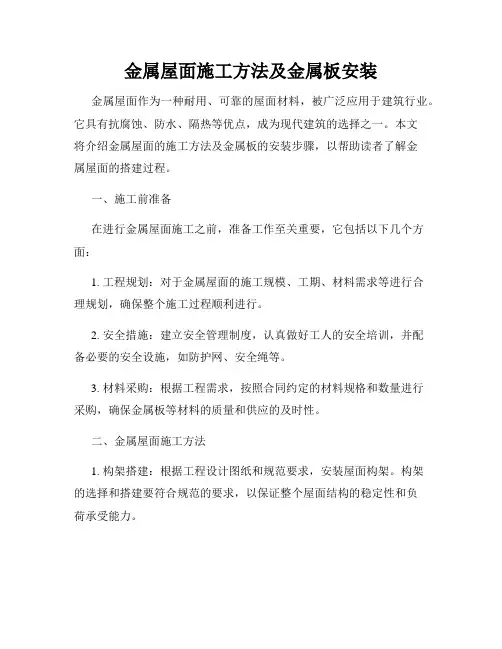

金属屋面施工方法及金属板安装金属屋面作为一种耐用、可靠的屋面材料，被广泛应用于建筑行业。
它具有抗腐蚀、防水、隔热等优点，成为现代建筑的选择之一。
本文将介绍金属屋面的施工方法及金属板的安装步骤，以帮助读者了解金属屋面的搭建过程。
一、施工前准备在进行金属屋面施工之前，准备工作至关重要，它包括以下几个方面：1. 工程规划：对于金属屋面的施工规模、工期、材料需求等进行合理规划，确保整个施工过程顺利进行。
2. 安全措施：建立安全管理制度，认真做好工人的安全培训，并配备必要的安全设施，如防护网、安全绳等。
3. 材料采购：根据工程需求，按照合同约定的材料规格和数量进行采购，确保金属板等材料的质量和供应的及时性。
二、金属屋面施工方法1. 构架搭建：根据工程设计图纸和规范要求，安装屋面构架。
构架的选择和搭建要符合规范的要求，以保证整个屋面结构的稳定性和负荷承受能力。
2. 防水层施工：在金属屋面搭建前，需要进行防水处理。
根据实际情况选择合适的防水材料，如防水涂料、防水卷材等，将其均匀涂抹在屋面基层上，确保屋面的防水效果。
3. 金属板安装：金属板的安装是金属屋面施工的核心步骤。
在进行金属板安装时，需要按照以下步骤进行：a. 尺寸测量：根据图纸和设计要求，使用测量工具确定金属板的尺寸，包括长度和宽度。
b. 切割金属板：根据测量结果，使用适当的切割工具将金属板切割成合适的尺寸。
c. 安装骨架：在屋面构架上安装金属板的支撑骨架，确保其平整牢固。
d. 安装金属板：将切割好的金属板逐一安装在骨架上，并用螺丝固定。
在安装过程中需注意金属板与支撑骨架之间的间隙，保证金属板的平整和连接的牢固。
e. 排水处理：根据屋面设计要求，在安装金属板后，安装合适的排水系统，以确保屋面排水通畅。
三、施工注意事项1. 施工质量：在金属屋面施工过程中，应严格按照施工规范进行操作，保证施工质量。
特别是金属板的安装，要注意板材的垂直、平整度和排列顺序。
2. 安全施工：施工过程中要进行安全施工，工人应佩戴合适的安全装备，并建立安全警示标志，确保施工过程中不发生安全事故。

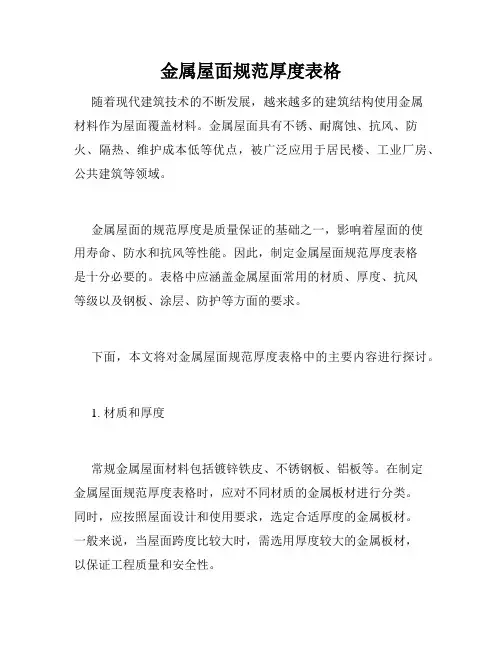

金属屋面规范厚度表格随着现代建筑技术的不断发展，越来越多的建筑结构使用金属材料作为屋面覆盖材料。
金属屋面具有不锈、耐腐蚀、抗风、防火、隔热、维护成本低等优点，被广泛应用于居民楼、工业厂房、公共建筑等领域。
金属屋面的规范厚度是质量保证的基础之一，影响着屋面的使用寿命、防水和抗风等性能。
因此，制定金属屋面规范厚度表格是十分必要的。
表格中应涵盖金属屋面常用的材质、厚度、抗风等级以及钢板、涂层、防护等方面的要求。
下面，本文将对金属屋面规范厚度表格中的主要内容进行探讨。
1. 材质和厚度常规金属屋面材料包括镀锌铁皮、不锈钢板、铝板等。
在制定金属屋面规范厚度表格时，应对不同材质的金属板材进行分类。
同时，应按照屋面设计和使用要求，选定合适厚度的金属板材。
一般来说，当屋面跨度比较大时，需选用厚度较大的金属板材，以保证工程质量和安全性。
2. 抗风等级金属屋面的抗风等级是指在风压作用下，金属屋面的稳定性和整体性能。
根据中国建筑规范《建筑抗风设计规范》，金属屋面的抗风等级分为5级，分别为I级、II级、III级、IV级、V级。
在金属屋面规范厚度表格中，应明确规定不同抗风等级对应的金属板材厚度要求，以确保屋面在恶劣气候条件下的安全性和可靠性。
3. 钢板、涂层、防护等要求金属屋面的钢板、涂层和防护等方面的要求也是金属屋面规范厚度表格中的重要部分。
其中，钢板的质量直接影响着金属屋面的机械性能和力学性能，应按照国家质量标准进行选择和检验；涂层对金属屋面的耐腐蚀性和抗氧化性有着重要影响，应选用质量上乘的高耐久性涂层材料。
防护措施包括连接件和密封等方面，应在规范厚度表格中作为配套要求，以确保金属屋面的安全使用和维护。
综上所述，制定金属屋面规范厚度表格是保障金属屋面质量的重要措施之一。
规范厚度表格中应明确金属屋面的材质、厚度、抗风等级、钢板、涂层、防护等要求。
制定合理规范厚度表格，可以提高金属屋面的质量和效益，为建筑物的安全使用和可持续发展提供保障。

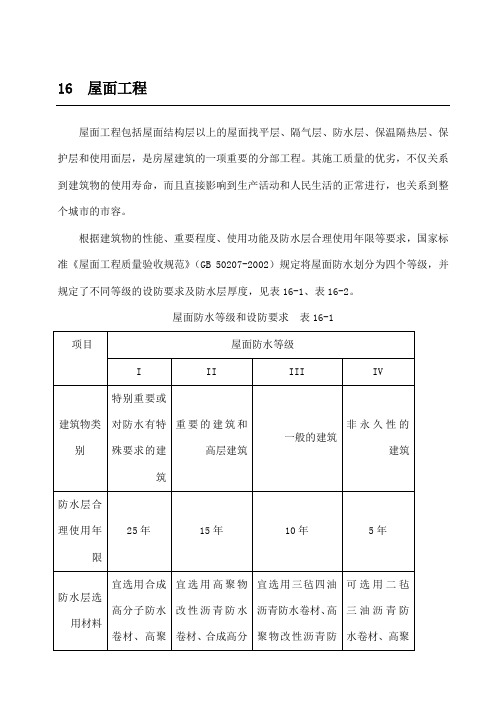

16 屋面工程屋面工程包括屋面结构层以上的屋面找平层、隔气层、防水层、保温隔热层、保护层和使用面层，是房屋建筑的一项重要的分部工程。
其施工质量的优劣，不仅关系到建筑物的使用寿命，而且直接影响到生产活动和人民生活的正常进行，也关系到整个城市的市容。
根据建筑物的性能、重要程度、使用功能及防水层合理使用年限等要求，国家标准《屋面工程质量验收规范》（GB 50207-2002）规定将屋面防水划分为四个等级，并规定了不同等级的设防要求及防水层厚度，见表16-1、表16-2。
屋面防水等级和设防要求表16-1防水层厚度选用规定表16-2屋面分类：按形式划分，可分为平屋面、斜坡屋面；按保温隔热功能划分，可分为保温隔热屋面和非保温隔热屋面；按防水层位置划分，可分为正置式屋面和倒置式屋面；按屋面使用功能划分，可分为非上人屋面、上人屋面、绿化种植屋面、蓄水屋面、停车、停机屋面、运动场所屋面等；按采用的防水材料划分，可分为卷材防水屋面、涂膜防水屋面、瓦屋面、金属板材屋面、刚性混凝土防水屋面等。
本章主要介绍建筑物各种屋面防水层、保温隔热层及屋面其他层次的施工方法及注意事项，同时简要介绍材料的质量要求和节点做法。
16-1 卷材防水屋面卷材防水屋面是指采用粘结胶粘贴卷材或采用带底面粘结胶的卷材进行热熔或冷粘贴于屋面基层进行防水的屋面，其典型构造层次如图16-1所示，具体构造层次，根据设计要求而定。
图16-1卷材防水屋面构造层次示意图（a）正置式屋面；（b）倒置式屋面卷材防水屋面施工方法，有采用胶粘剂进行卷材与基层及卷材与卷材搭接粘结的方法；有利用卷材底面热熔胶热熔粘贴的方法；也有利用卷材底面自粘胶粘结的方法；还有采用冷胶粘贴或机械固定方法将卷材固定于基层、卷材间搭接采用焊接的方法等。
16-1-1 材料要求防水卷材应具备如下特性：1．水密性：即具有一定的抗渗能力，吸水率低，浸泡后防水能力降低少；2．大气稳定性好：在阳光紫外线、臭氧老化下性能持久；3．温度稳定性好：高温不流淌变形，低温不脆断，在一定温度条件下，保持性能良好；4．一定的力学性能：能承受施工及变形条件下产生的荷载，具有一定强度和伸长率；5．施工性良好：便于施工，工艺简便；6．污染少：对人身和环境无污染。

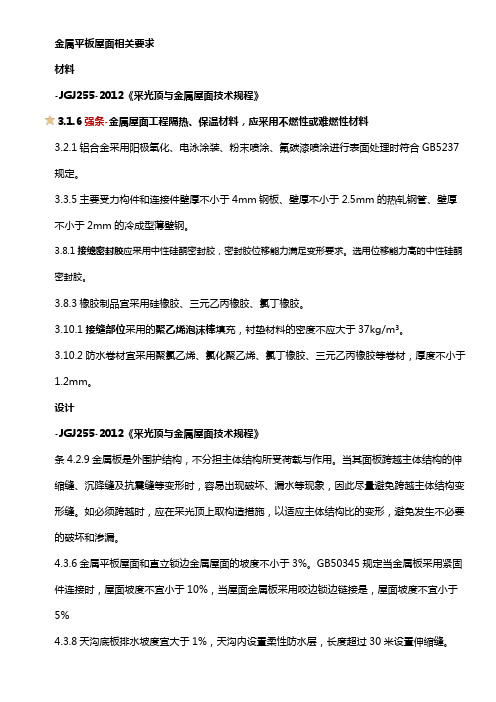

金属平板屋面相关要求材料-JGJ255-2012《采光顶与金属屋面技术规程》3.1.6强条-金属屋面工程隔热、保温材料，应采用不燃性或难燃性材料3.2.1铝合金采用阳极氧化、电泳涂装、粉末喷涂、氟碳漆喷涂进行表面处理时符合GB5237规定。
3.3.5主要受力构件和连接件壁厚不小于4mm钢板、壁厚不小于2.5mm的热轧钢管、壁厚不小于2mm的冷成型薄壁钢。
3.8.1接缝密封胶应采用中性硅酮密封胶，密封胶位移能力满足变形要求。
选用位移能力高的中性硅酮密封胶。
3.8.3橡胶制品宜采用硅橡胶、三元乙丙橡胶、氯丁橡胶。
3.10.1接缝部位采用的聚乙烯泡沫棒填充，衬垫材料的密度不应大于37kg/m³。
3.10.2防水卷材宜采用聚氯乙烯、氯化聚乙烯、氯丁橡胶、三元乙丙橡胶等卷材，厚度不小于1.2mm。
设计-JGJ255-2012《采光顶与金属屋面技术规程》条4.2.9金属板是外围护结构，不分担主体结构所受荷载与作用。
当其面板跨越主体结构的伸缩缝、沉降缝及抗震缝等变形时，容易出现破坏、漏水等现象，因此尽量避免跨越主体结构变形缝。
如必须跨越时，应在采光顶上取构造措施，以适应主体结构比的变形，避免发生不必要的破坏和渗漏。
4.3.6金属平板屋面和直立锁边金属屋面的坡度不小于3%。
GB50345规定当金属板采用紧固件连接时，屋面坡度不宜小于10%，当屋面金属板采用咬边锁边链接是，屋面坡度不宜小于5%4.3.8天沟底板排水坡度宜大于1%，天沟内设置柔性防水层，长度超过30米设置伸缩缝。
4.3.9采用无组织排水时，应在屋檐设置滴水构造。
6.4.1单层金属板和铝塑复合板宜四周折边或设置肋边，折边高度不宜小于20mm。
蜂窝符合板可折边或将面板折弯后包封板边。
6.4.2金属平板可根据受力要求设置加强肋。
铝塑复合板折边处设置边肋。
加强肋可采用金属方管、槽形或角形型材，加强肋的截面厚度不应小于1.5mm。
加强肋应与面板可靠连接，并有防腐措施。

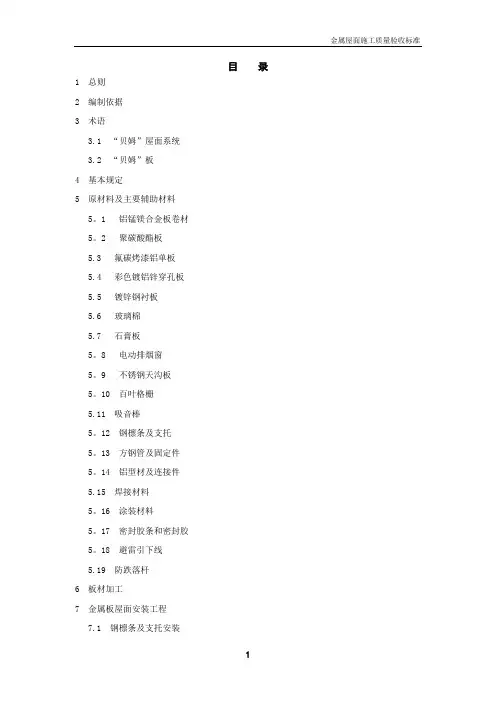

目录1 总则2 编制依据3 术语3.1 “贝姆”屋面系统3.2 “贝姆”板4 基本规定5 原材料及主要辅助材料5。
1 铝锰镁合金板卷材5。
2 聚碳酸酯板5.3 氟碳烤漆铝单板5.4 彩色镀铝锌穿孔板5.5 镀锌钢衬板5.6 玻璃棉5.7 石膏板5。
8 电动排烟窗5。
9 不锈钢天沟板5。
10 百叶格栅5.11 吸音棒5。
12 钢檩条及支托5。
13 方钢管及固定件5。
14 铝型材及连接件5.15 焊接材料5。
16 涂装材料5。
17 密封胶条和密封胶5。
18 避雷引下线5.19 防跌落杆6 板材加工7 金属板屋面安装工程7.1 钢檩条及支托安装7.2 高强铝合金支架安装7.3 底层板安装7.4 吸音层铺设7.5 衬板安装7.6 隔声层安装7。
7 保温层铺设7.8 铝锰镁合金板安装8 采光屋面安装工程8。
1 支架及方钢管安装8。
2 采光板安装8。
3 排烟天窗安装8。
4 吸音棒安装9 天沟及外檐口工程9。
1 不锈钢天沟安装9.2 下返檐铝单板安装9。
3 百叶格栅安装9.4 减震涂料10 避雷系统安装11 防跌落系统安装12 分部工程验收附录屋面抗渗性检测方法2 编制依据2.1 相关现行国家施工质量验收规范、规程和标准：《建筑工程施工质量验收统一标准》 GB50300-2001 《屋面工程质量验收规范》 GB50207—2002 《钢结构工程施工质量验收规范》 GB50205-2001《冷弯薄壁型钢结构技术规范》 GB50018—2002 《建筑装饰装修工程质量验收规范》 GB50210—2001 《建筑电气工程施工质量验收规范》 GB50303-2002《电气装置安装工程接地装置施工及验收规范》 GB50169—92《外墙饰面工程施工及验收》 JGJ26—2000《压型金属板设计施工规程》 YBJ216-88《金属与石材幕墙工程技术规范》 JGJ133—2001《建筑结构焊接规程》 JGJ81—912。
2 主要材料标准：《铝及铝合金压型板》 GB6891—86《变形铝及铝合金牌号表示方法》 GB/T16474—1996《变形铝及铝合金化学成份》 GB/T3190—1996《变形铝及铝合金状态代号》 GB/T16475《铝及铝合金阳极氧化、阳极氧化膜的总规范》 GB10711《铝及铝合金轧制板材》 GB/T3880—1997《建筑铝型材基材》 GB/T5237。

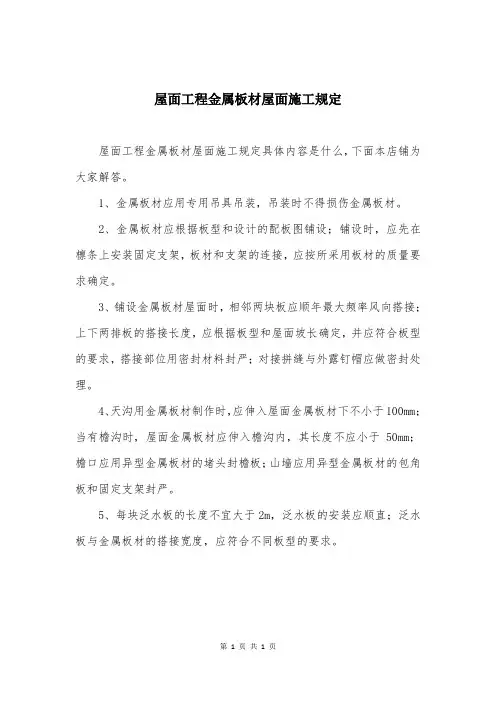

屋面工程金属板材屋面施工规定
屋面工程金属板材屋面施工规定具体内容是什么，下面本店铺为大家解答。
1、金属板材应用专用吊具吊装，吊装时不得损伤金属板材。
2、金属板材应根据板型和设计的配板图铺设；铺设时，应先在檩条上安装固定支架，板材和支架的连接，应按所采用板材的质量要求确定。
3、铺设金属板材屋面时，相邻两块板应顺年最大频率风向搭接；上下两排板的搭接长度，应根据板型和屋面坡长确定，并应符合板型的要求，搭接部位用密封材料封严；对接拼缝与外露钉帽应做密封处理。
4、天沟用金属板材制作时，应伸入屋面金属板材下不小于100mm；当有檐沟时，屋面金属板材应伸入檐沟内，其长度不应小于50mm；檐口应用异型金属板材的堵头封檐板；山墙应用异型金属板材的包角板和固定支架封严。
5、每块泛水板的长度不宜大于2m，泛水板的安装应顺直；泛水板与金属板材的搭接宽度，应符合不同板型的要求。
第 1 页共1 页。

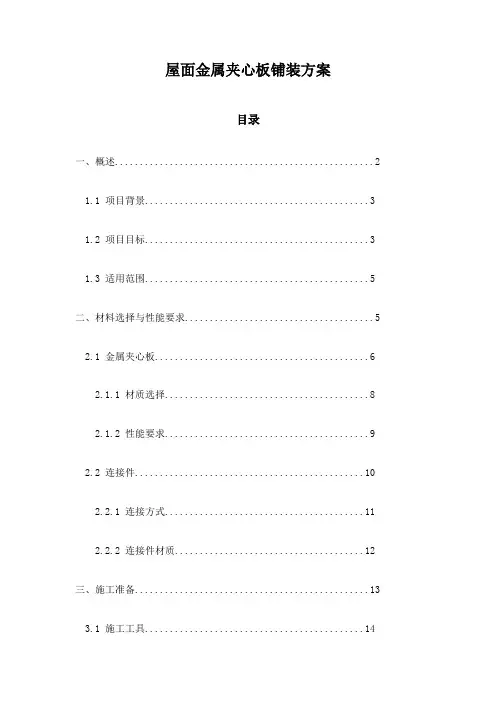

屋面金属夹心板铺装方案目录一、概述 (2)1.1 项目背景 (3)1.2 项目目标 (3)1.3 适用范围 (5)二、材料选择与性能要求 (5)2.1 金属夹心板 (6)2.1.1 材质选择 (8)2.1.2 性能要求 (9)2.2 连接件 (10)2.2.1 连接方式 (11)2.2.2 连接件材质 (12)三、施工准备 (13)3.1 施工工具 (14)3.2 材料准备 (15)3.3 技术交底 (16)四、施工工艺流程 (17)4.1 铺设前准备 (18)4.2 屋面基层处理 (19)4.3 夹心板铺设 (20)4.4 连接件安装 (21)4.5 防水层施工 (22)4.6 检查与验收 (24)五、质量控制与验收标准 (25)5.1 施工过程质量控制 (26)5.2 工程验收标准 (27)六、安全与环保措施 (29)6.1 安全操作规程 (30)6.2 环保材料使用 (31)七、维护与保养指南 (31)7.1 日常检查 (32)7.2 维护保养 (33)八、案例分析 (35)8.1 成功案例介绍 (36)8.2 经验教训总结 (38)一、概述随着建筑行业的不断发展，建筑外墙材料的研发和创新也在不断进步。
屋面金属夹心板作为一种新型的高性能建筑外墙材料，因其独特的性能和优势，在现代建筑领域得到了广泛的应用。
本方案旨在详细介绍屋面金属夹心板的铺装方法、材料选择、施工流程及注意事项，为设计师、施工团队和相关专业人士提供全面的技术支持和操作指南。
屋面金属夹心板是一种集保温、隔热、隔音、安全等多功能于一体的高性能建筑外墙材料。
其夹心结构由金属面板和保温材料组成，金属面板可提供良好的抗风揭性能和耐候性，保温材料则能有效降低室内外温差，提高建筑的能源利用效率。
金属夹心板还具有防火、防腐、抗冲击等优良性能，确保建筑在使用过程中安全可靠。
本铺装方案根据建筑物的结构特点、使用功能和环境要求，提供了多种铺装方式供选择。

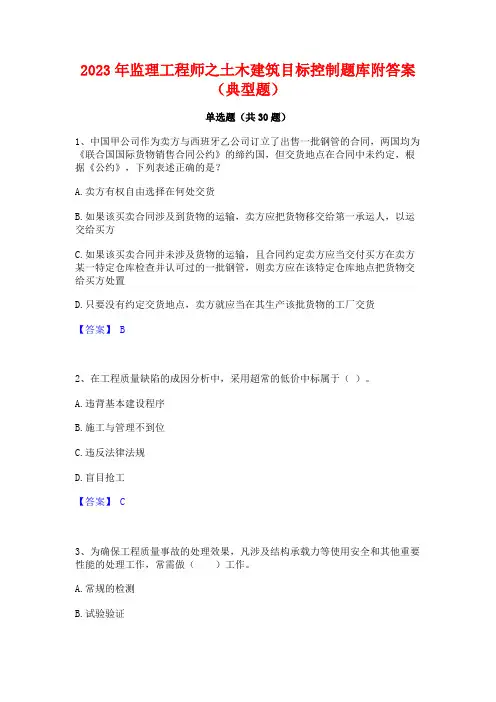

2023年监理工程师之土木建筑目标控制题库附答案（典型题）单选题（共30题）1、中国甲公司作为卖方与西班牙乙公司订立了出售一批钢管的合同，两国均为《联合国国际货物销售合同公约》的缔约国，但交货地点在合同中未约定，根据《公约》，下列表述正确的是？A.卖方有权自由选择在何处交货B.如果该买卖合同涉及到货物的运输，卖方应把货物移交给第一承运人，以运交给买方C.如果该买卖合同并未涉及货物的运输，且合同约定卖方应当交付买方在卖方某一特定仓库检查并认可过的一批钢管，则卖方应在该特定仓库地点把货物交给买方处置D.只要没有约定交货地点，卖方就应当在其生产该批货物的工厂交货【答案】 B2、在工程质量缺陷的成因分析中，采用超常的低价中标属于（）。
A.违背基本建设程序B.施工与管理不到位C.违反法律法规D.盲目抢工【答案】 C3、为确保工程质量事故的处理效果，凡涉及结构承载力等使用安全和其他重要性能的处理工作，常需做（）工作。
A.常规的检测B.试验验证C.必要的试验和检验鉴定D.方案论证【答案】 C4、工程开工报审表及相关资料经总监理工程师签认并报送（）批准后，（）方可签发工程开工令。
A.监理单位，总监理工程师B.建设单位，总监理工程师C.施工单位，专业监理工程师D.工程质量监督机构，专业监理工程师【答案】 B5、某产品的目标成本为1000元。
该产品某零部件的功能重要性系数是0．4，若现实成本为600元，则该零部件成本需要降低（）元。
A.160B.200C.230D.240【答案】 B6、（2020年真题）某建设项目，设备工器具购置费1000万元，建筑安装工程费1500万元，工程建设其他费700万元，基本预备费160万元，涨价预备费200万元，则该项目的工程费用为（）万元。
A.2500B.3200C.3360D.3560【答案】 A7、根据《建筑法》，中止施工满1年的工程恢复施工前，建设单位应当进行的工作是（）。
A.重新申请施工许可证B.报发证机关核验施工许可证C.申请换发施工许可证D.报发证机关延期施工许可证【答案】 B8、在抽样检验方案中，将合格批判定为不合格批而错误地拒收，属于( )风险。
16-6 金属板材屋面
金属板材屋面是指采用金属板材作为屋盖材料,将结构层和防水层合二为一的屋盖形式。
金属板材的种类很多,有锌板、镀铝锌板、铝合金板、铝镁合金板、钦合金板、铜板、不锈钢板等。
厚度一般为0.4~1.5mm,板的表面一般进行涂装处理。
由于材质及涂层质量的不同,有的板寿命可达50年以上。
板的制作形状有多种多样,有的为复合板,即将保温层复合在两层金属板材之间,也有的为单板。
施工时,有的板在工厂加工好后现场组装,有的根据屋面工程的需要在现场加工。
保温层有的在工厂复合好,也可以在现场制作。
所以金属板材屋面形式多样,从大型公共建筑到厂房、库房、住宅等均有使用。
故规范规定金属板材屋面的适用范围为防水等级为I~III级的屋面。
16-6-1 材料要求
16-6-1-1 金属板材的规格及技术性能
金属板材目前使用较多的是金属压型夹心板,其规格及技术性能可参考表16-77和图16-43。
金属板材应边缘整齐、表面光滑、外形规则,不得有扭翘、锈蚀等缺陷。
图16-43 金属压型夹心板断面
金属板材规格性能表16-77
项目规格和性能
屋面板宽度（mm）1000
屋面板每块长度（m）≤12
屋面板厚度（mm）40 60 80
板材厚度（mm）0.5 0.6 0.5 0.6 0.5 0.6
适用温度范围（℃）-50~120
耐火极限（h）0.6
重量（kg/m2）12 14 13 15 14 16
16-6-1-2 金属板材连接件及密封材料的要求
金属板材连接件及密封材料参见表16-78。
连接件及密封材料的材料要求表16-78
16-6-1-3 金属板材保管运输的要求
金属板材的堆放场地应平坦、坚实,且便于排除地面水,堆放时应分层,并每隔3~5m处加放垫木。
人工搬运时不得扳单层钢板处,机械运输时应有专用吊具包装。
16-6-2 施工准备工作
1．檩条的规格和间距应根据结构计算确定,每块屋面板端除应设置檩条支承外,中间还应设置1根或1根以上檩条。
檩条间距可参考表16-79。
金属压型夹心板允许檩条间距（m）表16-79
2．铺板前应先检查檩条坡度是否准确,安装是否牢固。
3．铺板可采用切边铺法和不切边铺法,切边铺法应事先根据板的排列切割板块搭接处金属板,并将夹心泡沫清除干净。
屋角板、包角板、泛水板均应事先切割好。
16-6-3 金属板材屋面施工
1．金属板材屋面的施工工艺（图16-44）
基层清理
配板
铺钉金属板材
检查验收
淋水试验
图16-44 金属板材屋面施工工艺
2．屋面坡度不应小于1/20,亦不应大于1/6；在腐蚀环境中屋面坡度不应小于1/12。
3．屋面板采用切边铺法时,上下两块板的板峰应对齐；不切边铺法时,上下两块板的板峰应错开一波,如图16-45所示。
铺板应挂线铺设,使纵横对齐,横向搭接不小于一个波,长向（侧向）搭接,应顺年最大频率风向搭接,端部搭接应顺流水方向搭接,搭接长度不应小于200mm。
屋面板铺设从一端开始；往另一端同时向屋脊方向进行,铺设顺序按图16-46进行。
图16-45 切边铺法与不切边铺法搭接示意图
（a）不切边铺法；（b）切边铺法
图16-46 铺板方向
4．每块金属板材两端支承处的板缝均应用M6.3自攻螺栓与檩条固定,中间支承处应每隔一个板峰用M6.3自攻螺栓与擦条固定,如图16-47。
钻孔时,应垂直不偏斜,将板与檩条一起钻穿,螺栓固定前,先垫好长短边的密封条,套上橡胶密封垫圈和不锈钢压盖一起拧紧。
图16-47 金属压型夹心板铺设檩条布置
5．铺板时两板长向搭接间应放置一条通长密封条,端头应放置二条密封条（包括屋脊板、泛水板、包角板等）,密封条应连续不得间断。
螺栓拧紧后,两板的搭接口处还应用丙烯酸或硅酮密封膏封严。
6．两板铺设后,两板的侧向搭接处还得用拉铆钉连接,所用铆钉均应用丙烯酸或硅酮密封膏封严,并用金属或塑料杯盖保护。
7．夹心板纵向搭接、屋脊、檐沟、檐口、山墙包角等细部构造作法见图16-48~图16-52。
图16-48 金属夹心板纵向搭接缝
图16-49 屋脊
图16-50 檐沟
图16-51 檐口
图16-52 山墙包角
8．金属板材屋面搭盖要求见表16-80。
金属板材屋面搭盖要求 表16-80
项次 项目
搭盖尺寸（mm ） 检验方法
1 金属板材的横向搭接 不小于1个波
用尺量检查 2 金属板材的纵向搭接 ≥200 3 金属板材挑出墙面的长度 ≥200 4 金属板材伸入檐沟内的长度 ≥150 5
金属板材与泛水的搭接宽度
≥200
16-6-4 质量要求
1．屋面不得有渗漏水；
2．钢板的彩色涂层要完整,不得有划伤或锈斑；
3．螺栓或拉铆钉应拧紧,不得松弛；
4．板间密封条应连续,螺栓、拉铆钉和搭接口均应用密封材料封严。
16-6-5 金属板材屋面的质量检验
金属板材的质量直接影响到防水效果和耐久性,金属板材的连接和密封处理是金属板材屋面防水的关键,故将其列为主控项目。
金属板材的安装固定,屋面的排水坡度、檐口线、泛水等的质量也是金属板材屋面工程质量的重要部分,应作为检验项目。
金属板材屋面工程质量检验项目、要求和检验方法见表16-81。
金属板材屋面工程质量检验项目、要求和检验方法表16-81
进入施工现场的金属板材应按表16-82的要求进行抽样复验,不合格的材料不得在建筑工程中使用。
金属板材现场抽样复验项目表16-82。
