排水管道CCTV检测技术介绍

管道CCTV检测技术在城市排水项目中的应用摘要：CCTV管道内窥检测技术的运用，能够更安全、直观地反映管道运行现状和问题，为排水管道运行养护及故障维修方案的科学决策提供了有力的依据，让城市排水管网的运行维护和工程建设的验收都有了一个质的飞跃。

同时，该项技术还可以应用到地铁导致的管线迁移、给水、煤气管道和电力、电信等其它领域的管网内部检测中，有着广阔的发展和应用前景。

关键词：管道CCTV检测技术；城市排水项目；应用1 CCTV管道检测技术分析1.1 应用原理CCTV管道检测技术实际上就是进行管道检测的一种技术，主要是利用检测摄像头或是其他工具进入到排水管道的内部，对排水管道内部结构、管道状况的实时录像，上传到电脑上，有关工作人员便可深入管道内部形成的图像确定出管道状况、出现的故障位置和原因，使得工作人员能够在第一时间内进行排水管道问题的检测和检修，避免给居民生活有所影响。

1.2 适用性分析适用性分析则是用以低水位状态下的检测，在开展检测之前，还需对管道进行清理，使得水位控制在百分之二十的管道直径内，不能让水把摄像头所淹没，在使用阶段如果说管道雾气影响系统成像，就把管道内部雾气进行清理干净，和传统应用技术进行比较，该新技术在城市排水工程应用的优势较为明显，在管道竣工验收中的作用比较明显。

2 CCTV检测技术设备的局限性和发展2.1 进入式机器人技术创新因为设计比较老旧，该技术的创新主要分为无动力船载、车载，影响排水管道内部的排水问题，对于这样的问题，我们的工作人员需要将其改进成支柱是多方向轮的，并且对其进行改进有助于进入式机器人技术适应能力。

2.2 智能化缺陷的判读在人工识别的时候，可能会出现很多问题，因为人工判读在级别交界部分，通常会漏判、错误的判读，应用计算机技术进行检测能够更好的识别缺陷，进而减少类似问题的出现。

3 CCTV管道检测技术应用优势3.1 安全系数比较强CCTV管道检测技术是利用摄像机以及其他的机械设备，深入城市地下排水管道内部进行检测。

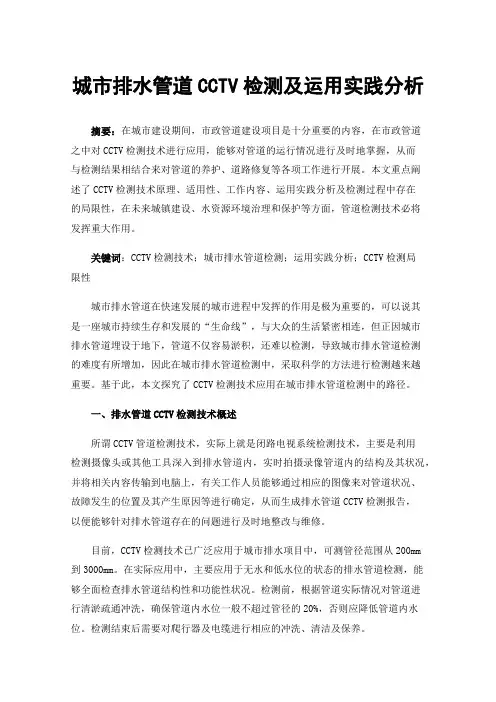

城市排水管道CCTV检测及运用实践分析摘要：在城市建设期间，市政管道建设项目是十分重要的内容，在市政管道之中对CCTV检测技术进行应用，能够对管道的运行情况进行及时地掌握，从而与检测结果相结合来对管道的养护、道路修复等各项工作进行开展。

本文重点阐述了CCTV检测技术原理、适用性、工作内容、运用实践分析及检测过程中存在的局限性，在未来城镇建设、水资源环境治理和保护等方面，管道检测技术必将发挥重大作用。

关键词：CCTV检测技术；城市排水管道检测；运用实践分析；CCTV检测局限性城市排水管道在快速发展的城市进程中发挥的作用是极为重要的，可以说其是一座城市持续生存和发展的“生命线”，与大众的生活紧密相连，但正因城市排水管道埋设于地下，管道不仅容易淤积，还难以检测，导致城市排水管道检测的难度有所增加，因此在城市排水管道检测中，采取科学的方法进行检测越来越重要。

基于此，本文探究了CCTV检测技术应用在城市排水管道检测中的路径。

一、排水管道CCTV检测技术概述所谓CCTV管道检测技术，实际上就是闭路电视系统检测技术，主要是利用检测摄像头或其他工具深入到排水管道内，实时拍摄录像管道内的结构及其状况，并将相关内容传输到电脑上，有关工作人员能够通过相应的图像来对管道状况、故障发生的位置及其产生原因等进行确定，从而生成排水管道CCTV检测报告，以便能够针对排水管道存在的问题进行及时地整改与维修。

目前，CCTV检测技术已广泛应用于城市排水项目中，可测管径范围从200mm到3000mm。

在实际应用中，主要应用于无水和低水位的状态的排水管道检测，能够全面检查排水管道结构性和功能性状况。

检测前，根据管道实际情况对管道进行清淤疏通冲洗，确保管道内水位一般不超过管径的20%，否则应降低管道内水位。

检测结束后需要对爬行器及电缆进行相应的冲洗、清洁及保养。

二、排水管道CCTV检测工作内容（一）新建道路的市政排水管道验收前检测。

此项工作是新建道路联合验收（竣工验收）的前置条件，是市住建局联合验收科及五方责任主体对工程进行验收时，作为判定工程是否合格的重要参考依据，是新建道路市政排水管道质量保证的检验依据，既是对原有传统检测方式的补充，又是对传统检测成果的再复核。

cctv管道检测技术资质证书摘要：一、引言二、CCTV管道检测技术简介1.技术原理2.应用领域三、CCTV管道检测资质证书的重要性1.行业规范与标准2.保障服务质量3.客户信任与认可四、获得CCTV管道检测资质证书的条件1.企业资质要求2.人员培训与资格认证3.设备与技术要求五、我国CCTV管道检测行业现状与展望1.市场规模与发展速度2.政策法规支持3.创新与发展方向六、结语正文：【引言】随着我国城市化进程的加快，基础设施建设不断完善，管道检测行业逐渐崛起。

CCTV管道检测技术作为一种先进的非破坏性检测方法，得到了广泛的应用。

在此基础上，CCTV管道检测资质证书也逐渐成为行业关注的焦点。

本文将围绕CCTV管道检测技术及其资质证书展开论述，分析其重要性以及获得条件的相关问题。

【CCTV管道检测技术简介】CCTV管道检测技术是一种利用闭路电视系统，通过摄像头捕捉管道内部图像，实时传输到监控设备，从而实现对管道内部状况进行全面了解的技术。

该技术具有非破坏性、高效、准确等特点，适用于各种管道，如市政排水管道、燃气管道、石油管道等。

【CCTV管道检测资质证书的重要性】1.行业规范与标准：CCTV管道检测资质证书是对企业遵守行业规范和标准的认可，有助于维护行业秩序，提高整体服务质量。

2.保障服务质量：获得资质证书的企业需经过严格的审核与认证，具备一定的技术实力和服务水平，能够为客户提供可靠的检测服务。

3.客户信任与认可：对于客户而言，选择拥有资质证书的企业意味着品质保证和安全放心，有助于树立企业形象，拓展市场。

【获得CCTV管道检测资质证书的条件】1.企业资质要求：申请资质证书的企业需具备相应的营业执照、税务登记证等基本证件，且注册资本、经营范围等需符合相关规定。

2.人员培训与资格认证：企业员工需接受专业培训，通过相关资格认证，具备一定的技术知识和实际操作能力。

3.设备与技术要求：企业需具备先进的CCTV管道检测设备，且技术参数、检测方法等需符合行业标准。

排水管道CCTV检测技术介绍1 CCTV检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。

根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。

对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。

而对于人员无法进入的管道，必须采用其他方法。

现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。

该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。

通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。

技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。

针对管内水位较高的情况，CCTV 不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S 公司、Telespec、Pearpoint与Radiodetection等等。

虽然CCTV检测系统种类繁多，但是其功能大同小异。

通常，CCTV系统公司有自走式和牵引式两种。

近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。

CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。

相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。

非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。

国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。

CCTV检测简介
CCTV检测（中央控制工业管道内窥摄像）技术，在国际上一些发达的国家和地区，已规模应用于对排水管道进行系统检测、防止泄漏造成的污染以及进行地质灾害（如滑坡）监测、防治。

CCTV检测，是一项新型的应用工程技术，它利用工业管道内窥摄像系统，连续、实时记录管道内部的实际情况；技术人员根据摄像系统拍摄的录像资料，对管道内部存在的问题进行实地位置确定、缺陷性质的判断，具有实时、直观、准确和一定的前瞻性，在环境保护的积极预防、采取有针对性治理技术措施方面，为对排水管道进行维护、排除雨、污水滞流以及防治管道泄漏污染，提供可靠的技术依据。

CCTV检测主要应用于：
进行环境保护的污水泄漏检测
新建排水系统的竣工验收
排水系统改造或疏通的竣工验收
污水处理厂通过排水系统接受过多的不明渗入水或承水量不足的检
测
管路淤积、排水不畅等原因的调查
可直接排放污水与须处理污水的合流情况检测
管道的腐蚀、破损、接口错位、淤积、结垢等运行状况的检测
查找因排水系统或基建施工而找不到的检修井或去向不明管段。

管道检测方法
1、管道CCTV检测技术管道闭路电视检测系统(CCTV)出现于20世纪50年代，是专门应用于地下管道检测的工具，是排水管网检测使用最久的检测技术，也是目前应用最普遍的方法。

该系统在检测时由操作人员在地面远程控制爬行器，控制其在管道内进行录像拍摄，利用闭路电视采集图像，通过有线传输方式，进行直观影像显示和记录，由广州迪升相关技术人员根据这些记录影像进行管道内部状况的评价与分析。

该检测技术操作方便、图像记录、判断准确直观、避免人员进入管道可能发生的人身伤亡事故，但在检测前需将管道中水位临时降低，必要时需要预清洗管道内壁。

管道CCTV检测技术在国内外排水管网检测中已得到广泛应用。

2、管道声纳仪检测技术管道声纳仪检测采用声波反射技术对管道内侧进行声纳扫描，对水中物体进行探测和定位，提供准确的量化数据，检测和鉴定管道的破损情况。

声纳具有灵敏度高、穿透力强、探伤灵活、效率高、成本低等优点，可以提供准确的数据资料，并且可与CCTV、各种环境传感器相结合，对管道结构进行全面的检查。

3、管道潜望镜检测技术管道潜望镜是一种便携式视管
道快速检测设备，通过可调节长度的摄像头操作杆将摄像头放入窨井或管道，通过调节照明和摄像头获取清晰的录像或图像。

操作人员通过随身配备的显示屏可以直接浏览图像，实时记录和判断管道内的裂纹、堵塞等状况。

适用于窨井和靠近窨井管道（管径150～2000mm）的检测。

该检测技术操作简便、仪器便携，数据直观，已在国内多数城市应用。

cctv管道检测技术资质证书摘要：一、前言二、CCTV管道检测技术简介TV管道检测技术的定义TV管道检测技术的发展历程三、CCTV管道检测技术资质证书的重要性1.体现企业的专业能力2.保障工程质量和安全四、CCTV管道检测技术资质证书的申请与审核1.申请条件2.审核流程五、CCTV管道检测技术资质证书的效用1.提升企业竞争力2.增加客户信任度六、结语正文：一、前言随着城市化进程的加快，地下管道的建设与维护日益受到重视。

CCTV管道检测技术作为一种非开挖检测方法，被广泛应用于城市地下管道的检测与诊断。

CCTV管道检测技术资质证书是衡量企业技术实力的重要依据。

二、CCTV管道检测技术简介CCTV管道检测技术，即闭路电视检测技术，是通过将摄像设备放入管道内，实时传输影像，对管道内部状况进行检测与诊断的一种技术。

该技术在我国已得到广泛应用，包括市政给排水、燃气、热力、通讯等多个领域。

TV管道检测技术的发展历程CCTV管道检测技术起源于20世纪60年代的美国，随后在世界各地得到广泛应用。

我国自20世纪80年代开始引进并研究CCTV管道检测技术，目前已达到国际先进水平。

三、CCTV管道检测技术资质证书的重要性1.体现企业的专业能力CCTV管道检测技术资质证书是对企业技术实力和服务质量的认可，有助于提高企业在行业内的地位和声誉，吸引更多的客户。

2.保障工程质量和安全具备CCTV管道检测技术资质证书的企业，在施工过程中更加注重工程质量和安全，有利于降低事故发生的风险。

四、CCTV管道检测技术资质证书的申请与审核1.申请条件申请CCTV管道检测技术资质证书的企业需具备一定的注册资本、技术人员、检测设备等条件，同时需要通过相关部门的审核。

2.审核流程CCTV管道检测技术资质证书的审核流程包括材料审查、现场考核、专家评审等环节，企业需按照要求提交相关材料，并接受相关部门的监督检查。

五、CCTV管道检测技术资质证书的效用1.提升企业竞争力拥有CCTV管道检测技术资质证书的企业，在市场竞争中具备更大的优势，有助于提高企业的市场份额和盈利能力。

cctv管道检查技术方案CCTV管道检查技术方案1. 项目背景为了确保城市排水管道系统的正常运行，提高城市排水防涝能力，降低城市内涝风险，我国许多城市都在积极进行排水管道检查与修复工作。

CCTV管道检查技术作为一种现代化的管道检查手段，能够实时、准确地了解管道内部状况，为管道维修提供科学依据。

2. 技术原理CCTV（Closed Circuit Television）管道检查技术，即闭路电视管道检查技术，通过在管道内放入一个携带摄像头的机器人，利用电缆将图像传输至控制台，实现对管道内部状况的实时监控。

根据管道内图像，可以评估管道的结构完整性、功能性以及是否存在淤积、破损、腐蚀等问题。

3. 设备选型为确保CCTV管道检查的质量和效果，应选择合适的设备。

主要设备包括：- CCTV检测机器人：应具备较强的防水、防腐蚀性能，适应不同管径、管材和管道内部复杂环境。

- 电缆：应具有较好的抗拉、抗压、抗磨损性能，保证图像传输的稳定性和清晰度。

- 控制台：应具备高清晰度显示屏，便于操作人员实时观察管道内部状况，同时具备数据存储和输出功能。

4. 检查流程CCTV管道检查流程如下：1. 现场调查：了解管道走向、管径、管材等信息，为检查做好准备。

2. 设备准备：检查CCTV检测机器人、电缆、控制台等设备，确保设备正常运行。

3. 管道清理：对管道进行清理，排除积水、淤泥等，为检查创造良好条件。

4. 管道检查：将CCTV检测机器人放入管道，操作控制台实时观察管道内部状况，同时记录图像和数据。

5. 数据整理与分析：将检查得到的图像和数据进行整理分析，评估管道状况，为管道维修提供依据。

5. 质量控制为确保CCTV管道检查质量，应加强以下环节的控制：- 设备检查：检查设备性能是否满足要求，确保设备正常运行。

- 操作人员培训：对操作人员进行专业培训，提高操作技能和责任心。

- 检查过程监控：检查过程中，操作人员应密切注意管道内部状况，确保图像清晰、数据准确。

CCTV 管道检测缺陷内容判断依据判断标准随着城市化进程的不断加快，城市下水道和排水管道等基础设施的建设和维护变得越来越重要。

而其中，CCTV 管道检测技术作为一种先进的管道检测手段，已经被广泛应用于管道缺陷的检测和评估。

那么，在进行管道的 CCTV 检测时，我们应该根据哪些依据和标准来判断管道的缺陷内容呢？接下来，我将从深度和广度两方面来探讨这一主题。

一、CCTV 管道检测的原理和方法在深入讨论如何判断管道缺陷内容之前，我们首先需要了解一下CCTV 管道检测的原理和方法。

CCTV 管道检测是利用摄像头设备，通过运送至管道内进行实时监测和录像，再由工程师进行分析评估的一种管道检测技术。

它能够全方位地观察管道内部的情况，从而发现管道的缺陷和问题。

二、判断依据和标准1. 图像质量和清晰度：在进行管道 CCTV 检测时，我们需要根据图像的质量和清晰度来判断管道的缺陷内容。

清晰度高的图像能够帮助我们更加准确地识别管道内部的问题，从而对缺陷内容进行判断。

2. 管道内部的情况：通过观察管道内部的情况，比如管道的材质、连接情况、管道壁的状况等，可以帮助我们判断管道的缺陷内容。

如果发现管道壁出现了明显的龟裂或者变形，那么我们就可以判断出管道存在对应的缺陷内容。

3. 缺陷位置和大小：根据缺陷的位置和大小，我们也可以判断管道的缺陷内容。

在管道的特定位置发现了较大的破损或者堵塞，那么这就会影响到管道的正常使用，需要及时进行修复和处理。

三、个人观点和理解在我看来，判断管道缺陷内容的依据和标准并非单一，而是需要综合考虑多个方面的因素。

只有在充分了解管道的情况、对图像质量进行准确评估的基础上，才能更加准确地判断管道的缺陷内容。

在进行管道CCTV 检测时，我们应该注重提高图像质量、深入了解管道的情况，并结合工程经验和知识，从而更加准确地判断管道的缺陷内容。

总结回顾通过以上的讨论，我们可以得出结论：在进行管道 CCTV 检测时，判断管道缺陷内容的依据和标准主要包括图像质量和清晰度、管道内部的情况、缺陷位置和大小等因素。

排水管道CCTV检测技术介绍什么是排水管道CCTV检测技术排水管道CCTV检测技术是一种通过安装摄像头在排水管道内进行检测的技术。

该技术适用于各种类型和规模的排水管道，可以有效地检测管道内部的问题，包括异物、渗漏、损坏、沉积等问题。

排水管道CCTV检测技术的优点相比传统的检测方法，排水管道CCTV检测技术具有以下优点：1.非侵入性：不需要拆开管道，无需破坏性，不会影响到排水管道的正常运行。

2.高效性：检测速度快，可以在短时间内完成大面积的数据收集和分析。

3.高精度性：准确捕捉管道内部的情况，可以发现问题的产生原因和位置。

4.数据分析功能强大：可以对收集到的数据进行处理和分析，帮助判断管道内部的问题和确定维修方案。

排水管道CCTV检测技术的应用场景排水管道CCTV检测技术在以下场景中得到了广泛应用：1.城市排水管道的定期检测和维护2.工业排水管道的检测和维护3.建筑物排水系统的检测和维护4.重要地下管道的检测和维护这些场景都需要对排水管道进行周期性的检测和维护，以保证排水管道的正常运行和使用寿命。

排水管道CCTV检测技术的具体操作流程排水管道CCTV检测技术的具体操作流程如下：1.确认测试区域：根据巡检计划和确认测试区域，将区域封锁住。

2.准备设备：准备合适的检测设备，包括摄像头、主机和其他必要工具。

3.安装设备：将摄像头和其他设备安装在合适的位置。

4.进行检测：通过主机将监测视频传输回来，实时查看管道内的情况。

5.数据分析：将收集到的数据进行处理和分析，确定管道内的问题和问题的产生原因。

6.提供结果：通过报告、文字或其他方式将检测结果向客户公布。

排水管道CCTV检测技术的应用案例排水管道CCTV检测技术在城市排水管理中得到了广泛应用。

比如，在上海市黄浦江两岸排水管线整体维修中，排水管道CCTV检测技术被广泛应用，协助维修工程师快速确定管道的问题和损坏位置，保证了管道维修的质量和效率。

另外，排水管道CCTV检测技术也被运用在工业环境中，比如在污水处理厂、化工厂以及能源发电厂等行业中检测管道的情况，确保管道的正常运行和可靠性。

管道CCTV检测技术在城市排水项目中的应用研究随着城市化进程的加快，城市排水系统的建设也变得日益重要。

城市排水系统的主要组成部分是排水管道网络，它起着输送污水的重要作用。

长时间的使用和环境的影响会导致排水管道老化、破裂、堵塞等问题的发生。

为了及时掌握排水管道的状态，保证排水系统的正常运行，管道CCTV检测技术逐渐应用于城市排水项目中。

管道CCTV（闭路电视）检测技术是一种通过摄像头和电缆将图像传输到监视器上进行观测的技术。

相比传统的人工检测方法，管道CCTV检测技术具有高效、准确、全面等优势。

它可以在不破坏管道的情况下，对管道内部进行全方位、高清晰度的观测，能够及时发现管道内部的缺陷和问题。

管道CCTV检测技术可以用于排水管道的状况评估。

通过摄像头，可以清晰观测到管道内部的污垢、破损、漏水等问题，为进一步维修和改造提供数据支持。

可以定位到具体的问题部位，减少维修的范围和费用。

管道CCTV检测技术可以应用于排水管道的堵塞检测。

堵塞是城市排水系统常见的问题之一，它会导致排水不畅、积水、气味等不良后果。

传统方法通常需要拆除管道才能找到堵塞点，费时费力。

而管道CCTV检测技术可以通过摄像头观测到堵塞物和堵塞程度，准确判断堵塞位置，从而采取相应的清理措施。

管道CCTV检测技术还可以用于排水管道的质量检查。

在排水管道的施工过程中，可以通过定期进行CCTV检测，及时发现施工质量问题，如管道连接是否牢固、管道纵断面形状是否符合要求等。

这有助于及时整改和提高排水管道的质量。

管道CCTV检测技术还可以用于排水管道的监控和预警。

通过远程监控系统，可以实时观测管道内部的状态，及时发现问题并采取措施。

可以根据管道内部的污垢程度，合理制定清洁计划，避免堵塞的发生；也可以根据管道内部的破损情况，提前进行维修和替换，避免更大的损失。

管道CCTV检测技术在城市排水项目中的应用研究具有重要意义。

它可以提供准确、全面的管道内部信息，帮助运维人员及时掌握排水管道的状态，保障排水系统的正常运行。

管道检测cctv原理全文共四篇示例，供读者参考第一篇示例：管道检测CCTV原理是指利用摄像头和相关设备对管道进行实时监测和检测的技术手段。

随着现代化城市建设的不断推进，各种管道网络的铺设也日益增多，例如供水管道、排水管道、燃气管道等。

这些管道长期使用后，可能会出现老化、堵塞、漏水等问题，为了准确查找问题的源头和采取有效的维修措施，管道检测CCTV技朓成为一种不可或缺的工具。

管道检测CCTV主要原理是将高清摄像头固定在灵活的导向头上，然后通过控制器将导向头和摄像头送入管道内部。

在管道内部，摄像头可以实时拍摄并传输画面，通过显示器显示出来，检测人员可以清晰看到管道内部的情况。

这种技术可以有效地检测管道内部的裂缝、堵塞、漏水、腐蚀等问题，为维修提供重要依据。

管道检测CCTV技术主要分为硬管道和软管道两种方式。

硬管道检测适用于直径较大、结构较为复杂的管道，如城市污水管道、燃气管道等；软管道检测适用于弯曲度较大、柔软度较高的管道，如家庭排水管道、厂区内部管道等。

不同类型的管道需要选择不同的检测设备和方法，以达到最佳的检测效果。

管道检测CCTV技术的优点在于非常方便、快捷、准确。

传统的管道检测需要人工打开管道并手持灯具进行检查，效率低下、工作量大且不够准确。

而利用CCTV技术进行管道检测，不仅可以避免人工进入管道带来的危险，还可以实现对管道内部的全方位检查，提高了工作效率和检测准确性。

管道检测CCTV技术还可以实现远程监控、数据记录、报告生成等功能，方便维修人员对管道的管理和维护。

在检测过程中可以实时查看管道内部的实况，快速定位问题的所在，为维修工作提供准确的依据；在检测结束后，还可以生成检测报告、检测视频等资料，方便后续分析和记录。

管道检测CCTV技术是一种现代化的管道检测手段，具有高效、准确、方便等优点，可以大大提高管道维修的效率和质量。

随着技术的不断进步和应用范围的扩大，相信管道检测CCTV技术在未来会越发成熟和完善，为城市建设和生活环境的改善做出更大的贡献。

管道CCTV检测技术在城市排水项目中的应用研究随着城市化进程的不断加快，城市排水系统的建设和维护变得越来越重要。

排水管道作为城市排水系统的重要组成部分，其运行状况直接关系到城市的正常运转和居民的生活质量。

由于排水管道通常位于地下，其运行状况的检测和维护变得十分困难。

传统的排水管道检测方式往往需要大量的人力和物力，并且效率低下。

为了解决这一问题，管道CCTV 检测技术应运而生，它通过使用摄像头和其他设备直接进入排水管道内部，实时检测管道的运行状况，成为了城市排水项目中的重要技术手段。

一、管道CCTV检测技术的原理和方法管道CCTV检测技术是通过将摄像头等设备搭载在机械臂或无人机等载具上，通过控制载具进入排水管道内部，实时拍摄管道内部的图像和视频，并将数据传输给操作人员进行分析，从而了解管道内部的运行状况。

管道CCTV检测技术的基本原理是利用摄像头和灯光等设备，实时拍摄管道内部的图像和视频，通过数据传输和分析，了解管道的结构和运行状况，实现对排水管道的全方位检测。

1. 检测管道结构和状况：管道CCTV检测技术可以实时拍摄管道内部的图像和视频，了解管道的结构和状况，包括管道的破损和老化程度，管道内部的积水情况等。

这为城市排水项目提供了重要的参考数据，为排水管道的维护和修复提供了依据。

2. 实时监测管道运行状况：排水管道的运行状况直接关系到城市的正常运转和居民的生活质量。

利用管道CCTV检测技术可以实时监测管道的运行状况，包括管道内部的积水情况、异物堵塞等，及时发现和解决问题，确保排水管道的正常运行。

3. 预防管道灾害事件：排水管道的破裂和堵塞等灾害事件往往会对城市的正常运转和居民的生活造成严重影响。

利用管道CCTV检测技术可以及早发现潜在问题，采取相应的维护和修复措施，预防排水管道灾害事件的发生，保障城市的正常运转。

4. 提高排水管道维护效率：传统的排水管道检测方式往往需要大量的人力和物力，并且效率低下。

精品文档精品文档排水管道电视检测是采用一个闭路电视系统(Closed Circuit Television)，通过控制在管道内行走的机器人摄像头远程采集图象，并通过有线传输方式，把图象进行显示和记录的集成系统。

管道 CCTV 电视检测系统是由三部份组成：主控器、控制线缆架、带摄像镜头的“机器人”爬行器。

主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。

当完成 CCTV 的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV 影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。

常用 CCTV 检测设备：E36B+管道潜望人SINGA200 管道机器SINGA300 管道机器人CCTV 检测的基本步骤如下：采集资料现场勘察------编制检测方案----清洗疏堵排水----- 用 CCTV 检测系统进行检测并采集影像资料-----总结数据，出检测报告------验收数据准确度---提交评估报告。

(1)管道检测前搜集的资料如下：a)该管线平面图。

b)该管道竣工图等技术资料。

c)已有该管道的检测资料。

(2)现场勘察资料如下：a) 察看该管道周围地理、地貌、交通和管道分布情况。

b) 开井目视水位、积泥深度及水流。

c) 核对资料中的管位、管径、管材。

(3)确定检测技术方案：a) 明确检测的目的、范围、期限。

b) 针对已有资料认真分析确定检测技术方案包括:管道如何封堵；管道清洗的方法；对已存在的问题如何解决；制定安全措施等(4)管道竣工验收检测前技术要求：a) 应将管道进行严密性试验，并向检测人员出示该管道的闭气或者闭水的试验记录。

b) 检测前应确保管道内积水不超过管径的 5%。

排水管道CCTV检测技术介绍1 CCTV检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。

根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。

对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。

而对于人员无法进入的管道，必须采用其他方法。

现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。

该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。

通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。

技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。

针对管内水位较高的情况，CCTV 不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S 公司、Telespec、Pearpoint与Radiodetection等等。

虽然CCTV检测系统种类繁多，但是其功能大同小异。

通常，CCTV系统公司有自走式和牵引式两种。

近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。

CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。

相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。

非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。

国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。

管道CCTV检测技术在城市排水项目中的应用研究一、管道CCTV检测技术简介管道CCTV检测技术是指利用闭路电视摄像机和相关设备对排水管道内部进行实时监控、录像和评估的一种检测技术。

通过将摄像设备放入管道内部，工作人员可以清晰地观察管道内部的状况，发现管道的破损、堵塞、渗漏以及结垢等问题。

这项技术不仅能够直观地看到管道内部的情况，还可以对管道进行实时监测和录像记录，为后续的维护和修复工作提供重要的依据。

相较于传统的排水管道检测方法，如挖掘开挖法和水压检测法，管道CCTV检测技术具有成本较低、检测速度快、对管道无破坏等优点，因而被广泛应用于城市排水系统的建设和维护中。

2. 城市排水管道维护城市排水管道的维护工作是确保排水系统正常运行的重要保障。

而传统的排水管道维护方法通常是采用清淤、除渣和疏通管道等机械作业，不但效率低，而且无法全面了解管道内部的情况。

而采用管道CCTV检测技术，则可以直接观察管道内部的情况，发现并定位管道破损、渗漏和结垢等问题。

这样一来，维护人员可以有针对性地采取相应的维护措施，提高了维护工作的精准度和效率。

管道CCTV检测技术还可以提前发现潜在的问题，避免了由于管道故障导致的严重后果。

3. 城市排水管道改造随着城市建设的不断完善和老旧排水管道的更新换代，城市排水管道的改造工程成为了一项重要任务。

传统的管道改造工程通常需要对原有管道进行拆除和更换，不仅费时费力，而且对周围环境和市民生活造成了很大的影响。

而采用管道CCTV检测技术，则可以对原有管道进行全面评估和定位，并发现管道的破损和老化情况。

这样一来，可以准确定位管道的问题部位，采取相应的修复措施，而无需对整条管道进行拆除和更换，降低了改造工程的成本和影响。

三、管道CCTV检测技术在城市排水项目中存在的问题虽然管道CCTV检测技术在城市排水项目中有着广泛的应用前景，但是在实际应用过程中还存在一些问题和挑战。

管道CCTV检测技术需要专业的技术人员进行操作，而且对设备的要求也比较高，这就需要相关部门加大对技术人员的培训和设备的更新换代。

CCTV管道内窥检测城市排水管道现状检测CCTV管道内窥检测技术起源于二十世纪六十年代，主要应用在城市排水管道系统的检测，随着科学技术的不断进步,特别是计算机技术的高速发展，该项技术得到了广泛的发展,CCTV管道内窥检测技术在我国仍处起步阶段，随着国家对城市排水管道设施投入力度不断加大，人们环保意识不断增强，城市排水管道的管理维护将会得到应有的重视，CCTV管道内窥检测技术也将会得到广泛应用。

１、CCTV管道内窥检测技术工作原理.通过摄像机器人对管道内部进行全程摄像检测，对管道内的锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像，实现管道内部长距离检测，实时观察并能够保存录像资料，将录像传输到地面，由专业的检测工程师对所有的影像资料进行判读,通过专业知识和专业软件对管道现状进行分析、评估，有效地查明管道内部防腐质量、腐蚀状况及涌水管道、涌水点的准确位置,科学全面地了解管道的现状，编写管道现状报告，并对排水管道运行质量及功能进行评价，为管道的定点修复、新铺管道的竣工验收以及管道修复前的方案设计、修补过程中的施工监测、修补后复测等提供经济、有效的检测方法。

CCTV管道内窥检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人"爬行器。

操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图像通过线缆传输到主控器显示屏上,操作员可实时的监测管道内部状况，同时将原始图像记录存储下来，做进一步的分析。

２、CCTV管道内窥检测技术工作程序。

检测工作程序包括：收集资料、现场勘察、工作设计、现场检测、资料处理、编制报告.实际工作中，根据工程量的大小和具体要求,这些程序可做适当修改或补充。

在某些情况下,要推进CCTV检测就必须清洗排水道,通过移除淤泥油污和碎片沉积，可以很好地得到管道状态的精确评估，这项清洗工作是通过使用高压喷水装置来完成。

３、CCTV管道内窥检测技术影像判读方法。
