中间相炭微球

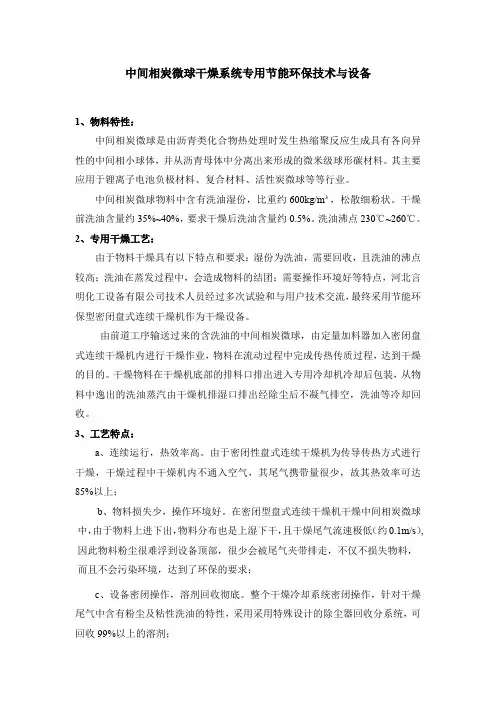

中间相炭微球干燥系统专用节能环保技术与设备1、物料特性：中间相炭微球是由沥青类化合物热处理时发生热缩聚反应生成具有各向异性的中间相小球体，并从沥青母体中分离出来形成的微米级球形碳材料。

其主要应用于锂离子电池负极材料、复合材料、活性炭微球等等行业。

中间相炭微球物料中含有洗油湿份，比重约600kg/m³，松散细粉状。

干燥前洗油含量约35%~40%，要求干燥后洗油含量约0.5%。

洗油沸点230℃~260℃。

2、专用干燥工艺：由于物料干燥具有以下特点和要求：湿份为洗油，需要回收，且洗油的沸点较高；洗油在蒸发过程中，会造成物料的结团；需要操作环境好等特点，河北言明化工设备有限公司技术人员经过多次试验和与用户技术交流，最终采用节能环保型密闭盘式连续干燥机作为干燥设备。

由前道工序输送过来的含洗油的中间相炭微球，由定量加料器加入密闭盘式连续干燥机内进行干燥作业，物料在流动过程中完成传热传质过程，达到干燥的目的。

干燥物料在干燥机底部的排料口排出进入专用冷却机冷却后包装，从物料中逸出的洗油蒸汽由干燥机排湿口排出经除尘后不凝气排空，洗油等冷却回收。

3、工艺特点：a、连续运行，热效率高。

由于密闭性盘式连续干燥机为传导传热方式进行干燥，干燥过程中干燥机内不通入空气，其尾气携带量很少，故其热效率可达85%以上；b、物料损失少，操作环境好。

在密闭型盘式连续干燥机干燥中间相炭微球中，由于物料上进下出，物料分布也是上湿下干，且干燥尾气流速极低（约0.1m/s）,因此物料粉尘很难浮到设备顶部，很少会被尾气夹带排走，不仅不损失物料，而且不会污染环境，达到了环保的要求；c、设备密闭操作，溶剂回收彻底。

整个干燥冷却系统密闭操作，针对干燥尾气中含有粉尘及粘性洗油的特性，采用采用特殊设计的除尘器回收分系统，可回收99%以上的溶剂；d、设备可调性强，物料干燥均匀可调。

可通过调整设备转速、导热油流量、导热油温度、耙叶形式、尺寸和角度、调整料层厚度、耙臂数量、物料加入量和盘式连续干燥机中干燥盘使用数量，能方便的调整物料干燥的效果；e、设备运行稳定、寿命长、操作简单；f、产品质量好；g、采用特制耙叶装置，使物料不易在干燥盘上粘结；h、干燥前湿物料流动性差，常规的加料器会发生物料架桥现象，言明公司根据多年工程经验，设计出专用防架桥定量加料器，保证物料均匀定量连续的加入干燥机中。

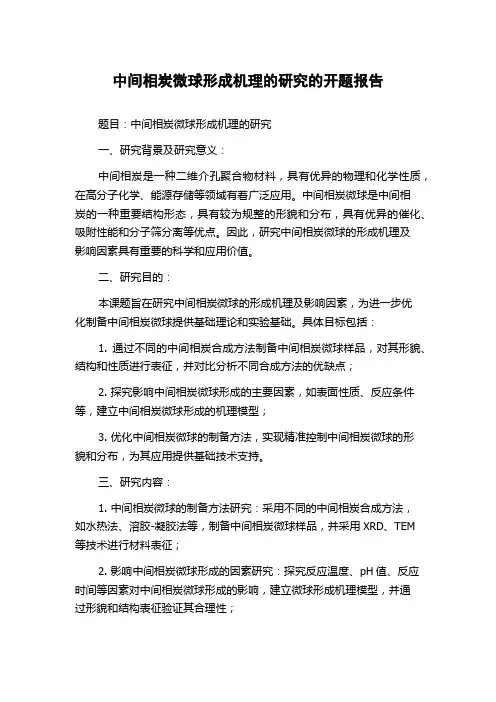

中间相炭微球形成机理的研究的开题报告题目：中间相炭微球形成机理的研究一、研究背景及研究意义：中间相炭是一种二维介孔聚合物材料，具有优异的物理和化学性质，在高分子化学、能源存储等领域有着广泛应用。

中间相炭微球是中间相炭的一种重要结构形态，具有较为规整的形貌和分布，具有优异的催化、吸附性能和分子筛分离等优点。

因此，研究中间相炭微球的形成机理及影响因素具有重要的科学和应用价值。

二、研究目的：本课题旨在研究中间相炭微球的形成机理及影响因素，为进一步优化制备中间相炭微球提供基础理论和实验基础。

具体目标包括：1. 通过不同的中间相炭合成方法制备中间相炭微球样品，对其形貌、结构和性质进行表征，并对比分析不同合成方法的优缺点；2. 探究影响中间相炭微球形成的主要因素，如表面性质、反应条件等，建立中间相炭微球形成的机理模型；3. 优化中间相炭微球的制备方法，实现精准控制中间相炭微球的形貌和分布，为其应用提供基础技术支持。

三、研究内容：1. 中间相炭微球的制备方法研究：采用不同的中间相炭合成方法，如水热法、溶胶-凝胶法等，制备中间相炭微球样品，并采用XRD、TEM等技术进行材料表征；2. 影响中间相炭微球形成的因素研究：探究反应温度、pH值、反应时间等因素对中间相炭微球形成的影响，建立微球形成机理模型，并通过形貌和结构表征验证其合理性；3. 中间相炭微球制备方法的优化研究：通过改变反应条件、添加助剂等方法，实现中间相炭微球形貌和分布的优化，进一步探究中间相炭微球的应用前景。

四、研究方法：本课题主要采用实验研究和理论模型相结合的方法，其中实验研究主要包括样品制备和表征，通过不同的实验方案和技术手段获得关键数据；理论研究主要包括数据分析和建模，通过对实验数据的统计和分析，建立模型，探究中间相炭微球形成机理及影响因素。

五、预期成果：1. 制备了一系列中间相炭微球样品，并对其形貌和结构进行了表征和分析；2. 探究了影响中间相炭微球形成的主要因素，并建立微球形成的机理模型；3. 优化了中间相炭微球的制备方法，实现了更高的精准度和可控性。

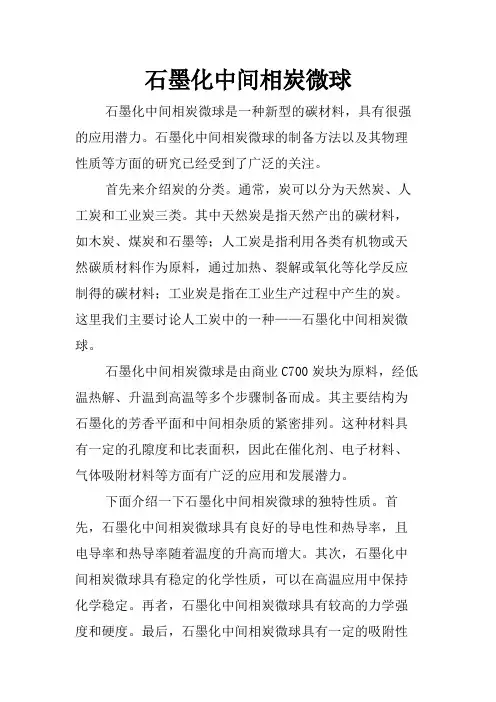

石墨化中间相炭微球石墨化中间相炭微球是一种新型的碳材料，具有很强的应用潜力。

石墨化中间相炭微球的制备方法以及其物理性质等方面的研究已经受到了广泛的关注。

首先来介绍炭的分类。

通常，炭可以分为天然炭、人工炭和工业炭三类。

其中天然炭是指天然产出的碳材料，如木炭、煤炭和石墨等；人工炭是指利用各类有机物或天然碳质材料作为原料，通过加热、裂解或氧化等化学反应制得的碳材料；工业炭是指在工业生产过程中产生的炭。

这里我们主要讨论人工炭中的一种——石墨化中间相炭微球。

石墨化中间相炭微球是由商业C700炭块为原料，经低温热解、升温到高温等多个步骤制备而成。

其主要结构为石墨化的芳香平面和中间相杂质的紧密排列。

这种材料具有一定的孔隙度和比表面积，因此在催化剂、电子材料、气体吸附材料等方面有广泛的应用和发展潜力。

下面介绍一下石墨化中间相炭微球的独特性质。

首先，石墨化中间相炭微球具有良好的导电性和热导率，且电导率和热导率随着温度的升高而增大。

其次，石墨化中间相炭微球具有稳定的化学性质，可以在高温应用中保持化学稳定。

再者，石墨化中间相炭微球具有较高的力学强度和硬度。

最后，石墨化中间相炭微球具有一定的吸附性能和孔隙度，可以作为气体或液体的吸附材料或分离材料。

石墨化中间相炭微球的制备方法多种多样，这里我们介绍其中一种比较通用的制备方法。

首先需要将商业C700炭块破碎成小块，然后在真空条件下进行低温热解预处理。

接着将预处理后的炭块在氮气气氛下加热至高温，并控制加热速度和保温时间，使炭块经历多次升温和冷却过程。

最后将炭块表面的硑子去除，得到石墨化中间相炭微球。

总结一下，石墨化中间相炭微球是一种具有较好应用前景的新型碳材料。

它具有良好的电导性、热导率、稳定的化学性质、高强度和硬度、一定的吸附性能和孔隙度等特点，可以在催化剂、电子材料、气体吸附材料等领域有广泛的应用前景。

其制备方法多种多样，可以通过不同的条件控制来实现材料的特殊性质。

2023年中间相炭微球行业市场前景分析近年来，中间相炭微球行业市场形势逐渐向好，市场前景非常广阔。

中间相炭微球是一种多孔材料，具有高比表面积、高孔容量、高化学稳定性、高机械强度、可控的孔径大小等优良性能，被广泛应用于催化、吸附、气体存储等领域。

本文将从各方面对中间相炭微球行业市场前景进行分析。

一、行业市场现状近年来，中间相炭微球行业市场呈现出较快的增长趋势。

据市场研究机构的数据显示，2019年，中国中间相炭微球市场规模已经超过 50 亿元，未来几年市场规模有望保持高速增长。

随着环保意识的提高和工业转型升级的需求，中间相炭微球制造业将迎来更好的发展机遇。

二、行业发展趋势1. 先进技术的推广：随着科技的不断发展，新型材料的研发不断涌现，中间相炭微球也不例外。

新材料、新工艺、新设备的推广应用，及制造工艺的不断升级，将成为该行业发展的一大助推力。

2. 行业多元化：中间相炭微球在很多领域中都有应用，而不止是在催化剂这一领域。

未来，随着中间相炭微球的性能不断提升，将会有更多的领域使用中间相炭微球。

3. 国家政策的支持：随着国家环保政策的逐渐加强，中间相炭微球行业将会得到更大的发展机会。

政策的支持以及激励措施将促进创新和技术进步，也将推动整个行业的发展。

三、行业市场前景1. 催化剂领域：中间相炭微球被广泛应用于催化剂领域，如精细化学品、化工和医药等领域。

未来，随着中间相炭微球性能的不断提升，其在催化剂领域中的应用将会愈加广泛。

2. 气体存储领域：中间相炭微球具有高的孔容量和易于填充的特点，因此在气体存储领域中应用广泛。

其主要应用领域包括天然气、氢气等能源的存储。

3. 其他领域：中间相炭微球还可以应用于污染物吸附、过滤和分离、电化学储能等领域。

随着技术的进步和市场的需求，中间相炭微球的应用领域将不断扩大。

总之，中间相炭微球行业前景广泛，发展前景看好。

随着环保意识的提高以及工业转型升级的需求，中间相炭微球制造业将在市场中占据一席之地。

中间相炭微球中间相炭微球(MCMB)是日本的Honda和Yamada于1973年从沥青中间相中通过溶剂选择分离出的，在此以后，对MCMB的研究快速发展起来。

MCMB是液晶状各向异性的小球体，它具有杰出的物化性能，如化学稳定性、热稳定性、优良的导热导电性能，是一种新型的具有很大发展潜力和应用前景的炭材料，因此它的出现引起了炭材料学界研究的兴趣。

MCMB由于其具有均匀的粒径和良好的球形特点，又兼具有独特的分子层面平行堆砌结构和自粘结性，已成为非常优质的炭材料前驱体，目前已被用于制备高强度高密度炭材料、高比表面积活性炭材料、高效吸附材料、催化剂载体、锂离子电池负极材料1等一系列高性能材料。

本文概述了MCMB的制备方法，及其生长机理和影响因素，并介绍了MCMB在高强高密各向同性炭材料、锂离子电池负极材料等方面的应用。

1中间相炭微球的制备1．1 中间相球体的生成、生长和融并MCMB的制备是以液相炭化理论为指导。

按照液相炭化理论，含有多环芳烃重质成分的烃类，液相炭化过程中生成大量的中间相小球体，要得到粒径均匀、形貌好的MCMB关键在于聚合过程中，怎样适当控制小球体的生长，并阻止小球体之间的融并，这就要控制好液晶分子的生长速率和流动性。

为了能够制备出性能更优异的MCMB，国内外学者对碳质中间相的形成理论进行了广泛而深入的研究，并提出了极具代表性的三种理论；一种为中间相形成机理的传统解释，有机芳香类化合物如煤焦油、沥青等在350～500℃下液相炭化，体系内不断进行着热分解以及热缩聚反应，脱氢后，形成了大量高聚物大分子，随着聚合程度的加深，分子量不断长大，到一定程度后，在范德华力的作用下形成片层叠合，为了体系内两相之间的稳定，片层堆叠到一定程度，形成具有各向异性的中间相小球体，中间相小球体继续聚合母液中的小分子，同时球体之间相互碰撞融并，逐渐成长为大的球体，这就是MCMB生成，生长和融并的过程。

对中间相形成机理进一步完善，提出了“微域构筑”理论，认为应该先由片状芳香分子组装成片状分子堆积单元，然后再堆叠成球形的微域，最后由微域堆积成中间相球体。

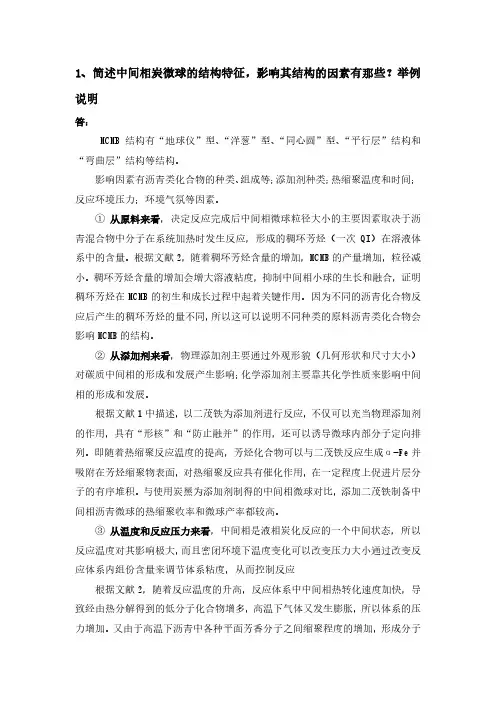

1、简述中间相炭微球的结构特征，影响其结构的因素有那些？举例说明答：MCMB结构有“地球仪”型、“洋葱”型、“同心圆”型、“平行层”结构和“弯曲层”结构等结构。

影响因素有沥青类化合物的种类、组成等；添加剂种类；热缩聚温度和时间；反应环境压力；环境气氛等因素。

①从原料来看，决定反应完成后中间相微球粒径大小的主要因素取决于沥青混合物中分子在系统加热时发生反应，形成的稠环芳烃（一次QI）在溶液体系中的含量。

根据文献2，随着稠环芳烃含量的增加，MCMB的产量增加，粒径减小。

稠环芳烃含量的增加会增大溶液粘度，抑制中间相小球的生长和融合，证明稠环芳烃在MCMB的初生和成长过程中起着关键作用。

因为不同的沥青化合物反应后产生的稠环芳烃的量不同，所以这可以说明不同种类的原料沥青类化合物会影响MCMB的结构。

②从添加剂来看，物理添加剂主要通过外观形貌（几何形状和尺寸大小）对碳质中间相的形成和发展产生影响；化学添加剂主要靠其化学性质来影响中间相的形成和发展。

根据文献1中描述，以二茂铁为添加剂进行反应，不仅可以充当物理添加剂的作用，具有“形核”和“防止融并”的作用，还可以诱导微球内部分子定向排列。

即随着热缩聚反应温度的提高，芳烃化合物可以与二茂铁反应生成α-Fe并吸附在芳烃缩聚物表面，对热缩聚反应具有催化作用，在一定程度上促进片层分子的有序堆积。

与使用炭黑为添加剂制得的中间相微球对比，添加二茂铁制备中间相沥青微球的热缩聚收率和微球产率都较高。

③从温度和反应压力来看，中间相是液相炭化反应的一个中间状态，所以反应温度对其影响极大，而且密闭环境下温度变化可以改变压力大小通过改变反应体系内组份含量来调节体系粘度，从而控制反应根据文献2，随着反应温度的升高，反应体系中中间相热转化速度加快，导致经由热分解得到的低分子化合物增多，高温下气体又发生膨胀，所以体系的压力增加。

又由于高温下沥青中各种平面芳香分子之间缩聚程度的增加，形成分子量大、热力学稳定的稠环芳烃，使体系的粘度增大，导致中间相沥青软化点随反应温度的升高而升高，而且这种反应导致了中间相小球的生成和生长，提高了中间相小球的粒径。
