PLC与工控机的串口通信设计

MCGS与PLC的通信方法MCGS（Machine Control & Graphic System）是一种人机界面和监控系统，而PLC（Programmable Logic Controller）则是一种可编程逻辑控制器。

MCGS和PLC可以通过多种通信方法实现数据的交互和控制指令的传输。

下面将详细介绍MCGS与PLC的通信方法。

1.RS232串口通信：RS232串口通信是一种常见的MCGS与PLC通信方式。

MCGS和PLC分别通过串口线连接，使用串口通信协议进行数据的传输。

RS232串口通信速率较低，但简单、稳定且易于实现。

2.RS485串口通信：RS485串口通信是一种多点通信方式，适用于多个PLC与一个MCGS之间的通信。

MCGS作为主站，PLC作为从站。

RS485串口通信速率较高，可实现快速数据传输。

3.网口通信：网口通信是一种基于以太网的通信方式，实现了MCGS与PLC之间的远程通信。

通过网口通信，MCGS可以连接到PLC所在的局域网或广域网，并实现数据的实时传输和控制指令的发送。

4.MODBUS通信：MODBUS是一种通用的串行通信协议，常用于MCGS与PLC之间的通信。

MODBUS可以通过RS485串口通信或网口通信实现，支持多种数据类型，包括寄存器读写、线圈状态读写等。

5. OPC通信：OPC（OLE for Process Control）是一种开放的标准，用于实现不同设备和软件之间的通信。

MCGS和PLC可以通过OPC通信实现数据的共享和交互，实现高效的生产监控与控制。

6.移动通信：随着移动互联网的普及，MCGS与PLC之间也可以通过移动通信方式实现远程监控和控制。

通过移动数据通信网络（如4G、5G等），MCGS可以连接到PLC所在的远程设备，并实时获取数据和发送控制指令。

需要注意的是，不同的通信方式适用于不同的应用场景，具体的选择应根据实际需求和系统要求进行。

此外，通信时需确保通信设备的参数设置正确，如波特率、数据位、校验位等。

优点
无需铺设电缆，灵活性高，可移动性强。
通信原理
利用无线信号传输数据和控制指令。
缺点
传输速度和实时性可能受到限制，信号可能 受到干扰或衰减。
以太网连接
01
适用场景
适用于需要高速、稳定、长距离通 信的环境。
优点
传输速度快，实时性好，扩展性强 ，易于维护。
03
02
通信原理
通过以太网协议进行数据传输和控 制。
通信方式
工控机和PLC之间通过串行通信或网络通信等方式进行数据 交换，实现信息共享和控制协同。通信协议一般为Modbus 、Profibus、EtherNet/IP等工业标准协议。
02
CATALOGUE
工控机与PLC的通信协议
串行通信协议
总结词
串行通信协议是一种简单的、低成本 的通信方式，通过一条或多条数据线 进行数据传输。
详细描述
串行通信协议采用异步或同步串行数 据格式，通过一条数据线发送数据， 另一条数据线接收数据。常见的串行 通信协议包括RS-232、RS-485和RS422等。
工业以太网协议
总结词
工业以太网协议是一种基于以太网技术的通信协议，用于实现工控机与PLC之间的高速、可靠的数据传输。
详细描述
工业以太网协议采用TCP/IP协议栈，支持多种通信速率，如10Mbps、100Mbps和1Gbps等。它能够实现远程 监控、数据采集和实时控制等功能，广泛应用于现代工业自动化领域。
AI技术实现预测性维护
通过AI技术对工控机与PLC的通信数据进行 深度分析，可以预测设备故障和维护需求， 实现预测性维护，降低维护成本和停机时间
。
THANKS
感谢观看
缺点
需要配置网络设备和IP地址，对网络 稳定性要求较高。

plc怎么和网口串口通讯PLC如何与网口和串口进行通讯导语：在现代工业自动化领域，PLC（可编程逻辑控制器）是非常常见的控制设备。

而与外部设备进行通讯是PLC的重要功能之一。

本文将介绍PLC如何与网口和串口实现通讯，并探讨其应用领域和优势。

一、PLC与网口通讯PLC与网口的通讯称为以太网通讯，采用网络协议进行数据交换，能够实现设备之间的高速传输。

PLC通过网口与上位机、其他设备等进行数据通讯，实现监控、数据采集、远程操作等功能。

1. 硬件连接PLC需通过网线连接到网络交换机或路由器，确保网络通畅。

一般来说，PLC具有内置的以太网接口，只需要将网线连接到PLC的以太网口即可开始通讯。

2. 配置参数PLC与网口通讯前需要进行一些参数配置。

首先，配置IP地址、子网掩码和网关。

IP地址是PLC在网络中的身份标识，子网掩码用于指定与PLC相连的设备是否属于同一网络，网关则指定网络中的出口。

其次，配置PLC的MAC地址，以保证能够正确寻址和传输数据。

最后，配置通讯协议和端口号，确定与上位机进行通讯时所需的规则和端口。

3. 通讯协议通讯协议是PLC与上位机之间进行数据交换的规则，常用的有Modbus TCP、Ethernet/IP、PROFINET等。

根据实际需求选择合适的通讯协议，并在PLC和上位机之间进行相应的配置和参数设置。

同时，在通讯过程中确定数据传输格式、数据长度、起始地址等，以确保数据的准确传输。

二、PLC与串口通讯与网口不同，串口通讯是PLC与其他设备进行点对点的数据交换，适用于距离较远、数据传输量较小的场景。

串口通讯有多种类型，常见的有RS-232和RS-485。

1. 硬件连接PLC与串口设备通过串口线连接，RS-232通常使用DB9接口，RS-485通常使用RJ45接口。

将PLC和串口设备的串口线正确连接后，可以开始进行串口通讯。

2. 配置参数串口通讯的参数配置包括波特率、数据位、停止位和校验位等。

4 工控机需要解决 的问题
《工控机与PLC的通信设计》这 一课题旨在设计一输送管线静水 压试验系统，能够对测试的内容 进行报表输出
3 工控机的应用
工控机系统是指以工控机为核心 的控制系统,工控机系统包括硬件 系统和软件系统
在此录入上述图表的综合分析结论，录入结论
通信的基本知识
4.PLC的通信
1.计算机通信的 概念
进度｡
AC-DC变压稳压电源模块
• 现场+12V和+5V电源的设计 • 因为现场需要用到两种直流电,所以为
了节约成本,将其电路设计如右:
控制室电压源的设计
结果分析与调试
结果分析 在数据采集器中A/D0804是属 于8位模数转换器,因此当放大电 路的输出电压是0至5V时,A/D 0804最小测量电压是19.6mv｡在 测试管线中的压力传感器的测量
PLC控制器的功能流程图如下图
PLC控制器的功能流程图
上位机的软件分析与设计
界面设计 根据课题的设计要求,可以规
划出上位机软件界面,如图 22.上位机软件界面包括:登 陆､开始测试､刷新管线､数据 报表､管线历史曲线查询帮助 命令按钮,数据采集端口号､ PLC控制端口号的选择,以及 管线阀､加压阀的指示和测试
工控机与PLC通信技术
工控机与PLC的通信
B电气091 程欣 10
目录
1 工控机概述 通信的基本知识
2 3 系统分析与设计
结果分析与调试 4
工控机概述
1
工控机的概念
工业控制机是指对工业生产过程 及其机电设备､工艺装备进行测量 与控制用的计算机,简称工控机
2 工控机的组成
工业控制机由计算机基本系统和 过程I/O系统组成

PLC与单片机串口通信的实现探讨随着科技的不断发展，工业自动化已经成为了现代工业生产的主要发展方向之一。

在自动化控制系统中，PLC（Programmable Logic Controller，可编程逻辑控制器）和单片机是两种常见的控制设备。

它们在工业控制领域中起着非常重要的作用。

在很多情况下，PLC与单片机需要进行互联，实现数据的传输和交换。

本文将从PLC与单片机串口通信的实现方式进行探讨，为工业自动化控制系统的设计和实现提供一些参考和帮助。

一、PLC与单片机串口通信的基本原理PLC与单片机之间的串口通信，通常采用的是RS232或RS485通信协议。

RS232是一种点对点的通信协议，通信距离较短，适用于PLC与单片机之间的本地通信。

而RS485是一种多点通信协议，通信距离较远，适用于大型工业控制系统中的远程通信。

通过串口通信，PLC和单片机可以进行数据的传输和交换，实现控制指令的发送和接收，从而实现工业自动化控制系统的协调运行。

1. RS232串口通信在使用RS232串口通信时，PLC和单片机之间需要通过串口模块进行连接。

一般情况下，PLC的通信口是RS232接口，而单片机需要通过RS232转TTL模块来实现与PLC的通信。

通过串口模块的连接，PLC与单片机之间可以实现双向通信，进行数据的传输和交换。

在通信过程中，需要注意串口通信协议的设置和数据格式的统一，以确保数据的准确传输和接收。

PLC与单片机串口通信广泛应用于工业自动化控制系统中，例如：自动化生产线、工业机器人、智能仓储系统等。

在这些应用场景中，PLC负责整个控制系统的统一管理和协调运行，而单片机则负责局部设备的具体控制和操作。

通过串口通信，PLC和单片机可以实现实时的数据交换和控制指令的传输，从而实现整个控制系统的高效运行和协调工作。

在进行PLC与单片机串口通信时，需要注意以下几个方面：首先是通信协议的选择和配置，需要根据具体的通信要求选择合适的通信协议和数据格式，并进行相应的设置和调试。

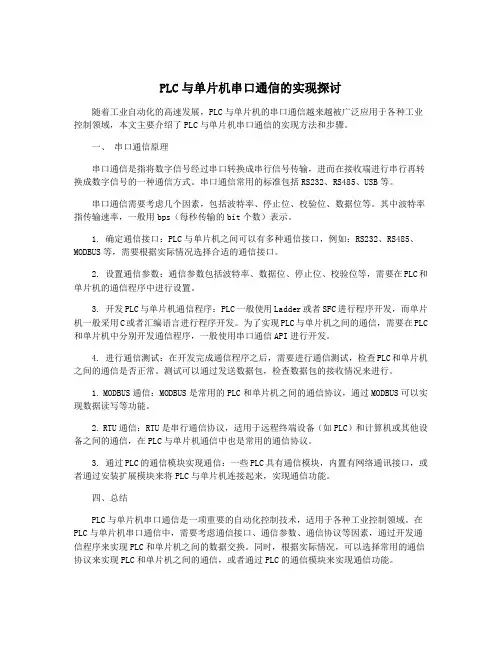

PLC与单片机串口通信的实现探讨随着工业自动化的高速发展，PLC与单片机的串口通信越来越被广泛应用于各种工业控制领域，本文主要介绍了PLC与单片机串口通信的实现方法和步骤。

一、串口通信原理串口通信是指将数字信号经过串口转换成串行信号传输，进而在接收端进行串行再转换成数字信号的一种通信方式。

串口通信常用的标准包括RS232、RS485、USB等。

串口通信需要考虑几个因素，包括波特率、停止位、校验位、数据位等。

其中波特率指传输速率，一般用bps（每秒传输的bit个数）表示。

1. 确定通信接口：PLC与单片机之间可以有多种通信接口，例如：RS232、RS485、MODBUS等，需要根据实际情况选择合适的通信接口。

2. 设置通信参数：通信参数包括波特率、数据位、停止位、校验位等，需要在PLC和单片机的通信程序中进行设置。

3. 开发PLC与单片机通信程序：PLC一般使用Ladder或者SFC进行程序开发，而单片机一般采用C或者汇编语言进行程序开发。

为了实现PLC与单片机之间的通信，需要在PLC 和单片机中分别开发通信程序，一般使用串口通信API进行开发。

4. 进行通信测试：在开发完成通信程序之后，需要进行通信测试，检查PLC和单片机之间的通信是否正常。

测试可以通过发送数据包，检查数据包的接收情况来进行。

1. MODBUS通信：MODBUS是常用的PLC和单片机之间的通信协议，通过MODBUS可以实现数据读写等功能。

2. RTU通信：RTU是串行通信协议，适用于远程终端设备（如PLC）和计算机或其他设备之间的通信，在PLC与单片机通信中也是常用的通信协议。

3. 通过PLC的通信模块实现通信：一些PLC具有通信模块，内置有网络通讯接口，或者通过安装扩展模块来将PLC与单片机连接起来，实现通信功能。

四、总结PLC与单片机串口通信是一项重要的自动化控制技术，适用于各种工业控制领域。

在PLC与单片机串口通信中，需要考虑通信接口、通信参数、通信协议等因素，通过开发通信程序来实现PLC和单片机之间的数据交换。

plc和计算机间串行通讯程序设计PLC和计算机间的串行通讯可以通过多种协议，如RS232、RS485、Modbus等进行。

其基本原理是通过串行通讯口将PLC和计算机连接起来，然后通过编程实现对PLC进行读写操作，以实现数据的交换。

具体的串行通讯程序设计需要考虑以下几个方面：
1. 确定通讯协议：在实现串行通讯时，需要确定通讯协议，比如RS232、RS485、Modbus等，然后根据协议要求对通讯口进行配置。

2. 配置串行通讯口：对于不同的通讯协议，需要对串行通讯口进
行不同的配置，如波特率、数据位、校验位等。

3. 编写数据收发程序：通过编写数据收发程序，可以实现对PLC
和计算机之间数据的交换。

一般来说，先发送数据请求给PLC，PLC接
收请求后返回数据，然后计算机再对收到的数据进行解析和处理。

4. 错误处理：在实际的串行通讯中，可能会发生各种错误，如通
讯中断、数据异常等，需要对这些错误进行处理，以保证程序的稳定
性和可靠性。

总的来说，串行通讯程序设计需要充分了解通讯协议和串行通讯
口的相关知识，同时需要对PLC和计算机之间的通讯进行严谨的设计
和实现，以确保程序的正常运行。

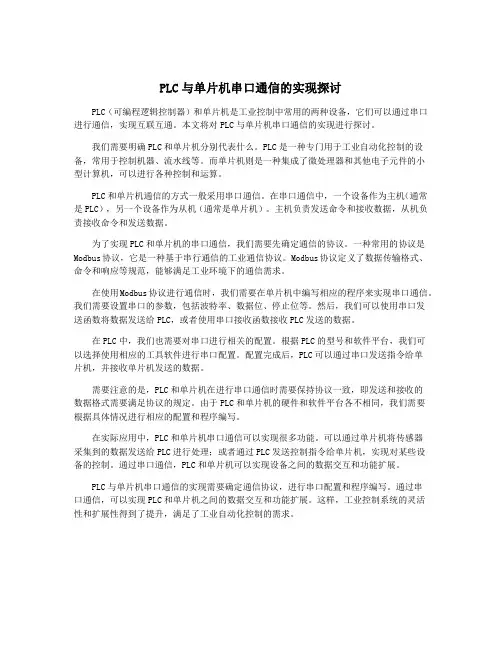

PLC与单片机串口通信的实现探讨PLC（可编程逻辑控制器）和单片机是工业控制中常用的两种设备，它们可以通过串口进行通信，实现互联互通。

本文将对PLC与单片机串口通信的实现进行探讨。

我们需要明确PLC和单片机分别代表什么。

PLC是一种专门用于工业自动化控制的设备，常用于控制机器、流水线等。

而单片机则是一种集成了微处理器和其他电子元件的小型计算机，可以进行各种控制和运算。

PLC和单片机通信的方式一般采用串口通信。

在串口通信中，一个设备作为主机（通常是PLC），另一个设备作为从机（通常是单片机）。

主机负责发送命令和接收数据，从机负责接收命令和发送数据。

为了实现PLC和单片机的串口通信，我们需要先确定通信的协议。

一种常用的协议是Modbus协议，它是一种基于串行通信的工业通信协议。

Modbus协议定义了数据传输格式、命令和响应等规范，能够满足工业环境下的通信需求。

在使用Modbus协议进行通信时，我们需要在单片机中编写相应的程序来实现串口通信。

我们需要设置串口的参数，包括波特率、数据位、停止位等。

然后，我们可以使用串口发送函数将数据发送给PLC，或者使用串口接收函数接收PLC发送的数据。

在PLC中，我们也需要对串口进行相关的配置。

根据PLC的型号和软件平台，我们可以选择使用相应的工具软件进行串口配置。

配置完成后，PLC可以通过串口发送指令给单片机，并接收单片机发送的数据。

需要注意的是，PLC和单片机在进行串口通信时需要保持协议一致，即发送和接收的数据格式需要满足协议的规定。

由于PLC和单片机的硬件和软件平台各不相同，我们需要根据具体情况进行相应的配置和程序编写。

在实际应用中，PLC和单片机串口通信可以实现很多功能。

可以通过单片机将传感器采集到的数据发送给PLC进行处理；或者通过PLC发送控制指令给单片机，实现对某些设备的控制。

通过串口通信，PLC和单片机可以实现设备之间的数据交互和功能扩展。

PLC与单片机串口通信的实现需要确定通信协议，进行串口配置和程序编写。

PLC与单片机串口通信的实现探讨一、引言本文将探讨PLC与单片机之间通过串口通信实现数据传输和控制的方法和技术，希望对工业自动化领域的技术人员和工程师有所帮助。

二、PLC与单片机的通信方式PLC与单片机之间的通信方式有很多种，比如以太网通信、Modbus通信、CAN通信等。

而在工业控制系统中，串口通信是一种常见的方式。

串口通信是利用串行传输的方式，通过串口（RS232、RS485等）将数据从一个设备传输到另一个设备。

在PLC与单片机之间，常见的串口通信方式有RS232串口通信和RS485串口通信。

RS485串口通信具有传输距离远、传输速率高、抗干扰能力强等优点，在工业控制系统中得到广泛应用。

本文将以RS485串口通信为例，探讨PLC与单片机之间的串口通信实现。

1. 硬件连接在实际应用中，PLC和单片机之间的串口通信需要通过RS485模块进行转换。

具体连接方式如下：PLC端：- PLC的串口接口连接RS485模块的TX、RX、GND端子。

- RS485模块的D+和D-端子连接到PLC的串口RX+和RX-端子。

2. 通信协议在PLC和单片机之间的串口通信中，需要使用一种通信协议来规定数据的传输格式、命令和应答等。

常见的通信协议有Modbus协议、自定义协议等。

在本文中，我们以自定义协议为例，来说明PLC与单片机之间的串口通信实现。

自定义协议的格式如下：起始位（1个字节）+ 数据位（n个字节）+ 校验位（1个字节）+ 终止位（1个字节）起始位和终止位用于标识数据传输的起始和结束，校验位用于对数据进行校验。

3. 通信实现在PLC和单片机之间的串口通信实现过程中，需要定义好数据的传输格式和命令。

在PLC端编写相应的通信指令和数据处理程序，以实现数据的发送和接收。

在单片机端编写相应的串口通信程序，以实现对PLC指令的相应和数据的接收处理。

4. 实际应用一个典型的实际应用场景是，PLC通过串口发送控制命令给单片机，单片机接收到命令后执行相应的控制操作，并将执行结果通过串口返回给PLC。

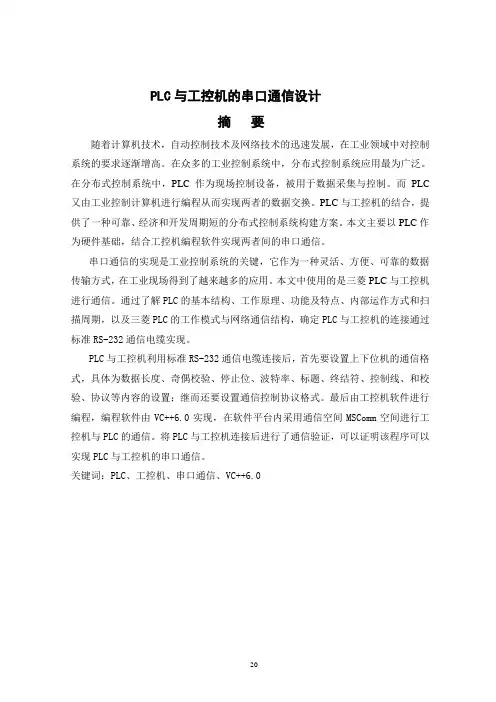

PLC与工控机的串口通信设计摘要随着计算机技术，自动控制技术及网络技术的迅速发展，在工业领域中对控制系统的要求逐渐增高。

在众多的工业控制系统中，分布式控制系统应用最为广泛。

在分布式控制系统中，PLC作为现场控制设备，被用于数据采集与控制。

而PLC 又由工业控制计算机进行编程从而实现两者的数据交换。

PLC与工控机的结合，提供了一种可靠、经济和开发周期短的分布式控制系统构建方案。

本文主要以PLC作为硬件基础，结合工控机编程软件实现两者间的串口通信。

串口通信的实现是工业控制系统的关键，它作为一种灵活、方便、可靠的数据传输方式，在工业现场得到了越来越多的应用。

本文中使用的是三菱PLC与工控机进行通信。

通过了解PLC的基本结构、工作原理、功能及特点、内部运作方式和扫描周期，以及三菱PLC的工作模式与网络通信结构，确定PLC与工控机的连接通过标准RS-232通信电缆实现。

PLC与工控机利用标准RS-232通信电缆连接后，首先要设置上下位机的通信格式，具体为数据长度、奇偶校验、停止位、波特率、标题、终结符、控制线、和校验、协议等内容的设置；继而还要设置通信控制协议格式。

最后由工控机软件进行编程，编程软件由VC++6.0实现，在软件平台内采用通信空间MSComm空间进行工控机与PLC的通信。

将PLC与工控机连接后进行了通信验证，可以证明该程序可以实现PLC与工控机的串口通信。

关键词：PLC、工控机、串口通信、VC++6.0AbstractWith the rapid development of the computer technology, the automaticcontrol technology and the network communication, the demand presented by the industry and mining enterprise to the control system is higher and higher. In the multitudinous industrial control system, the distributed control system’s application is most widespread. In the distributed control system, they usually select PLCas the control device, using in the data acquisition and control. By the industrial control computer, PLC can be programmed to realize the data exchange. The combination of PLC and industrial controlling provides a reliable, economic and short development cycle to build distributed control system. Based on the hardware of the PLC ,the pape combined with software to realize the serial communication between industrial control programming.The implementation of serial communication is the key to the industrial control system, as a flexible, convenient and reliable way of data transmission, is becoming more and more popular in the industrial field of application. The paper use a mitsubishi PLC and industrial computer to realize the communicate. Through understanding the basic structure, working principle, functions and characteristics, internal operation and scan cycle of PLC. And the operation mode of the Mitsubishi PLC and network communication structure, determine the PLC and industrial PC connected via a standard RS - 232 communication cables.PLC and industrial PC using a standard RS-232 communication cable connection, the first to set up the upper and lower position machine communication format, specific to the data length, baud rate, parity, stop bits, and title, terminator, the line of control, and calibration, agreement, etc. Set of content; then set the communication control protocol format. Finally conducted by the industrial computer software programming, the programming software by VC++ 6.0 to realize, in the software platform USES the communication space MSComm space carries on the industrial PC and PLCcommunications. After connect the PLC and industrial control communication verification, to prove the program can realize serial communication of PLC and industrial control.Key word: PLC,industrial control computer, serial port communication, VC++6.0目录第1章绪论1.1 课题研究背景及意义 (25)1.2 国内外发展现状 (26)1.2.1 PCI国内外发展现状 (26)1.2.2 工控机的国内外发展现状 (27)1.3串口通信介绍 (29)1.4本课题主要研究的内容 (30)第2章可编程控制器与工控机的概述2.1PLC的工作原理及功能特点 (32)2.1.1 PLC的基本结构 (32)2.1.2 PLC的主要功能及特点 (33)2.1.3 PLC的工作原理 ............................ 错误!未定义书签。

PLC与单片机之间的串行通信实现方法探讨PLC（可编程逻辑控制器）和单片机是工业自动化领域中常用的控制设备。

它们通常需要进行数据交换和通信，以实现更复杂的控制功能。

本文将探讨PLC与单片机之间的串行通信实现方法。

1. 基于RS485的串行通信RS485是一种常用的串行通信协议，具有传输距离远、抗干扰能力强等特点。

在PLC和单片机之间建立RS485通信可以实现可靠的数据传输。

需要在PLC和单片机之间建立RS485物理连接。

一般使用双线制，其中一条线为发送线（A）、另一条线为接收线（B），同时需要接地线（GND）。

在硬件层面上，PLC和单片机需要通过485转232转换器实现电平转换。

PLC的UART串口通过485转232转换器连接到单片机的串口，以实现数据的传输。

在软件层面上，PLC和单片机需要定义一套通信协议，以规定数据的传输方式、格式和顺序。

通常可以使用Modbus协议来实现PLC与单片机之间的串行通信。

PLC作为Modbus 从站，单片机作为Modbus主站，通过读写寄存器的方式进行数据的读取和写入。

2. 基于CAN总线的串行通信CAN（Controller Area Network）总线是一种高可靠性、高带宽、多节点、实时性强的串行通信协议，广泛应用于汽车电子和工业控制领域。

通过CAN总线实现PLC和单片机之间的串行通信，可以实现多节点的数据交换和实时的控制。

在软件层面上，PLC和单片机需要使用CAN通信协议，如CANOpen或者DeviceNet协议，来实现数据的传输和控制。

在硬件层面上，PLC和单片机需要具备以太网接口，并通过以太网交换机或者路由器连接到同一个局域网中。

在软件层面上，PLC和单片机可以使用TCP/IP协议来实现数据的传输和控制。

PLC作为服务器，单片机则可以作为客户端，通过建立TCP连接来进行数据的读写操作。

PLC与单片机之间的串行通信可以通过不同的通信协议实现，如RS485、CAN总线和以太网。

工业机器人与PLC通信实战教程引言工业机器人和PLC（可编程逻辑控制器）是现代工业自动化的重要组成部分。

它们通常被用于实现生产线的自动化和信息交换。

本文将介绍工业机器人与PLC之间的通信技术以及实战教程，帮助读者了解并应用这些技术。

工业机器人与PLC的通信方式工业机器人与PLC之间的通信可以通过多种方式实现，包括有线通信和无线通信。

常用的有线通信方式包括以太网、RS-485和RS-232等，而无线通信方式则包括Wi-Fi、蓝牙和Zigbee等。

不同的通信方式适用于不同的场景和需求。

在实际应用中，我们需要根据具体情况选择合适的通信方式。

以太网通信实战教程以太网是工业机器人与PLC之间最常用的通信方式之一。

下面将介绍一种以太网通信实战教程。

首先，我们需要确保工业机器人和PLC连接到同一个以太网网络中。

可以通过交换机或路由器实现它们之间的网络连接。

步骤二：配置IP地址在工业机器人和PLC上分别配置IP地址。

我们需要确保它们的IP地址在同一个子网中，确保能够相互通信。

步骤三：配置通信协议选择合适的以太网通信协议，常见的有Modbus、OPC UA和Ethernet/IP等。

根据具体的协议规范进行配置。

步骤四：实现通信根据通信协议的规范，编写相应的代码或配置工具，实现工业机器人和PLC之间的通信。

常见的通信方式包括读取和写入数据寄存器、发送和接收消息等。

RS-485通信实战教程RS-485是一种简单而可靠的工业机器人与PLC通信方式。

下面将介绍一种RS-485通信实战教程。

使用RS-485通信所需的硬件包括RS-485转换器、串口线和电缆等。

首先，将RS-485转换器连接到工业机器人和PLC 的串口上。

步骤二：配置通信参数在工业机器人和PLC上设置RS-485通信的参数，包括串口波特率、数据位、停止位和校验位等。

步骤三：实现通信根据RS-485通信协议的规范，编写代码或使用相应配置工具，实现工业机器人和PLC之间的通信。

PLC与单片机串口通信的实现探讨PLC（可编程逻辑控制器）和单片机都是工业自动化领域常用的控制设备，它们在控制和监视工业过程中起到关键作用。

PLC通常用于控制更复杂的系统，而单片机则用于更简单的控制任务。

在一些应用场景中，需要将PLC与单片机进行串口通信，以实现系统之间的数据交流和协作。

实现PLC与单片机串口通信的方法有很多种，下面将探讨其中一种常用的方法：使用RS485通信协议进行通信。

RS485是一种常用的串口通信协议，具有传输距离远、抗干扰能力强等优点，非常适合工业环境中的通信应用。

步骤：1. 确定通信硬件：首先需要确定PLC和单片机之间的通信硬件设备，包括RS485串口模块。

PLC通常具有自己的通信接口，而单片机需要使用外部的串口模块。

2. 配置通信参数：根据需要确定PLC和单片机之间的通信参数，包括波特率、数据位、校验位等。

这些参数需要在PLC和单片机的程序中进行配置，保持一致。

3. 实现串口通信程序：PLC和单片机需要分别编写相应的串口通信程序，以实现数据的收发和处理。

PLC的程序通常使用PLC编程软件进行编写，而单片机的程序则可以使用C 语言或其他相应的编程语言进行编写。

4. 数据格式协议：为了实现数据的正确传输和处理，需要确定PLC和单片机之间的数据格式协议。

通常可以使用简单的ASCII码或二进制协议进行数据的传输和解析。

5. 测试和调试：完成以上步骤后，需要对通信系统进行测试和调试，确保数据的正确传输和处理。

可以使用调试助手等工具进行数据的监视和分析。

PLC与单片机串口通信的实现需要考虑多方面的因素，包括硬件选型、通信参数、数据格式协议等。

通过以上步骤的实施，可以实现PLC与单片机之间的可靠和稳定的串口通信，为工业自动化系统的控制和监视提供支持。

There has been many steps in automation systems devellopment. During the 1960s and throughout the 1970s, the machine control industry made the transformation from relay-based logic to programmable logic controllers, commonly referred to as PLC controllers. This transformation let the control engineer create systems with extremely high productivity, flexibility and reliability, and revolutionized the machine control market. PLC controller changed the way standard machine control logic was accomplished.
工控机与PLC的通信设计
[摘要]控制系统应用的程度在一定程度上体现出生产力发展的水平｡现代工业生产过程自动化水平的高低决定着这个企业的前途｡可编程逻辑控制器的广泛应用,它已逐渐成为工业控制领域的核心｡
自二十世纪六十年代美国推出可编程逻辑控制器(Programmable Logic Controller,PLC)取代传统继电器控制装置以来,PLC得到了快速发展,在世界各地得到了广泛应用｡同时,PLC的功能也不断完善｡随着计算机技术､信号处理技术､控制技术网络技术的不断发展和用户需求的不断提高,PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能｡今天的PLC不 再局限于逻辑控制,在运动控制､过程控制等领域也发挥着十分重要的作用｡

PLC与单片机串口通信的实现探讨PLC（可编程逻辑控制器）与单片机是工业自动控制领域中常用的控制设备，它们之间通过串口通信的方式进行数据交互。

在实际应用中，PLC可以作为上位机，将控制命令发送给单片机，单片机执行相应的动作并将执行结果返回给PLC。

本文将探讨PLC与单片机串口通信的实现方法。

首先需要明确的是，PLC与单片机之间使用的串口通信协议通常为RS232或RS485。

RS232是一种点对点的单向通信协议，而RS485是一种多点半双工通信协议。

根据具体的应用场景和需求，选择合适的通信协议。

接下来是硬件连接部分。

PLC和单片机之间需要通过串口进行连接，一般有以下几种方式：1. 直接连接：PLC的串口直接与单片机的串口相连，通过一根串口线实现数据传输。

这种连接方式简单、方便，适用于通信距离短、速度要求不高的场景。

2. 通过转接模块连接：由于PLC通常使用的是RS485通信协议，而单片机通常使用的是RS232通信协议，所以需要使用转接模块将RS485信号转换为RS232信号。

这种连接方式适用于PLC和单片机通信距离较远的情况。

在硬件连接完成后，需要在单片机中编写相应的程序来实现串口通信。

通常的步骤如下：1. 设置串口参数：包括波特率、数据位、校验位、停止位等。

确保PLC和单片机的串口参数一致，以便正确通信。

2. 初始化串口：打开串口，设置相应的中断，准备接收和发送数据。

3. 接收数据：当PLC发送数据到单片机时，单片机通过串口接收数据并进行处理。

可以使用中断方式或轮询方式来接收数据，根据实际情况选择合适的方式。

4. 处理数据：根据接收到的数据进行相应的处理和操作。

可以是控制命令、传感器数据等。

根据需求进行逻辑判断和运算。

需要注意的是，PLC和单片机之间的串口通信是异步通信，即数据以字节为单位进行传输。

在数据帧的起始和结束位置通常使用特定的字符来标识。

在以上基础上，还可以进行更加复杂的通信操作，比如使用协议栈来对数据进行封装和解析，增加通信的稳定性和可靠性。

plc网口与串口服务器通讯在现代工业自动化领域中，PLC（Programmable Logic Controller）被广泛应用于各种自动控制系统中。

而要实现PLC与其他设备间的通讯，常常需要借助串口服务器。

本文将探讨PLC 网口与串口服务器通讯的方法、应用以及优势。

一、什么是PLC网口与串口服务器通讯是指通过网络连接PLC 和串口服务器，实现它们之间的数据传输和交互。

PLC通过网口与局域网相连，而串口服务器则以串口方式连接PLC。

通过这种方式，可以有效地扩展PLC的通讯范围，并实现与其他设备的灵活连接。

二、PLC网口与串口服务器通讯的方法1. 基于TCP/IP协议PLC网口通讯一般采用TCP/IP协议进行数据传输。

通过配置PLC的IP地址和端口号，使其与局域网相连。

而串口服务器则通过串口连接PLC，并将串口信号转换成TCP/IP信号。

这样，PLC 就可以通过网口与其他设备进行通讯。

2. 使用串口服务器设备串口服务器是一种通过串口连接设备与网络相连的中间设备。

它可以将串口数据转换成网络数据，并通过网络传输给其他设备。

对于需要与PLC通讯的设备，可以通过串口服务器将其与PLC连接，实现数据传输和交互。

三、PLC网口与串口服务器通讯的应用1. 监控与控制系统通过PLC网口与串口服务器通讯，可以实现对监控与控制系统的实时监测与控制。

例如，工业生产线上的各种传感器和执行机构可以通过串口服务器与PLC连接，实现对生产过程的实时监控和控制。

2. 远程数据采集与控制PLC网口与串口服务器通讯还可以实现对远程设备的数据采集和控制。

例如，某公司的分布式设备位于不同的地点，通过PLC 网口与串口服务器通讯，可以将这些设备的数据传输到中央监控中心，并对其进行远程控制。

3. 数据传输与交互通过PLC网口与串口服务器通讯，可以实现PLC与其他设备之间的数据传输和交互。

例如，PLC可以通过网口连接数据库，实现对数据的读取和写入。

PLC与单片机串口通信的实现探讨随着现代工业自动化技术的发展，PLC（可编程逻辑控制器）和单片机逐渐成为工业控制领域中最重要的设备之一。

PLC作为工业控制的核心，负责控制整个生产系统的运行，而单片机则作为智能化控制的工具，承担了各种控制任务。

在实际工业应用中，PLC和单片机之间经常需要进行数据交换和通信，以实现对生产线的实时监控和控制。

本文将针对PLC和单片机之间的串口通信进行探讨，介绍串口通信的原理和实现方法，并提供一些实用的技巧和经验。

一、串口通信的原理串口通信是一种通过串行通信口进行数据传输的方式，它是将数据一位一位地按照顺序发送和接收，通过一根通信线来完成信息的传递。

在单片机和PLC之间的串口通信中，通常使用的是RS232或RS485标准的串口通信协议。

RS232是一种较为常见的串口通信标准，它采用单工或半双工的通信方式，数据传输速率通常在1~115.2Kbps之间。

RS232标准的串口通信需要使用串口转换芯片（如MAX232）对信号进行转换，以适应单片机和PLC的逻辑电平要求。

RS485是一种高速、远距离传输的串口通信标准，它适用于工业环境中长距离通信和抗干扰能力要求较高的场景。

RS485标准的串口通信需要使用RS485转换芯片（如MAX485）完成信号的转换和驱动，以实现可靠的数据传输。

在实际工业控制系统中，单片机和PLC之间的串口通信可以分为以下几个步骤：1. 硬件连接：首先需要将单片机和PLC的串口通信线连接起来，通常使用2根通信线分别连接单片机和PLC的TX和RX引脚。

如果是使用RS485通信协议，则还需要连接相应的转换芯片。

2. 通信协议：确定单片机和PLC之间的通信协议和数据格式，包括起始位、数据位、停止位和校验位等参数。

通常情况下，PLC和单片机之间的通信采用ASCII码或者Modbus 等工业标准通信协议。

3. 通信程序：编写单片机和PLC之间的串口通信程序，实现数据的发送和接收。
