高频开关电源直流屏操作说明书
特别说明：1．只有专业人员才可对设备进行操作！2．设备标准配置不含以下监测功能：A.电池巡检功能B.开关量监测功能C.支路绝缘监测功能3．以上为可选配置，只有在用户有特别要求时，设备才具有上述功能。
欲获取详细信息，请与我公司联系！1. 概述GZDW□系列高频开关直流电源屏及应急电源柜是我公司吸收消化国内外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。
现已广泛应用于从500KV到10KV 不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等，同时产品出口到中亚、东南亚、非洲等许多国家和地区。
作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，可实现无人值班，是传统直流电源成套装置的理想换代产品。
该系列直流电源柜，采用了近年来发展并已成熟的新技术和元器件（如PLC、智能型整流模块、触摸屏、免维护铅酸蓄电池等），从而使主电路具有线路简单，保护配合合理，控制单元具有以智能化为主的全数字式调节、控制、检测（取代了绝缘监察、过、欠压、闪光等继电器）、信号等功能。
该设备还具有RS485/RS232通讯接口，通过上位机可实现对其的“四遥”，即遥测、遥信、遥调、遥控，可实现无人值守，是新型的直流电源装置。
2．型号说明：G直流标称电压（V）Z D W电池额定容量（Ah）及组数（双组*2）设计序号监控装置（W-微机型 无-省略)电力系统直流装置柜（屏）3. 正常使用条件：3.1海拔不超过2000m。
3.2设备运行期间周围空气温度不高于40℃，不低于-25℃。
3.3日平均相对湿度不大于95%，月平均相对湿度不大于90%。
3.4安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT。
3.5安装垂直倾斜度不超过5%。
3.6使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。
高频开关直流电源系统使用说明-正文
8路10A或
20A或32A；
1路闪光支
路16A；
1路电池开
关100A；
5路63A或
80A或100A。
3个MDL22005或MDL22010
或MDL11010
KDM02
3个MDL22005-2或MDL22010-2
或MDL11010-2或MDL11020-2
MDZ22015-2或
MDZ11020-2
KXT08
图2-3监控系统与外部通讯方式
监控系统可根据用户的需要灵活选择连接方式，既能与变电站综合自动化上位机通过RS232或RS485串行通讯连接，也能够通过以太网接口连接到局域网，以实现远程访问，其它监控设备可以通过本监控系统连接到上位系统。
2.3系统性能特点
2.3.1交流输入：
采用双路交流输入，具有自动切换及声光报警功能，并带有C级交流输入防雷装置。
或MDL11010-2或MDL11020-2
MDZ22015-2或
MDZ11020-2
KXT08
（*）
4个MDL22005-2或MDL22010-2
或MDL11010-2或MDL11020-2
KXT02-3
（*）
充馈电
屏
4个MDL22005或MDL22010
或MDL11010
MDZ22015
KXT02-2
绝缘巡检模块配置灵活，占屏空间小，和系统监控器组成一体化的的母线与馈电分路绝缘巡检装置；
电池采样模块采用单片机控制管理技术，巡检速度快，可靠性好，彻底消除继电器方式速度慢、寿命短的弱点；
可根据用户需要配置微型打印机，在线打印报警信息等（采用KXT05时）。
1.3产品型号说明
蓄电池额定容量（AH）
20A或32A；
1路闪光支
路16A；
1路电池开
关100A；
5路63A或
80A或100A。
3个MDL22005或MDL22010
或MDL11010
KDM02
3个MDL22005-2或MDL22010-2
或MDL11010-2或MDL11020-2
MDZ22015-2或
MDZ11020-2
KXT08
图2-3监控系统与外部通讯方式
监控系统可根据用户的需要灵活选择连接方式，既能与变电站综合自动化上位机通过RS232或RS485串行通讯连接，也能够通过以太网接口连接到局域网，以实现远程访问，其它监控设备可以通过本监控系统连接到上位系统。
2.3系统性能特点
2.3.1交流输入：
采用双路交流输入，具有自动切换及声光报警功能，并带有C级交流输入防雷装置。
或MDL11010-2或MDL11020-2
MDZ22015-2或
MDZ11020-2
KXT08
（*）
4个MDL22005-2或MDL22010-2
或MDL11010-2或MDL11020-2
KXT02-3
（*）
充馈电
屏
4个MDL22005或MDL22010
或MDL11010
MDZ22015
KXT02-2
绝缘巡检模块配置灵活，占屏空间小，和系统监控器组成一体化的的母线与馈电分路绝缘巡检装置；
电池采样模块采用单片机控制管理技术，巡检速度快，可靠性好，彻底消除继电器方式速度慢、寿命短的弱点；
可根据用户需要配置微型打印机，在线打印报警信息等（采用KXT05时）。
1.3产品型号说明
蓄电池额定容量（AH）
高频电源操作说明
高频电源操作说明高频电源是一种常用的电力设备，广泛用于工业生产、科研实验和医疗设备等领域。
为了保证高频电源的正常运行和操作人员的安全，有必要对其进行详细的操作说明。
本文将对高频电源的操作流程进行介绍，以便用户正确、安全地使用。
一、前言高频电源是一种高频率电流输出的电源装置。
在使用高频电源之前，请确保已经通电，并且注意遵守以下操作步骤和安全注意事项。
二、操作步骤1. 准备工作（1）将高频电源放置在干燥通风的地方，远离水源和易燃物品。
（2）检查电源线是否完好无损，并确保电源插头与电源插座相匹配。
（3）检查电源的输入电压是否与供电电压相匹配，以免损坏设备。
2. 启动电源（1）按下电源开关，确保电源指示灯亮起。
（2）通过设置控制面板上的参数，在输出电流和频率范围内调整所需的工作参数。
3. 连接外部设备根据具体需求，将高频电源与外部设备进行连接。
确保连接牢固可靠，并遵循设备制造商提供的连接指南。
4. 调整输出电流及频率（1）根据需要，通过控制面板上的参数设置选项，调整输出电流的大小。
注意不要超出设备的额定输出范围。
（2）根据需要，通过控制面板上的参数设置选项，调整输出频率的大小。
同样，注意不要超出设备的额定输出范围。
5. 运行和监测（1）在设备连接和参数调整完成后，按下启动按钮，开启高频电源的输出。
（2）在运行过程中，及时观察设备是否正常运行，并根据实际需要进行相应的监测。
6. 关闭电源（1）停止外部设备的工作，并断开与高频电源的连接。
（2）按下电源开关，关闭高频电源的输出。
7. 停电及维护在停止使用高频电源或进行维护时，请先断开电源，并进行以下步骤：（1）将电源插头从电源插座上拔出。
（2）将电源放置在安全的位置，避免撞击和其他可能的危险。
三、安全注意事项1. 使用前请阅读使用手册和安全操作指南，以免对自身或设备造成伤害。
2. 学会正确使用设备，并请勿私自拆卸或更改装置的任何部分。
3. 在操作设备时，请遵循操作步骤和安全规程，确保自身安全。
深圳市科奥信电源技术 电力智能高频开关直流小系统 说明书
注意事项：1、请不要自行打开机箱，否则我方将不承担保修事宜。
2、本公司制造的智能电力高频开关电源，在额定功率范围内，可以适用于任何使用220V直流电的电器设备。
3、该电源系统在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。
4、必须按照说明之要求安装使用。
5、请保存好本说明书，作为日后参阅。
目录第一部分小系统 1 §1.1系统功能特点1§1.2系统技术指标1§1.3系统原理框图2§1.4系统结构3§1.5接线方案4第二部分监控单元 5 §2.1监控功能 6 §2.2操作说明8第三部分整流模块8§3.1概述8§3.2工作原理8§3.3主要技术指标9§3.4结构说明10§3.5功能说明11§3.6模块托架13§3.7安装与开机操作说明13附图1 托架安装尺寸图第一部分小系统小系统是我公司专为100Ah以下小容量系统而特别设计。
系统采用一体化设计思想，由整流模块、监控模块、硅链自动降压控制器构成；具有结构简单、组屏方便、组屏成本低等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动管理功能完善，具有四遥接口(RS232),可与自动化系统通讯。
§1.1 系统功能特点l 适合构成100Ah以下的直流系统，尤其适合开闭所、小型用户站。
l 可安装3个7A/5A模块,可提供220V/21A(220V/15A)。
l 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
l 监控器内完成合母、控母电压，控母电流、电池充电电流检测，无需外接线和外接传感器。
l 监控器具有硅链降压自动控制功能，只需外配硅链即可实现控母自动调压功能。
l 模块和监控单元均采用带电插拔结构，安装、维护方便。
智能高频开关直流电源系统用户手册概要
HYD-GZDW智能高频开关直流电源系统技术手册HYD V2.4主编: 张凯刘仁虎主审: 丁勇批准:周告华深圳市汇业达通讯技术有限公司HYD-GZDW智能高频开关电力操作电源系统合作技术指导书深圳市汇业达通讯技术有限公司版权所有,保留一切权利。
在没有得到本公司书面许可时,任何单位和个人不得擅自摘抄、复制本书的一部分或全部,不得以任何形式(包括资料和出版物进行传播。
内容如有改动,恕不另行通知。
Copyright © by Shenzhen Huiyeda Communication Technology Co., Ltd.All right reserved.The information in this document is subject to change without notice. No part of thisdocument may in any form or by any means (electronic, mechanical, micro-copying,photocopying, recording or otherwise be reproduced, stored in a retrieval systemor transmitted without prior written permission from Shenzhen HuiyedaCommunication Technology Co., Ltd.深圳市汇业达通讯技术有限公司地址:深圳市宝安区观澜环观南路高新技术产业开发区泰豪科技园总机:0755-********传真: 0755-********邮编:518110网址:Email: huiyeda@客服电话:0755-******** 27521325 138********手册导读内容介绍本手册较为详细地介绍了我公司生产的HYD-GZDW系列电力操作电源系统的功能、组成及各功能部件,如充电模块、监控模块、监控单元等部件的原理、功能、结构、外部接口定义和设计要求等内容,同时对系统组成及选型方案作了介绍。
智能高频开关电力操作电源系统技术使用说明书
智能高频开关电力操作电源系统技术使用说明书目录第一章产品概述----------------------------------------- ----1 第二章电源柜系统介绍-------------------------------------4第三章系统工作原理----------------------------------------8 第四章充电模块----------------------------------------------11 第五章操作说明---------------------------------------------20 第六章安装维护--------------------------------------------32第一章产品概述ZDGW2型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段，结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。
该电源系统符合电力系统电网运行的要求。
一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程，电池状态，调压状态，馈线接地，开关位置，全过程实时监测、控制与显示。
采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。
2、三环控制系统DC/DC高频变换电路采用峰值电流脉宽调制电路〔PWM〕，模块采用三环〔输出电压环、输出电流环以及峰值电流环〕反应系统，具有很高的动态响应速度和系统稳定性。
3、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时，不均流度在1.5%～3%之间，具有很好的动态均流特性。
4、交流输入范围宽交流输入范围宽达304-456VAC〔单相176-264VAC〕，在电力供给状况复杂的地区亦能可靠的工作。
5、完全热插拔功能，整流模块即插即用，便于检修与维护。
6、采用多级管理技术，保证系统局部故障时能正常运行。
Watt智能高频开关直流电源用户手册
合闸回路 ------
LE2
+ -
M
TY
LE1
+ -
M
第一章 系统概述
7
控制回路
------
充电装置
至 交 流 380V 电 源
GB 蓄电池组
试验放电回路
1.馈线开关的型号、额定电流视工程具体情况待定 2.常规交流输入为2路自动切换 3.本接线方案适用于110kV及以下变电站
图 1-4-4 GZDW33 接线方案
gzdwck充电馈电柜qf2qf1hd2lw1hd1ldq31fwdj7aep1q1tyep2ep3wepep4ep5hwsb图231标准一体柜布局图12345678914151810161711191交流输入开关2充电模块输入开关3监控模块4充电模块548v充电模块可选648v输出开关7控制回路输出开关8合闸回路输出开关9蓄电池开关10防雷器11充电模块备用位12闪光指示灯13交流输入指示灯14系统故障指示灯15调压转换开关16交流转换开关17闪光按钮18馈线输出开关状态指示灯19标识框1312第二章标准一体柜系统21watt20050830v30表22标准一体柜系统重要组成部件配置及功能序号名称型号或规格功能数量1交流输入空气开关ac380lc2d6511ac380分别控制两路交流输入22交流接触器机械互锁实现交流切换23防雷器防雷器实现电源系统的c级防雷和过电压保护14监控模块wdj7a系统监控电池管理绝缘监测开关状态监测等15充电模块10a5a可选20aacdc变换36控制回路空气开关可选控制支路输出127合闸回路空气开关可选合闸支路输出88充电模块输入空气开关可选控制充电模块的输入39闪光灯示灯试验闪光装置是否正常110闪光试验按钮试验闪光装置是否正常111指示灯指示交流电源状况和故障光告警212交流输入切换控制开关降压硅链电压调节开关输出指示灯选择自动或手动切换两路交流输入113控制降压硅链的工作方式和降压幅度114指示各输出回路状态2015交流输入端子接入交流引线83组16充电模块接口组件充电模块输入输出转接及均流通讯总线17电池输入熔丝含熔丝熔断辅助接点保护电池熔断产生告警信号218合闸回路输出端子接入合闸负载2019交流测控模块可选wjlcj采样交流输入三相电压信号120系统测控模块wxtcj采集直流系统模拟量开关量控制充电模块运行121母线测量模块wmccj采集母线电压122闪光继电器dx2sa产生闪光信号123绝缘检测熔丝霍尔传感器la1108p绝缘情况异常时保护
高频式逆变电源说明书
第 6 章 运行状态及显示 .................................................. 6-1 6.1 指示灯及按键定义 ................................................. 6-1 6.2 LCD 显示页面 ..................................................... 6-1 6.3 工作状态指示 ..................................................... 6-2 6.3.1 标准型...................................................... 6-2 6.3.2 专业型...................................................... 6-4
1.3 与电池相关操作的安全防范
1． 如果皮肤、衣物上沾染了电池的酸液，请立即用肥皂和清水清洗。如果酸液 溅入眼睛请立即用冷水冲洗至少 20 分钟并及时就诊。
2． 不要在电池或引擎附近吸烟或制造明火。 3． 不要将金属工具放置于电池上，产生的火花或短路可引发爆炸。 4． 当操作铅酸蓄电池时不要佩戴戒指、手镯、项链、手表等金属饰品，与蓄电
z 具备智能型无人值守功能，在出现直流电压过高或过低、市电掉电等关断输出 后，直流电压或市电恢复正常，电源自动恢复输出，尤其适用于无人值守的通 讯基站；
压。一般红色线接电池组的正极，黑色线接电池组的负极。 务请注意按规定的“+”和“—”极性接入直流母线。 ◆ 安装电池组时，一定要按电池安装说明规定的连接方法和 顺序连接，接线一定要锁紧。禁止将电池的正、负极短路， 禁止同时接触电池的任两接线柱或连接导线的裸露端，否 则可能会导致电池损坏或发生人身伤害。 ◆ 请注意：即使断开市电，逆变电源的内部仍可能有危及人 身安全的高电压。
1.3 与电池相关操作的安全防范
1． 如果皮肤、衣物上沾染了电池的酸液，请立即用肥皂和清水清洗。如果酸液 溅入眼睛请立即用冷水冲洗至少 20 分钟并及时就诊。
2． 不要在电池或引擎附近吸烟或制造明火。 3． 不要将金属工具放置于电池上，产生的火花或短路可引发爆炸。 4． 当操作铅酸蓄电池时不要佩戴戒指、手镯、项链、手表等金属饰品，与蓄电
z 具备智能型无人值守功能，在出现直流电压过高或过低、市电掉电等关断输出 后，直流电压或市电恢复正常，电源自动恢复输出，尤其适用于无人值守的通 讯基站；
压。一般红色线接电池组的正极，黑色线接电池组的负极。 务请注意按规定的“+”和“—”极性接入直流母线。 ◆ 安装电池组时，一定要按电池安装说明规定的连接方法和 顺序连接，接线一定要锁紧。禁止将电池的正、负极短路， 禁止同时接触电池的任两接线柱或连接导线的裸露端，否 则可能会导致电池损坏或发生人身伤害。 ◆ 请注意：即使断开市电，逆变电源的内部仍可能有危及人 身安全的高电压。
ZGD智能高频开关电力操作电源系统 用户手册
ＺＧＤ智能高频开关电力操作电源系统 用户手册 扬州中凌高科技发展有限公司 １９９９．１０ 目录 第一章前言 (3)１、引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３系统特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章电源系统的使用与维护 (4)２．１加电运行程序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２．２充电模块的操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２．３监控模块使用说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２．３．１监控模块的前面板．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２．３．２启动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６２．３．３系统参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２．３．４充电柜参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２．３．５馈电柜参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８２．３．６模块参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９２．３．７其它参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９２．３．８报警数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０２．３．９设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１２．３．１０系统控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２２．４电池管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３２．５有关监控模块的几点说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３２．６带载工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４２．７关机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４２．８常见故障及处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４ 第一章前言 1、引言本系统主要用于电力系统中的发电厂，水电站和各类变电站，用于断路器分合闸及二次回路中的仪器，仪表，继电保护和故障照明。
高频开关模块说明书
10A、5A系列充电模块10A、5A系列充电模块有以下二种型号：HD22010—2——输出220V/10AHD22005—2——输出220V/5A1、特点★充电模块采用先进的移相谐振高频开关电源技术，模块效率大于94%。
★模块采用一体化输入输出及通讯端口，并设计为可带电拔插方式，方便了系统维护。
★采用无源PFC技术，功率因数大于0.92。
★具备电磁兼容和安规措施，符合IEC相关标准。
★与传统相控电源比较，输出纹波大大减小。
★模块间的均流采用了低差自主均流技术，多个充电模块并机运行时，具有理想的均流性能。
★模块直流输出采用无级限流方式，可根据负载电流的大小和电池容量，由系统监控模块选择限流点。
稳流精度优于0.5%，模块内设置了短路回缩特性，即使模块处于长期短路状态也不致损坏。
★模块具有保护及告警功能，包括输入过/欠压、缺相、输出过/欠压等。
★充电模块内部监控板在监视控制模块运行情况的同时，还与系统监控模块通信，使充电模块具有遥控、遥测、遥信、遥调功能。
2、工作原理充电模块工作原理如图1—1所示。
图1—1 充电模块原理图三相380V AC交流先整流成高压直流电，再逆变及高频整流为可调脉宽的脉冲电压波，经滤波输出所需的直流电。
采用软开关技术，可以大幅减小功率开关器件的开关损耗，提高转换效率；同时，由于电压变化率（dv/dt）或电流变化率（di/dt）相对减小很多，功率开关器件承受的电应力较小，可靠性得到了提高；另外，由于dv/dt或di/dt的减小，高频开关电源产生的电磁干扰也有很大的改善，被称为“绿色电源”。
充电模块采用了全桥ZVS—PWM软开关先进技术，具有频率恒定，易于控制，可靠性高，实用性能好等特点；通过软开关技术的使用，实现了整机满载效率接近95%，传导干扰符合EN55011。
4、均流技术充电模块采用了先进的低差自主均流技术，多个模块并机工作时，具有非常理想的均流性能，工作原理如图1—2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

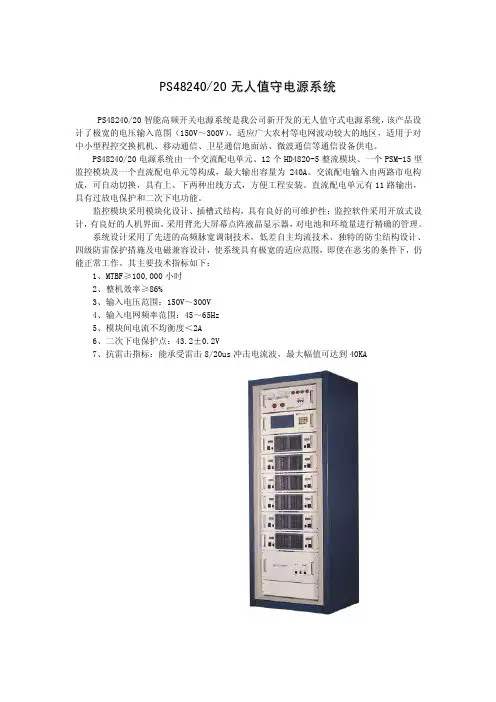

ZMT48240／20智能高频开关电源系统用户手册ZMT48240/20智能高频开关电源系统用户手册扬州苏能电气有限公司ZMT48240／20智能高频开关电源系统用户手册第一章系统概述 (1)1.1 引言 (1)1.2 系统的主要功能及特点 (1)1.3 系统工作原理 (1)1.4 系统的主要技术指标及参数 (2)第二章ZMT4820B开关整流器 (4)2．1 ZMT4820B整流器概述 (4)2．2工作原理 (5)2．3性能参数 (6)2．3．5其它参数 (8)2．4整流插框输入输出接口 (9)2．5使用时注意事项 (9)2．6故障处理 (9)第三章监控模块说明 (11)3.1.1监控单元的结构 (11)3.1.2监控单元的功能 (17)3.1.3检测精度 (18)3.1.4报警 (19)3.2.1监控单元概述 (19)3.2.2监控单元上电 (19)3.2.3进入系统界面 (20)3.2.4实时数据显示 (20)3.2.5告警数据显示 (22)3.2.6系统参数设定 (22)3.2.7“系统维护与控制”菜单 (27)第四章设备的调试 (29)4.1系统开／关机 (29)4.2交流配电单元的调试 (29)4.3整流器的调试（参照第二章） (29)4.4监控单元调试（参照第三章） (29)4.5直流配电单元调试和电池连接 (29)4.6整机调试 (30)4.7接地线的连接 (30)第一章系统概述1.1 引言ZMT48240/20智能通信电源系统是针对国内通信电源市场的需求而设计的无人值守式电源。
该系统由ZMT4820B高频开关整流模块构成，该模块采用了功率因数校正﹑PWM脉宽调制、平均均流和高可靠快速保护等先进技术，并将交流配电单元、直流配电单元、监控单元、整流模块﹑蓄电池组集中安装于同一个机柜上。
监控单元负责对系统的交流配电、直流配电、整流模块及蓄电池等进行综合管理。
监控单元实时的采集系统的运行数据，监测系统的工作状态，当系统故障时进行声、光等方式的告警并提供必要的保护措施。
ZMT48240/20电源系统适用于对中小型程控交换机、移动通信、卫星通信地面站、微波通信，也可对相应的其它通信设备供电。
1.2 系统的主要功能及特点1．系列化设计制造，可为用户配备48V/40A、48V/60A、48V/80A、48V/100A、48V/120A、48V/140A、48V/160A、48V/180A﹑48V/200A、48V／220A、48V／240A等不同容量的系列产品。
2．电源控制技术与计算机技术有机结合，实现了实时监测、实时控制整流模块、交流配电单元和直流配电单元的各种参数及状态。
3．采用平均电流均流技术，整流模块电流不均衡度< 3%。
4．通过监控模块集中监控，具有“遥测、遥信、遥控”功能。
5．用户可根据具体情况选择交流输入方式：单相交流输入；三相交流输入；两路单相交流输入自动切换；两路三相交流输入自动切换。
6．交流输入部分加装防雷装置。
7．极宽的电网电压范围（130V AC～300V AC），适用于电力供应不稳定地区。
8．良好的电磁兼容性，可与程控交换机等设备设置在同一机房。
1.3 系统工作原理如图1-1所示。
整流模块输出端、负载和蓄电池并联在一起。
市电正常时，电源系统以并联浮充方式工作，整流模块为负载提供工作电流，并且对蓄电池进行浮充充电。
市电故障时，蓄电池放电，接替整流模块给负载供电。
市电恢复正常时，整流模块重新投入工作，给负载供电，而且对蓄电池进行均衡充电，电池充满电后，电源系统自动进入浮充工作状态。
监控模块负责接收交直流配电和整流模块的信息，进行相应的控制，同时对蓄电池进行智能管理。
蓄电池图1-1ZMT48240/20电源系统的工作原理框图1.4 系统的主要技术指标及参数1.4.1 系统的主要技术指标一、输入指标1．额定输入电压线电压：380V AC 45～65Hz相电压：220V AC 45～65Hz2．蓄电池组电压：－48V二、模块间电流不均衡度：≤3%三、交流输入相电压过、欠压保护点指标交流输入欠压保护点：135±10V AC交流输入欠压恢复点：150±10V AC交流输入过压保护点：290±10V AC交流输入过压恢复点：285±10V AC四、直流下电保护点指标二次下电保护点：46.0±0.2V电池过放电保护点：45.0±0.2V五、抗雷指标能耐受幅值大于5kV的10/700μs雷电冲击电压波。
能耐受幅值大于20kA的8/20μs雷电冲击电流波。
1.4.2机械参数表1-1系统机械参数1.4.3 机柜的安装尺寸图1-2 机柜的安装尺寸第二章ZMT4820B开关整流器2．1 ZMT4820B整流器概述2．1．1概述ZMT4820B整流器采用单相交流输入，额定输出48V/20A。
它可广泛用作各种小型交换设备、微波通信、数据产品以及光纤等通信设备的供电。
用ZMT4820B可以方便地组成60A以下的小型供电系统嵌入到通讯设备机柜中，不需要单独设置电源机柜。
也可组成240A以下独立的通信电源系统。
2．1．2外型结构及输入输出接口介绍ZMT4820B开关整流器具有超小的体积和重量，外形尺寸仅为132mm(高)×73mm(宽)×290mm（深）,重量为2.3kg。
整流器的面板如图4-1所示,整流器后板如图4-2所示。
其中前面板包括指示灯、输出电流段码显示器（输出电流指示灯）、把手和固定螺栓，后板有与系统接口的两个接插头。
图2-1 ZMT4820B整流器面板图在图2-1中：1：告警指示灯：整流器出现告警或整流器在启动过程中显示红色，否则不显示；2：限流指示灯：整流器处在限流状态时显示黄色，否则不显示；3：输出指示灯：整流器有电流输出时显示绿色，空载时闪亮；4：输入指示灯：整流器辅助控制电源工作正常时显示绿色，否则不显示；5：输出电流段码显示器：由十个LED组成，一个指示灯代表1.5A的输出电流；图2—2 ZMT4820B开关整流器后板图图2－2中：输出电压调节电位器：顺时针调节时整流器输出电压升高，反之输出电压降低；整流器出厂时输出电压已整定好，无需调整，预设电压为（53.5±0.1）V（无调压PWM输入时）。
如果因特殊原因需要整定整流器的输出电压，可调节输出电压调节电位器。
为了不影响系统的均流效果，整流器输出电压整定值的精度应控制在±0.1V范围内。
2．1．3主要特点ZMT4820B开关整流器主要特点如下：1：安全性和电磁兼容性符合相关的国际标准；2：输入电压范围宽，（AC130～300V）非常适合电网波动较大的地区使用；3：较宽的工作温度范围，在－15℃到50℃的温度范围内可以全额输出功率；4：体积小，功率密度高达400mW／cm3；5：可带电热插拔。
2．2工作原理ZMT4820B开关整流器由前级有源PFC和后级DC/DC变换两级组成。
其原理框图见图4－3所示。
图2－3 ZMT4820B开关整流器原理框图输入电路包括输入EMI限制电路、输入浪涌电流限制电路﹑整流电路，使整流器具有较小的开机浪涌电流和较好的电磁兼容性。
整流器直接进入前级功率因数校正电路。
功率因数校正电路采用DCM/CCM边界调频工作方式，输入端的功率因数接近1，谐波电流小于10％，以满足相应的国际标准。
主二级管零电流关断，主开关管零电流开通，功率器件工作应力较小，提高了系统的效率和可靠性，也使系统具有良好的电磁兼容性。
功率因数校正电路的另一个功能是对输入电压进行预调整，输出稳定的410V直流电压。
这样有利于后级DC－DC的优化设计，使系统具有良好的源效应。
后级直流－直流功率变换电路采用双管正激加无损吸收电路。
电路简洁可靠，开关管无直通之危险。
无损吸收减小了开关管在关断时的电压应力，输出端具有较小的电磁干扰。
整流器前后级都采用电流型控制芯片，具有快速的响应。
对使用不当或负载故障造成的输出短路提供快速的保护。
热插拔技术的采用使整流器可以即插即用，大大缩短整流器的MTTR，提高了系统的可维护性和可靠性。
内部具有输入过欠压检测和保护、输出过压保护、过流保护、过热保护等。
一方面，整流器通过接口电路实现自身各种告警信息的上报；另一方面，监控可以通过接口完成对整流器的调压及开关机控制，实现“三遥”功能。
辅助电源提供整流器内部控制电路所需的电源。
2．3性能参数2．3．1交流输入参数电压：单相三线制AC130V～300V电流：最大输入电流为8A（在最低输入最大输出时）频率：45～65HZ浪涌电流：≤10A效率：≥90％输入功率因数：≥0.992．3．2直流输出参数输出电压可调范围：42V～58V连续可调限流值：20.5~21.5A，限流至输出电压（38±2）VDC以下回扫稳压精度：≤±0.5%电话衡重杂音电压：≤2mV宽频杂音电压：3.4 kHz～150kHz≤50 mV0.15 kHz～30kHz≤20 mV离散频率杂音电压：3.4 kHz～150kHz≤5 mV150kHz～200kHz≤3 mV200kHz～500kHz≤2 mV0.5kHz～30kHz≤1mV峰-峰杂音电压：≤200mV(20MHz带宽)模块间均流能力：≤±5%(20%负载以上)2．3．3内部保护功能1．交流保护功能交流输入过压保护点：（295±10）V AC，恢复点（285±10）V AC交流输入欠压保护点：（135±10）V AC，恢复点（150±10）V AC2．直流输出保护输出过压保护点：（60±1）VDC，整流器停机﹑告警并闭锁，故障排除后，需要人工重新启动；输出重载或输出短路：限流回缩，短路回缩起始点为：（38±2）VDC，短路排除后可自动恢复工作。
3．其它保护过热保护：整流器输出整流二极管附近机壳温度为（85±5）℃时，整流器开始降额，当其温度达到（95±5）℃时降额到60％，如果继续上升则关机并告警。
2．3．4安全防护参数1．绝缘强度输入对输出:2000V AC输入对机壳:1500V AC输出对机壳:500V AC2．漏电流小于1.5mA(220V交流输入)3．安全标准符合EN60950的要求4．电磁兼容电磁兼容性能符合表2-1所示的标准表2-1电磁兼容性能2．3．5其它参数1．平均故障间隔时间MTBF≥100000小时2．工作环境环境温度:－15℃～＋50℃储存温度－40℃～＋85℃相对湿度：10％～90％RH3．外形尺寸及重量高度：3U（132mm）宽度：73mm深度：290mm（不含把手）重量：2.3kg4．冷却方式强迫风冷：30CFM（内部有直流风扇）。
