广东省深圳市2018年中考物理真题试题一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影【答案】D【解析】分析：要解决此题，需要掌握：①光的反射现象，知道平面镜成像是由于光的反射形成的。
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光。
彩虹就属于色散现象。
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意。
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意。
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意。
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意。
故选D【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项。
放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm。
故选：C。
【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像。
3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D【解析】分析：要看清图像中的横坐标、纵坐标代表的物理量；再根据图像形状反映的物理规律，结合选项中物理量的含义，可解答此题。
2018年中考物理试卷物态变化分类汇编 CO
M 物态变化
一、选择题
1 (88 ℃ C-01 ℃、88 ℃ D88 ℃、-01 ℃
【答案】B
12 （表面层，如图所示。
由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。
其宏观表现就是液体的 _(填物态变化名称)。
【答案】引蒸发（或汽化）
25（2018淮安）如图所示，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水造成的；而瓶口上方的金属盘底部出现水滴是由于水蒸气发生形成的，该变化过程需要热（前两空填物态变化名称）。
答案汽化液化放
26 （2018成都）盛夏时节天气炎热，小莉从冰箱里拿出根冰棒吃了起，顿时感觉凉爽了。
冰棍在熔化过程中要热量；哥哥从冰箱中取出瓶矿泉水，不久后发现，原本干燥的瓶壁上有了许多水珠，这是发生了现象（填一种物态变化名称）。
【答案】吸收液化
27 (2018苏州)如阁所示为液态烛蜡和水在凝固时的温度一时间图像，则图是表示水的凝固图像。
甲图中该物质在t 1至t 2时间段内的状态是，内能（选填“增加”“不变”或“减少”）。
【答案】甲固液共存减少
三、实验探究题
1 (2018海南)小亮利用如图甲所示的装置探究某物质熔化时温度的变化规律。
请回答下列问题
（1）安装实验器材时，小亮应按照_______ （选填“自上而下”。

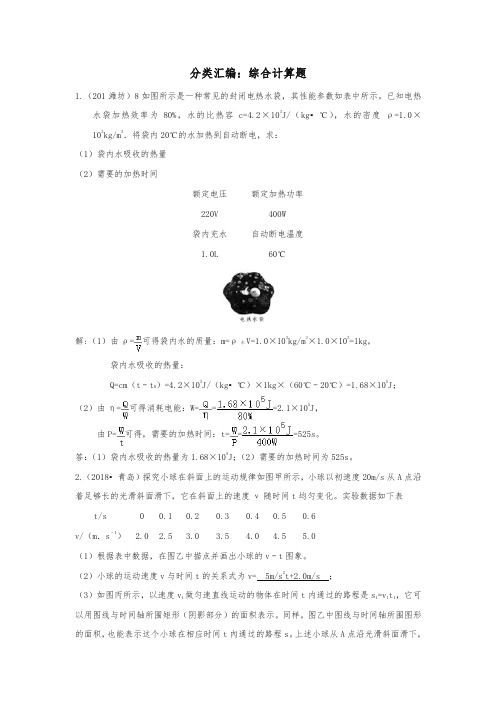

分类汇编：综合计算题1.（201潍坊）8如图所示是一种常见的封闭电热水袋，其性能参数如表中所示。
已知电热水袋加热效率为80%，水的比热容c=4.2×103J/（kg•℃），水的密度ρ=1.0×103kg/m3．将袋内20℃的水加热到自动断电，求：（1）袋内水吸收的热量（2）需要的加热时间解:（1）由ρ=可得袋内水的质量：m=ρ水V=1.0×103kg/m3×1.0×103=1kg，袋内水吸收的热量：Q=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（60℃﹣20℃）=1.68×105J；（2）由η=可得消耗电能：W===2.1×105J，由P=可得，需要的加热时间：t===525s。
答：（1）袋内水吸收的热量为1.68×105J；（2）需要的加热时间为525s。
2.（2018•青岛）探究小球在斜面上的运动规律如图甲所示，小球以初速度20m/s从A点沿着足够长的光滑斜面滑下，它在斜面上的速度ν随时间t均匀变化。
实验数据如下表（1）根据表中数据，在图乙中描点并画出小球的v﹣t图象。
（2）小球的运动速度v与时间t的关系式为v= 5m/s2t+2.0m/s ；（3）如图丙所示，以速度v1做匀速直线运动的物体在时间t内通过的路程是s1=v1t1，它可以用图线与时间轴所围矩形（阴影部分）的面积表示。
同样，图乙中图线与时间轴所围图形的面积，也能表示这个小球在相应时间t內通过的路程s。
上述小球从A点沿光滑斜面滑下，在时间t内通过的路程的表达式为s= 2.0m/s×t+5m/s2t2。
【分析】（1）根据表中数据，由描点法作图；（2）由上图知，小球的运动速度v与时间t的关系式为一次函数关系，设为v=kt+b，将表中前2组数据，代入①得出k和b，得出小球的运动速度v与时间t的关系式；（3）图乙中图线与时间轴所围图形的面积表示这个小球在相应时间t內通过的路程s。
2018年辽宁省沈阳市中考物理试卷含答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年辽宁省沈阳市中考物理试卷含答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年辽宁省沈阳市中考物理试卷含答案(word版可编辑修改)的全部内容。
辽宁省沈阳市2018年中考物理试卷一、选择题<共21分。
其中第1—6小题为单选题，每小题2分。
第7-9题为多选题,每小题2分，多选、错选不得分，漏选得1分。
)1．〈2分）〈2018•沈阳）下列数据中最接近实际情况的是〈）A．一个中学生站立时对水平地面的压强约为100PaB．一本九年级物理课本的质量约为1kgC．一个中学生从一楼走到三楼所做的功约为3000JD．考场内一盏日光灯正常发光时的电流约为2A考点:质量的估测；压强；功的计算;电流的大小．专题：估算综合应用题．分析:不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算,有的要进行单位的换算，最后判断最符合实际的是哪一个．解答：解:A、中学生的体重在500N左右，站立时双脚与地面的接触面积在500cm2=0.05m2左右,对水平地面的压强大约为=104Pa．此选项不符合实际；B、一个苹果的质量在200g=0.2kg左右，物理课本的质量与一个苹果的质量差不多．此选项不符合实际;C、中学生的体重在500N左右，一楼走到三楼的高度大约6m,所以从一楼走到三楼所做的功约为500N×6m=3000J．此选项符合实际；D、教室内日光灯的额定功率在40W左右，正常发光时的电流为≈0。

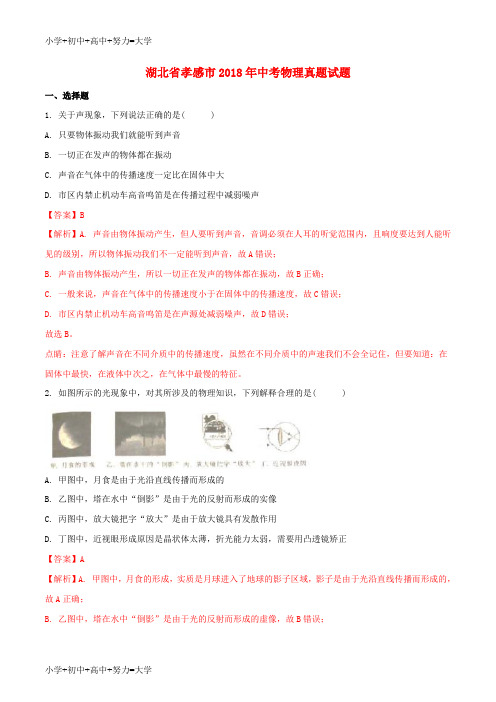

湖北省孝感市2018年中考物理真题试题一、选择题1. 关于声现象，下列说法正确的是( )A. 只要物体振动我们就能听到声音B. 一切正在发声的物体都在振动C. 声音在气体中的传播速度一定比在固体中大D. 市区内禁止机动车高音鸣笛是在传播过程中减弱噪声【答案】B【解析】A. 声音由物体振动产生，但人要听到声音，音调必须在人耳的听觉范围内，且响度要达到人能听见的级别，所以物体振动我们不一定能听到声音，故A错误；B. 声音由物体振动产生，所以一切正在发声的物体都在振动，故B正确；C. 一般来说，声音在气体中的传播速度小于在固体中的传播速度，故C错误；D. 市区内禁止机动车高音鸣笛是在声源处减弱噪声，故D错误；故选B。
点睛：注意了解声音在不同介质中的传播速度，虽然在不同介质中的声速我们不会全记住，但要知道：在固体中最快，在液体中次之，在气体中最慢的特征。
2. 如图所示的光现象中，对其所涉及的物理知识，下列解释合理的是( )A. 甲图中，月食是由于光沿直线传播而形成的B. 乙图中，塔在水中“倒影”是由于光的反射而形成的实像C. 丙图中，放大镜把字“放大”是由于放大镜具有发散作用D. 丁图中，近视眼形成原因是晶状体太薄，折光能力太弱，需要用凸透镜矫正【答案】A【解析】A. 甲图中，月食的形成，实质是月球进入了地球的影子区域，影子是由于光沿直线传播而形成的，故A正确；B. 乙图中，塔在水中“倒影”是由于光的反射而形成的虚像，故B错误；C. 丙图中，放大镜把字“放大”是由于放大镜即凸透镜具有会聚作用，当物距小于焦距时，成正立放大的虚像，故C错误；D. 丁图中，近视眼形成原因是晶状体太厚，折光能力太强，像成在视网膜的前方，需要用凹透镜矫正，故D错误；故选A。
点睛：要能结合凸透镜的成像规律理解近视和远视眼的成因及矫正，近视是由于眼球的前后径过长，或晶状体的曲度过大造成的，使像成在视网膜的前方，配戴凹透镜制成的眼镜矫正；青少年时期是眼睛近视的高发期，特别要注意用眼的卫生，防止用眼过度而发生近视。

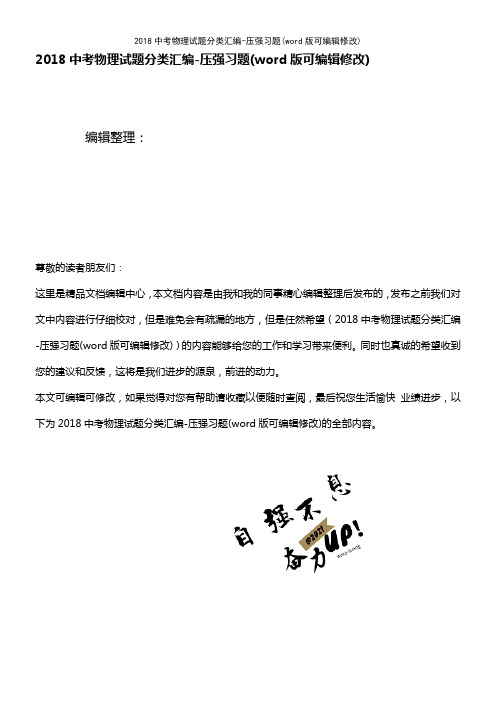

2018中考物理试题分类汇编-压强习题(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018中考物理试题分类汇编-压强习题(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018中考物理试题分类汇编-压强习题(word版可编辑修改)的全部内容。
2018中考物理试题分类汇编压强一．选择题（共21小题）1．(2018•武汉）如图所示，在“探究影响压力作用效果的因素”的实验中，下列说法正确的是（）①甲、乙两次实验中，小桌对海绵压力的大小相等②甲图中小桌对海绵压力作用的效果比乙图中的明显③甲、乙两次实验,说明压力作用的效果跟压力的大小有关④为了完成整个实验，可以将乙图中的砝码取下来，并将看到的实验现象和甲图中的对比A．①②B．①②④ C．①③④ D．②③④2．（2018•德阳）在生产,生活中有很多物理知识的应用，下列说法中正确的是( ）A．把书包带做得扁而宽,是为了减小书包对人体的压强B．滑雪板一般都有较大的面积，是为了增大压力C．菜刀钝了磨一磨，是为了减小对被切物的压强D．在铁轨下铺设枕木，是为了减小对地面的压力3．（2018•安徽)我们知道，一对作用力与反作用力总是大小相等,方向相反。
如图所示，重25N的长方体物块甲放在水平桌面上，另一重10N的长方体物块乙放在物块甲上.则下列说法正确的是（）A．物块乙所受的合力为10N B．物块乙对物块甲的压力为15NC．桌面受到物块甲的压力为15N D．桌面对物块甲的支持力为35N4．（2018•湘西州）如图所示，滑雪运动员的滑雪板做得宽大,其目的是为了（)A．增大压强B．减小压强C．增大压力D．减小压力5．(2018•上海)两个正方体甲乙放在水平地面上，它们对水平面的压强相等，沿水平方向切去不同厚度，使剩余的厚度相同，剩余的压力相同，则甲乙切去的质量△m甲、△m乙和甲乙的密度满足的关系是（）A．ρ甲＞ρ乙，△m甲＞△m乙B．ρ甲＜ρ乙，△m甲＞△m乙C．ρ甲＜ρ乙,△m甲＜△m乙D．ρ甲＞ρ乙，△m甲＜△m乙6．（2018•广安）如图所示,甲、乙两个完全相同的烧杯,放置在同一水平桌面上，杯内盛有密度不同的盐水。
2018年河北省初中毕业生升学文化课考试物理一、选择题（10~19题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分，20~22小题为多选题，每小题的四个选项中，有两个或者两个以上的选项符合题意，每小题3分，全部选对的得3分，选对但不全的得2分，有错选或不选的不得分）10.生活中的下列做法合理的是A.医院里用紫外线灯灭菌B.用湿布擦拭正在发光的台灯C.经常用钢丝球擦洗铝锅D.发霉的大米多淘洗几次食用l1.下列事实不能作为相应观点的证据的是A.尘土飞扬，说明分子是运动的B.电解水得到氢气和氧气，说明分子是可分的C.气体被压缩后体积发生了较大变化，说明气体分子间的距离大D.将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力12.归类整理是学习的一种重要方法。
下列归类正确的是A.氯、碘、汞都是非金属元素B.醋酸、硝酸钾、二氧化硅都是化合物C.铁、木头、玻璃都是热的良导体D.太阳能、风能、核能都是可再生能源13. 下列应用与原理对应不正确的是A.防毒面具——活性炭吸附有毒物质B.利用声呐探知海洋深度——回声定位C.油锅着火时用锅盖盖灭——隔绝空气D.船闸——流体中流速越大的位置压强越小14. 分析图5所示实验现象得出的结论中，合理的是A.甲：烧杯内壁有水珠生成，说明甲烷中含有碳元素和氢元素B.乙：摩擦后的塑料梳子能吸引碎纸屑，说明纸屑与梳子带同种电荷C.丙：试管中无明显现象，说明CO2与NaOH溶液没有发生化学反应D.丁：弹簧测力计读数相同，说明使用定滑轮不省力但可以改变力的方向15.下列数值最接近实际情况的是A.洗澡水的温度约为70 ℃B.一部手机的质量约为1 kgC.普通居民楼每层高约为5 mD.声音在空气中的传播速度约为340 m/s16.下列有关声和电磁波的说法正确的是A.它们的传播都需要介质B.它们都可以传递信息和能量C.人听到的声音大小只跟发声体的振幅有关D.开会时把手机调为静音是在传播过程中减弱噪声17.下列与物态变化相关的说法正确的是A.出汗时吹风扇感觉凉快，是因为风降低了室温B.石蜡和冰的熔化一样，都吸热但温度保持不变C.冬天人呼出的“白气”和露珠的形成原理相同D.因为雪的形成过程中吸收热量，所以下雪时天气变冷18.下列说法正确的是A．静止的物体可能受到摩擦力的作用B．越高的拦河大坝，水的重力势能一定越大C．火车进站时需提前减速，是因为火车受到惯性作用D．地面上滚动的小球越滚越慢，是由于小球的惯性越来越小19.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图6所示，烛焰在光屏上恰好成一清晰的像。
2018年中考物理真题汇编--力学综合计算及答案2018年中考物理真题汇编——力学综合计算题及答案1、(2018•湖南) 为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示。
浮筒底面积为$S_1=100cm^2$且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为$S_2=20cm^2$，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量。
通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（$g=10N/Kg$，$\rho_{水}=1.0×10^3kg/m^3$）：1）阀门所受水的压强$p$为多少？2）浮筒对阀门的拉力为多大？3）浮筒浸入水中部分的深度$H$为多少？解：（1）$p=\rhogh=1.0×10^3J/kg×10N/kg×0.2m=2000Pa$2）阀门刚被拉起时，因为不计重力，故阀门在竖直方向只受到细杆的拉力$F$和水的压力而平衡。
拉力$F=F_{压}=pS=2000Pa×2×10^{-3}m^2=4N$3)浮筒刚被拉起时，因为不计重力，故浮筒在竖直方向只受到浮力和细杆的拉力$F'=F=4N$。
由力的平衡得$F'=F_{浮}=\rho_{水}gV_{排}$，$\therefore4N=1.0×10^3kg/m^3×10N/kg×10^{-2}m^2×H$，$\therefore H=0.04m$2、（2018•广西）如图所示，实心物体A漂浮在水面上，现利用电动机通过滑轮组拉动A，使A向下运动。
已知A的体积为$1m^3$，密度为$0.5×10^3kg/m^3$．动滑轮重为$1×10^3N$，电动机工作时拉绳子的功率为$1.2×10^3W$且保持不变，不计绳重、摩擦和水的阻力，求：（1）A的重力；2）A浸没在水中受到的浮力；3）A向下运动的最小速度；4）A向下运动过程中，滑轮组机械效率的最大值。
2018年中考物理试题分类汇编家庭电路一．选择题（共25小题）1．（2018•乐山）关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施【分析】（1）不高于36V的电压对人体才是安全的；（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（3）开关应接在用电器和火线之间；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
【解答】解：A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D、外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
2．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B 错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
计算题26. (2018·威海)为响应国家“低碳环保，节能减排”的号召，我市新上线一批以天然气为燃料的新型公交汽车，其参数如表2所示某次行驶过程中，汽车搭载人员及物品共3000kg 所受阻力为总重力的0.01倍。
在40s时间内匀速直线行驶400m,共消耗天然气0.025kg (天然气完全燃烧，其热值为6.4×107J/kg,g=10N/kg).针对此次行驶过程，求:(1)汽车对地面的压强(2)汽车的功率(3)汽车发动机的效率28.(2018·威海)16甲是海上打捞平台装置示意图，使用电动机和滑轮组将实心物体A从海底竖直向上始终以0.05m/s的速度匀速吊起，图16乙是物体A所受拉力F随时间t变化的图象(不计摩擦、水的阻力及绳重，ρ水=1.0×103kg/m3.g=10N/kg).请解答下列问题：（1）物体A的体积是多少?(2)物体A完全浸没在水中时滑轮组的机械效率为80%，当物体A完全离开水面后，滑轮组的机械效率是多少?(3)当物体A完全离开水面后，电动机两端电压为380V，通过的电流为5A，电动机线圈的电阻为多少? (不计电动机内部摩擦)26．（2018•烟台）在某次综合实践活动中，小明利用蓄电池（电压为24V）、电压表（量程为0～15V）校准电阻R0，滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？校准电阻的阻值为多少？（2）整个电路消耗的电功率的变化范围是多少？（3）另一个小组的小红同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点。
【分析】（1）由图分析若没有R0电压表的示数情况，从而可知R0的作用；油箱装满汽油时，油量表（电压表）示数为最大值15V，此时滑动变阻器的触头在电阻最大值一端，由串联电路特点和I=计算R0的阻值；（2）变阻器连入阻值最大时，电路中电阻最大，由P=知整个电路功率最小，并计算；当汽油用完时，滑片在另一端，即在上端，此时电路为R0的简单电路，电路功率最大，由P=电路消耗功率的最大值，从而可得电路消耗功率的变化范围；（3）由图乙知，滑动变阻器始终以最大值串联入电路中，由P=分析电路中功率大小，从而判断电路电能的消耗情况。
【解答】解：（1）由题知，电源电压U=24V，电路中若没有变阻器R，则R两端电压等于电源电压24V，超过了电压表量程0﹣15V，会被烧坏，所以校准电阻R0串联在电路中，除了可以校准表盘，还起到分压的作用，能避免电压超过电压表量程而损坏；当油箱装满汽油，由图甲知，滑片在下端，此时变阻器连入阻值最大，电压表示数达到最大值15V，所以电路中电流：I=I0=I R===0.15A，所以R0的阻值：R0====60Ω；（2）当油箱装满汽油，变阻器连入阻值最大时，电路中电阻最大，电源电压一定，由P=知整个电路功率最小，电路最小功率：P最小===3.6W；当汽油用完时，滑片在另一端，即在上端，此时只有R0接入电路中，电路功率最大，P最大===9.6W，所以整个电路消耗的电功率的变化范围是3.6W～9.6W；（3）由图乙知，滑动变阻器始终以最大值串联入电路中，电压表示数U V=IR滑，能反应测量的变化情况，且电路中电阻始终处于最大值，由P=可知电路中功率最小，由W=Pt可知，同样时间内电路消耗的电能最少，所以乙图的电路设计可以节能。
故答案为：（1）校准电阻除了可以校准表盘，还有能起保护电路的作用，校准电阻的阻值为60Ω；（2）整个电路消耗的电功率的变化范围是3.6W～9.6W；（3）图乙的设计从能耗的角度看优点是节约电能。
【点评】本题以测量表为情景考查了电路设计、串联电路特点和欧姆定律定律以及电功率公式的应用，从能耗上分析电路设计优点起到培养学生节能的意识，有意义。
25．（2018•淄博）如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。
闭合开关S．移动滑片P，滑动变阻器消耗的电功率与电流关系的图象如图乙所示求（1）滑动变阻器的最大阻值；（2）R0的阻值和电源电压。
【分析】（1）当滑动变阻器接入电路中的电阻最大时，R1的最大阻值和R0串联，电流表测电路中的电流，此时电路中的电流最小，根据图乙读出电路中的最小电流和滑动变阻器的功率，根据P=I2R求出滑动变阻器的最大阻值；（2）根据的电阻的串联和欧姆定律表示出电源的电压；由图乙可知，当电路中的电流I′=0.4A 时滑动变阻器的功率，根据P=I2R求出滑动变阻器的阻值，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压。
【解答】解：（1）当滑动变阻器接入电路中的电阻最大时，R的最大阻值和R0串联，电流表测电路中的电流，由图乙可知，电路中的最小电流I最小=0.2A，滑动变阻器的功率P1=1.2W，由P=I2R可得，滑动变阻器的最大阻值：R最大===30Ω；（2）因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I最小（R最大+R0）=0.2A×（30Ω+R0），由图乙可知，当电路中的电流I′=0.4A时，滑动变阻器的功率P1′=1.6W，则滑动变阻器接入电路中的电阻：R′===10Ω，电源的电压：U=I′（R′+R0）=0.4A×（10Ω+R0），因电源的电压不变，所以，0.2A×（30Ω+R0）=0.4A×（10Ω+R0），解得：R0=10Ω，电源的电压：U=I最小（R+R0）=0.2A×（30Ω+10Ω）=8V。
答：（1）滑动变阻器的最大阻值30Ω；（2）R0的阻值10Ω；电源电压8V。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象读出电流和滑动变阻器功率的对应值。
24．（2018•枣庄）如图甲所示的电路，电源电压保持不变。
小灯泡L标有“2.5V 0.25A”字样，滑动变阻器R1的最大值为30Ω，定值电阻R2=30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．求：（1）小灯泡的额定功率是多少？（2）只闭合S、S2和S3，将变阻器R1的滑片P调到中点时，电流表示数为0.45A，则电源电压是多少？（3）只闭合开关S、S1，移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。
在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是多少？【分析】（1）由小灯泡L标有“2.5V 0.25A”字样，根据P=UI求灯的额定功率；（2）只闭合开关S、S2和S3，分析电路的连接，L短路，电阻R1与R2并联，求出并联的总电阻，已知电流根据欧姆定律求出电源电压；（3）只闭合开关S、S2，R1与灯泡串联，R2不接入电路，移动变阻器的滑片P，向左移动时，R1变大，电压表的示数也变大，当电压表示数为3V时，R1最大，可求R1的电压，即可得小灯泡的电压，可得电路中最小电流，可求此时滑动变阻器的电阻；当滑片向右移动时，R1变小，电流表的示数变大，U L也变大，由图象可知电路中的最大电流，根据欧姆定律可求此时滑动变阻器的电阻，即可得在保证各元件安全的情况下，滑动变阻器R1允许的取值范围。
【解答】解：（1）小灯泡的额定功率是：P L=U L I L=2.5V×0.25A=0.625W；（2）只闭合开关S、S2和S3，分析电路的连接，L短路，电阻R1与R2并联，并联的总电阻，R并===10Ω，由I=可得电源电压：U=IR并=0.45A×10Ω=4.5V；（3）只闭合开关S、S1，灯泡L与R1串联，R2不接入电路，移动变阻器的滑片P，向左移动时，R1变大，电压表的示数也变大，当电压表示数为3V时，R1最大，则R1的电压U1大=3V，此时小灯泡两端的电压为：U L′=U﹣U1大=4.5V﹣3V=1.5V，由图乙可知电路中最小电流：I最小=0.2A，所以R1连入电路的电阻：R1===15Ω，当滑片向右移动时，R1变小，电流表的示数变大，U L也变大，由图象可知电路中的最大电流：I最大=0.25A＜0.6A（电流表安全），由图象可知，此时U L′=2.5V，R1两端的电压为：U1′=U﹣U L′=4.5V﹣2.5V=2V，R1连入电路的电阻：R1′===8Ω，所以在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是8～15Ω。
答：（1）小灯泡的额定功率是0.625W；（2）只闭合S、S2和S3，将变阻器R1的滑片P调到中点时，电流表示数为0.45A，则电源电压是4.5V；（3）只闭合开关S、S1，移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。
在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是8～15Ω。
【点评】本题考查串联、并联电路的规律和欧姆定律及电功率公式的运用，关键是正确识别电路，从图象中获取有效的信息。
32．（2018•青岛）如图甲所示电路，电源电压恒为6V，小灯泡L的I﹣U图象如图乙所示。
