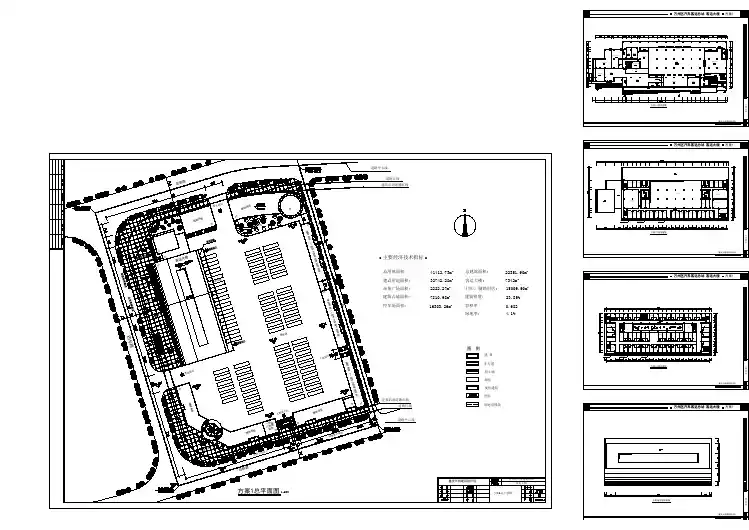

建筑施工图设计说明(±0.000以上部分)一、工程概况：建筑名称：上海长途汽车客运总站建设单位：上海长途汽车客运总站有限公司建设地点：上海站北广场西侧50号地块，即恒丰北路以东，孔家木桥路以西，中兴路以南，交通路以北基地面积：29476平方米（按测点电脑计算）总建筑面积：74796平方米（地上部分52355平方米，地下部分22441平方米）建筑等级：一级建筑防火等级：司售楼为一类高层建筑，防火等级为一级；场站楼为多层建筑，防火等级为二级结构类型：钢筋混凝土框架－剪力墙结构二、设计依据：1、由上海长途汽车客运总站有限公司提供的上海长途汽车客运总站红线定位图及红线坐标点2、上海市闸北区建设和管理委员会《关于上海市长途汽车客运总站扩初设计的批复》（2003年3月17日）3、有关主管部门（规土、消防、供电、市政、电信、交通、环保、节能、环卫、卫生防疫、劳保、绿化、人防等）对初步设计的审核意见4、业主关于施工图设计有关问题的回复5、与本工程有关的国家相关规范法规和上海市的有关规定，主要为：5.1工程建设标准强制性条文房屋建筑部分（2002年版）5.2民用建筑设计通则JGJ37-875.3高层民用建筑设计防火规范GB50045-95（2001年版）5.4建筑设计防火建筑GBJ16-87（2001年版）5.5人民防空工程设计防火规范GB50098-98（2001年版）5.6汽车库、修车库、停车场设计防火规范GB50067-975.7汽车客运站建筑设计规范JGJ60-995.8办公建筑设计规范JGJ67-895.9汽车库建筑设计规范JGJ100-985.10城市道路和建筑物无障碍设计规范JGJ50-20015.11建筑工程交通设计及停车库(场)设置标准DBJ08-7-965.12汽车加油加气站设计与施工规范GB50156-20025.13上海市城市规划管理技术规定及其配套性文件2002年版6、本公司与业主及配套多次会议的会议纪要及传真文件7、建筑面积计算根据1982年颁布的《建筑面积计算规则》8、上海市长途汽车客运总站扩初设计说明及文本三、设计标高：本项目的设计标高±0.000相当于绝对标高4.1 m，室内外高差0.6 m。
（室外道路标高中兴路为绝对标高3.5m，孔家木桥路为绝对标高3.4m，交通路为绝对标高2.9m，根据上海长途汽车客运总站有限公司提供的上海长途汽车客运总站红线定位图）。
四、设计总则：1、除特别说明外，本工程施工图所注尺寸除总图及标高以米为单位外，其余均以毫米为单位。
2、施工图中的平、立、剖面图及节点详图等使用时应以所注尺寸为准，不能直接以图纸比例量度测算。
3、所有与工艺、公用设备相关的预留洞、预埋件、管弄等必须与相关的工艺、公用设备工种的图纸密切配合。
4、除本图已作详细表述外，屋面、吊顶、地面、砌体、木结构、幕墙、门窗、内外装饰等单项工程的建筑用料、规格、施工要求尚应符合现行的国家或地方各项设计和施工验收规范。
5、本施工图设计说明，仅适用于本工程本阶段设计范围。
五、建筑用料说明：1、墙体：地上部分：⑴外墙：轻制砂加气混凝土砌块，厚度详见建筑详图。
构造措施及与钢筋混凝土墙柱连接做法详见结构说明和相应的设计规程。
墙体导热系数0.12W/m.k。
⑵内墙：a.房间隔墙采用120、150、200厚轻制砂加气混凝土板，位置见平面图所示。
b.司售楼内管道井采用100厚加气混凝土板。
c.部分轻钢龙骨外覆板材隔墙由二次装修定，参考位置见各层平面图图示，其具体材料及做法应能使墙体符合相应位置所需的耐火极限小时数。
d.100厚墙体门洞边、墙体中间、墙体拐角、墙体端部设构造柱100x100，配4 10钢筋与主体预留筋搭接， 6箍筋@200。
构造柱间距≯4000。
墙体砌筑每1000高设20厚M10水泥砂浆缝槽, 缝内加 8 通长钢筋, 超过3000高的墙体做钢筋混凝土构造梁拉结。
e.大型设备机房预留设备搬运孔洞，待设备安装后封砌，管道通过墙面在安装后封砌密实，并应达到隔声及防火规范耐火极限要求。
f.暖通管道应用防火保温材料填嵌密实。
g.防火墙（位于分隔两个防火分区的墙体为防火墙）墙体材料应满足耐火极限3小时的要求。
2、墙面：(1)外墙：a.司售楼四层（技术层）以上外墙面涂抹专用界面剂，并用1：1：6混合砂浆分层找平粉刷涂料。
其余外墙面采用由玻璃、铝板组成的幕墙系统。
幕墙工程应由具备专项设计资质的设计施工企业根据国家及上海市有关幕墙规范、标准及政府专项规定等承担幕墙技术设计和制作图，并对幕墙工程（结构设计和加工制作以及玻璃类型厚度等）的质量和安全负责。
本施工图仅绘制有关幕墙的平、立面划格图。
b.位于防火分区隔墙和疏散楼梯间、前室两侧的水平距离在2m，转角4m范围内的玻璃应采用甲级防火玻璃。
c. 幕墙系统风压变形性能等应满足规范要求，按照《建筑幕墙物理性能分级》（GB/T 15225-94）及国标《玻璃幕墙工程技术规程》DBJ08-56-96，其主要性能指标为：风压变形性能I级；雨水渗透性能II级；空气渗透性能II级；保温性能IV级；隔声性能III级(≥32db)；耐撞击性能应不小于140N·m/sec 。
d. 幕墙系统的防火设计应符合现行国家标准《高层民用建筑设计防火规范（GB50045-95）》的有关规定。
e. 非透视玻璃幕墙部分,外墙外侧刷防水涂料二度，并贴玻璃棉保温层。
f. 铝合金幕墙型材室外露明表面采用氟碳烤漆二层处理。
氟碳烤漆树脂采用PPG Industries Kyner 500 Duranar碳氟聚合树脂或同等品质产品，氟碳漆由PPG Industries授权配置厂提供或与上述同等品质产品相容者。
室内露明铝料表面采用Polycyon烤漆处理，色彩为米灰色，以幕墙厂家提供的色卡为准。
(2) 屋面机房等非幕墙部分的外墙饰面采用10厚1:1:6混合砂浆括糙，10厚1:1:4混合砂浆粉平，外覆涂料，涂料质量应符合《外墙涂料工程应用技术规程》DG/TJ08-504-2000的要求。
相应女儿墙、檐头、雨蓬等处的构造设计及材料做法见详图。
(3) 内墙面: 室内装饰分对外精装饰和一般装饰两部分。
对外精装饰部分由业主方另行发包设计，一般装饰部位及材料详见建筑室内用料表。
3、平顶：详见建筑室内用料表。
4、屋面：根据GB50207－94《屋面工程技术规范》，本项目屋面防水等级为二级，防水层耐用年限15年，设防要求为2道，防水材料为合成高分子防水卷材和合成高分子防水涂料，保温隔热材料为挤塑聚苯乙烯板。
屋面工程施工前，施工队应通过图纸会审，掌握施工图中的细部构造及有关技术规范要求，并应编制防水工程的施工方案或技术措施。
屋面工程施工中，应按施工工序、层次进行检验，合格后方可进行下道工序、层次的作业，屋面工程的防水必须由防水专业队伍或防水工施工，严禁非防水专业队伍或防水工进行屋面工程的防水施工。
防水、保温隔热材料应有材料质量证明文件，并经质检部门认证。
(1) 上人屋面做法(自上而下)：a. 8厚地砖（色彩及规格另定）；b. 22厚1:2水泥砂浆结合层；c. 40厚C20细石混凝土配Ø4@200双向，设分仓缝4.5M×4.5M，缝宽20嵌密封膏；d.聚氨酯防水涂料一度； e.2厚三元乙丙基橡胶防水卷材； f. 20厚1:2.5水泥砂浆找平层(铺设编织镀锌钢丝网片)；g. 粘贴聚苯乙稀挤塑泡沫保温隔热板找坡，泛水坡度为2％，最薄处25厚；h. 20厚1:25水泥砂浆找平层；i.板面刷水泥基渗透型防水涂料一度；j.现浇钢筋混凝土板。
(2) 非上人屋面做法(自上而下)：a. 40厚C20细石混凝土配Ø4@200双向，设分仓缝4.5M×4.5M，缝宽20嵌密封膏；b..聚氨酯防水涂料一度；c. 2厚三元乙丙基橡胶防水卷材；d. 20厚1:2.5水泥砂浆找平层(铺设编织镀锌钢丝网片)；e. 粘贴聚苯乙稀挤塑泡沫保温隔热板找坡，泛水坡度为2％，最薄处25厚；f. 20厚1:2.5水泥砂浆找平层；g.板面刷水泥基渗透型防水涂料一度；h.现浇钢筋混凝土板。
(3)金属屋面做法待定，由我方提出技术要求，厂家具体制作安装。
5、调车平台做法(自上而下)：20厚耐压防滑广场砖（色彩、规格另定）；20厚1：2水泥砂浆结合层；70厚C20细石混凝土内配ф10@150双向，设分仓缝6Mx6M，缝宽20，嵌建筑密封膏；20厚聚苯乙烯挤塑型泡沫保温隔热板（抗压强度≥500kg/m2；2厚三元乙丙基橡胶防水卷材；20厚1：2.5水泥砂浆找平层（铺设编织镀锌钢丝网片）。
6、站前广场做法(自上而下)：20厚防滑广场砖（色彩、规格另定）；22厚1：2水泥砂浆结合层；80厚C10素混凝土垫层；70厚碎石夯实；素土夯实。
7、防护栏杆：上人屋面女儿墙防护详见建筑图防护栏杆，材料供应厂商必须对侧向力进行验算。
8、明沟及散水：建筑底层及屋面设置带盖板明沟。
明沟纵向泛水不小于0.5％，坡向雨水收水口。
盖板设计根据不同位置及屋面面层做法见详图。
9、台阶、门坎：室外台阶、门坎以素混凝土砌筑。
台阶平台顶面标高应低于室内地坪20mm，以防雨水进入，饰面材料应防滑；门坎顶面外倾，形式及构造做法见详图。
10、外门窗：(1) 建筑外门窗与幕墙结合，主要为铝合金框架，各种物理性能指标应与幕墙相一致。
(2) 门窗类型、规格、用料在门窗表中表述，颜色另定。
门窗断面系列及玻璃厚度应由门窗设计制作单位依据国家有关幕墙规范、标准及政府专项规定等根据工程项目使用要求、门窗性能要求、材料构造性能和强度要求具体设计确定，加工和安装应严格按照施工验收规范及有关规定、规程进行，并对门窗的工程质量和使用安全负责。
消防门需选用消防局批准的产品, 所有的五金配件均采用不锈钢或铜质。
(3) 除特殊说明外，建筑幕墙玻璃均采用镀膜中空安全玻璃，空气层厚度≥6mm。
玻璃规格及精确尺寸按现场实际情况验算确定。
(4)通风百页均采用横向防雨百页。
(5)用于天棚及栏板的玻璃应为安全夹膜玻璃。
(6)用于防火分区隔墙上和设备机房的门为甲级防火门，前室和楼梯间的门为乙级防火门，设备管弄门和门窗表上未注的管井检修门均为丙级防火门。
11、落水排水屋面排水采用铸铁落水头及聚氯乙烯(UPVC)落水管有组织外落水排水型式。
12、金属构件设计院所出金属构造详图仅限于对建筑形式作建议或规定，厂家必须以此为基础按照有关规范进行必要的结构计算，完成加工安装详图，经设计院、业主、监理确认后方可加工安装。
13、油漆(1)埋件、铁件除锈后刷防锈漆二度；木砖及所有木构件与砌体接触处刷水柏油二度防腐处理;(2)金属制品除锈后，防锈漆一度，调和漆二度；木门及木构件采用清水腊克或调和漆, 表面均亚光处理。
