数字电路是一种用于处理数字信号的电子电路，它在计算机中扮演着重要的角色。
以下是数字电路在计算机中的一些主要应用：
1. 处理器：计算机的中央处理器（CPU）是数字电路的核心。
CPU 包含了大量的逻辑门、寄存器和算术逻辑单元（ALU），用于执行指令和进行数据处理。
数字电路的高速性能和精确控制使得 CPU 能够快速地执行计算和逻辑操作。
2. 内存：计算机中的内存使用数字电路来存储数据和程序。
内存芯片由许多存储单元组成，每个单元可以存储一个二进制数。
数字电路用于控制内存的读写操作，以及在内存中进行数据的存储和检索。
3. 输入/输出设备：计算机的输入设备（如键盘、鼠标）和输出设备（如显示器、打印机）也使用数字电路。
数字电路用于将输入的模拟信号转换为数字信号，以及将数字信号转换为模拟信号输出。
4. 数据通信：计算机通过网络进行数据通信时，数字电路用于处理和传输数字信号。
网络接口卡（NIC）、路由器和交换机等设备都包含数字电路，用于实现数据的发送、接收和转发。
5. 时钟和定时器：计算机中的时钟和定时器电路使用数字电路来产生精确的时间信号。
这些电路用于控制系统的时序、定时操作和中断处理。
总之，数字电路在计算机中应用广泛，它是计算机能够处理和存储数字信息的基础。
数字电路的高速、精确和可靠性能使得计算机在各个领域都发挥着重要的作用。

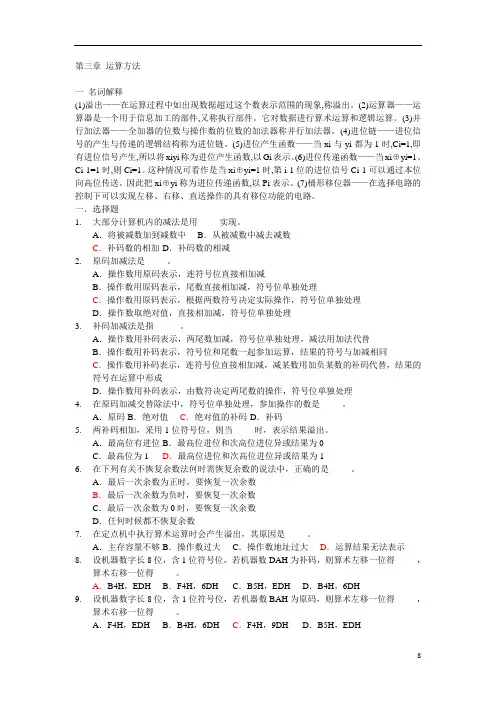

第三章运算方法一名词解释(1)溢出——在运算过程中如出现数据超过这个数表示范围的现象,称溢出。
(2)运算器——运算器是一个用于信息加工的部件,又称执行部件。
它对数据进行算术运算和逻辑运算。
(3)并行加法器——全加器的位数与操作数的位数的加法器称并行加法器。
(4)进位链——进位信号的产生与传递的逻辑结构称为进位链。
(5)进位产生函数——当xi与yi都为1时,Ci=1,即有进位信号产生,所以将xiyi称为进位产生函数,以Gi表示。
(6)进位传递函数——当xi⊕yi=1、Ci-1=1时,则Ci=1。
这种情况可看作是当xi⊕yi=1时,第i-1位的进位信号Ci-1可以通过本位向高位传送。
因此把xi⊕yi称为进位传递函数,以Pi表示。
(7)桶形移位器——在选择电路的控制下可以实现左移、右移、直送操作的具有移位功能的电路。
一．选择题1.大部分计算机内的减法是用_____实现。
A．将被减数加到减数中B．从被减数中减去减数C．补码数的相加 D．补码数的相减2.原码加减法是_____。
A．操作数用原码表示，连符号位直接相加减B．操作数用原码表示，尾数直接相加减，符号位单独处理C．操作数用原码表示，根据两数符号决定实际操作，符号位单独处理D．操作数取绝对值，直接相加减，符号位单独处理3.补码加减法是指______。
A．操作数用补码表示，两尾数加减，符号位单独处理，减法用加法代替B．操作数用补码表示，符号位和尾数一起参加运算，结果的符号与加减相同C．操作数用补码表示，连符号位直接相加减，减某数用加负某数的补码代替，结果的符号在运算中形成D．操作数用补码表示，由数符决定两尾数的操作，符号位单独处理4.在原码加减交替除法中，符号位单独处理，参加操作的数是_____。
A．原码 B．绝对值C．绝对值的补码 D．补码5.两补码相加，采用1位符号位，则当_____时，表示结果溢出。
A．最高位有进位 B．最高位进位和次高位进位异或结果为0C．最高位为1 D．最高位进位和次高位进位异或结果为16.在下列有关不恢复余数法何时需恢复余数的说法中，正确的是_____。
数字电路知识点总结(精华版)数字电路知识点总结（精华版）第一章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与十六进制数的转换二、基本逻辑门电路第二章逻辑代数逻辑函数的表示方法有：真值表、函数表达式、卡诺图、逻辑图和波形图等。
一、逻辑代数的基本公式和常用公式1.常量与变量的关系A + 0 = A，A × 1 = AA + 1 = 1，A × 0 = 02.与普通代数相运算规律a。
交换律：A + B = B + A，A × B = B × Ab。
结合律：(A + B) + C = A + (B + C)，(A × B) × C = A ×(B × C)c。
分配律：A × (B + C) = A × B + A × C，A + B × C = (A + B) × (A + C)3.逻辑函数的特殊规律a。
同一律：A + A = Ab。
摩根定律：A + B = A × B，A × B = A + Bc。
关于否定的性质：A = A'二、逻辑函数的基本规则代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量 A 的地方，都用一个函数 L 表示，则等式仍然成立，这个规则称为代入规则。
例如：A × B ⊕ C + A × B ⊕ C，可令 L = B ⊕ C，则上式变成 A × L + A × L = A ⊕ L = A ⊕ B ⊕ C。
三、逻辑函数的化简——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与或表达式。
1.合并项法利用 A + A' = 1 或 A × A' = 0，将二项合并为一项，合并时可消去一个变量。
数字电子基础练习题一、选择题1. 在数字电路中，下列哪个逻辑门可以实现“非”运算？（）A. 与门B. 或门C. 非门D. 异或门2. 二进制数1101转换为十进制数是多少？（）A. 13B. 14C. 15D. 163. 在数字电路中，下列哪个器件可以实现数据的存储功能？（）A. 门电路B. 触发器C. 运算器D. 译码器A. 与运算B. 或运算C. 异或运算D. 积运算5. 一个4位二进制数能表示的最大十进制数是多少？（）A. 15B. 16C. 17D. 18二、填空题1. 在数字电路中，逻辑“0”和逻辑“1”分别代表______和______电平。
2. 二进制数1110转换为八进制数是______。
3. 一个触发器可以存储______位二进制信息。
4. 在数字电路中，实现算术运算的电路称为______。
5. n位二进制数可以表示的不同状态有______个。
三、判断题1. 在数字电路中，正逻辑和负逻辑的电压范围是相同的。
（）2. 两个二进制数相加，和的位数一定比被加数和加数的位数多。
（）3. 触发器是数字电路中的基本存储单元。
（）4. 逻辑门电路的输出与输入之间存在线性关系。
（）5. 二进制数和十六进制数之间的转换需要通过十进制数进行。
（）四、简答题1. 请简述数字电路与模拟电路的区别。
2. 什么是逻辑门？请举例说明常见的逻辑门及其功能。
3. 请解释半加器和全加器的区别。
4. 简述二进制数与八进制数之间的转换方法。
5. 请列举至少三种常见的数字电路器件，并说明其功能。
五、综合题1. 给定一个4位二进制数1011，请将其转换为十进制数。
2. 设计一个简单的38译码器电路，并说明其工作原理。
5. 请简述触发器在数字电路中的作用，并以D触发器为例，说明其工作原理。
六、计算题a) 101011b) 11011101c) 111100001a) 25b) 63c) 128a) 1101 + 1011b) 11101 + 10111c) 1001101 + 110111a) 1010 110b) 111100 10101c) 10011011 11011a) 10101111b) 110011001c) 111100001111七、分析题2. 给定一个4位二进制计数器，说明其工作原理，并计算计数器的最大计数值。
第三章电子控制系统的信号处理[考试标准]考试内容考试要求考试属性已考点数字信号①模拟信号与数字信号的不同特性，数字信号的优点②数字信号中“1”和“0”的意义aa加试未考逻辑门①数字信号中“1”和“0”在数字电路分析中的应用②与门、或门和非门三种基本逻辑门的电路符号及各自的逻辑关系，真值表的填写③与非门、或非门的电路符号及各自的逻辑关系，真值表的填写④简单的组合逻辑电路abbb加试2015年10月选考(第12题)2016年10月选考(第13题)2017年4月选考(第13题)2017年11月选考(第13题)2018年4月选考(第12题)数字集成电路①晶体三极管的开关特性及其在数字电路中的应用②常用数字集成电路类型aa加试2015年10月选考(第17题)数字电路的应用①简单的组合逻辑电路的分析、制作和测试②基本触发器的组成特征及作用ca加试未考一、数字信号数字信号与模拟信号(1)信号：用来传递信息或命令的光、电波、声音、动作等的合成。
(2)处理：传感器将所获取的信号转换成电信号后，控制部分便对这些信号进行分析、比较、判断、放大、运算、传输、变换，最后向输出部分发出命令，控制执行机构的操作。
对信号的分析、比较等过程统称为处理。
(3)信号类型：模拟信号、数字信号①模拟信号：在电子控制系统中，用传感器将采集的物理量变成为连续变化的电信号，这种连续变化的电信号是模拟信号。
如：模拟信号的优点：精确的分辨率，信息密度更高；不存在量化误差，可以对自然界物理量的真实值进行尽可能逼近的描述。
缺点：不易于传输(干扰)；不易于存储；不易于被处理。
②数字信号含义：用二进制高、低电平来表示非连续变化的物理量的信号，(又被称为脉冲信号)。
表示方法：“1”表示高电平；“0”表示低电平，表示信号的“有”和“无”；命题的“真”和“假”。
数字信号的优点：容易处理；处理精度高；便于记录保存；保密性好等。
数字信号与模拟信号的比较特征描述在电子电路中的表现方式模拟信号连续变化连续变化的直线或连续变化的电磁波或电压信号曲线数字信号不连续变化柱状图或数字电压脉冲或光脉冲1.数字信号用数字电路处理，数字电路中最基本的单元是门电路。
电路基础原理数字信号的存储器与寄存器实现在电路基础原理中，数字信号的存储器与寄存器是关键的组成部分。
它们扮演着信息存储和传输的重要角色。
本文将详细介绍数字信号的存储器与寄存器的实现原理。
1. 数字信号的存储器数字信号的存储器是用于存储二进制数据的电路。
常见的存储器类型包括SR（Set-Reset）存储器、D（Data）存储器和JK存储器等。
其中，SR存储器是最简单的一种。
它有两个输入端，分别是Set和Reset，以及两个输出端，分别是Q和Q'。
当Set端为1，Reset端为0时，SR存储器的状态变为1。
当Set端为0，Reset端为1时，SR存储器的状态变为0。
当Set端和Reset端同时为1时，SR存储器的状态是无法确定的。
为了解决SR存储器的不确定性问题，D存储器应运而生。
D存储器有一个输入端D，即数据输入端。
当D为1时，D存储器的状态变为1；当D为0时，D存储器的状态变为0。
相比于SR存储器，D存储器只有一个输入端，更加简洁。
另一个常见的存储器类型是JK存储器。
JK存储器有两个输入端J和K，以及两个输出端Q和Q'。
当J和K同时为1时，JK存储器的状态不变。
当J为1，K为0时，JK存储器的状态变为1。
当J为0，K为1时，JK存储器的状态变为0。
当J和K同时为0时，JK存储器的状态也是无法确定的。
2. 数字信号的寄存器数字信号的寄存器是一种可以在时钟信号的作用下存储和传输数据的电路。
它常用于在数码管、LED灯等显示设备中，以及在计算机等系统中。
寄存器通常由触发器（Flip Flop）和多路选择器构成。
触发器有很多种类，常见的有D触发器、JK触发器和T触发器等。
与存储器类似，触发器也可以通过时钟信号的作用控制数据的存储和输出。
多路选择器可以选择不同的输入信号，并将其传递到输出端。
对于寄存器来说，多路选择器常用于选择输入信号和输出信号的连接。
寄存器的实现原理是：在每个时钟跳变的时刻，输入信号被保存在触发器中，然后通过多路选择器选择性地传递到输出端。
《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
《数字电路》第01_04章在线测试答案《数字电路》第01章在线测试《数字电路》第01章在线测试剩余时间：59:54答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）1、将下面的二进制数转换为等值的十进制数：（01101）2A、10B、13C、15D、172、逻辑函数的基本运算有与、或和A、与或B、非C、同或D、异或3、在一个函数中，将其中的与“·”换成或“+”，所有的或“+”换成与“·”；“0”换成“1”，“1”换成“0”；原变量换成反变量，反变量换成原变量。
这个规则称为A、反演规则B、代入规则C、摩根规则D、取消规则4、逻辑函数式通常指的是把逻辑函数的输入、输出关系写成()等的组合式。
A、异或B、最大项C、与、或、非D、同或5、将最小项各用一个小方格表示，并按一定规则(几何相邻的也逻辑相邻)排列，这样的图形称为A、逻辑图B、最小项C、最大项D、卡诺图第二题、多项选择题（每题2分，5道题共10分）1、数字逻辑中常用的数制有A、二进制B、八进制C、十进制D、十六进制E、五十进制F、一百进制2、逻辑函数的基本规则（定理）包括A、代入规则B、反演规则C、最小规则D、对偶规则E、最大规则3、卡诺图具有下面哪些特点A、每个方格内至少包含两个最小项B、几何相邻的最小项，逻辑上也相邻C、几何相邻的情况包括相接(紧挨着)D、是上下、左右均闭合的图形E、几何相邻的情况包括相对(任一行或任一列的两头)4、画卡诺图时遵循的原则包括A、圈内的1格数必须是2的k次方(2，4，8，16等)B、相邻1格包括：上下底、左右边、四角C、圈越大越好（圈尽可能少）D、同一个1格可被不同圈包围，但新增圈中要包含新的1格E、必须要把1格圈完5、数字电路中，逻辑函数常用的两种化简方法有A、加减消去法B、公式法化简C、乘除消去法D、卡诺图法化简E、微变等效电路法第三题、判断题（每题1分，5道题共5分）1、16进制的基数为16正确错误2、在数字电路中，主要研究的是电路的输入与输出之间的逻辑关系，因此数字电路又称逻辑电路，其研究工具是逻辑代数。
数字设计：原理与实践第五版习题答案第一章：数字系统基础1. 哪些数学符号代表布尔逻辑运算？分别代表哪些逻辑操作？布尔逻辑运算包括与（AND）、或（OR）、非（NOT）、异或（XOR）等运算。
它们的对应数学符号表示如下：•与（AND）：$\\cdot$ 或 $\\land$•或（OR）：+或 $\\lor$•非（NOT）：$\\overline{A}$ 或eee•异或（XOR）：$\\oplus$2. 简述数字系统的信号表示和信号处理单元。
数字系统的信号表示使用离散量来表示连续或离散的信号，其中离散量指代具有离散数值的量。
信号处理单元是指对输入信号进行处理和操作的硬件模块，用于实现特定的功能或执行特定的任务。
3. 什么是布尔函数？它可以用哪些方法表示？布尔函数是指以布尔逻辑运算为基础，将一个或多个布尔变量映射为单一布尔值的函数。
布尔函数可以用真值表、逻辑表达式和逻辑图等方法表示。
4. 简述数字系统的设计方法。
数字系统的设计方法包括以下几个步骤：1.确定问题的需求和约束条件。
2.将问题抽象为逻辑功能的实现。
3.设计逻辑电路并进行仿真验证。
4.实现电路设计并进行实验验证。
5.优化电路设计并进行性能评估。
6.完成设计文档和报告。
第二章：组合逻辑电路设计1. 什么是组合逻辑电路？简述其基本特征。
组合逻辑电路是指将组合逻辑块进行组合形成的电路，其输出仅依赖于当前的输入。
它的基本特征包括：•输入输出之间无时序关系。
•只有组合逻辑块，没有存储元件。
•输出仅取决于当前输入。
2. 简述逻辑门的功能和特点。
逻辑门是实现布尔逻辑运算的基本构件，其功能和特点如下：•与门（AND）：多个输入信号全部为高时，输出高；否则输出低。
•或门（OR）：多个输入信号有一个为高时，输出高；否则输出低。
•非门（NOT）：输入信号为高时，输出低；否则输出高。
•异或门（XOR）：多个输入信号中奇数个为高时，输出高；否则输出低。
3. 什么是选择器和解码器？选择器是一种组合逻辑电路，根据选择信号将一组输入信号中的某一个作为输出。
1第1章微型计算机系统〔习题1.1〕简答题（1）计算机字长（Word）指的是什么？（2）总线信号分成哪三组信号？（3）PC机主存采用DRAM组成还是SRAM组成？（4）Cache是什么意思？（5）ROM-BIOS是什么？（6）中断是什么？（7）32位PC机主板的芯片组是什么？（8）教材中MASM是指什么？（9）处理器的“取指－译码－执行周期”是指什么？（10）本课程的主要内容属于计算机系统层次结构中哪个层次？〔解答〕①处理器每个单位时间可以处理的二进制数据位数称计算机字长。
②总线信号分成三组，分别是数据总线、地址总线和控制总线。
③ PC机主存采用DRAM组成。
④高速缓冲存储器Cache是处理器与主存之间速度很快但容量较小的存储器。
⑤ ROM-BIOS是“基本输入输出系统”，操作系统通过对BIOS的调用驱动各硬件设备，用户也可以在应用程序中调用BIOS中的许多功能。
⑥中断是CPU正常执行程序的流程被某种原因打断、并暂时停止，转向执行事先安排好的一段处理程序，待该处理程序结束后仍返回被中断的指令继续执行的过程。
⑦主板芯片组是主板的核心部件，它提供主板上的关键逻辑电路。
⑧ MASM是微软开发的宏汇编程序。
⑨指令的处理过程。
处理器的“取指—译码—执行周期”是指处理器从主存储器读取指令（简称取指），翻译指令代码的功能（简称译码），然后执行指令所规定的操作（简称执行）的过程。
⑩机器语言层，即指令集结构。
（学生很多认为是：汇编语言层。
前4章主要涉及汇编语言，但本书还有很多处理器原理等内容）〔习题1.2〕判断题（1）软件与硬件的等价性原理说明软硬件在功能、性能和成本等方面是等价的。
（2）IA-64结构是IA-32结构的64位扩展，也就是Intel 64结构。
（3）8086的数据总线为16位，也就是说8086的数据总线的个数、或说条数、位数是16。
（4）微机主存只要使用RAM芯片就可以了。
（5）处理器并不直接连接外设，而是通过I/O 接口电路与外设连接。
