航天炉粉煤加压气化技术分析摘要:本文主要介绍了航天炉粉煤加压气化技术的工艺原理、技术特点及控制技术,以供参考。
关键词:航天炉;技术特点;结构一、航天炉煤气化的工艺原理原料煤经过磨煤、干燥后储存在低压粉煤储罐,然后用N2(正常生产后用CO2输送)通过粉煤锁斗加压、粉煤给料罐加压输送,将粉煤输送到气化炉烧嘴。
干煤粉(80℃)、纯氧气(200℃)、过热蒸汽(420℃)一同通过烧嘴进入气化炉气化室,瞬间发生升温、挥发分裂解、燃烧及氧化还原等物理和化学过程(1—10 s)。
该反应系统中的放热和吸热的平衡是自动调节的,既有气相间反应,又有气固相间的反应。
1400—1600℃的合成气出气化室通过激冷环、下降管被激冷水激冷冷却后,进入激冷室水浴洗涤、冷却,出气化炉的温度为210~220℃,然后经过文丘里洗涤器增湿、洗涤,进入洗涤塔进一步降温、洗涤,温度约为204℃、粉尘含量小于10×10-6的粗合成气送到变换、净化工段。
[1]二、航天炉的主要设备1、气化炉HT—L炉的核心设备是气化炉。
HT—L炉分上下两个部分:上部是气化室,由内筒和外筒组成,包括盘管式水冷壁、环行空间和承压外壳。
盘管式水冷壁的内侧向火面焊有许多抓钉,抓钉上涂抹一层耐火涂层,其作用是保护水冷壁盘管、减少气化炉热鼍损失。
盘管式水冷壁的结构简单,材质为碳钢,易制作且造价较低。
水冷壁盘管内的水采用强制密闭循环,在这循环系统内,有一个废热锅炉生产5.4MPa(G)的中压蒸汽,将热量迅速移走,使水冷壁盘管内水温始终保持一恒定的范围。
下部为激冷室,包括激冷环、下降管、破泡条和承压外壳。
激冷室为一承压空壳,外径和气化室一样,上部和水冷壁相连的为激冷环,高温合成气经过激冷环和下降管煤气温度骤降。
向下进入激冷室,激冷室下部为一锥形,内充满水,熔渣遇冷固化成颗粒落入水中,顺锁斗循环水排入灰锁斗。
粗合成气从激冷室上部引出。
2、烧嘴HT—L炉烧嘴是一个组合烧嘴,由一个主烧嘴、一个点火烧嘴和一个开工烧嘴组成。

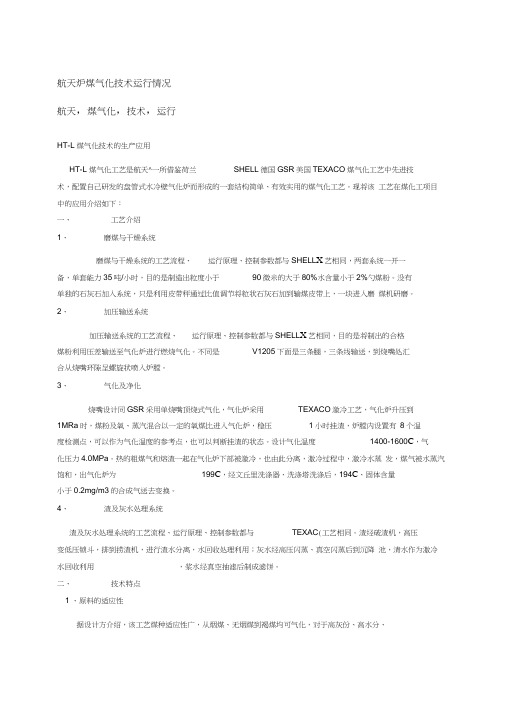

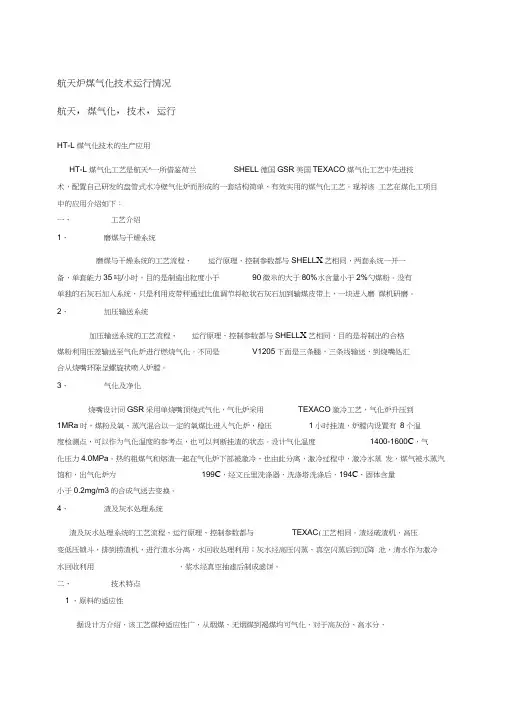

航天炉煤气化技术运行情况航天,煤气化,技术,运行HT-L煤气化技术的生产应用HT-L 煤气化工艺是航天^一所借鉴荷兰SHELL德国GSR美国TEXACO煤气化工艺中先进技术,配置自己研发的盘管式水冷壁气化炉而形成的一套结构简单、有效实用的煤气化工艺。
现将该工艺在煤化工项目中的应用介绍如下:一、工艺介绍1、磨煤与干燥系统磨煤与干燥系统的工艺流程、运行原理、控制参数都与SHELL X艺相同,两套系统一开一备,单套能力35吨/小时,目的是制造出粒度小于90微米的大于80%水含量小于2%勺煤粉。
没有单独的石灰石加入系统,只是利用皮带秤通过比值调节将粒状石灰石加到输煤皮带上,一块进入磨煤机研磨。
2、加压输送系统加压输送系统的工艺流程、运行原理、控制参数都与SHELL X艺相同,目的是将制出的合格煤粉利用压差输送至气化炉进行燃烧气化。
不同是V1205下面是三条腿,三条线输送,到烧嘴处汇合从烧嘴环隙呈螺旋状喷入炉膛。
3、气化及净化烧嘴设计同GSR采用单烧嘴顶烧式气化,气化炉采用TEXACO激冷工艺,气化炉升压到1MRa时,煤粉及氧、蒸汽混合以一定的氧煤比进入气化炉,稳压1小时挂渣,炉膛内设置有8个温度检测点,可以作为气化温度的参考点,也可以判断挂渣的状态。
设计气化温度1400-1600C,气化压力4.0MPa。
热的粗煤气和熔渣一起在气化炉下部被激冷,也由此分离,激冷过程中,激冷水蒸发,煤气被水蒸汽饱和,出气化炉为199C,经文丘里洗涤器、洗涤塔洗涤后,194C、固体含量小于0.2mg/m3的合成气送去变换。
4、渣及灰水处理系统渣及灰水处理系统的工艺流程、运行原理、控制参数都与TEXAC(工艺相同。
渣经破渣机,高压变低压锁斗,排到捞渣机,进行渣水分离,水回收处理利用;灰水经高压闪蒸、真空闪蒸后到沉降池,清水作为激冷水回收利用,浆水经真空抽滤后制成滤饼。
二、技术特点1 、原料的适应性据设计方介绍,该工艺煤种适应性广,从烟煤、无烟煤到褐煤均可气化,对于高灰份、高水分、高硫的煤种同样适用。
航天炉煤气化技术运行情况航天, 煤气化, 技术, 运行HT-L煤气化技术的生产应用HT-L煤气化工艺是航天十一所借鉴荷兰SHELL、德国GSP、美国TEXACO煤气化工艺中先进技术,配置自己研发的盘管式水冷壁气化炉而形成的一套结构简单、有效实用的煤气化工艺。
现将该工艺在煤化工项目中的应用介绍如下:一、工艺介绍1、磨煤与干燥系统磨煤与干燥系统的工艺流程、运行原理、控制参数都与SHELL工艺相同,两套系统一开一备,单套能力35吨/小时,目的是制造出粒度小于90微米的大于80%、水含量小于2%的煤粉。
没有单独的石灰石加入系统,只是利用皮带秤通过比值调节将粒状石灰石加到输煤皮带上,一块进入磨煤机研磨。
2、加压输送系统加压输送系统的工艺流程、运行原理、控制参数都与SHELL工艺相同,目的是将制出的合格煤粉利用压差输送至气化炉进行燃烧气化。
不同是V1205下面是三条腿,三条线输送,到烧嘴处汇合从烧嘴环隙呈螺旋状喷入炉膛。
3、气化及净化烧嘴设计同GSP,采用单烧嘴顶烧式气化,气化炉采用TEXACO激冷工艺,气化炉升压到1MPa时,煤粉及氧、蒸汽混合以一定的氧煤比进入气化炉,稳压1小时挂渣,炉膛内设置有8个温度检测点,可以作为气化温度的参考点,也可以判断挂渣的状态。
设计气化温度1400-1600℃,气化压力4.0MPa。
热的粗煤气和熔渣一起在气化炉下部被激冷,也由此分离,激冷过程中,激冷水蒸发,煤气被水蒸汽饱和,出气化炉为199℃ ,经文丘里洗涤器、洗涤塔洗涤后,194℃、固体含量小于0.2mg/m3的合成气送去变换。
4、渣及灰水处理系统渣及灰水处理系统的工艺流程、运行原理、控制参数都与TEXACO工艺相同。
渣经破渣机,高压变低压锁斗,排到捞渣机,进行渣水分离,水回收处理利用;灰水经高压闪蒸、真空闪蒸后到沉降池,清水作为激冷水回收利用,浆水经真空抽滤后制成滤饼。
二、技术特点1、原料的适应性据设计方介绍,该工艺煤种适应性广,从烟煤、无烟煤到褐煤均可气化,对于高灰份、高水分、高硫的煤种同样适用。
HT-L航天粉煤加压气化装置培训教程之系统引氧方案编制:XXX XXX审核:XXX批准:XXXXXXX煤化工工程技术有限公司XXXX年XX月气化炉引氧方案一、目的二、系统引氧应具备的条件三、引氧的步骤四、引氧顺控程序五、安全注意事项一、目的系统引氧气的主要目的是对氧气系统进行真物料测试,对系统的自控阀门、仪表和自控系统等进行最后的测试和校验,进一步发现本系统中存在的问题,并及时解决,为下一步粉煤烧嘴点火和化工投料试车成功打下坚实基础。
同时对操作人员进行实战演习、锻炼,为以后的开车积累经验。
二、系统引氧应具备的条件氧气系统已经按照规范安装完毕;氧气系统及仪表取压管线及仪表、自控阀门安装调试合格。
引氧程序空试合格。
引氧程序程序氮变送器的排污管线必须经化学清洗脱脂合格,吹扫,气密结束。
所有气测试合格、没有遗留问题。
三、引氧的步骤1、氧气系统冲氮●连接DN50-HNCO-130001-E1D管线(清洁氮气到17XV-1002阀后管线)。
●打开清洁氮气到17XV-1002阀后管线上的手阀,向氧气缓冲罐及气化界区的氧气管线充氮气,氧气管线上只有17XV-1120(进混合器)17XV-1033(进烧嘴开工)、17XV-1065(进烧嘴点火)、17XV-1006(预热器前放空)17XV1118(进混合器前放空)17XV1034(进烧嘴开工放空)17XV1035(进烧嘴开工放空)17XV1069(进烧嘴点火放空)17XV1070(进烧嘴点火放空)关闭,氧气缓冲罐13PI-0080压力达1.5MPa停止。
●充氮完成后,将DN50-HNCO-130001-E1D(清洁氮气到17XV-1002 阀后管线)断开,断开处用盲板封闭。
2、接氧●利用空分氧气放空阀,将空分出界区氧压控制在2.0MPa。
●打开氧气缓冲罐入口手阀,缓慢打开空分出界区流量调节阀,向氧气缓冲罐充氧。
●分别手动强制打开17XV-1001(氧气主阀)前放空手阀、氧气预热器前放空手阀及17XV0006(预热器前)1118(混合器前),点火、开工路放空阀17XV -1034/1035(开工氧放空)1069/1070(点火氧放空)(注意放空阀的开关顺序,原则上先开末端放空阀),置换氧气系统中的氮气。
航天炉简介及国内项目:产品简介:HT-L粉煤气化炉为航天粉煤加压气化装置核心、关键专利设备。
粉煤、氧气、蒸汽按一定比例通过燃烧器进入气化炉,在气化室中进行燃烧气化反应,生成的含有高温熔渣的粗合成气,一部分高温熔渣挂在复合水冷壁上,形成稳定的抵抗高温的渣层,其余熔渣和粗合成气进入激冷室。
粗合成气在激冷室中被激冷水激冷降温,并蒸发水蒸气到饱和,同时熔渣迅速固化,通过分离装置实现合成气、液态水、固渣的分离。
合成气通过管口输出进入后续工段,主要成分为一氧化碳和氢气。
固渣通过排渣口进入破渣机中,并断续排出。
含有细灰的黑水通过管口进入渣水处理系统。
产品描述:技术特点:采用先进的干粉煤燃烧气化技术,煤种适应性广,有效气含量高,氧耗低,煤耗低;采用可靠地激冷流程对合成气进行降温和固渣,简便易行,适用于化工装置;采用独特的水冷壁结构,安全可靠,维护成本低;采用高度集成的顶置组合式燃烧器,具备点火、开工、投料功能,寿命长、便于使用;采用独特的炉膛直接测温技术,有利于气化炉参数调节和控制;采用独特的可视火检技术,便于点火、开工过程控制;采用独特的安全装置,运行中安全性高;采用独特的点火技术,点火可靠性高;主要参数:气化炉直径:3.2-3.8米;气化炉高度:19.5米;气化压力:4.0MPa;日投煤量:~1500吨(与煤种有关);气化温度:1300-1700度(与煤种有关);(CO+H2)有效气产量:80000~11000Nm3/h(根据要求确定);(CO+H2)含量:~90%(与煤种有关);氧耗:290~320Nm3氧气/1000Nm3(CO+H2)(与煤种有关)煤耗:550~650kg入炉煤/1000Nm3(CO+H2)(与煤种有关)冷煤气效率:80~82%(与煤种有关)。
行只需开三台泵的工艺条件,而6台洗涤塔给料泵中只要有三台运行一台备泵就能满足生产需求;其次,当泵出口压力过高时可通过PV 阀调节维持压力稳定,避免引起系统的波动,泵故障时也有足够的检修时间。
这样既能维持系统长满优安稳运行又降低生产成本。
1.2 事故激冷水量不足之处气化炉激冷水连续进入气化炉激冷环隙,主要作用是急速冷却高温合成气和保护下降管,当激冷水流量较低后无法起到保护冷却作用。
750 t 气化炉激冷水正常流量控制范围为150~250 m 3/h ,当激冷水流量低低低低106 m 3/h ,会导致激冷环水分布不均匀,烧坏下降管。
气流床气化炉在水煤浆领域设置有事故激冷水,在激冷水出现故障时,打开事故激冷水替代激冷水作用,避免停车及损坏设备事故。
航天炉对事故激冷水设计主要是在停车后保护下降管,无法起到避免停车作用,其原设计存在以下问题:(1)当过滤器出现堵塞,造成激冷水流量低,事故激冷水无法满足供给量;(2)当调节阀故障,造成激冷水流量低,事故激冷水无法满足供应;(3)当激冷水泵故障,开启事故激冷水后,流量压力和流量均达不到激冷水最低流量要求。
由于原事故激冷水由洗涤塔给水泵(高速离心泵)提供,在正常运行期间由于气化炉压力与高速离心泵出口压力的压差只有1 MPa ,无法在8 s 的时间内满足激冷水事故补水压力和流量。
进而在原事故激冷水不变的情况下新增一条6.5 MPa 中压锅炉水(MBW)作为事故激冷水,当激冷水流量低低低时,事故激冷水调节阀自动开,在2.5 MPa 压差下事故激冷水可以快速满足激冷水量要求,将原事故激冷水联锁修改为:当激冷水流量低低低(135 m 3/h),自动开原始事故激冷水流量调节阀50%阀位和新增事故激冷水阀,关闭洗涤塔补水调节阀,以及激冷水流量低低低低(106 m 3/h)触发气化炉大联锁停车修改为0 引言黔希煤化工投资有限责任公司是年产30万吨乙二醇,采用HT-L 气流床气化工艺,它是一种并流气化,用高压二氧化碳气将粒度<90 μm 占85%的煤粉输送至气化炉内,粉煤在高于其灰熔点的温度下与气化剂(氧气+水蒸汽)发生燃烧和化学反应,其部分熔渣飞溅在水冷壁上形成以渣抗渣的动态平衡保护水冷壁,熔渣以液态的形式排出气化炉,为实现长周期安稳生产提高经济效益,于是对目前影响长周期安稳运行的瓶颈问题进行优化改进[1]。
