智慧灯杆管理平台建设方案目录1项目总述 (1)2集团建设内容 (1)2.1系统概述 (1)2.2系统功能 (3)2.2.1综合分析一张图 (3)2.2.2综合分析一张表 (7)2.2.3集成门户 (8)1项目总述项目以“一张网”“一张图”“一张表”“一盘棋”的总体设计，通过整合路灯灯杆各监测设备，采集重要信息，利用大数据等先进技术手段，开展信息预警研判，提高城市安全监管能力和提高人流、车流监测手段，进一步推动智慧城市建设。
系统平台管理员端根据管理功能与监测功能，划分为八个子系统：智慧照明、气象环境监测、WIFI管理、安防监控、广播管理、绿色充电、LED显示屏、一键求助报警。
2建设内容2.1系统概述运用物联网、大数据、人工智能等新一代信息技术，建设灯杆管理平台，实现城市管理“精准化”，即基于城市监测大数据，实现路灯管理、气象监测；安防监控、广播管理、绿色充电、LED显示屏、一键求助等系统集成管理，实现监控的“实时化”；数据展现“直观化”，即利用安全监控、视频监控等在线监测监控数据，一键求助等安全管理数据，实现智能联动，结合大数据分析、BI展示、GIS“一张图”等技术手段，实现智慧城市管理“直观化”。
智慧灯杆管理平台的传感器采集类数据由区域内各灯杆采集后上传至“区域分站”，由“区域分站”将采集的数据上传到平台，平台将各子系统数据通过大数据分析等技术手段，实现数据有效利用。
智慧灯杆管理平台通过GIS一张图、一张表进行统一展示、管理、大数据和联网分析、预测、监测、报警、统计，实现平台统一规划、统一调度、统一数据、统一传输、统一维护，提供一站式管理分析服务，提升城市管理监察/监管水平，为精准管理提供科学依据。
2.2系统功能煤矿事故风险分析平台主要包括的功能模块有综合分析一张图、综合分析一张表、集成门户。
系统结构图如下所示：2.2.1综合分析一张图基于GIS一张图平台，对路灯分布基础数据以及各类在线监测监控类数据进行大数据分析，为精准管理提供科学依据。

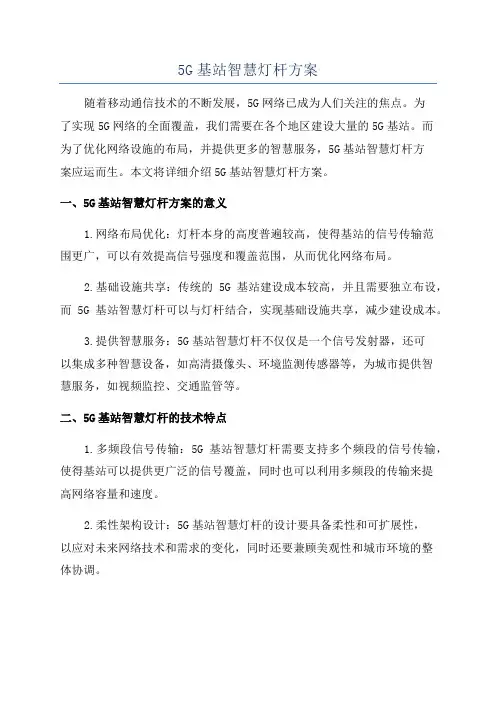

5G基站智慧灯杆方案随着移动通信技术的不断发展，5G网络已成为人们关注的焦点。
为了实现5G网络的全面覆盖，我们需要在各个地区建设大量的5G基站。
而为了优化网络设施的布局，并提供更多的智慧服务，5G基站智慧灯杆方案应运而生。
本文将详细介绍5G基站智慧灯杆方案。
一、5G基站智慧灯杆方案的意义1.网络布局优化：灯杆本身的高度普遍较高，使得基站的信号传输范围更广，可以有效提高信号强度和覆盖范围，从而优化网络布局。
2.基础设施共享：传统的5G基站建设成本较高，并且需要独立布设，而5G基站智慧灯杆可以与灯杆结合，实现基础设施共享，减少建设成本。
3.提供智慧服务：5G基站智慧灯杆不仅仅是一个信号发射器，还可以集成多种智慧设备，如高清摄像头、环境监测传感器等，为城市提供智慧服务，如视频监控、交通监管等。
二、5G基站智慧灯杆的技术特点1.多频段信号传输：5G基站智慧灯杆需要支持多个频段的信号传输，使得基站可以提供更广泛的信号覆盖，同时也可以利用多频段的传输来提高网络容量和速度。
2.柔性架构设计：5G基站智慧灯杆的设计要具备柔性和可扩展性，以应对未来网络技术和需求的变化，同时还要兼顾美观性和城市环境的整体协调。
3.低功耗节能：为了减少电力消耗和优化能源使用效率，5G基站智慧灯杆方案应该采用低功耗和节能设计，如太阳能光伏板、智能电池管理等。
4.智能感知与管理：5G基站智慧灯杆可以通过集成多种传感器和通信设备，实现对周边环境的智能感知和管理功能，包括人流监测、空气质量检测、车辆识别等。
三、5G基站智慧灯杆的应用场景1.智慧交通：5G基站智慧灯杆可以通过高清摄像头和智能交通信号灯等设备，实现对交通情况的监控和调控，提升交通运行效率和安全性。
2.智慧安防：5G基站智慧灯杆可以集成高清摄像头和人脸识别等技术，实现对公共区域的监控和预警功能，提供更加安全的城市环境。
3.智慧环境：5G基站智慧灯杆可以搭载各种环境监测传感器，监测空气质量、噪音水平等环境指标，并实现对城市环境的智能调节和管理。
智慧灯杆解决方案一、引言智慧灯杆是一种将智能技术应用于传统灯杆的解决方案。
通过在灯杆上安装各种传感器、摄像头和通信设备，智慧灯杆可以实现智能照明、环境监测、交通管理等多功能。
本文将介绍智慧灯杆的相关技术原理、应用场景及未来发展趋势。
二、技术原理2.1 传感器技术智慧灯杆利用各种传感器技术来感知周围环境。
常见的传感器包括光线传感器、温度传感器、湿度传感器等。
通过感知环境的变化，智慧灯杆可以实现自动调节亮度、自动调节温度等功能，从而提高照明效果和节能效果。
2.2 摄像头技术智慧灯杆中的摄像头技术可以用于监控和安防。
通过高清摄像头的安装，智慧灯杆可以实时监控道路交通情况、行人流量等信息，为交通管理和城市规划提供数据支持。
同时，摄像头还可以用于检测和预防犯罪，提高城市的安全性。
2.3 通信技术智慧灯杆中的通信技术是实现远程监控和管理的关键。
通过与云平台的连接，智慧灯杆可以实时上传感测数据和摄像头视频，向云端请求数据和命令。
同时，云平台可以对所有智慧灯杆进行集中管理，提供统一的维护和升级服务。
三、应用场景3.1 智能照明智慧灯杆可以根据环境亮度自动调节灯光亮度，实现智能照明。
在白天阳光充足的情况下，灯杆可以自动调暗灯光，减少能耗。
而在天黑的情况下，灯杆可以自动增加照明亮度，提供更好的路灯照明效果，增加行人和车辆的安全。
3.2 环境监测智慧灯杆可以安装各种环境传感器，实时监测空气质量、温度、湿度等环境参数。
通过采集的数据，智慧灯杆可以及时预警和报警，提醒人们注意环境变化，减少对人体和环境的影响。
同时，这些数据还能为城市规划提供重要参考，优化公共资源配置。
3.3 交通管理智慧灯杆中的摄像头技术可以实时监控道路交通情况。
通过分析摄像头采集的视频数据，智慧灯杆可以判断车辆的流动情况，统计车流量、车速等信息。
这些数据可以为交通管理、路网规划和交通流量预测提供参考，帮助城市实现智慧交通。
四、未来发展趋势4.1 人工智能技术的应用随着人工智能技术的发展，智慧灯杆将能够更加智能化地应对各种情况。

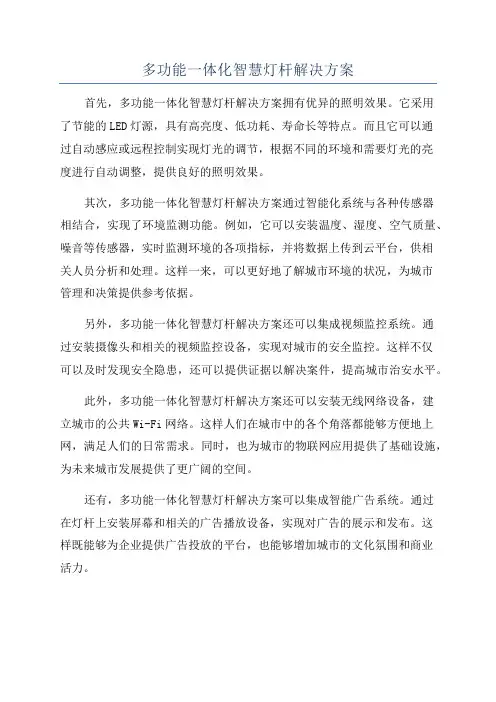

多功能一体化智慧灯杆解决方案首先，多功能一体化智慧灯杆解决方案拥有优异的照明效果。
它采用了节能的LED灯源，具有高亮度、低功耗、寿命长等特点。
而且它可以通过自动感应或远程控制实现灯光的调节，根据不同的环境和需要灯光的亮度进行自动调整，提供良好的照明效果。
其次，多功能一体化智慧灯杆解决方案通过智能化系统与各种传感器相结合，实现了环境监测功能。
例如，它可以安装温度、湿度、空气质量、噪音等传感器，实时监测环境的各项指标，并将数据上传到云平台，供相关人员分析和处理。
这样一来，可以更好地了解城市环境的状况，为城市管理和决策提供参考依据。
另外，多功能一体化智慧灯杆解决方案还可以集成视频监控系统。
通过安装摄像头和相关的视频监控设备，实现对城市的安全监控。
这样不仅可以及时发现安全隐患，还可以提供证据以解决案件，提高城市治安水平。
此外，多功能一体化智慧灯杆解决方案还可以安装无线网络设备，建立城市的公共Wi-Fi网络。
这样人们在城市中的各个角落都能够方便地上网，满足人们的日常需求。
同时，也为城市的物联网应用提供了基础设施，为未来城市发展提供了更广阔的空间。
还有，多功能一体化智慧灯杆解决方案可以集成智能广告系统。
通过在灯杆上安装屏幕和相关的广告播放设备，实现对广告的展示和发布。
这样既能够为企业提供广告投放的平台，也能够增加城市的文化氛围和商业活力。
最后，在建设多功能一体化智慧灯杆解决方案时还应考虑安全防护措施。
例如，在灯杆上安装防火、防盗、防老鼠等安全设施，确保设备不会被破坏，保障人民的生命财产安全。
综上所述，多功能一体化智慧灯杆解决方案是一种集照明、环境监测、视频监控、无线网络、智能广告等多种功能于一体的创新产品。
它的出现将为城市的建设和发展带来更多的便利和机遇，在提高城市管理水平、提升市民生活品质方面起到积极作用。

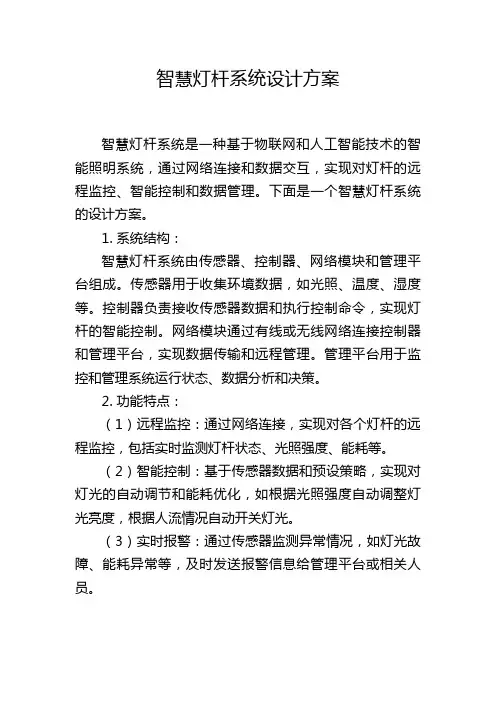

智慧灯杆系统设计方案智慧灯杆系统是一种基于物联网和人工智能技术的智能照明系统，通过网络连接和数据交互，实现对灯杆的远程监控、智能控制和数据管理。
下面是一个智慧灯杆系统的设计方案。
1. 系统结构：智慧灯杆系统由传感器、控制器、网络模块和管理平台组成。
传感器用于收集环境数据，如光照、温度、湿度等。
控制器负责接收传感器数据和执行控制命令，实现灯杆的智能控制。
网络模块通过有线或无线网络连接控制器和管理平台，实现数据传输和远程管理。
管理平台用于监控和管理系统运行状态、数据分析和决策。
2. 功能特点：（1）远程监控：通过网络连接，实现对各个灯杆的远程监控，包括实时监测灯杆状态、光照强度、能耗等。
（2）智能控制：基于传感器数据和预设策略，实现对灯光的自动调节和能耗优化，如根据光照强度自动调整灯光亮度，根据人流情况自动开关灯光。
（3）实时报警：通过传感器监测异常情况，如灯光故障、能耗异常等，及时发送报警信息给管理平台或相关人员。
（4）数据分析：对收集的环境数据进行实时分析和处理，提供数据报表和统计分析，帮助制定合理的照明方案和能耗管理策略。
（5）节能环保：通过智能控制和能耗优化，降低能耗和碳排放，达到节能环保的目的。
3. 技术实现：（1）传感器选型：选择适合的传感器，如光照传感器、温湿度传感器等，确保数据的准确性和稳定性。
（2）控制器设计：设计一套高效稳定的控制器，能够实时接收和处理传感器数据，快速响应控制命令。
（3）网络通信：选择合适的通信方式，如以太网、Wi-Fi、蜂窝网络等，确保数据传输的可靠性和安全性。
（4）管理平台开发：基于云计算和大数据技术，开发一个易于使用和可扩展的管理平台，实现对整个系统的监控和管理。
（5）数据分析算法：开发合适的数据分析算法，对大量的传感器数据进行分析和处理，提供对环境数据的有效利用和决策支持。
4. 应用场景：智慧灯杆系统可以广泛应用于城市道路、公园、广场等公共空间，也可以应用于工厂、学校、企事业单位等室内外场所。
2023REPORTING 智慧灯杆解决方案打造智慧城市万物互联PPT2•智慧灯杆概述•智慧灯杆核心技术•智慧灯杆功能实现•智慧灯杆应用场景拓展•智慧灯杆产业链协同发展•挑战与机遇并存，未来展望目录20232023REPORTINGPART01智慧灯杆概述定义与发展趋势定义智慧灯杆是一种集成多种功能于一体的智能化城市基础设施，通过搭载传感器、通信设备等，实现照明、监控、通信、信息发布等多种功能。
发展趋势随着物联网、5G等技术的不断发展，智慧灯杆将实现更多智能化应用，如自动驾驶辅助、环境监测等，成为智慧城市建设的重要组成部分。
照明管理视频监控无线通信信息发布智慧灯杆在智慧城市中作用01020304通过智能控制，实现路灯的远程开关、亮度调节等，提高照明质量和节能效果。
搭载摄像头和图像识别技术，实现城市安全监控和交通管理。
提供Wi-Fi 、5G 等无线通信服务，满足市民上网需求。
通过LED 显示屏等设备，发布政务信息、公共服务信息等，提高信息传递效率。
政策支持市场需求增长技术创新推动跨界合作机会市场需求分析政府对智慧城市建设给予高度重视，出台一系列政策推动智慧灯杆等基础设施建设。
物联网、5G等新技术的不断发展为智慧灯杆的创新应用提供了有力支持。
随着城市化进程加快和人们对高品质生活的追求，智慧灯杆市场需求不断增长。
智慧灯杆涉及多个领域，为不同行业提供了跨界合作的机会，共同推动智慧城市建设。
2023REPORTINGPART02智慧灯杆核心技术通过物联网技术，实现灯杆设备与传感器、控制器等设备的无缝对接和实时通信，确保数据的准确性和及时性。
设备接入与通信利用物联网技术，对灯杆周围环境进行实时监测和数据采集，并通过网络将数据传输至云平台进行分析和处理。
数据采集与传输通过物联网技术，实现对灯杆的远程监控和管理，包括设备状态监测、故障预警、远程控制等功能。
远程监控与管理物联网技术数据挖掘与分析运用数据挖掘和分析技术，对灯杆采集的数据进行深入挖掘和分析，提取有价值的信息和知识，为城市管理和服务提供支持。
智慧灯杆物联网平台解决方案目录一、需求分析 (1)1.1 什么是智慧灯杆 (1)1.1.1 狭义的智慧路灯 (1)1.1.2 广义的智慧路灯 (1)1.2 智慧路灯将成为智慧城市的入口 (1)1.2.1 城市道路智慧照明乃大势所趋 (1)1.2.2 智慧城市的最佳入口和服务端口 (2)1.2.3 政策驱动，大力推广智慧照明 (2)1.3 智慧路灯的发展趋势 (2)1.4 智慧灯杆的实际运营需求 (3)二、系统设计 (4)2.1 总体架构 (4)2.2 功能设计 (5)2.3 方案特点 (6)三、解决方案 (7)3.1 前端子系统 (7)3.1.1 单灯控制器 (7)3.1.2 照度传感器 (10)3.1.3 集中控制器 (11)3.2 智慧灯杆接入网通信子系统 (12)3.2.1 PLC (12)3.2.2 ZigBee (13)3.2.3 NB-IoT和Lora (13)3.3 管理运营平台设计 (14)3.3.1 终端管理 (14)3.3.2 节能管理 (21)3.3.3 数据管理 (25)3.3.4 系统权限管理及安全管理 (27)3.3.5 系统维护管理 (27)四、智慧灯杆的多元化载体趋势 (29)五、典型案例 (30)5.1 建设方案 (31)5.2 系统设计 (32)5.3 方案的优势 (33)5.4 建设效果 (34)5.4.1 经济效益 (34)5.4.2 社会效益 (34)一、需求分析1.1什么是智慧灯杆1.1.1狭义的智慧路灯智慧路灯是指通过应用先进、高效、可靠的电力线载波通信和3/4G 无线通信等技术，实现对路灯的远程集中控制与管理的路灯，智慧路灯具有根据环境变化及需求自动调节亮度、开关及远程照明控制、故障主动报警、灯具线缆防盗、远程抄表等功能，能够大幅节省电力资源，提升公共照明管理水平，节省维护成本。
1.1.2广义的智慧路灯广义的智慧路灯，是使用狭义智慧路灯作为载体，扩充功能，增加模块，比如：Wifi模块、LED显示屏模块、摄像头模块、PM2.5 检测模块等。
与物联网、无线城市、平安城市等有效的结合起来，而形成广义的智慧路灯。
1.2智慧路灯将成为智慧城市的入口1.2.1城市道路智慧照明乃大势所趋智慧照明，是智慧城市的重要组成部分。
它应用传感器、电力线载波（PLC）/ZigBee/Lora/NB-IoT/Zeta等各类物联网通信方式和3/4G、光纤等通信技术相结合，将城市中的路灯联起来，形成物联网，实现对路灯的远程集中控制与管理，具有根据车流量、时间、天气情况等条件设定方案自动调节亮度、远程照明控制、故障主动报警、灯具线缆防盗、远程抄表等功能，建成所谓智慧路灯系统。
智慧路灯可以有效控制能源消耗，大幅节省电力资源，提升公共照明管理水平，降低维护和管理成本并利用计算等信息处理技术对海量感知信息进行处理和分析，对包括民生、环境、公共安全等在内的各种需求做出智能化响应和智能化决策支持，使得城市道路照明达到“智慧”状态。
1.2.2智慧城市的最佳入口和服务端口城市拥有数量众多的路灯，是最密集的城市基础设施，便于信息的采集和发布。
智慧路灯也是物联网重要的信息采集来源，也是智慧城市的一个重要组成部分和重要入口，可促进智慧市政和智慧城市在城市照明业务方面的落地，实现城市及市政服务能力的提升。
1.2.3政策驱动，大力推广智慧照明随着物联网、下一代互联网、云计算等新一代信息技术的广泛应用，智慧城市已成为必然趋势。
近年来，智慧城市新政频出，我国多个城市掀起了智慧城市建设高潮。
政府出台了一系列政策措施推进智慧城市建设，智慧路灯作为智慧城市建设中的重要组成部分，预计未来仍然会得到政策支持。
我们需要紧紧把握国家政策红利从窗口，大力跟进相关项目。
1.3智慧路灯的发展趋势随着科学技术的不断进步，城市智慧化已成大势所趋，智慧路灯作为参与“智慧城市”建设的最佳细分入口，趋势预测自然十分可期。
智慧路灯、互联网+物联网等，这些技术正在悄无声息地改变着人们的生活方式，带给人们前所未有的便利和体验。
随着我国智慧城市的推广力度加大，未来我国将继续坚持走“可持续发展”战略，推广新能源，发展智慧城市等项目来节约能源保护环境。
1.4智慧灯杆的实际运营需求随着经济和社会的发展，城市公共照明已经成为城市现代化水平的重要标志之一，城市照明设施规模日益增大，用电量节节攀升，社会各方对城市公共照明的要求和希望越来越高。
而目前国内城市照明的监控和管理方式相对简单、粗放，服务质量和节能水平有待提高，难以满足现代化城市照明的需要，市政管理者急需通过系统化的智能手段实现对路灯的运营维护、精准控制，并基于系统采集到的数据做出更加科学高效地决策。
其面临的困境主要表现在以下几个方面：（1）监控管理方式相对粗放。
传统“三遥”系统只能实现回路级别的采集和控制，对单灯运行情况无法实时、准确监控，不能实现智能化监控和精细化管理；部分城市仍停留在“时控”时代，缺少基本的信息化管理手段。
（2）运行维护效率低、成本高。
现有的照明设施故障发现机制主要采用人工巡查模式，工作量巨大，需要投入大量的人力物力，并且还可能留有盲区，运维效率低、成本高，难以实现主动服务、保障服务质量。
（3）照明能耗偏大。
缺少灵活有效的节能控制手段，过度照明和照明不足的矛盾难以调和，无法实现按需照明，从而在保障照明质量的前提下有效降低照明能耗。
（4）设施安全难以保障。
缺少实时监管措施，照明电缆等设施频繁被盗或损坏，给照明管理部门造成直接的经济损失，严重影响城市照明的正常运行，同时带来安全隐患。
（5）设施资源缺乏有效管理。
城市照明设施资源管理基本停留在人工台账时代，缺少信息化手段，设施资源数量不清、状态不明，不利于运维养护。
二、系统设计2.1总体架构智能灯杆系统由应用管理平台、网络服务器、网关（集中器、基站等）、单灯控制器和通信网络组成。
实现对城市照明的“点、线、面”实时测控和节能管理，及时掌握城市照明的运营情况，统计城市照明设施的基本信息和能耗情况。
同时协助市政部门完善照明信息统计制度，建立照明节能评价体系，加强对城市照明指导工作的针对性和科学性。
狭义智慧路灯的智慧照明系统架构如图1所示图1智慧灯杆系统架构图2.2功能设计智慧路灯应用管理平台将提供路灯的管理、控制、运行、维护、统计等功能，大致包括自动设置、远程控制、亮度调节、状态监测、耗能显示、指标监测等功能。
同时，在智慧灯杆上加载相关附属设施，可以将环境信息、市政信息、交通信息、安防信息等集中在一个平台上，实现一杆多能。
智慧路灯建设不仅有利于推动节能环保产业发展，可望为路灯运营方节省25%~ 50 %的运营成本，也有利于美化和亮化城市形象和推动城市路灯精细管理。
通过系统的应用，使城市照明设施的管理具体到每一盏灯，城市照明的管理者足不出户即可掌握每一盏路灯的实时运行状况，从而实现控制节能和管理节能。
在管理控制方面，通过制定合理的节能控制方案，减少每盏路灯的日平均亮灯时长来实现节能，其节能率可达30%以上，同时在灯具亮灯时长减少后，其使用寿命必然增加，从而节省设施投资。
系统可实现无人巡检，改变了传统依靠人工巡检，热线报修发现故障的方式，大量节省办公、车辆、人员等费用，降低整体运维成本，达到节能降耗的目的。
2.3方案特点（1）主要基于通常的物联网架构。
（2）方案兼容多种通信制式。
兼容传统的电力线PLC、ZigBee及新近兴起的Lora\NB-IoT方式解决方案。
（3）依托综合业务平台优势。
方案基于综合业务平台，便于扩展智慧灯杆的功能，无缝链接充电桩、WiFi、PM2.5、信息发布等多种第三方设备，而且公司具备完善的相关业务平台可供整合对接。
（4）平台功能完善。
平台可管理每个照明设施，包含光源、灯杆、电源、光源附属设备等，实现精准控制。
（5）实现智能管理。
智能管理实现了便捷的远程控制和维护。
（6）完善的数据分析功能。
平台采集大量数据，对电量、能耗、线损电量率进行分析，为决策提供依据。
三、解决方案3.1前端子系统3.1.1单灯控制器3.1.1.1单灯控制器简介在智慧路灯系统里面，安装在每个路灯上的单灯控制器是最主要的控制设备，是实现智能管理的最终执行动作的实施者。
此处的路灯控制器指安装于路灯杆灯头处的单灯控制器，可以对应于物联网里面的微控制器加执行器。
单灯控制器一般采用先进的工业测控技术，实现了对每盏路灯的智能化管理。
单灯节能控制器可以通过电力线（PLC）、Lora、ZigBee等通信方式接受网关或智能集中器发出的指令，并根据指令执行开关灯、调光、运行参数采集等操作。
路灯控制器样图如图2、图3所示。
图2单灯控制器样图一图3单灯控制器样图二3.1.1.2路灯控制器基本功能（1）实现回路控制：可实现回路开关、调光控制。
（2）参数采集：可实现对回路电流、电压、功率因数采集。
（3）节能控制预案管理：可接收、存储单灯节能控制预案，并依照预案进行灯源控制。
（4）漏电监测：依照设定好的漏电限值进行漏电检测，漏电信息将上传到监控中心。
路灯控制器与路灯必须一对一应，实现路灯开关以及电流、电压、有功采集等。
系统通过路灯控制器需要实现：（1）控制中心能对城市道路中的任意一盏路灯运行状态检测，并具有数据采集、状态显示及报警功能。
（2）可按照需求，在确保道路照明亮度的前提下，任意组合控制路灯的工作状态，实现按需照明。
（3）可监控任意一盏照明路灯的工作状态。
（4）电压、电流、灯功率状态、调节路灯亮度。
（5）故障诊断，具有异常开/关灯、灯具故障、通信失败等报警功能。
（6）支持单、双头（臂、火）的控制和检测，适合高压钠灯、LED 灯、金卤灯和节能灯等灯型。
3.1.1.3一般路灯控制器常见基础技术参数（1）工作电源220Vac 允许偏差－30%～+20％（2）电源频率50HZ 允许偏差－6%～+2％（3）防护级别>IP65（4）工作温度-40～70℃（5）存储温度-40～85℃（6）相对湿度10%～95%RH以上仅是举例某一类型的路灯控制器的参数，现在越来越多的控制器越来越智能，功能越来越多。
在实际项目中需要仔细甄选，最主要的是终端控制器要能够实现与网关的通信进而与应用平台系统对接，且对灯头能够实施有效控制。
3.1.2照度传感器3.1.2.1照度传感器简介照度传感器是以光电效应为基础，将光信号转换成电信号的装置。
在路灯终端安装照度传感器主要目的是实时感知环境亮度，进而系统根据环境亮度来及时调整路灯亮度。
照度传感器根据环境灯光的变化，采用电子元器件将可见光转化成电信号，从而控制照明系统的照度。
当环境的照度高于预设的照度值，关闭或调暗路灯亮度；当白天或正常路灯的工作时段（即应该打开的时段）环境亮度的低于预设的照度值，开启或调亮路灯。
