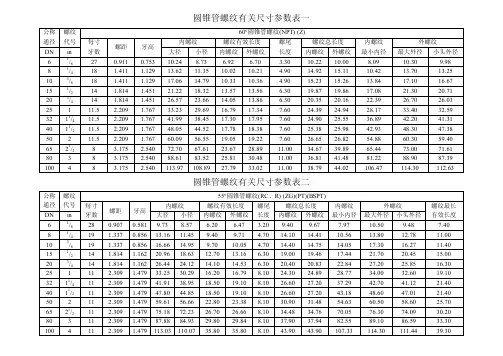

圆锥管螺纹有关尺寸参数表一公称通径螺纹代号60°圆锥管螺纹(NPT) (Z)每寸牙数螺距牙高内螺纹螺纹有效长度螺尾长度螺纹总长度内螺纹最小内径外螺纹DN in 大径小径内螺纹外螺纹内螺纹外螺纹最大外径小头外径6 1/827 0.911 0.753 10.24 8.73 6.92 6.70 3.30 10.22 10.00 8.09 10.30 9.98 8 1/418 1.411 1.129 13.62 11.35 10.02 10.21 4.90 14.92 15.11 10.42 13.70 13.25 10 3/818 1.411 1.129 17.06 14.79 10.33 10.36 4.90 15.23 15.26 13.84 17.10 16.67 15 1/214 1.814 1.451 21.22 18.32 13.57 13.56 6.30 19.87 19.86 17.08 21.30 20.71 20 3/414 1.814 1.451 26.57 23.66 14.05 13.86 6.30 20.35 20.16 22.39 26.70 26.03 25 1 11.5 2.209 1.767 33.23 29.69 16.79 17.34 7.60 24.39 24.94 28.17 33.40 32.59 32 11/411.5 2.209 1.767 41.99 38.45 17.30 17.95 7.60 24.90 25.55 36.89 42.20 41.31 40 11/211.5 2.209 1.767 48.05 44.52 17.78 18.38 7.60 25.38 25.98 42.93 48.30 47.38 50 2 11.5 2.209 1.767 60.09 56.55 19.05 19.22 7.60 26.65 26.82 54.88 60.30 59.40 65 21/28 3.175 2.540 72.70 67.61 23.67 28.89 11.00 34.67 39.89 65.44 73.00 71.61 80 3 8 3.175 2.540 88.61 83.52 25.81 30.48 11.00 36.81 41.48 81.22 88.90 87.39 100 4 8 3.175 2.540 113.97 108.89 27.79 33.02 11.00 38.79 44.02 106.47 114.30 112.63圆锥管螺纹有关尺寸参数表二公称通径螺纹代号55°圆锥管螺纹(RC、R) (ZG)(PT)(BSPT)每寸牙数螺距牙高内螺纹螺纹有效长度螺尾长度螺纹总长度内螺纹最小内径外螺纹螺纹最长有效长度DN in 大径小径内螺纹外螺纹内螺纹外螺纹最大外径小头外径6 1/828 0.907 0.581 9.73 8.57 6.20 6.47 3.20 9.40 9.67 7.97 10.50 9.48 7.40 8 1/419 1.337 0.856 13.16 11.45 9.40 9.71 4.70 14.10 14.41 10.56 13.80 12.78 11.00 10 3/819 1.337 0.856 16.66 14.95 9.70 10.05 4.70 14.40 14.75 14.05 17.30 16.27 11.40 15 1/214 1.814 1.162 20.96 18.63 12.70 13.16 6.30 19.00 19.46 17.44 21.70 20.45 15.00 20 3/414 1.814 1.162 26.44 24.12 14.10 14.53 6.30 20.40 20.83 22.84 27.20 25.85 16.30 25 1 11 2.309 1.479 33.25 30.29 16.20 16.79 8.10 24.30 24.89 28.77 34.00 32.60 19.10 32 11/411 2.309 1.479 41.91 38.95 18.50 19.10 8.10 26.60 27.20 37.29 42.70 41.12 21.40 40 11/211 2.309 1.479 47.80 44.85 18.50 19.10 8.10 26.60 27.20 43.18 48.60 47.01 21.40 50 2 11 2.309 1.479 59.61 56.66 22.80 23.38 8.10 30.90 31.48 54.63 60.50 58.60 25.70 65 21/211 2.309 1.479 75.18 72.23 26.70 26.66 8.10 34.48 34.76 70.05 76.30 74.09 30.20 80 3 11 2.309 1.479 87.88 84.93 29.80 29.84 8.10 37.90 37.94 82.55 89.10 86.59 33.30 100 4 11 2.309 1.479 113.03 110.07 35.80 35.80 8.10 43.90 43.90 107.33 114.30 111.44 39.30最佳答案R，是一类圆锥密封管螺纹，它包括R1（与圆柱内螺纹配合的外螺纹）、R2（与圆锥内螺纹配合的外螺纹）和Rc。

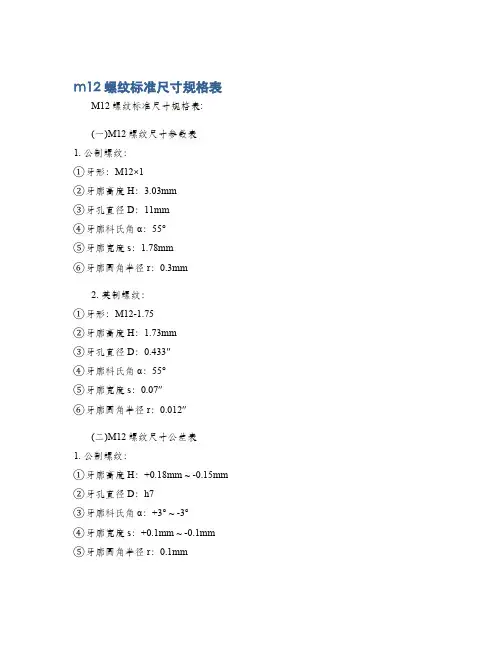

m12螺纹标准尺寸规格表M12螺纹标准尺寸规格表:
(一)M12螺纹尺寸参数表
1. 公制螺纹：
①牙形：M12×1
②牙廓高度H：3.03mm
③牙孔直径D：11mm
④牙廓科氏角α：55°
⑤牙廓宽度s：1.78mm
⑥牙廓圆角半径r：0.3mm
2. 英制螺纹：
①牙形：M12-1.75
②牙廓高度H：1.73mm
③牙孔直径D：0.433″
④牙廓科氏角α：55°
⑤牙廓宽度s：0.07″
⑥牙廓圆角半径r：0.012″
(二)M12螺纹尺寸公差表
1. 公制螺纹：
①牙廓高度H：+0.18mm ~ -0.15mm
②牙孔直径D：h7
③牙廓科氏角α：+3° ~ -3°
④牙廓宽度s：+0.1mm ~ -0.1mm
⑤牙廓圆角半径r：0.1mm
2. 英制螺纹：
①牙廓高度H：+0.007″ ~ -0.006″
②牙孔直径D：h7
③牙廓科氏角α：+3° ~ -3°
④牙廓宽度s：+0.004″ ~ -0.004″
⑤牙廓圆角半径r：0.004″
M12螺纹是用来安装和连接一些设备以及建构机械结构的经典螺纹类型，其尺寸参数和公差是根据标准规范进行定义和规定的，上表列出了M12螺纹实际使用中的细节参数和尺寸公差，应用于机械零件与仪表、器件之间的连接，并降低零部件之间因尺寸误差而可能产生的冲击和振动。
由于M12螺纹的特殊性，其尺寸参数和尺寸公差的不正确使用会导致螺纹连接的紧固力量发生偏差，或者甚至造成螺母或螺钉松动，出现不可预料的人身安全风险。

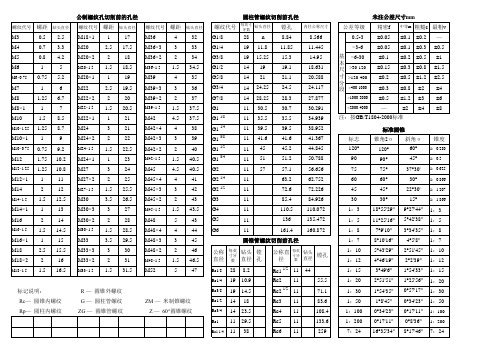

螺纹详细尺⼨规格表-国标英标美标G、RP（内） PF（⽇） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细）美制螺纹（60°）上部H/8 下部H/4 削平BSW（粗）、BSF（细）惠制螺纹（55°）上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管⼦内径尺⼨。
公制螺纹加⼯表内螺纹⼩径：D1=D-1.082532t外螺纹⼩径：d1=d-1.082532t公制螺纹粗⽛（60°）公制螺纹细⽛（60°）螺纹规格螺距（t）底孔深度螺纹规格螺距（t）底孔深度M30.50 2.507.50M8 1.007.0015.00 M40.70 3.3010.50M101.009.0015.00 M50.80 4.2012.00M12 1.5010.5022.50 M6 1.00 5.0015.00M14 1.5012.5022.50 M8 1.25 6.7518.75M161.5014.5022.50 M10 1.508.5022.50M18 1.5016.5022.50 M12 1.7510.2526.25M20 1.5018.5022.50 M14 2.0012.0030.00M221.5020.5022.50 M16 2.0014.0030.00M24 2.0022.0030.00 M18 2.5015.5037.50M27 2.0025.0030.00 M202.5017.5037.50M30 2.0028.0030.00 M22 2.5019.5037.50M33 2.0031.0030.00 M243.0021.0045.00M36 2.0034.0030.00M27 3.0024.0045.00M42 2.0040.0030.00 M30 3.5026.5052.50M48 2.0046.0030.00注意：底孔尺⼨均为加⼯螺纹孔时专⽤尺⼨。
NPT 美国锥管螺纹(锥度1°47')公称直径外螺纹小端尺寸内螺纹小端尺寸螺纹工作高度1/8-27NPT 9.988.760.7531/4-18NPT 13.2511.31 1.1293/8-18NPT 16.6714.79 1.1291/2-14NPT 20.7118.32 1.4513/4-14NPT26.0323.66 1.4511-111/232.5929.69 1.76711/2-111/247.3844.521.767***外螺纹小端尺寸为计算值，实际加工中还可以小0.15mm R 锥管螺纹公称直径外螺纹小端尺寸内螺纹小端尺寸螺纹工作高度R1/8-289.458.5670.581R1/4-1912.7811.450.856R3/8-1916.2814.950.856R1/2-1420.4818.63 1.162R3/4-1425.8424.12 1.162R1-1132.5630.29 1.479R11/2-1146.9344.841.479常用螺纹基本尺寸UNS-2A（2B）螺纹代号外螺纹（2A级）内螺纹（2B级）每英寸牙数牙形角大径极限中径极限小径小径极限中径极限大径最小最大最小最大最小最小最大最小最大5/32-32UNS 3.95 3.8 3.43 3.35 2.98 3.11 3.33 3.45 3.53 3.973260°1/4-27UNS 6.32 6.15 5.71 5.62 5.17 5.33 5.56 5.74 5.85 6.352760°9/32-27UNS7.11 6.94 6.5 6.41 5.96 6.12 6.34 6.52 6.637.142760°9/32-28UNS7.11 6.94 6.52 6.436 6.16 6.37 6.55 6.667.142860°5/16-27UNS7.917.747.37.21 6.76 6.917.147.337.447.942760°11/32-40UNS8.718.588.38.227.938.048.198.328.428.734060°3/8-27UNS9.59.338.888.798.348.518.748.919.039.532760°0.394-27UNS9.989.819.379.288.838.999.219.399.5110.012760°7/16-27UNS11.0810.9110.4710.389.9310.0810.3110.510.6211.112760°1/2-27UNS12.6712.512.0611.9711.5211.6811.9112.0912.2112.72760°9/16-27UNS14.2614.0913.6513.5513.1113.2613.4913.6813.814.292760°9/16-36UNS14.2614.1213.813.7213.413.5113.6913.8313.9414.293660°11/16-27UNS17.4317.2616.8216.7216.2816.4416.6616.8516.9817.462760°27/32-20UNS21.421.1920.5820.4719.8420.0620.3520.6120.7521.432060°7/8-18UNS22.1921.9721.2721.1520.4620.721.0321.3121.4722.231860°15/16-18UNS23.7723.5522.8522.7322.0422.2822.622.8923.0523.811860°3.5-14UNS88.8588.5987.6887.5286.6386.9487.3387.7287.9288.91460°5/16-40UNS7.917.787.67.437.137.247.397.537.627.944060°常用螺纹基本尺寸UNF-2A（2B）螺纹代号外螺纹（2A级）内螺纹（2B级）每英寸牙数牙形角大径极限中径极限小径小径极限中径极限大径最小最大最小最大最小最小最大最小最大NO.4-48UNF 2.83 2.71 2.48 2.42 2.18 2.27 2.46 2.50 2.58 2.84 4860°NO.5-44UNF 3.16 3.04 2.78 2.72 2.45 2.55 2.74 2.80 2.88 3.18 4460°NO.6-40UNF 3.48 3.36 3.07 3.01 2.71 2.82 3.02 3.09 3.18 3.51 4060°NO.8-36UNF 4.15 4.01 3.69 3.62 3.28 3.40 3.61 3.71 3.80 4.17 3660°NO.10-32UNF 4.80 4.65 4.29 4.21 3.83 3.96 4.17 4.31 4.41 4.83 3260°NO.12-28UNF 5.46 5.30 4.87 4.79 4.35 4.50 4.72 4.90 5.00 5.49 2860°1/4-28UNF 6.32 6.16 5.74 5.65 5.21 5.36 5.59 5.76 5.87 6.35 2860°5/16-24UNF7.91 7.73 7.22 7.13 6.61 6.78 7.04 7.25 7.37 7.94 2460°3/8-24UNF9.50 9.31 8.81 8.71 8.20 8.38 8.64 8.84 8.96 9.53 2460°7/16-20UNF11.08 10.87 10.25 10.15 9.52 9.73 10.03 10.29 10.42 11.11 2060°1/2-20UNF12.67 12.46 11.84 11.73 11.11 11.33 11.61 11.87 12.02 12.70 2060°9/16-18UNF14.25 14.03 13.34 13.22 12.52 12.75 13.08 13.37 13.52 14.29 1860°5/8-18UNF15.84 15.62 14.92 14.80 14.11 14.35 14.68 14.96 15.11 15.88 1860°3/4-16UNF19.01 18.77 17.98 17.85 17.06 17.32 17.68 18.02 18.18 19.05 1660°7/8-14UNF22.18 21.92 21.01 20.87 19.96 20.27 20.68 21.05 21.22 22.23 1460°1-12UNF25.35 25.06 23.98 23.83 22.76 23.11 23.57 24.03 24.22 25.40 1260°1 1/8-12UNF28.53 28.24 27.16 27.00 25.93 26.29 26.75 27.20 27.40 28.58 1260°1 1/4-12UNF31.70 31.41 30.33 30.17 29.11 29.46 29.92 30.38 30.58 31.75 1260°1 3/8-12UNF34.88 34.59 33.50 33.34 32.28 32.64 33.10 33.55 33.76 34.93 1260°1 1/2-12UNF38.05 37.76 36.68 36.52 35.46 35.81 36.27 36.73 36.94 38.10 1260°常用螺纹基本尺寸UN-2A（2B）螺纹代号外螺纹（2A级）内螺纹（2B级）每英寸牙数牙形角大径极限中径极限小径小径极限中径极限大径最小最大最小最大最小最小最大最小最大7/16-32UN11.08 10.93 10.57 10.49 10.11 10.26 10.44 10.59 10.71 11.11 3260°1/2-32UN12.67 12.52 12.16 12.07 11.70 11.84 12.04 12.18 12.30 12.70 3260°5/8-28UN15.84 15.68 15.26 15.16 14.73 14.88 15.11 15.29 15.41 15.87 2860°11/16-28UN17.43 17.27 16.84 16.75 16.32 16.48 16.69 16.87 16.99 17.46 2860°3/4-28UN19.02 18.85 18.43 18.33 17.91 18.06 18.29 18.46 18.58 19.05 2860°3/4-32UN 19.02 18.87 18.51 18.42 18.05 18.18 18.39 18.53 18.65 19.05 3260°13/16-28UN20.60 20.44 20.02 19.92 19.49 19.66 19.86 20.05 20.17 20.64 2860°1.0625-20UN26.95 26.74 26.12 26.01 25.39 25.60 25.90 16.16 26.31 26.99 2060°1.25-20UN31.71 31.51 30.89 30.77 30.16 30.38 30.66 30.92 31.08 31.75 2060°1.25-28UN31.71 31.55 31.13 31.02 30.60 30.76 30.99 31.16 31.29 31.75 2860°1.375-28UN34.89 34.73 34.30 34.20 33.78 33.93 34.16 34.33 34.47 34.92 2860°2.00-20UN50.76 50.55 49.94 49.81 49.20 49.43 49.70 49.97 50.14 50.80 2060°2.25-16UN57.10 56.87 56.08 55.94 55.16 55.42 55.78 56.19 56.29 57.15 1660°2.375-20UN60.28 60.08 59.46 59.33 58.73 58.95 59.23 59.49 59.66 60.32 2060°3/8-20UN9.50 9.29 8.67 8.56 7.93 8.15 8.43 8.70 8.83 9.53。
G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。
公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。
底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时光孔深度尺寸。
（规定为15倍螺距）惠氏螺纹为紧固件螺纹。
公称直径为螺纹大径。

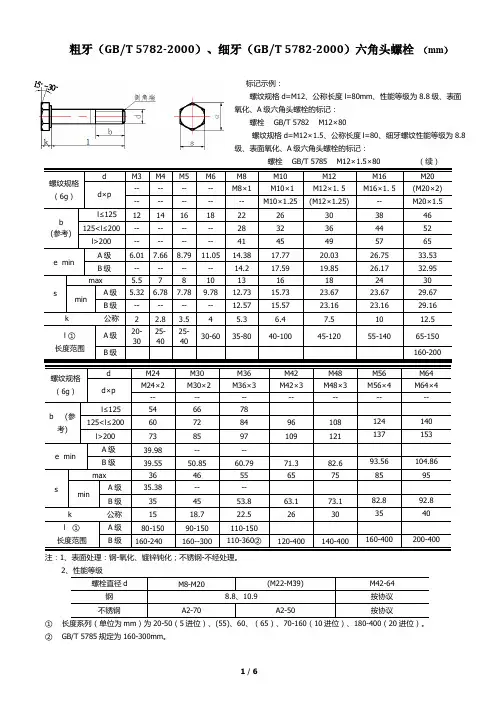

粗牙（GB/T 5782-2000）、细牙（GB/T 5782-2000）六角头螺栓 （mm ）标记示例：螺纹规格d=M12、公称长度l=80mm 、性能等级为8.8级、表面氧化、A 级六角头螺栓的标记：螺栓 GB/T 5782 M12×80螺纹规格d=M12×1.5、公称长度l=80、细牙螺纹性能等级为8.8级、表面氧化、A 级六角头螺栓的标记：螺栓 GB/T 5785 M12×1.5×80 （续） 螺纹规格（6g ） d M3 M4 M5 M6 M8 M10 M12 M16 M20 d ×p -- -- -- -- M8×1 M10×1 M12×1. 5 M16×1. 5(M20×2) -- -- -- -- -- M10×1.25(M12×1.25)-- M20×1.5 b (参考)l ≤125 12 14 16 18 22 26 30 38 46 125<l ≤200 -- -- -- -- 28 32 36 44 52 l>200 -- -- -- -- 41 45 49 57 65 e minA 级 6.01 7.66 8.7911.05 14.38 17.77 20.03 26.75 33.53 B 级 -- -- -- -- 14.2 17.59 19.85 26.17 32.95 smax5.5 7 8 10 13 16 18 24 30 minA 级 5.32 6.78 7.789.78 12.73 15.73 23.67 23.67 29.67 B 级-- -- -- -- 12.57 15.57 23.16 23.16 29.16 k 公称 2 2.8 3.5 4 5.3 6.4 7.5 10 12.5 l ① 长度范围A 级 20-30 25-40 25-40 30-60 35-80 40-10045-12055-14065-150 B 级160-200 注：1、表面处理：钢-氧化、镀锌钝化；不锈钢-不经处理。
英制螺纹对照表线数（Threads per Inch）直径（Diameter）号称直径（NominalDiameter）密封胀紧螺距（Pitch ofClosest Fit）散射螺距（Pitch ofFree Fit）1 0.073 0.0625 72 -2 0.086 0.0781 64 -3 0.099 0.0938 56 -4 0.112 0.1094 48 - 6 0.138 0.1406 40 - 8 0.164 0.1667 32 - 10 0.190 0.1906 24 - 12 0.216 0.2492 24 -16 0.277 0.3125 18 - 20 0.328 0.375 14 - 24 0.390 0.4375 14 - 28 0.451 0.4995 14 - 32 0.513 0.5625 12 - 40 0.616 0.6875 11 - 48 0.721 0.8125 9 - 56 0.826 0.9375 9 - 64 0.931 1.0625 8 - 72 1.036 1.1875 6 - 80 1.141 1.3125 6 -88 1.245 1.4375 6 - 96 1.350 1.5625 5 - 100 1.394 1.625 4.5 - 120 1.643 1.875 4 - 128 1.748 2.000 3 - 140 1.900 2.1875 3 - 160 2.097 2.4375 2.75 - 180 2.294 2.6875 2 - 200 2.492 2.9375 2 - 224 2.797 3.3125 1.75 - 240 2.994 3.5625 1.5 -280 3.444 4.1562 1.25 -320 3.893 4.75 1 -360 4.342 5.3437 0.75 -400 4.791 5.9375 0.5 -以上是一份英制螺纹对照表，包含了不同线数（Threads per Inch）对应的直径（Diameter），号称直径（Nominal Diameter），密封胀紧螺距（Pitch of Closest Fit）和散射螺距（Pitch of Free Fit）的对照关系。
