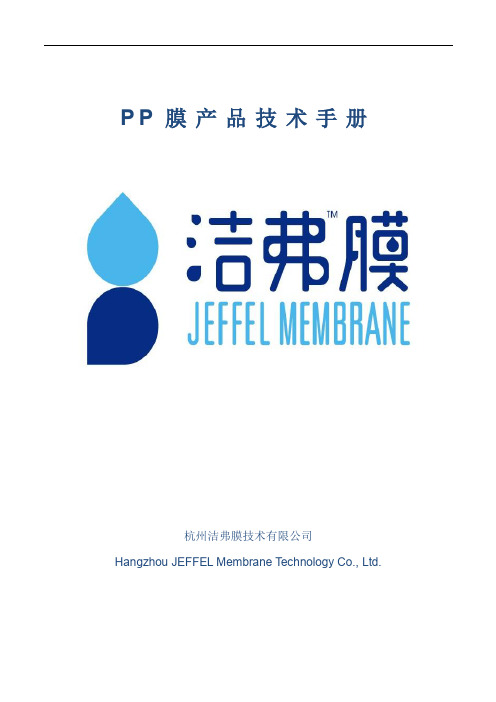

P P 膜产品技术手册杭州洁弗膜技术有限公司Hangzhou JEFFEL Membrane T echnology Co., Ltd.目录第一章公司简介 (1)1.1 公司概况 (1)1.2 研发与服务 (1)第二章洁弗PP超滤膜介绍 (2)2.1 特性介绍 (2)2.1.1 具有高强度 (2)2.1.2 耐酸、耐碱等腐蚀性能好 (2)2.1.3 膜孔结构 (2)2.1.4 应用领域广 (2)2.2 应用领域 (2)第三章洁弗JF1系列膜组件性能 (4)3.1 JF系列膜组件型号和规格说明 (4)3.2 洁弗超滤组件的设计和维护 (5)3.2.1 建议膜组件的设计流量 (5)3.2.2 组件使用条件和清洗方法 (5)3.3 洁弗超滤膜尺寸图 (7)3.4 超滤运行示意图 (7)3.4.1 反洗系统 (8)3.4.2 化学分散清洗系统 (8)3.4.3 化学清洗系统 (9)3.4.4 压缩空气系统 (10)3.4.5 超滤装置程控步序表 (10)第四章超滤装置的运行 (11)4.1 启动前的检查内容 (11)4.2 启动 (11)4.2.1 超滤组件的冲洗 (12)4.2.2 启动程序 (12)4.2.3 自动控制 (13)4.3 装置的停机程序 (13)第五章系统的维护及故障分析 (14)第六章超滤的清洗 (15)6.1 超滤膜组件清洗前的准备 (15)6.1.1 清洗方案的选择 (15)6.1.2安全注意事项 (16)6.1.3化学清洗药剂的质量要求 (16)6.1.4清洗系统设备的配置 (16)6.2清洗 (16)6.2.1 清洗方案（1） (16)6.2.2 清洗方案（2） (17)第七章超滤膜组件的包装、运输与贮存 (18)7.1 包装与运输 (18)7.2 安装与贮存 (18)第一章公司简介1.1 公司概况杭州洁弗膜技术有限公司是由浙江大学和上海洁弗过滤技术有限公司共同投资组建的高新技术企业,注册于浙江大学国家大学科技园。
3-AQUCELL产品使⽤说明书AQUCELL产品使⽤⼿册前⾔：⼀．产品系列及规格说明⼆．产品功能及原理说明三．标准产品型号及技术参数⼀览表四．标准膜组件外形尺⼨五．正确的使⽤条件及要求六．超滤膜的安装和超滤（主机）系统的组装七．超滤（主机）系统的调试⼋．超滤（主机）系统的维护保养九．超滤系统常见故障及排除⼗. 售后质保及产品追溯泥沙、细菌、胶体、铁锈、⼤分⼦有机物等有害物质是超滤膜孔径的⼏⼗及到⼏百倍以上。
被截留后随浓缩⽔⼀起排出。
净⽔净⽔浓缩⽔中空纤维超滤膜原⽔膜孔径为纳⽶级，只有⽔分⼦、离⼦依靠⾃⾝的⽔压可以通过，其它杂质则被截留在膜管内侧。
AQUCELL 超滤膜组件使⽤说明前⾔：感谢您使⽤AQUCELL 公司的产品，为确保您获得理想的使⽤效果，在使⽤前，AQUCELL 公司全体⼯作⼈员真诚的希望您先阅读此使⽤⼿册，按正确的设计参数设计.安装.使⽤和维护。
⼀．AQUCELL 超滤功能及过滤原理1．AQUCELL 超滤功能说明：超滤膜是利⽤纳⽶级的物理孔径对料液中的物质进⾏分离.净化.纯化和浓缩；主要功能是祛除液体中的悬浮物.胶体.微⽣物.细菌.病毒.⼤分⼦有机物.脱⾊.除油；降解液体的浊度.COD 和BOD 。
2．超滤膜过滤原理：AQUCELL 中空纤维超滤膜组件采⽤先进的内压式膜分离技术，在常温和低压下进⾏分离，它具有能耗低、过滤精度⾼、产⽔量⼤、抗污能⼒强等优点，可有效滤除⽔中的细菌、胶体、悬浮物、铁锈、⼤分⼦有机物等有害物质，产⽔⽔质⼲净、卫⽣，中空纤维超滤膜净化⽔原理见下图1所⽰：图1：过滤原理图⼆．产品系列及规格说明：1．AQUCELL 公司的标准产品有五种基本系列和四种截留分⼦量精度：1．1 AQU90系列；AQU160系列；AQU200系列；AQU250系列；AQU4080系列。
每种系列⼜分为常规型产品和抗污染型产品；常规型主要是⽤于原液⽔质较好的⼯况条件，抗污染型主要是⽤于原液⽔质较差的⼯况条件，如污⽔和废⽔的处理。
涂敷工厂的200 立方米/小时（880加仑/分钟）的14英寸膜系统微电子研究领域的18 立方米/小时（79加仑/分钟）的10英寸膜系统行业业绩 C on t a ct o rT yp ea聚烯烃膜容量Fiber Type1x3 辐射流式2.5x8 外流式4x13 外流式6x28 外流式6x28 无挡板10x28 外流式高纯度14x28 外流式X40X50XIND 聚烯烃膜微型膜组件 最大到200毫升/分钟X–1升/分钟布水管中空纤维液体出口膜丝滤芯外壳封闭端盖真空单个Liqui-Cel 6 x 28 NBTM膜元件处理容量：5-50加仑/分钟（1.1-11.4 立方米/小时）。
主要应用领域：只用于真空抽吸去除溶解氧。
Liqui-Cel NBTM设计是采用中空纤维膜的辐射流装置。
Liqui-Cel NBTM膜组件没有中间挡板。
而是由一个封闭端盖起导流挡板作用。
Liqui-Cel NBTM膜组件液体出口端在膜组件的侧面，液体辐射状流经中空纤维。
NB(无中间挡板)设计在没有吹扫气体只能采用真空抽吸操作模式的领域中具MiniModule ® 小型膜组件设计MiniModule ® 小型膜组件没有采用中间挡板导流设计。
这种膜组件采用液体从膜丝内壁流过，而膜丝外壁采用真空抽吸。
这些小型膜组件是为小流量而设计。
这些装置是专门用于生化技术和分析仪器的水中气体脱除。
模块化设计能够灵活地实现您的系统未来快速平衡方式保证了设备迅速启动。
单位体积内的膜面积最大化保证了产品的优秀性能和空间的使用效率。
不同的膜组件尺寸和材料选择适合于各种系统设计反渗透锅炉Liqui-Cel ®膜组件广泛用于各行各业。
在高纯和工业领域使用Liqui-Cel ®膜组件以提高产能和实现腐蚀控制已成为行业的标准。
下面图示当今Liqui-Cel ®膜组件的一些应用。
电脱盐/连续电脱盐反渗透离子交换反渗透反渗透在反渗透后离子交换或电脱盐（EDI）前去除CO2, 不仅减少化学消耗而且能使EDI达到最佳的运行状态。
Pellicon○R2盒式膜包使用指南Pellicon,Durapore,Ultracel和Biomax是密理博公司的注册商标，M的标识是德国达姆施塔特的默克公司的商标，Tween是美国ICI公司的注册商标，Tergazyme是Alconox公司的注册商标，Triton是美国联合碳化物公司的注册商标。
©2003年，2011年Millipore公司。
保留所有权利。
P35430 D版，09/2011目录前言 (3)膜类型 (3)膜包之间的垫片 (3)泵流量 (3)水的质量要求： (4)名义截留分子量（NMWL） (5)安装 (6)冲洗操作 (7)进液流道（Feed Channel）冲洗 (7)透过流道冲洗 (7)清洗操作 (8)进液流道清洗 (8)透过流道的清洗 (8)冲洗 (9)消毒操作 (11)除热原操作 (12)完整性测试操作 (13)标准水通量(NWP)测量 (15)保存步骤 (17)进液流道冲洗 (17)透过流道冲洗 (17)故障排除 (19)一般有限保修条款 (20)技术支持 (20)前言本使用手册提供Pellicon○R2膜包安装和维护程序。
并不提供验证程序或支持验证目的的数据。
这方面的信息请参考验证指南。
膜类型在一个膜夹具上一次只能安装一种类型的膜包。
不能将不同孔径或名义截留分子量的膜包混装在一起。
膜的数量取决于特定应用所需的过滤面积。
避免用手接触滤膜表面。
膜包之间的垫片所有的Pellicon○R2盒式膜包（0.5 m2）和Maxi 膜包（2.5 m2）的包装盒中都装有两个硅胶垫片，用于膜包安装过程中安装在膜包之间。
泵流量当操作Pellicon○R2 膜包，应确保选择能够提供足够流量的泵，推荐的切向流速是：A和C 流道装置：4-6L/min/m2V流道装置：5-35L/min/m2优化的切向流速应参照实际的超滤的溶液和产品。
水的质量要求：名义截留分子量（NMWL）安装Pellicon ○R2膜包应安装于一个Pellicon ○R2夹具中，安装请参考夹具安装手册。
Liqui-Cel脱气膜及常规使用问题解答Liqui-Cel® Extra-Flow产品对于向水或表面张力和水类似的液体中添加气体或对其脱气而言，是很理想的。
Liqui-Cel Extra-flow 接触器有多种尺寸，可以处理不同的 流量。
您只需根据您的流量需求简单选择产品尺寸即可。
接触器平行地加入，以便处理大于其在表格中列出的工艺流量。
目前为止，我们拥有最多可脱气7400 gpm (1696 m3/hr)的单系统。
我们的 SuperPhobic® 膜脱气器对于喷墨墨水、电镀溶液、显影剂和其它表面张力在20-40 dynes/cm间的溶液的脱气和去气泡，是很理想的。
我们的 MicroModules® 和 MiniModules® 是小型除泡器和脱气器，对于实验室规模流量高达3000 ml/min的成行除泡是很理想的。
请点击下面的链接，查看我们产品的完整数据表。
如果您在为您的脱气应用确定真空泵尺寸时需要帮助，请联系我们，获取更多的帮助。
除泡产品ߋ列流量 (一支膜件)MicroModule® 0.5 x 15-30 毫升/分钟MicroModule® 0.75 x 115-100 毫升/分钟小型膜元件1 x 5.5高达 500 ml/min小型膜元件1.7 x 5.5高达 2500 ml/min小型膜元件1.7 x 8.75高达 3000 ml/min气体运移 (O2、CO2、N2、VOC 去除和O2、CO2、N2、H吸收)产品ߋ列流量 (一支膜件)Liqui-Cel® 外流式2.5 x 80.1-0.7 立方米/小时Liqui-Cel® 外流式4 x 130.5-3.4 立方米/小时Liqui-Cel® 外流式4 x 28 1.1-6.8 立方米/小时Liqui-Cel® 外流式6 x 28 1.1-11.4 立方米/小时Liqui-Cel® 外流式大流量 8 x 20 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® 8x20 不锈钢 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® High Pressure 8 x 4025 - 125 gpm ( 5.7 - 28.4 m3/hr)Liqui-Cel® High Pressure 8 x 8050 - 150 gpm ( 11.4 - 34.1 m3/hr)Liqui-Cel® 外流式大流量10 x 2810-57立方米/小时Liqui-Cel® 工业级10 x 2810-48立方米/小时Liqui-Cel® 工业级14 x 2816-90.8立方米/小时Liqui-Cel® 工业级14 x 4016 – 125 立方米/小时低表面张力流体脱气 (墨水、显影剂、感光乳剂和油料))产品ߋ列流量 (一支膜件)SuperPhobic MicroModule® 0.5 x 15 - 30毫升/分钟SuperPhobic® 1 x 315-60毫升/分钟SuperPhobic® 2 x 6100-1,000毫升/分钟SuperPhobic® 2.5 x 80.1- 0.7 立方米/小时SuperPhobic® 4 x 130.7- 3.4 立方米/小时SuperPhobic® 4 x 281.1 - 6.8 立方米/小时技术服务产品ߋ列技术服务此文档涵盖了广泛的支持选项真空泵(配用于大型膜管)产品ߋ列 5.3 标准平方英尺/每分钟 （9 m 3/hr ）到242标准平方英尺/每分钟（420 m 3/hr ）50Hz 5.9 标准平方英尺/每分钟 （10 m 3/hr ）到307 标准平方英尺/每分钟（520 m 3/hr ）50Hz4x28、10x28等数字是什么意思？这些数字代表Liqui-Cel膜接触器外壳内芯子的大致尺寸。
原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1关于本文件1.1专业人员的资质仅允许由具备资质、熟悉气动系统安装的专业人员进行产品的安装、调试、维护及拆卸。
1.2适用文件有关产品的所有可用文件 è 。
2安全2.1一般性安全提示–仅在原装状态下使用产品，请勿擅自进行改动。
–请仅在技术状态完好的情况下使用本产品。
–请注意产品上的各种标识。
–注意使用地的环境条件。
–遵守负载极限 è 14 技术参数，è 14.1 特征曲线。
–在产品上作业前：关断电源，并做好防重启保护。
2.2按规定使用该产品按规定应安装在机器或自动化系统中。
该产品可用作气动驱动器或弹簧元件。
只能在遵守以下规定的前提下向产品施加纵向拉力：–接口偏移量（角度公差和平行度公差）–产品初始张力–允许的最大作用力值和附加负载值。
2.3可预见的错误使用在施加压缩空气时，收缩膜会径向膨胀。
–请勿将直径膨胀用于夹紧任务。
相对运动会导致收缩膜磨损。
–确保有足够的侧向间隙。
3其他信息–附件 è /catalogue 。
4服务若有技术问题，请联系 Festo 公司在您所在地的联系人 è 。
5结构1径向气接口2轴向气接口和/或安装螺纹3连接件（法兰，套筒）4收缩膜5安装螺纹（外螺纹）6螺母Fig. 1 产品结构该产品由收缩膜和用于固定的连接件组成。
膜片以气密的方式密封住工作介质。
根据型号的不同，连接件可提供气接口和/或用于固定的安装螺纹。
5.1连接元件将该产品用作带有第一个和第二个连接件的双侧固定拉伸型执行元件时，以下连接元件可用于保护收缩膜，以保持平行度和角度公差：–双耳环，用于补偿安装点的轴向偏移–关节轴承，用于补偿安装点的球面偏移–连接件，用于补偿安装点的径向偏移。
连接元件固定在正面螺纹 2 上。
6功能该产品是模仿生物肌肉的单作用拉伸型执行元件。
加压时，产品在拉力 F 的作用下收缩。
1HIGH TEMPERATURE CLOTH-FACED INFRARED PANEL HEATERSOMEGALUX TM QF Series heaters are very popular infrared panel heaters used in a wide variety of applications. The QF Series panel heaters’ radiant surface is constructed through a patentedprocess using bonded high temperature cloth quartz. A black coating is applied to the face of the heater for greater emissivity. A 2.5 cm (1") thick ceramic fiber refractory board is grooved out to support the precision resistance coils.The resistance coil is then housed into the grooved-out refractory board. A layer of durable, high temperature, cement is used to bond the quartz face to the resistance coils as well as to the refractory coil support. The resistance coils used are an iron/chromium/aluminum alloy which can operate up to 1315°C (2400°F). These are then welded to stainless terminals which are routed to the back of the heater for external electrical connections. The welding insures the best possible electrical path. By changing to stainless buss bars and terminals, the conductivity is increased, insuring less heat buildup in the terminals. The heater board is then backed up by a high temperature insulation to prevent back heat loss. Finally, this is all packaged in a sturdy aluminized steel frame.U 870°C (1600°F) Maximum Operating Temperature U B lack Quartz Ceramic Cloth Face U O utput Wavelength Between 2.5 and 6 Microns U N o External Reflectors RequiredCHOOSING THE RIGHT IR HEATER Not all infrared heaters are alike. Here is a list of some of the most important questions to answer when determining which heater to choose.1. R ESPONSE TIME: How quickly do heaters need to reach operating temperature? IR heaters can reach operating temperatures as quickly as 2 seconds or take as long as 1 hour. Most take between 5 seconds and 10 minutes.2. P OWER REQUIREMENTS: What watt density (usually referred to as watts per square inch) is required?3. E NVIRONMENT: What will theambient temperature be? Will there be any flux, fibers, hazardous chemicals, or any other matter disturbing the environment? 4. C ONTROL METHOD: IR heaters can be controlled one of two ways:1 having the heaters on a percentage timer (open loop) and 2 through the use of a temperature control (closedQF SeriesShown with the CN9000A Series Controller.loop) method. The temperaturecontrol method is the most accurate way to control heaters and keep them at a consistent temperature. If you choose temperature control, you will have to decide whether to use a thermocouple or a pyrometer to measure temperature.5. P ROCESS NEEDS: Is it a conveyor, indexing, or a stationary process? Does the process call for a cleanable surface on the heater? Are zones in the individual heaters required? Compensation?6. A PPLICATION PROCESS: What exactly is the application? Are you trying to cure something? Melt something? Cook something, etc.?7. S PACE RESTRICTIONS: Is space limited?* Specify voltage, i.e. insert 240 for 240V or 480 for 480V.Ordering Example: QF-061810, 15 x 46 cm (6" x 18") 1080 Watt heater, 10 W/in2 Watt density that may be powered by either 120 Vac or 240 Vac single phase.2* Specify voltage, i.e. insert 240 for 240V or 480 for 480V.† This heater has two junction boxes at opposite ends of the panel.Ordering Example: QF-123625/240, 30 x 91 cm (12" x 36") 10800 Watt 3-phase heater, 25 W/in2 Watt density, 240 Vac.3QF SERIES INFRARED PANEL HEATERSCONSTRUCTION1. H eater Element: precision iron/chrome/ aluminum resistance wire, designed for uniform emission over entire heating surface and extended life.2. S urface: rugged black woven ceramic cloth for high radiant energy transfer.3. F rame: heat resistant, heavy gauge aluminized steel.4. H eater Element Support: grooved ceramic fiber refractory board is used to support precision coil resistance wire. This helpsto insulate the heater as well as reflect the infrared energy onto the application.5.H igh Temperature Insulation:to minimize heat loss from the backof the heater.6.S tainless Steel Terminals: all welded construction, for easy power connection.7.O ptional Quartz Thermowell: high temperature 4 mm (5/32'') diameter 127 mm (5'') long quartz thermowell, with strain relief.APPLICATIONSU Paint DryingU Plastic FormingU Wave SolderingU Silk ScreeningU LaminatingU Moisture RemovalU Thermo Forming SPECIFICATIONSMaximum Temperature Emitter Face: 870°C (1600°F)Power: 120, 240, 480 Vac single and dual voltage, 1 phase, 3 phase and dual phaseWattage: 720 to 21,600 wattsWatt Density: 10, 15, 20, and 25 W/in2 Enclosure: Heavy gauge aluminized steelPatented4。
566CERAMIC-INSULATED STRIP HEATERSHCS Series Starts at£2475FEATURESThe HCS Series stainless steel strip heaters provide clean, dependable heat with sheath temperatures up to 649°C and watt densities up to 40 W per square inch. Because of the seamless stainless steel sheath,these ceramic-insulated strip heaters are dimensionally stable inmilled slots.Ordering Example: HCS-080-120V, strip heater, 120V, 250 W, £25.50.HCS-080-120V, £25.50, shown smaller than actual size.Standard TerminationOffset at one endTolerancesWidth: 38.1 mm ±0.26 mm Length:Up to 600 mm:±1.6 mm600 mm and Over:±3.2 mm Thickness:9.5 mm ±0.13 mm Wattage Tolerances: -10 to 5% at rated voltageFormula for Determination of Watt DensityWatts/sq. in. =Total unit wattage C (heated length) x 3CANADA www.omega.ca Laval(Quebec)1-800-TC-OMEGA UNITED KINGDOM Manchester,England0800-488-488GERMANY www.omega.deDeckenpfronn,Germany************FRANCE www.omega.fr 088-466-342BENELUX www.omega.nl 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford,CT.CZECH REPUBLIC www.omegaeng.cz Karviná,Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and Measurement Instruments, Handheld Instruments for Temperature Measurement, Ice Point References, Indicating Labels,Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders, Relative Humidity Measurement Instruments, PT100 Probes, PT100 Elements,Temperature & Process Meters, Timers and Counters,Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes and Assemblies,Thermocouples, Thermowells and Head and WellAssemblies, Transmitters, Thermocouple Wire, RTD ProbesPressure,Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and StrainMeasurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers,Proximity Transducers, Regulators, Pressure Transmitters,Strain Gauges, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation,Dissolved OxygenInstrumentation,Environmental Instrumentation,pH Electrodes and Instruments,Water and Soil Analysis InstrumentationHeatersBand Heaters,Cartridge Heaters,Circulation Heaters,Comfort Heaters,Controllers,Meters and SwitchingDevices,Flexible Heaters,General Test and Measurement Instruments,Heater Hook-up Wire,Heating Cable Systems,Immersion Heaters,Process Air and Duct,Heaters,Radiant Heaters,Strip Heaters,Tubular HeatersFlow and LevelAir Velocity Indicators,Doppler Flowmeters,LevelMeasurement,Magnetic Flowmeters,Mass Flowmeters,Pitot Tubes,Pumps,Rotameters,Turbine and Paddle Wheel Flowmeters,Ultrasonic Flowmeters,Valves,Variable Area Flowmeters,Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems,Communication Products and Converters,Data Acquisition and Analysis Software,Data LoggersPlug-in Cards,Signal Conditioners,USB,RS232,RS485and Parallel Port Data Acquisition Systems,Wireless Transmitters and Receivers。
CREFLUX TM聚丙烯中空纤维膜脱气膜元件及脱气设备用户使用手册杭州求是膜技术有限公司二OO八年一、概述：1、基本原理：气体传送分离是基于亨利定律：水中的溶解性气体浓度和液体上面所接触的这些气体的分压成正比。
（图1）。
亨利系数温度图.1: 亨利定律: P 1 = H 1 · X 1; P 1 = 气体分压, H1 = 亨利系数, X 1 = 溶解性气体浓度.如上图所示：空气中氧的分压为0.21bar ( 3 PSI)。
如果和水接触的气体的分压发生改变，水中氧气分压也会随之改变。
2、采用中空纤维膜脱气CREFLUX脱气膜元件（图2）装填有疏水性的聚丙烯中空纤维膜，具有装填密度大，接触面积大，布水均匀的特点。
液相和气相在膜的表面相互接触，由于膜是疏水性的，水不能透过膜，气体却能够很容易地透过膜。
通过浓度差进行气体迁移从而达到脱气或加气的目的。
图2：CREFLUX 脱气膜工作过程CREFLUX 脱气膜元件具有脱气效率高、使用寿命长（正常使用寿命5年以上）的特点，主要是通过以下二方面来达到：● 采用增强型中空纤维膜孔隙率达到50%以上，分布均匀，脱气效率高，强度高； ● 专利的布水结构，布水均匀使水放射形的流经中空纤维膜以增大接触面积，提高了气体透过膜的几率。
3、根据不同的脱气要求，可以采用不同的设计模式，常用的有三种模式：（见图3）● 加气吹脱 ● 抽真空● 抽真空与加气吹脱结合空气中气体溶入水中直至达到气液平衡当施以真空或气体吹脱后，气液平衡就向一方偏移。
液/气接触面在孔隙位置真空或 吹扫气体液体CO 2/O 2CO 2/O 2出水进水吹扫气体真空模式出气口出水进水吹扫气体出水进水到真空泵到真空泵到真空泵CREFLUXTMCREFLUXTMCREFLUXTM真空辅助吹扫模式气体吹扫模式二、加气吹脱操作模式加气吹脱模式是待脱气的液体在中空纤维膜的外侧流动，在中空纤维膜的内侧通压缩气体（通常为压缩空气）进行吹扫。
气体吹扫的目的是为了将膜内侧的待脱除气体分压降低至几乎为零。
气相和液相总是要趋向动态的溶解平衡点，由于分压不同，液相中的气体就不断由液相向膜内侧的气相移动，并由吹扫气体带走。
这就降低了液相中的溶解气体浓度。
从而达到脱除气体的目的。
注：加气吹脱操作模式常见的应用是在二级反渗透系统之间脱除CO2，或者在进EDI 系统前脱除CO2，通过多级串联，可以把CO2浓度降低至1ppm。
是最经济有效的方法。
加气体侧的基本配置和操作当使用压缩气体作为吹扫气体时仪表基本配置(参见图4)。
●压力调整器阀门●针形阀门●压力表●流量计脱除二氧化碳时可以采用压缩气体或无油的压缩空气。
基本操作步骤：1、通过调整压力调节阀门，把进气压力设置压力在0.7 kg/cm2以下。
2. 通过调整针形阀门，观察流量计至设计的空气流量。
3. 通空气到每根脱气膜组件。
4. 出气气体排放到一个开阔地带以避免在密闭空间内氧气耗尽.。
5. 如果采用压缩空气，必须是无油压缩空气的。
6、如果在高纯度要求的情况下，在压力调节阀门之前须采用0.2微米空气过滤器；一般工业应用采用1.0微米过滤器即可。
如果在脱除二氧化碳时没有压缩气体或无油压缩空气，可以使用鼓风机进行空气扫除。
鼓风机的选择可以根据脱气膜需要的风量以及气相侧的压降来确定。
吹风机的出风温度不能升高（>30°）过高的空气温度会影响中空纤维膜的使用寿命。
每根脱气膜的空气量脱气膜M2/hr 膜面积（m2）DGM4040 1.6--9.6 22DGM5040 1.6--32 45DGM8040 4.5—30.2 90DGM8060 4.5—30.2 140对于液体侧的配置和操作每根脱气膜的进水量脱气膜M2/hr 膜面积（m2）DGM4040 1.5--3 22DGM5040 3--5 45DGM8040 6—10 90DGM8060 6—10 14050%以上。
重要操作指示：膜保护：当使用空气作为吹扫气体时，注意以下信息：●水温不应该超出30o C (86o F)。
●气温不应该超出30 o C(86o F)。
●在进CREFLUX脱气膜之前去除余氯、臭氧和所有其他氧化性物质。
当使用氮气等惰性气体作为吹扫气体时，注意以下信息：●在进CREFLUX脱气膜之前去除余氯、臭氧和所有其他氧化性物质。
●城市给水使用余氯<1 ppm，水温度(<40o C，104o F)可以正常使用。
为保护膜不被氧化，如果有余氯存在，并且水温大于30°C (86°F)，吹扫气体必须用氮气等惰性气体。
避免与表面活化剂、酒精和氧化剂(臭氧等)接触违反这些操作指南可能会对膜寿命不利，或者质保无效。
如果您有关于您的系统设计问题，请与求是膜公司联系。
保护您系统的其他设备：如果脱气膜发生故障，由于液体侧比气相的压力要大，水将会流到膜的气相侧。
为了检测，可以在液体侧安装一个低压警报开关或流程开关，来防止设备损伤。
维护工作当水蒸气和其他挥发性气体穿过膜，脱除气体与水蒸气将会饱和。
根据环境温度，在出口气体管道会发生凝结现象。
所以，应该使出口管道系统远离脱气膜系统。
必须从脱气膜和管道系统外面设计管道系统排泄凝结水。
如果没有去除水蒸气，它可能随着时间的积累，脱气膜的脱气效果会受到影响。
凝结现象还取决于液体温度。
液体温度越高，水蒸气越易透过膜。
这种凝结现象是正常的。
加气吹脱操作模式PID图（图4）V-102101101201100V-212V-200201201V-213V-114并联并联并联使用压缩空气水平吹扫模式过滤器进水进气脱气水三、抽真空模式操作指示真空方法在液体中总气体控制和大量气体脱除中使用。
内部扩散到真空侧。
这些气体通过真空泵被抽吸后排放。
真空度的高低直接影响脱除效率。
真空度越大，出口液体含气量越低。
表3说明在不同的真空度水平下的气体脱除。
下表说明真空水平怎样影响液体出口含气量浓度的。
除了真空水平其他使用参数也是同样重要的。
真空水平(绝对气压，假设760 mm Hg大气压）164.5mbar(125 mmHg)97.4 mbar(74 mm Hg)65.8mbar(50 mm Hg)47.4mmbar(36 mm Hg)出口含量（PPb）1400 850 580 425流速3 m3/hr温度25°C入口根据饱和氮气、氧气和二氧化碳计算真空侧配置和操作下列是在真空方式下基本的仪器配置列表。
(参见图5)。
●压力开关●压力表显示●检查阀门●真空液体储存区操作步骤：（遵守真空泵生产商的启动使用说明）。
1. 打开真空吸入阀门。
2. 打开真空泵3. 慢慢地打开进水阀。
真空模式下能否正常运行取决于一个良好的真空系统(包含管道和真空泵)。
当设计真空系统时，请遵照以下建议：1. 管道输送●保证整个真空管道不泄漏，不要用螺纹或其他易泄漏的连接方式。
推荐用焊接或密封性好的连接方式，任何气体泄漏将影响排气效率。
●避免管道系统过长，减少弯头并使压力损失减到最小。
●考虑系统水蒸汽凝结水的排放。
水蒸气和其他挥发性气体将穿过膜，气体与水蒸气将变得饱和。
根据环境温度，在出口气体管道会发生凝结现象。
所以，系统设计时应该把出口管道倾斜使凝结水可以慢慢流到系统外面。
如果不去除水蒸气，它会逐步累积，会减少真空泵的使用寿命，最后影响整体设备的使用寿命。
液体温度越高，水蒸气越易透过膜。
这种凝结现象是正常的。
2. 真空泵类型和尺寸●首先根据脱气要求确定脱气膜的型号、数量、布置方式以及需要的排气量和真空度。
排气量和真空度决定了真空泵的大小。
●建议使用液环真空泵。
一个完整的真空系统包括：真空泵、分离器、单向阀、放气阀门，测量仪。
具体可以咨询杭州求是膜技术公司。
对于液体侧的配置和操作，参考一般性系统设计指南。
重要操作指示：膜保护使用真空方式时，注意以下信息：●在进CREFLUX脱气膜之前去除余氯、臭氧和所有其他氧化性的物质。
●对城市给水的用途，允许余氯在1 ppm，温度< 40o C (<104o F)的情况下使用。
然而，为减少膜的氧化作用，特别是开启和关闭任何液流时一直保持真空的操作状态。
避免与表面活化剂，酒精的接触，并且操作时的氧化剂(臭氧等等)可能使膜寿命受影响或者损坏膜。
如果您有关于您的系统设计的问题，请与求是膜技术公司联系。
保护系统的其他设备：如果脱气膜发生故障，液体比气相总是压力要高，液相将流动到膜的气相侧。
在真空操作或与吹扫操作组合方式中，为防止膜脱气膜泄漏保护整个系统，推荐安装一个真空液体储存区和一个高真空压力开关。
液体出口侧建议使用一个低压警报开关或流量开关。
这将防止水泵或其他主要设备干转。
设定真空度（系统的最低真空度) ：1.电磁阀通常是闭合的。
2.真空泵打开时，在正常操作情况下，V204和V-202应该保持闭合，V-201应该打开。
3.当液面到达设定水平之上时，V-201应该关闭。
在不到两秒钟之后，V-202和V-204应该打开。
4.当液面到达设定水平以下时，V-204，V-202应该关闭。
在不到两秒钟之后，V-201应该打开。
注：在脱气膜泄漏出故障的情况下，水将迅速填装真空液体储存区。
真空操作模式PID图（图5）V-303301302V-302V-301301301101101V-101100V-204V-202V-201V-402V-403V-207V-102V-115V-114真空罐真空泵气液分离器水环水纯水进排放水气体脱气水四、抽真空与加气吹脱结合操作模式操作指示：在要求脱除溶解氧气或二氧化碳达到极低水平时采用抽真空与加气吹脱结合操作模式。
接到真空源。
吹扫气体可以稀释从液相中跑到气相侧的气体同时把他们带出脱气膜。
在此操作模式下通常的真空水平在绝对大气压65.8mba（50 mm Hg）。
抽真空与加气吹脱结合操作模式通常用于锅炉给水要求溶解氧的浓度小于10PPB 的场合，待脱气的纯水在中空纤维膜的外侧流动，在中空纤维膜的内侧施加真空抽吸，同时辅以小量的N2吹扫。
施加真空抽吸和气体吹扫的目的是为了将膜内的氧气分压降低至几乎为零。
由于分压不同，因此水中的氧气的分压也就降到几乎为零。
气相和液相总是要趋向动态的溶解平衡点。
又由于在气相中含氧很少，因而液相中的氧就不断由液相向膜内侧的气相移动，并由吹扫气体和真空抽吸带走。
这就降低了水中的溶氧浓度。
抽真空与加气吹脱结合操作模式吹扫气体连接侧基本配置：(参见图6) ：●压力调整器阀门●针形阀门●测量仪●流量计压缩气体或无油压缩空气(脱除二氧化碳)可以使用作为吹扫的气源。
具体按下列操作步骤：1. 开启真空系统（如真空方式操作模式所描述）。
2. 调整压力调节阀门，设置吹扫气体入口压力在< 0.07 kg/cm2 (< 1 psig，0.069bar)。
