等高线地形图的应用一、与气候结合(光、热、水、风)1、海拔高的地区应考虑气温的垂直递减:0.6℃/100m2、阳坡和阴坡(光热的差异:?)(蒸发:降水差异不大的情况下,阴坡土壤的墒情可能好于阳坡;植被:分布高度)3、山区应考虑迎风坡和背风坡。
(降水量的差异)4、盆地不易散热,又容易引起冷空气的滞留等。
【练习1】说明我国三大火炉(南京、武汉、重庆)和“火洲“(吐鲁番)成因中的地形因素。
-----南京、武汉、重庆位于长江河谷的背风坡,热气流容易下沉增热。
-----“火洲”处于我国地势最低的吐鲁番盆地中,加上地形封闭,热气流难以散发。
【练习2】上图中山顶与洼地的相对高度大约有多少米?上图为某大陆沿海地区七月等温线分布图,图中a、b、c、d四点中,降水最多的是()A、aB、bB、C、c D、d【练习3】如下图所示是我国黄土高原某地等高线地形示意图(单位为米)。
读图回答下题。
1)图中甲、乙、丙、丁四处,最适宜开凿窑洞的是()A. 甲B. 乙C. 丙D. 丁2)图中甲、乙、丙、丁四处,降水量最少的是()A. 甲B. 乙C. 丙D. 丁【练习4】读华北某地地形图(图1),据图判断1)①②③④四条坡面线的坡度比()A、①<③B、①<②C、①>②D、③=④2)实际调查发现乙坡植物生长好于甲坡,其原因为乙坡的()A、光照较强,辐射收入多B、气温较高,且日变化大C、蒸发较少,土壤水分条件较好D、降水较多,水源充足3)若乙坡植物受破坏成为荒地,则对其合理的开发整治措施是()A、放牧山羊B、种植喜阳的经济林木C、修梯田,种植水稻D、营造混交林二、与河流水文结合:1、找河流:分布在山谷,流向与等高线弯曲相向反。
等高线密集的地方坡度陡,河流的流速大;降水丰富、支流发育、流域面积广,河流的流量大。
2、找瀑布:分布在山谷的陡崖处。
3、选择修建水库方案:要考虑库址、坝址及需要考虑移民和淹没耕地等。
①库址(集水区域)一般选择有较大集水区的盆地(洼地)地区,即“口袋形”的地区---“口小”利于建坝;“袋大”库容大,有较大的集水面积。

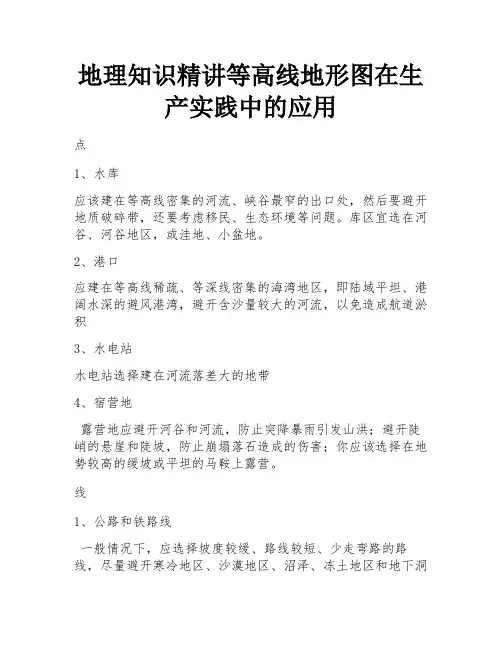

地理知识精讲等高线地形图在生
产实践中的应用
点
1、水库
应该建在等高线密集的河流、峡谷最窄的出口处,然后要避开地质破碎带,还要考虑移民、生态环境等问题。
库区宜选在河谷、河谷地区,或洼地、小盆地。
2、港口
应建在等高线稀疏、等深线密集的海湾地区,即陆域平坦、港阔水深的避风港湾,避开含沙量较大的河流,以免造成航道淤积
3、水电站
水电站选择建在河流落差大的地带
4、宿营地
露营地应避开河谷和河流,防止突降暴雨引发山洪;避开陡峭的悬崖和陡坡,防止崩塌落石造成的伤害;你应该选择在地势较高的缓坡或平坦的马鞍上露营。
线
1、公路和铁路线
一般情况下,应选择坡度较缓、路线较短、少走弯路的路线,尽量避开寒冷地区、沙漠地区、沼泽、冻土地区和地下洞
穴。
尽量少修建跨河桥梁,以降低施工难度和成本,保证运营安全。
2、引水管道
引水线路尽可能短,尽量避免通过山脊障碍,并尽量利用地势使水自流
3、输油线路
线路尽可能短,尽量避免通过山脉、大河等。
等高线地形图的应用(1)确定水库及坝址的位置。
要考虑是否需要移民、水分是否充足等。
在不考虑地质等条件下,水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地,这些地区不仅库容大,而且有较大的集水面积。
坝址应选在河流流出洼地呀小盆地河道最窄处。
(2)确定铁路、公路线。
一般情况下,利用有利的地形地势,选择坡度较缓、线路平稳、距离较短、弯道较少的线路为好。
一般在两条等高线之间绕行,只有必要时才可穿过一二条等高线;尽量少通过河流、少建桥梁;避免通过沼泽、断崖等。
(3)工业区位的选择。
工业区位的确定要从多方面进行分析:从经济效益考虑,要尽量接近原料、燃料、水源等资源产地,有便利的交通条件和销售市场。
化工厂、炼油厂等既污染水源,又污染大气,所以要选择河流下游,常年主导风的下风向或当地最小风频风向的上风向;产生固体废气物的工厂应远离居民区和农田,并且也要结合地质地形条件,宜放在地基坚实,等高线间距较大的地形平坦开阔的地方;若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。
(4)农业生产布局。
根据等高线地形图反映的地形类型、地势起伏、坡度缓急,结合气候和水源条件,因地制宜地提出农林牧渔业合理布局的方案。
如:开辟梯田,应选择坡度和缓、有灌溉水源及附近修建水库后,未被淹没的地方等。
(5)判读分析与地形有关的地理知识。
分析某地气候特点,应结合该地地理纬度、地势高低起伏、山脉走向、阴、阳坡、距离海洋远近等条件进行综合分析。
(6)判断水系水文特征。
水系特征:山地常形成放射状不系;盆地常形成向心状水系;山脊形成河流的分水岭(山脊处等高线弯曲最大点的连线);山谷常有河流发育,等高线穿越河谷时向上游方向弯曲,即河流流向与等高线凸出方向相反。
水文特征:等高线密信的河谷,河流流速大,陡崖处有时形成瀑布;河流的流量还与流域面积(集水区域面积)和流域内降水量(内流区域的融冰或融雪量)有关;河流流出山口常形成冲积扇。

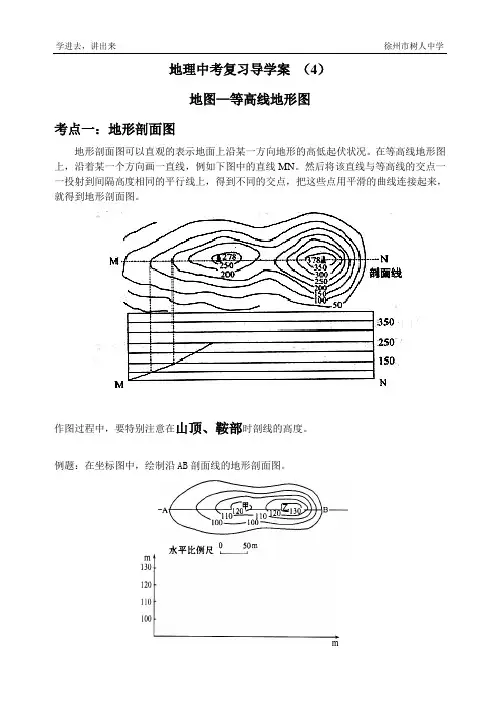

地理中考复习导学案(4)地图—等高线地形图考点一:地形剖面图地形剖面图可以直观的表示地面上沿某一方向地形的高低起伏状况。
在等高线地形图上,沿着某一个方向画一直线,例如下图中的直线MN。
然后将该直线与等高线的交点一一投射到间隔高度相同的平行线上,得到不同的交点,把这些点用平滑的曲线连接起来,就得到地形剖面图。
作图过程中,要特别注意在山顶、鞍部时剖线的高度。
例题:在坐标图中,绘制沿AB剖面线的地形剖面图。
考点二:1、由山谷的分布可判断河流的位置和流向。
山谷处可以形成河流;有河流分布的地方一定是山谷地区。
2、水库坝址的选择:水库库址应选在河谷、山谷地区“口袋形”盆地或洼地处。
在峡谷地段(水平距离窄、垂直落差大);峡谷上游有蓄水库区。
例题1:读下图完成下列各题:(1)图中A表示的地形是,B点的海拔高度为米。
在分层设色地形图上,乙地一般用 (绿、蓝)色。
(2)图中河流流向大致是。
(3)如果①②两条虚线,其中有一条表示有小河流过,则小河有可能位于(①、②)处,请说说你判断的理由:例题2:读右图完成下列各题:(1)图中河流干流的流是。
(2)图中河流上游河段①及四大支流②③④⑤画法错误的是,理由是。
3、该地拟建一水库,请选出大坝坝址,以“”为图例在图中画出。
筑坝前,AB两个村庄中的村需要搬迁。
考点三:道路选址注意事项:在等高线地形图上,修建道路(比如公路),原则是:避开陡崖、山坡、尽量少跨越等高线。
例题1:在等高线地形图中,交通线路的修建一般与等高线平行,即“之字形”(盘山)线路。
如图,在E、F之间修建道路,选择__________(EGF或EHF)。
讲解:应选择EHF,可减少修路的工程量。
道路平坦,有利于车辆安全行驶不易造成水土流失等。
例题2:右图中虚线是公路的选址,请你分析是否合理?为什么?如不合理,请在图中另选址。
地图—等高线地形图 课堂检测(4)下图为“某地等高线地形图”,读图回答1-4题。
1.丁地位于丙村的 方向( ) A.正北 B.西北 C.东北 D.正南2.①②③④四地中不能看到丙村的地点是( )A.①B.②C.③D.④3.甲河的流向是_______________________4.①③两点之间的地形剖面图可能是下图中的( )5.图中王村和李庄所在位置山体部位的名称分别是( )A.山顶、山谷B.山脊、鞍部C.陡崖、山脊D.山谷、鞍部6.A 所在地区的地形是:( )A.丘陵B.高原C.盆地D.平原7.若要在图示地区修建水库,水库大坝坝址最好选择在:( )A. C 地B. E 地C. A 地D. B 地8.回答问题。

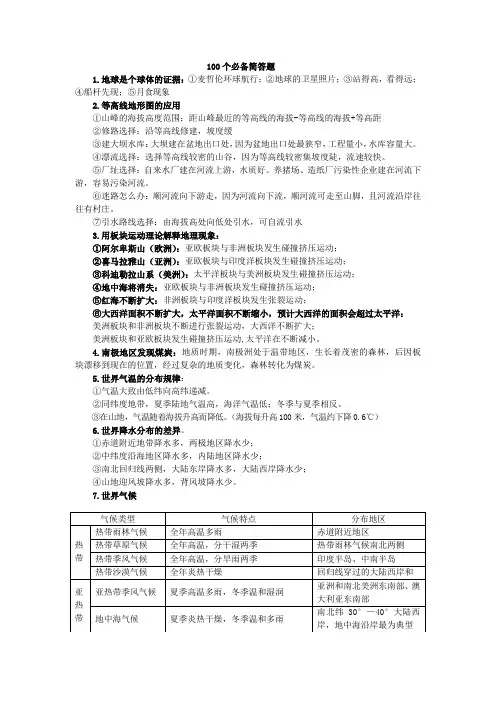

100个必备简答题1.地球是个球体的证据:①麦哲伦环球航行;②地球的卫星照片;③站得高,看得远;④船杆先现;⑤月食现象2.等高线地形图的应用①山峰的海拔高度范围:距山峰最近的等高线的海拔-等高线的海拔+等高距②修路选择:沿等高线修建,坡度缓③建大坝水库:大坝建在盆地出口处,因为盆地出口处最狭窄,工程量小,水库容量大。
④漂流选择:选择等高线较密的山谷,因为等高线较密集坡度陡,流速较快。
⑤厂址选择:自来水厂建在河流上游,水质好。
养猪场、造纸厂污染性企业建在河流下游,容易污染河流。
⑥迷路怎么办:顺河流向下游走,因为河流向下流,顺河流可走至山脚,且河流沿岸往往有村庄。
⑦引水路线选择:由海拔高处向低处引水,可自流引水3.用板块运动理论解释地理现象:①阿尔卑斯山(欧洲):亚欧板块与非洲板块发生碰撞挤压运动;②喜马拉雅山(亚洲):亚欧板块与印度洋板块发生碰撞挤压运动;③科迪勒拉山系(美洲):太平洋板块与美洲板块发生碰撞挤压运动;④地中海将消失:亚欧板块与非洲板块发生碰撞挤压运动;⑤红海不断扩大:非洲板块与印度洋板块发生张裂运动;⑥大西洋面积不断扩大,太平洋面积不断缩小,预计大西洋的面积会超过太平洋:美洲板块和非洲板块不断进行张裂运动,大西洋不断扩大;美洲板块和亚欧板块发生碰撞挤压运动,太平洋在不断减小。
4.南极地区发现煤炭:地质时期,南极洲处于温带地区,生长着茂密的森林,后因板块漂移到现在的位置,经过复杂的地质变化,森林转化为煤炭。
5.世界气温的分布规律:①气温大致由低纬向高纬递减。
②同纬度地带,夏季陆地气温高,海洋气温低;冬季与夏季相反。
③在山地,气温随着海拔升高而降低。
(海拔每升高100米,气温约下降0.6℃)6.世界降水分布的差异。
①赤道附近地带降水多,两极地区降水少;②中纬度沿海地区降水多,内陆地区降水少;③南北回归线两侧,大陆东岸降水多,大陆西岸降水少;④山地迎风坡降水多,背风坡降水少。
7.世界气候8.世界人口分布施:实行生育控制政策。
姓名,年级:时间:第2课时等高线地形图的应用考点一根据等高线地形图判断气候和河流特征【例1】[2016·新课标全国Ⅰ,37(1),6分]阅读图文材料,完成下列要求。
某科考队于8月考察堪察加半岛,考察中发现,堪察加半岛北部发育苔原,南部生长森林;东西向气候区域差异显著;大型植食性和肉食性野生动物数量较少,但冬眠、杂食性且善捕鱼的熊的数量较多;大量来自海洋的鲑鱼溯河流而上,成为熊的重要食物。
下图示意堪察加半岛的地形。
说明堪察加半岛地形对气候区域差异的影响。
(6分)[解题能力培养][尝试自解]答案山脉大致呈南北走向,阻挡季风,形成多雨区和雨影区,地形高差大,形成气候垂直差异。
[对接核心素养]综合思维地形、气候、植被之间关系分析。
区域认知从文字可知该地为堪察加半岛地形区,从图示中认识该地经纬度位置、海陆位置。
1.判断气候特征及差异判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高,蒸发强;阴坡气温低,蒸发弱)等因素判断判断气候差异气温差异求出高度差,再用气温垂直递减率(0.6 ℃/100 m)计算温度差,地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡,同一种植被在阳坡的分布上界高于阴坡2.判断河流水系、水文特征下图是“某地等高线地形图”,图中等高距为50米,AB段为河流。
读图,回答(1)~(2)题。
(1)图中河流的大致流向为( )A.由南向北再向东流B.由东向南流C。
由东向西再向南流D.由南向东流(2)某观察者测得山顶的气温为3 ℃,则图中最低气温不会低于( ) A。
0.9 ℃ B.1.7 ℃C。
2 ℃ D。
3 ℃解析第(1)题,结合等高线与河流关系,按照一般地图方向判断方法知,图中河流的大致流向为由南向北再向东流。
第(2)题,根据地形对气温影响,最低气温出现在海拔最高处。
读图知图中最高点西南角,海拔介于600~650米之间,结合气温随高度递减规律,最高点与山顶最大温差为1。
微专题2 地形图考点二等高线地形图的应用制作人:赵忠丽审核人:胡良善适用范围:高二(文科)使用日期:2017年5月9日【考纲展示】等高线地形图的判读、应用。
【考纲解读】掌握等高线地形图的分析与判读。
1、与气候相结合:①推测气温:海拔每升高100米,气温降低0.6℃;每下降100米,气温升高0.6℃。
②根据风向推测降水情况:迎风坡降水多,背风坡降水少。
(考虑盛行风向)③根据纬度判断阴阳破:阳坡光照强,气温高,蒸发强;阴坡气温低,蒸发弱④气候与盆地地形的关系:盆地夏季是高温中心(地势低,气温高;地形封闭不易散热;背风坡,下沉气流升温);冬季又容易引起冷空气的滞留,形成低温中心。
易出现大气污染事件,夜间更严重。
2、判读河流水文、水系特征⑴水系:判断河流流向①根据等高线的数值变化判断出地势的大致走向,再根据“水往低处流”即可判断;②根据等高线的弯曲方向进行判断,河流的流向与等高线的弯曲方向相反;③根据河流的支流流向进行判断,河流干流和支流的流向总是趋于一致的,知道某支流的流向,干流的流向也可判断。
判读水系形状山地常形成放射状水系;盆地常形成向心状水系;山脊形成河流的分水岭,山谷常有河流发育。
⑵水文:①等高线密集的河谷,落差大,流速大,水能丰富,流水侵蚀作用强。
②河流的流量与流域面积(集水区域面积)和流域内降水量(补给)有关。
河流的处山口常形成冲积扇。
【针对训练1】斯里兰卡是印度洋的一个岛国。
读斯里兰卡的图回答下列问题。
⑴根据岛屿水系特征判断,斯里兰卡的地势特征是()A、南高北低B、西高东低C、周高中低D、中高周低⑵若科伦坡(海拔约为0米)气温为28摄氏度,则图中山峰的气温约为()A、11°C B、13°C C、15°C D、17°C⑶河流ab段的流向为()A.自西北向东南B.自东南向西北C.自东北向西南D.自西南向东北⑷下图①②③④附近河水流速最快的是()A.①B.②C.③D.④⑸画出E点的坡面径流流向3、坡度大小的判断①同一等高线图上,等高线分布越密集,坡度越陡;等高线分布越稀疏,坡度越缓。
