最新1章测控电路概述汇总

测控电路知识点总结近年来，随着电子技术的飞速发展，测控电路越来越成为各行各业中不可或缺的一个关键技术。

测控电路可以用来测量和控制各种电气和非电气量，包括电流、电压、温度、湿度等。

作为一名电子工程师，在处理测控电路方面需要具备相应的知识与技能。

本文将就测控电路方面的知识点进行总结。

一、传感器的种类和原理传感器是一种将非电信号（如压力、温度、湿度等）转换成电信号的电子元件。

不同的传感器根据其测量的物理量可以分为多种类型，例如：1. 压力传感器：用于测量水、气体、油等任何压强。

2. 电位差传感器：用于测量电压信号。

3. 温度传感器：用于测量实际环境的温度。

4. 湿度传感器：用于测量相对湿度。

5. 光电传感器: 用于识别物体的特定位置，能够测量物体的距离、位置、方向等。

二、放大电路对于一些微弱的信号，通过放大电路可以使其变得更容易处理和检测。

其中一个经典例子是基于放大器的心电图监护仪，在该系统中，微弱的电信号将通过放大器进行增强。

常见放大电路包括：1. 非反馈放大器：一种基本的放大器，它由一个晶体管或运放构成。

2. 反馈放大器：一种通过反馈改变增益的电路，在电控系统中应用广泛、且效果显著。

3. 差动放大器：将信号放大器的两个输入端，当两个输入信号不相同时，将输出信号的放大版。

三、多路选择电路在多种模数转换器、自动测量仪器和自动控制系统中，多路选择电路的应用越来越广泛。

通过多路选择电路，可以在多种不同的电压输入信号之间进行切换。

常见的多路选择电路有两种类型：基于模拟开关的多路选择电路和集线器。

1. 模拟开关：通常由多个开关组成，用于将不同的输入信号分别连接到单个输出。

在工业自动化领域中，模拟开关的应用非常广泛。

2. 集线器：一类数字电路，允许将多个设备连接到单个设备上。

在计算机领域中，集线器是网络拓扑中扮演重要角色。

四、计时电路计时电路可以用于测量时间间隔，以实现各种不同的控制功能，在计时器、任务调度和排队等领域中使用广泛。

第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。

在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。

5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。

这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。

7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。

8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。

它与被测对象的状态并无一一对应的关系。

9、绝对码信号是一种与状态相对应的信号。

10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。

开关信号只有0和1两个状态。

11、控制方式可分为开环控制与闭环控制。

12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。

然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。

2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。

测控电路内容：第⼀章绪论第⼀章测控电路设计实⽤技术基础测量与控制是认识客观世界和顺应客观规律的必不可少的重要⼿段。

现代⽣产为了保证产品质量和提⾼⽣产效益，必须对⽣产过程进⾏严格控制，⽽要实现这种控制，就必须对⽣产过程的各种参数和状态进⾏实时有效的测量。

因此，测量是控制的基础，控制离不开测量。

实际上，在科学技术⾼度发达的今天，测量与控制已经渗透到⼯业、农业、国防、科学研究和现代社会⽣活等各个领域。

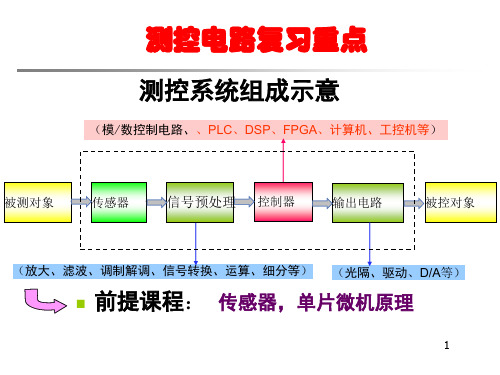

由于⽬前电参量在信息转换、处理、传输、存储等⽅⾯具有较成熟的技术和⼿段，多数物理量的测量和控制以电参量的形式进⾏，故测量和控制电路在测控系统中具有不可替代的作⽤1.1测控电路的作⽤与基本组成现代测控系统常见的基本构成如图1-1所⽰。

测控系统的最前级为传感器，其作⽤是将各类被测量转换成与之具有⼀定函数关系的电量（通常为电压）；但是，传感器的输出信号⼀般都很微弱，还可能伴随着各种噪声，需要⽤测量电路即信号调理及数字化等电路将它放⼤，剔除噪声，选取有⽤信号，按照测量与控制功能的要求，进⾏所需演算、处理与变换，形成为计算机能够识别及处理的信号；计算机系统的作⽤是对数字化了的被测信号进⾏计算、定标、误差校正或⾃校准等处理，⼀⽅⾯，经处理的测量结果由显⽰输出系统显⽰，由记录系统打印、绘图或由报警系统给出报警信息；另⼀⽅⾯，经算法运算过的控制信号经控制电路驱动执⾏机构，对测控对象进⾏控制。

通常我们将测量电路和控制电路统称为测控电路，它已融⼊测控系统的各个环节，并在其中发挥重要的作⽤，可以说离开测控电路，测控系统是⽆法实现的。

测量电路担负着信号⼆次变换的重任，其实质是电位或波形变换，其主要功能是放⼤有⽤信号，抑制传感器输出信号中的噪声，并将放⼤后的信号进⾏数字化；控制电路担负着实现控制功能的输出驱动信号的重任。

由于被测和被控物理量及其相应传感器和驱动器的多样性，与此相应的测量与控制电路必然具有多样性，因此测控电路在设计上灵活性很强。

测控电路课程设计论文一、教学目标本课程的教学目标是让学生掌握测控电路的基本原理、基本知识和基本技能，能够运用测控电路解决实际问题。

具体来说，知识目标包括：掌握测控电路的基本概念、基本原理和基本方法；了解测控电路在工程中的应用和前景。

技能目标包括：能够使用常见的测控电路仪器和设备，具备分析和解决测控电路问题的能力。

情感态度价值观目标包括：培养学生对测控电路的兴趣和热情，提高学生的问题解决能力和创新意识。

二、教学内容根据课程目标，本课程的教学内容主要包括测控电路的基本原理、基本知识和基本技能。

具体来说，教学大纲如下：第一章：测控电路概述1.1 测控电路的定义和发展1.2 测控电路的基本原理1.3 测控电路的应用和前景第二章：测控电路的基本元件2.1 电阻元件2.2 电容元件2.3 电感元件2.4 运算放大器第三章：测控电路的基本电路3.1 测量电路3.2 控制电路3.3 信号处理电路第四章：测控电路的实验与调试4.1 测控电路的实验方法4.2 测控电路的调试技巧4.3 测控电路的实验案例三、教学方法为了实现课程目标，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

讲授法用于传授基本原理和基本知识，讨论法用于探讨和解决实际问题，案例分析法用于分析和理解测控电路的应用，实验法用于锻炼学生的实践能力。

通过多样化的教学方法，激发学生的学习兴趣和主动性，提高学生的学习效果。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备适当的教学资源。

教学资源包括教材、参考书、多媒体资料和实验设备等。

教材将作为学生学习的基础，参考书提供更多的学习材料，多媒体资料用于辅助理解和记忆，实验设备用于实践和验证。

通过合理利用教学资源，提高学生的学习效果和问题解决能力。

五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。

评估方式包括平时表现、作业、考试等。

第一章绪论1-1 为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。

例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。

为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。

这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。

生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。

为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。

要做到这两点，还是离不开测量与控制。

产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。

特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。

越是柔性的系统就越需要检测。

没有检测，机器和生产系统就不可能按正确的规程自动运行。

自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。

智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。

1-3试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。

为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
