牵引变电所（traction substation）向电气化铁道或城市轨道交通电力牵引等提供电能和变换、分配电能的电气装置与设施。
其功能是将电力系统的三相交流电经降压、整流或变频后，供电力机车和...牵引变电所（traction substation）向电气化铁道或城市轨道交通电力牵引等提供电能和变换、分配电能的电气装置与设施。
其功能是将电力系统的三相交流电经降压、整流或变频后，供电力机车和动车组使用。
类型与主要设施根据电力牵引采用电流制的不同，牵引变电所区分为直流、低频交流及工频交流三种类型。
直流牵引变电所具有降压和整流两种功能，主要设备有降压变压器及整流装置。
用于直流制电气化铁路、矿山与城市轨道交通电力牵引系统。
低频交流牵引变电所具有降压和变频两种功能，主要设备有降压变压器、变频设备和升压变压器。
电力系统的三相工频交流电，经降压并将工频变换成低频162/3Hz，供具有单相整流子牵引电机的机车使用。
这种牵引变电所在西欧一些国家（德国、瑞士、瑞典等）得到采用。
工频交流牵引变电所的主要功能是降压，主要设备是降压变压器，以及无功、谐波综合补偿装置等，随着工频交流电力牵引制的发展，这类牵引变电所在中国、欧洲等不少国家得到广泛应用。
所有类型牵引变电所，都设有由断路器或快速开关、母线、测量用电流、电压互感器和避雷器等电气设备构成的屋外和屋内式配电装置，用以汇集和分配电能；各种电力变压器和换流设备，用以变换电压（降压和升压）、变换电流（整流）与频率（变频）；设于控制室内的控制、测量、信号、继电保护和自动、运动装置，它们是保证电气设备安全、经济运行的监控和保护设施；还设有供变电所运行、维护和控制、保护等需用的交、直流自用电电源与低压配电装置等。
各种牵引变电所功能与主要设施的示意框图见下图。
主要特点电气化铁路和城市轨道交通牵引变电所为一级电力负荷，要求电力系统必须采用双回进线或由两个电源点的环网进线，对其可靠供电。
牵引变电所是一种用于电气牵引系统的供电设备，主要用于供应电力给铁路牵引车辆。
其工作原理如下：
1.输电系统：牵引变电所通常连接到高压输电网，通过输电线路将电能传输到牵引变电所。
2.变电系统：牵引变电所内部设有变电设备，包括变压器和开关设备。
变压器将输电线路上的高压电能转换为所需的供电电压，通常为600V或1500V。
3.供电系统：将被转换后的供电电压通过开关设备分配和控制，根据牵引车辆的需要进行调节和供应。
4.牵引系统：最后，供应的电能通过接触线或供电杆传输到铁路牵引车辆，并提供所需的电力供应，以驱动列车行驶。
牵引变电所的工作原理基于电力传输和分配的基本原理，通过变压和电力控制来满足铁路牵引系统对电能的需求。
经过转换和调节后的电能会通过供电系统传输给牵引车辆，实现列车的动力来源。
牵引变电所在实际应用中需考虑安全性、稳定性和可靠性等因素。
同时，为了提高电能的利用效率，牵引变电所还可以采用回馈制动等技术，将列车制动时产生的能量回馈至电网，提高系统的能量利用效率。
总而言之，牵引变电所通过对电能的转换、分配和控制，为铁路牵引系统提供所需的电力供应。
它是电力传输和分配在铁路牵引领域的应用之一，具有重要的作用，提供可靠的动力支持，确保列车行驶安全和顺畅。

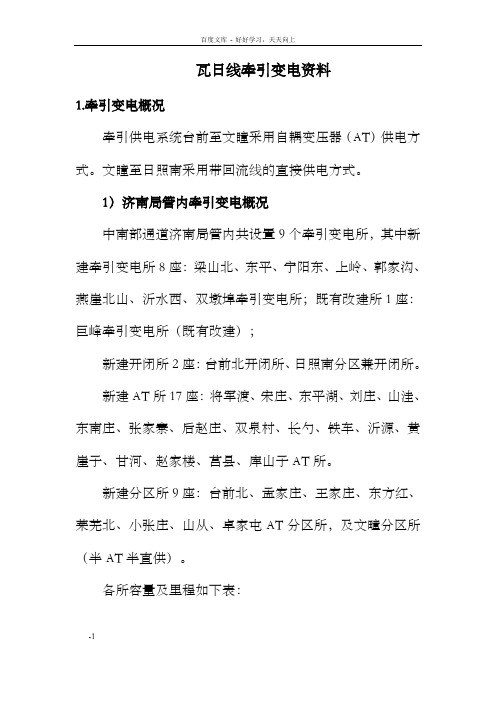

瓦日线牵引变电资料1.牵引变电概况牵引供电系统台前至文瞳采用自耦变压器（AT）供电方式。
文瞳至日照南采用带回流线的直接供电方式。
1）济南局管内牵引变电概况中南部通道济南局管内共设置9个牵引变电所，其中新建牵引变电所8座：梁山北、东平、宁阳东、上岭、郭家沟、燕崖北山、沂水西、双墩埠牵引变电所；既有改建所1座：巨峰牵引变电所（既有改建）；新建开闭所2座：台前北开闭所、日照南分区兼开闭所。
新建AT所17座：将军渡、宋庄、东平湖、刘庄、山洼、东南庄、张家寨、后赵庄、双泉村、长勺、铁车、沂源、黄崖子、甘河、赵家楼、莒县、库山子AT所。
新建分区所9座：台前北、孟家庄、王家庄、东方红、莱芜北、小张庄、山从、卓家屯AT分区所，及文疃分区所（半AT半直供）。
各所容量及里程如下表：122）牵引变电所外部电源概况梁山北：220kV，一路来自济宁供电公司寅寺站（51.752KM）;一路来自济宁供电公司梁山站（29.3KM）。
东平：220kV，一路来自泰安供电公司佛山站（29.32KM）；一路来自泰安供电公司李楼站（8KM）。
宁阳东：220kV，一路来自泰安供电公司汶口站（10.3KM）；一路来自泰安供电公司东牛站（24.7KM）。
上岭：220kV，一路来自泰安供电公司果都站（12.2KM）；一路来自泰安供电公司岳东站（23.8KM）。
郭家沟：220kV，一路来自莱芜供电公司鲁中站（16.5KM）；一路来自莱芜供电公司棋山站（2.6KM）。
燕崖北山：220kV，一路来自淄博供电公司沂源II（悦庄）站（12KM）;一路来自淄博供电公司沂源站（29.8KM）。
沂水西：220kV，一路来自临沂供电公司沂水站（4.8KM）；一路来自临沂供电公司阳都站（4.9KM）。
双墩埠：220kV，一路来自日照供电公司莒州站（6.82KM）;一路来自日照供电公司石井站（9.965 KM）。
2.牵引变电所、亭主接线（1）牵引变电所主接线1）新建牵引变电所3新建牵引变电所采用两路独立的220 kV三相电源，正常时，由一路电源供电，另一路电源热备用。
电气化铁路牵引变电所简介牵引变电所的功能是将三相的110KV(或220KV)高压交流电变换为两个单相的27.5KV的交流电，然后向铁路上、下行两个方向的接触网(额定电压为25KV)供电，牵引变电所每一侧的接触网都被称做供电臂。
该两臂的接触网电压相位是不同的，一般是用分相绝缘器隔离开来。
相邻变电所间的接触网电压一般是同相的[BFQ]，期间除也用分相绝缘器隔离外，还设置了分区亭，通过分区亭断路器或隔离开关的操作，实行双边(或单边)供电。
牵引变电所外部电源牵引供电系统一般又由铁路以外的容量较大的电力系统供电。
电力系统有许多种电等级网络和设备，其中110KV及以上电压等级的输电线路，用区域变电所中的变压器联系起来，主要用于输送强大电力，利用它们向电气化铁路的牵引变电所输送电力，供电牵引用力。
为了保证供电的可靠性，由电力系统送到牵引变电所高压输电线路无一例外地为双回线。
两条双回线互为备用，平时均处于带电状态，一旦一条回路发生供电故障，另一条回自动投入，从而保证不间断供电。
牵引变电所主接线牵引变电所(包括分区亭、开闭所，AT所等)，为了完成接受电能，高压和分配电能的工作，其电气接线可分为两大部分：一次接线(主接线)和二次接线。
主接线是指牵引变电所内一次主设备(即高压、强电流设备)的联接方式，也是变电所接受电能、变压和分配电能的通路。
它反映了牵引变电所的基本结构和功能。
二次接线是指牵引变电所内二次设备(即低电压、弱电流的设备)的联接方式。
其作用是对主接线中的设备工作状态进行控制，监察、测量以及实现继电保护与运动化等。
二次接线对一次主设备的安全可靠运行起着重要作用。
主接线是根据变电所的容量规模、性能要求、电源条件及配电出线的要求确定的，其基本主接线型式有：单母线分段接线、劳旁路母线的单母线分段接线、双母线接线、桥式接线、双T式(即分支式)接线等。
开闭所所谓开闭所，是指不进行电压变换而用开关设备实现电路开闭的配电所，一般有两条进线，然后多路馈出向枢纽站场接触网各分段供电。
开闭所，牵引变电所，分区所的区别开闭所开闭所(sub-section post)牵引网有分支引出时，为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中，有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失，也可在分区所与牵引变电所之间增设开闭所，也称辅助分区所(subsectioning post)。
开闭所的主要设备是断路器。
电源进线一般设两回，复线时可由上、下行牵引网各引一回，出线则按需要设置。
当出线数量较多时，也可将开闭所母线实行分段。
单线时如就近无法获得第二电源，也可只引一回电源。
AT牵引网辅助分区所(SSP)的典型结构见下图。
图中，T为接触网;F为正馈线，PW为与钢轨并联的保护线(protection wire);B为断路器;SD为保安接地器;LA为避雷器;OT为控制回路电源;PT为电压互感器;AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时，可与保护线形成金属性短路，便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间，可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障，可由供电的牵引变电所馈电线断路器及分区亭断路器，在继电保护的作用下自动跳闸，将故障段接触网切除，而非故障段的接触网仍照常工作，从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时，在铁路沿线每隔10km左右设置一台自耦变压器AT，该设置处所称做AT所。
牵引网的构成:1 馈电线2 接触网3 轨道回路和回流系统(一)牵引变电所牵引变电所是电气化铁路的心脏，它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电，通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电，再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上，满足来自不同方向电力机车的供电需要。
