绘图工具,几何作图二

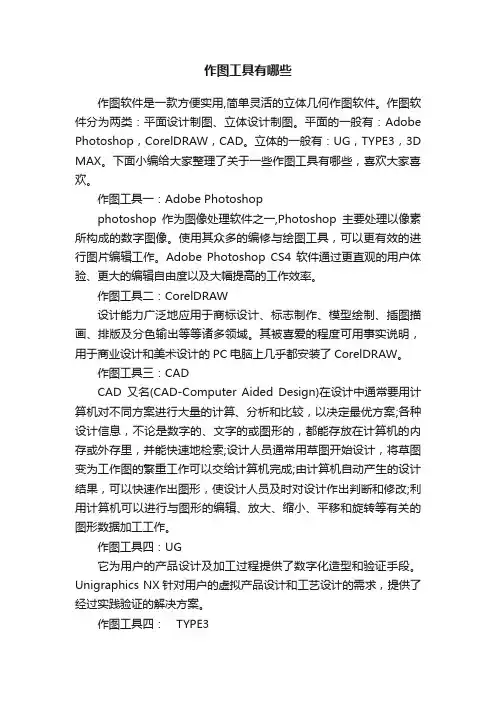

作图工具有哪些作图软件是一款方便实用,简单灵活的立体几何作图软件。

作图软件分为两类：平面设计制图、立体设计制图。

平面的一般有：Adobe Photoshop，CorelDRAW，CAD。

立体的一般有：UG，TYPE3，3D MAX。

下面小编给大家整理了关于一些作图工具有哪些，喜欢大家喜欢。

作图工具一：Adobe Photoshopphotoshop作为图像处理软件之一,Photoshop主要处理以像素所构成的数字图像。

使用其众多的编修与绘图工具，可以更有效的进行图片编辑工作。

Adobe Photoshop CS4 软件通过更直观的用户体验、更大的编辑自由度以及大幅提高的工作效率。

作图工具二：CorelDRAW设计能力广泛地应用于商标设计、标志制作、模型绘制、插图描画、排版及分色输出等等诸多领域。

其被喜爱的程度可用事实说明，用于商业设计和美术设计的PC电脑上几乎都安装了CorelDRAW。

作图工具三：CADCAD又名(CAD-Computer Aided Design)在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案;各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索;设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

作图工具四：UG它为用户的产品设计及加工过程提供了数字化造型和验证手段。

Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案。

作图工具四：TYPE3三维立体浮雕软件 , 其浮雕效果让人赞叹不已。

它能迅速有效地简单的二维图形或照片转化非凡的浮雕。

从审美角度看，其中的TypeArt 是一个令人兴奋的软件模块，它可以对最复杂的形体进行简单的定义，从而得到浮雕般地雕刻效果。

尺规作图的基础技巧尺规作图是一种古老而精确的几何绘图方法，它使用尺子和圆规这两个基本工具来构建几何图形。

尺规作图的基础技巧是学习和掌握尺规的正确使用方法以及一些常见的几何构造。

一、尺规的正确使用方法1. 尺子的使用：尺子是尺规作图中最基本的工具之一。

在使用尺子时，应将尺子的一边对齐于所需的线段上，然后用铅笔或者细的钢笔在尺子的另一边划线。

为了保持准确性，应尽量保持尺子与纸张垂直，并避免在纸上滑动尺子。

2. 圆规的使用：圆规用于绘制圆和弧线。

在使用圆规时，应将圆规的一只脚固定在纸上，而另一只脚则可以转动。

通过调整圆规的脚的距离，可以绘制不同半径的圆。

要绘制一个圆，只需将圆规的一个脚放在圆心，然后用另一个脚绕着圆心画出圆周。

二、常见的几何构造1. 画平行线：要画一条平行于给定直线的线段，可以使用尺规作图中的平行线构造方法。

首先，在给定直线上选取一点作为起点，然后使用尺子在该点上划一小段线段。

接着，将圆规的一只脚放在起点上，另一只脚放在刚划的线段的一端，然后调整圆规的脚的距离，使其与起点之间的距离相等。

最后，在起点上使用圆规的另一只脚画出一条弧线，与刚划的线段相交于另一点。

连接这两个点，就得到了一条平行于给定直线的线段。

2. 作垂线：要作一条垂直于给定直线的线段，可以使用尺规作图中的垂线构造方法。

首先，在给定直线上选取一点作为起点，然后使用尺子在该点上划一小段线段。

接着，将圆规的一只脚放在起点上，另一只脚放在刚划的线段的一端，然后调整圆规的脚的距离，使其与起点之间的距离相等。

最后，在起点上使用圆规的另一只脚画出一条弧线，与刚划的线段相交于另一点。

连接这两个点，就得到了一条垂直于给定直线的线段。

3. 作等边三角形：要作一个等边三角形，可以使用尺规作图中的等边三角形构造方法。

首先，在纸上画一条线段作为底边。

然后，将圆规的一只脚放在底边的一个端点上，另一只脚放在底边上适当的位置。

调整圆规的脚的距离，使其与底边的长度相等。

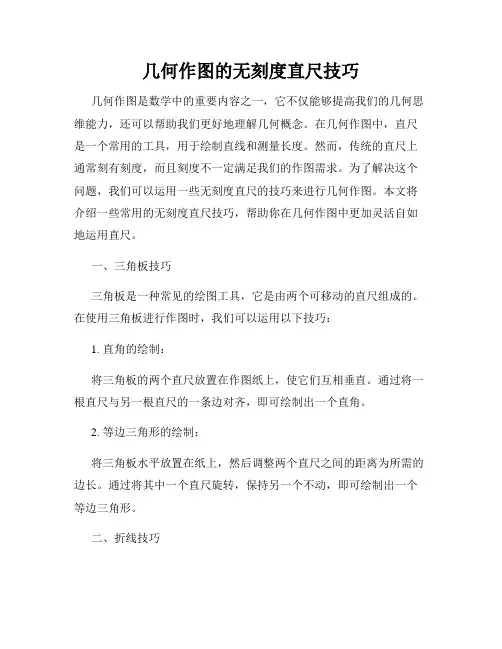

几何作图的无刻度直尺技巧几何作图是数学中的重要内容之一，它不仅能够提高我们的几何思维能力，还可以帮助我们更好地理解几何概念。

在几何作图中，直尺是一个常用的工具，用于绘制直线和测量长度。

然而，传统的直尺上通常刻有刻度，而且刻度不一定满足我们的作图需求。

为了解决这个问题，我们可以运用一些无刻度直尺的技巧来进行几何作图。

本文将介绍一些常用的无刻度直尺技巧，帮助你在几何作图中更加灵活自如地运用直尺。

一、三角板技巧三角板是一种常见的绘图工具，它是由两个可移动的直尺组成的。

在使用三角板进行作图时，我们可以运用以下技巧：1. 直角的绘制：将三角板的两个直尺放置在作图纸上，使它们互相垂直。

通过将一根直尺与另一根直尺的一条边对齐，即可绘制出一个直角。

2. 等边三角形的绘制：将三角板水平放置在纸上，然后调整两个直尺之间的距离为所需的边长。

通过将其中一个直尺旋转，保持另一个不动，即可绘制出一个等边三角形。

二、折线技巧在几何作图中，折线也是一种常用的无刻度直尺。

折线的绘制需要使用三角板或者直尺作为辅助工具。

以下是一些常用的折线技巧：1. 平分线的绘制：给定一条线段，我们可以使用折线技巧来绘制它的平分线。

首先，以一点为圆心，以该点到线段两端的距离为半径，画两个交点在线段两侧的圆弧。

然后，以这两个交点为起点，通过折叠纸张或使用三角板，将它们连成一条直线，即得到了线段的平分线。

2. 垂线的绘制：垂线是指与一条线段相交且与该线段垂直的线段。

给定一条线段，我们可以使用折线技巧来绘制它的垂线。

首先，选择线段上的一点作为折线的起点，并将纸张对折，使得折痕经过该点。

然后，将纸张展开，连接起点和折线的折痕，即可得到线段的垂线。

三、等分技巧等分是几何作图中常见的操作之一，它可以将一段线段或一条弧等分为多个相等的小段。

在没有刻度的情况下，我们可以使用以下等分技巧：1. 线段的等分：给定一段线段，我们可以使用等分技巧将其等分为所需的份数。

首先，选择线段上的一个点作为折线的起点，并将纸张对折，使得折痕经过该点。

绪论§1—1 国家标准关于制图的一般规定§1—2 绘图工具和仪器的使用方法§1—3 几何作图§1—4 平面图形的绘制§1—5 绘图的基本方法和步骤绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。

教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。

二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。

（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。

机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。

（2）图样是表达设计者设计意图的重要手段。

（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。

4、图样的形成（1）立体图表示物体的大致形状可以用立体图。

立体图是从一个方向、用一个图形来表达物体的形状。

如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。

第十三章制图基本知识制图基本知识包括：《房屋建筑制图统一标准》（GBJ1-86）中关于制图的基本规定、绘图工具和仪器的使用以及几何作图等。

§13-2 绘图工具及其使用为了提高图面质量，加快绘图速度，应了解各种绘图工具和仪器的性能及其使用方法。

绘图工具包括：铅笔、图板、丁字尺、三角板、圆规、分规、上墨笔等。

一、铅笔绘图用铅笔的铅芯有各种不同的硬度，分别用“Ｈ”和“Ｂ”表示，Ｈ前的数字越大，表示铅芯越硬；Ｂ前的数字越大，表示铅芯越软。

常用型号为ＨＢ、２Ｈ、２Ｂ。

２Ｂ画粗线用，ＨＢ画虚线或写字用，２Ｈ则用来画细线。

用来画粗线的铅笔笔尖要磨成矩形，其它铅笔的笔尖则磨成圆锥形。

二、图板、丁字尺和三角板１、图板图板是绘图时用来铺放图纸的矩形案板，图板一般有０号(900mm×1200mm)、1号(600mm×900mm)和2号(400mm×600mm)三种规格，做制图作业时可选用1号图板。

2、丁字尺丁字尺由尺头和尺身构成，尺头和尺身相互垂直，尺身沿长度方向带有刻度（或带有斜面）的侧边为丁字尺的工作边。

使用时，左手握尺头，使尺头的内侧紧靠图板的左侧边，右手执笔，沿丁字尺的工作边自左至右画线。

3、三角板绘图时要准备一副三角板（一块为45°角，一块为30°角和60°角）。

三、分规、圆规1、分规分规是用来量取尺寸和分割线段的工具。

2、圆规、弹簧圆规、点圆规圆规是画圆及圆弧的工具，常用的有大圆规、弹簧圆规和点圆规等。

四、针管绘图笔、鸭嘴笔1、针管绘图笔针管绘图笔的头部装有带通针的针管，能吸存碳素墨水。

2、鸭嘴笔鸭嘴笔是传统使用的上墨画线工具。

五、曲线板曲线板是用以描绘非圆曲线的工具。

如果所描绘的是对称曲线，则应从对称点0开始，分别描绘其两侧对称部分。

如图13-48，在描好上半部分0-Ⅰ-Ⅱ-Ⅲ-Ⅳ段后，把曲线板挪到与之对称的下半部分，描出相应的曲线。

第二章几何作图教学时数：2学时课题：§2-1 绘图工具及其使用教学目标：使学生了解并掌握常用的几种绘图工具的作用及使用的方法。

教学重点：常用绘图工具的使用教学难点：常用绘图工具的组合使用教学方法：讲授法与演示法相结合。

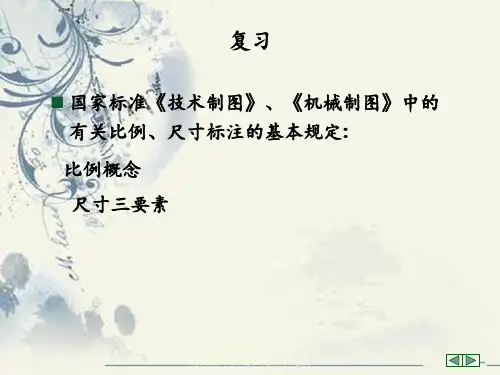

教具：常见的绘图工具教学步骤：（复习提问）1、何谓尺寸三要素？2、比例的概念？3、尺寸标注的注意事项？（引入新课）机器零件的轮廓形状虽然有所不同,但都是由直线\圆弧和其他一些非圆曲线所组成的几何图形,掌握了几何图形的作法即可以提高绘图的速度和质量,要画图首先就要先了解各种绘图工具的作用和使用方法，下面我们就共同学习绘图工具的使用……（讲授新课）§2-1 绘图工具及其使用一、图板1、作用：用来铺放和固定图纸。

2、结构：一般由胶合板制成，四周镶有硬木边。

3、使用：图板的工作表面必须平坦、光洁，左右导边必须光滑、平直。

二、丁字尺1、作用：主要用来绘制水平线。

2、结构：用木材或有机玻璃等制成，由尺头和尺身两部分垂直相交构成丁字形。

3、使用：尺头的内边缘为丁字尺导边，尺身的上边缘为工作边，都要求平直光滑。

使用丁字尺画水平线时，可用左手握住尺头推动丁字尺沿左面的导边上下滑动；待移到要画水平线的位置后，用左手使尺头内侧导边靠紧图板左侧导边，把丁字尺调整到准确的位置，随即将左手移到画线部位将尺身压住，以免画线时丁字尺位置变动。

然后用右手执笔沿尺身工作边自左向右画线，笔尖应压紧靠尺身，笔杆略向右倾斜。

三、三角板1、作用：与丁字尺配合画出一系列不同位置的铅垂线，还可画出与水平线成300、450、600、以及150倍数角的各种倾斜线。

四、圆规和分规1、作用：圆规：主要用来绘制圆和圆弧；分规：主要用来量取线段和等分线段。

五、曲线板1、作用：绘制非圆曲线2、使用方法：(如下图)（1）将需要连接的各点求出来，徒手用细线顺次连接起来；（2）由曲线曲率半径较小的部分开始，选择曲线板上曲率适当的位置，逐段描绘。

二、各种线型的画法（对以下要求举实例进行讲解）1.b选定后，则同一张图中，同类线型宽度应保持一致。

2.虚线、点划线、双点划线的线段长度和间隔，同类线应保持一致，且起止两端应为线段，而不是点（一横）。

3.点划线、双点划线在较小图形中绘制有困难时，可用细实线代替。

当点划线作为轴线或中心线时，应超出图形轮廓2～3mm。

4.虚线、点划线自身相交或与其它图线交接时，均应为线段交接。

当虚线为实线的延长线时，应留有间隔。

§1.5 字体这里的字体是指汉字、数字及符号，其高度尺寸系列为：1.8, 2.5, 3.5, 5, 7, 10, 14, 20mm，而字高即为字体的字号，汉字的最小字号是3.5号。

可以看出，字高按2的比率递增。

工程图样中的汉字要求使用长仿宋体，并应采用国务院正式公布推行的《汉字简化方案》中规定的简化字，其字高与字宽的比例为1﹕2。

一、汉字书写汉字应打格书写，基本笔画写法如下：基本要领：注意起笔运笔收笔横笔互平竖笔挺直注意搭配结构匀称规定字号格内书写选定字样书写端正书写笔画粗细一致单字排列整齐清洁字组间隔字字均匀二、数字及字母数字及字母均可写成直体或斜体（向右倾斜75º较常用）。

一般字体笔画宽度为字高的十分之一（窄体字十四分之一，不常用）。

注意：1.工程图样上书写的汉字，不应小于3.5号，数字及字母不应小于2.5号。

2.当阿拉伯数字、字母或罗马数字同汉字并列书写时，其字高应比汉字小一号。

3.当字母单独用作代号或符号时，不使用I、Z、O三个字母，以免同阿拉伯数字1、2、0相混淆。

4.数字与字母在书写时，无需一一打格，初期绘图可用细实线打上两条字高控制导线。

§1.6 比例比例——指图形与实物相对应的线性尺寸之比，如1：100，2：1等。

1：100的含义就是图纸上1个单位代表实际的100个单位。

国标对比例的规定见教材P11。

比值大于1的为放大比例，比值小于1的为缩小比例。
