《机床设备电气与PLC控制》测验题(2)

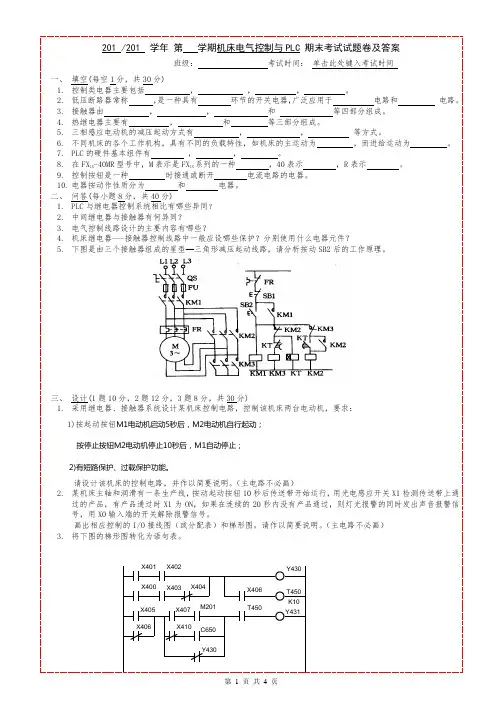

201 /201 学年第学期机床电气控制与PLC 期末考试试题卷及答案班级：考试时间：单击此处键入考试时间一、填空(每空1分，共30分)1.控制类电器主要包括，，，。

2.低压断路器常称，是一种具有环节的开关电器，广泛应用于电路和电路。

3.接触器由，，和等四部分组成。

4.热继电器主要有，和等三部分组成。

5.三相感应电动机的减压起动方式有，，等方式。

6.不同机床的各个工作机构，具有不同的负载特性，如机床的主运动为，而进给运动为。

7.PLC的硬件基本组件有，，。

8.在FX1N -40MR型号中，M表示是FX1N系列的一种，40表示，R表示。

9.控制按钮是一种时接通或断开电流电路的电器。

10.电器按动作性质分为和电器。

二、问答(每小题8分，共40分)1.PLC与继电器控制系统相比有哪些异同？2.中间继电器与接触器有何异同？3.电气控制线路设计的主要内容有哪些？4.机床继电器---接触器控制线路中一般应设哪些保护？分别使用什么电器元件？5.下图是由三个接触器组成的星型—三角形减压起动线路，请分析按动SB2后的工作原理。

三、设计(1题10分，2题12分，3题8分，共30分)1.采用继电器、接触器系统设计某机床控制电路，控制该机床两台电动机，要求：1)按起动按钮M1电动机启动5秒后，M2电动机自行起动；按停止按钮M2电动机停止10秒后，M1自动停止；2)有短路保护、过载保护功能。

请设计该机床的控制电路，并作以简要说明。

（主电路不必画）2.某机床主轴和润滑有一条生产线，按动起动按钮10秒后传送带开始运行，用光电感应开关X1检测传送带上通过的产品，有产品通过时X1为ON，如果在连续的20秒内没有产品通过，则灯光报警的同时发出声音报警信号，用X0输入端的开关解除报警信号。

画出相应控制的I/O接线图（或分配表）和梯形图。

请作以简要说明。

（主电路不必画）3.将下图的梯形图转化为语句表。

一、填空(每空1分，共30分)1.接触器，开关电器，控制继电器，主令电器。

电气控制与PLC理论考试试卷（２）一、填空题（每空1分，共30分）1．交流接触器主要由触头系统、灭弧装置和电磁系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2. 欠电流继电器在正常工作电流流过线圈时，衔铁是闭合状态，而当流过线圈的电流小于整定电流时衔铁断开。

3. 三相闸刀开关垂直安装时，电源端应在方，负载端应在方。

4. 复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5. 根据工作电压的高低，电器分为和。

6. 频敏变阻器的等效阻抗随频率的减小而。

7.PLC的工作方式为，其工作过程分为、和三个阶段。

8. FX2系列数据寄存器D存放位进制的数据，其中最高位为位，当最高位为1时为数，为0时为数。

9. FP1系列PLC的输入和输出继电器采用进制编号，其它内部软继电器为进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到r/min以上时触头动作；下降到r/min以下时触点复位。

11. 在FP1系列PLC中，EV是寄存器。

12. FP1系列PLC在功能指令中，R900为标志，R9007为标志，R9013为。

二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点B．通电延时打开常开触点C．复合按钮D．热继电器常闭触点2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)三、根据梯形图写出指令表（10分）(a)(b)四、根据梯形图分析程序，完成下列要求：(10分) 1．写出程序指令表，并分析程序功能2.根据下列指令，画出梯形图。

五、程序设计（10分）利用F119，编写程序，要求通过移位方向端实现灯以1s的速度从Y0-Y4从左至右依次或从右至左依次亮。

六、设计题（20分）设计用PLC控制一台电动机Y接降压启动，3秒后转换成△运行的程序（包括主回路、I/O接线图、梯形图和指令表）。

试题 (二)答案一、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组为了减小铁心的振动和噪音，在铁心上加入短路环。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止
SB2、SB6停止一处为SB5点动、SB4长动、SB6停止
5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:
①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
Network 25
LD T40
SCRT S0.4
Network 26
SCRE
Network 27
LSCR S0.4
Network 28
LD SM0.0
MOVB 2#1111110, QB0
Network 29
LD SM0.0
TON T41, 2
Network 30
LD T41
SCRT S0.5
Network 31
RRB QB0, 1
十九、编程实现QB0按二进制递增输出0至255之间的数据
Network 1 //网络标题
//网络注释
LD I0.0
O SM0.1
MOVB 0, QB0
Network 2
LD SM0.5
EU
INCB QB0
二十、霓虹灯控制：有8盏指示灯，L1~L9编程实现先从中间L4，L5开始点亮，然后每隔一秒依次向两边扩散点亮直至所有的灯都点亮，之后再从L1,L9开始熄灭，并每隔一秒向内扩散熄灭直至全部熄灭，然后再以相同的方式循环点亮、熄灭。
LD I0.2 LPS = Q0.2
A I0.3 A I0.6 A I1.1
O I0.4 = Q0.1 =Q0.3
二、
（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。

机床电⽓控制与PLC课程题库《机床电⽓控制与PLC》课程题库第1部分机床电⽓控制部分1、写出按钮、⾏程开关、熔断器、接触器、低压断路器、时间继电器、热继电器等常⽤电器的电⽓符号（包括图形符号和⽂字符号）。

2、继电器和接触器的区别？3、QS、FU、KM、KT、SQ、SB分别是什么电器元件的⽂字符号？4、如何决定笼型异步电动机是否可采⽤直接起动法？5、笼型异步电动机减压起动⽅法有哪⼏种？6、笼型异步电动机是如何改变转动⽅向？7、什么是能耗制动？什么是反接制动？它们各有什么特点及适⽤什么样的场合？8、什么是互锁（联锁）？什么是⾃锁，试举例说明各⾃的作⽤。

9、长动与点动的区别是什么？10、什么是多地点控制？什么是多条件控制？11、动合触点串联或并联，在电路中起什么样的控制作⽤？动断触点串联或并联起什么控制作⽤？12、本章中图2-12⾏程开关控制的正反转电路，若在现场调试试车时，将电动机的接线相序接错，将会造成什么样的后果？为什么？13、下图中的⼀些电路是否有错误？⼯作时现象是怎样的？如有错误，应如何改正？14、设计⼀个控制电路，要求第⼀台电动机起动10秒以后，第⼆台电动机⾃动起动，运⾏5秒以后，第⼀台电动机停⽌转动，同时第三台电动机起动，在运转15秒以后，电动机全部停⽌。

15、设计⼀控制电路，控制⼀台电动机要求：（1）可正反转；（2）可正向点动，两处起停控制；（3）可反接制动；（4）有短路和过载保护。

16、分析下⾯电⽓控制原理图，回答：（1）主电机M1采⽤什么起动⽅式；（2）主电机M1采⽤制动⽅式；（3）电动机M3为什么可以不⽤设过载保护；（4）电流表PA为什么要KT常闭触点端接；（5）触点表对分析电路起什么作⽤；（6）EL、HL、PE、KS是什么电器元件的⽂字符合；（7）主电机M1主电路中串联电阻R起什么作⽤。

17、分析下⾯电⽓控制原理图，填空：(1)、_____ __是主轴电动机M2转动⽅向的选择开关。

一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按根本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。

7、写出以以下图形符号所代表的电气元件名称。

三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生__严重过载______或____短路____时，熔体熔断切断电路。

14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。

2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

2.2路。

2.3 试画出某机床主电动机控制线路图。

要求：⑴可正反转；⑵可正向点动；⑶两处起停。

答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。

停止时按逆序停止，试画出控制线路。

KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。

（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。

2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。

Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。

2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。

2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。

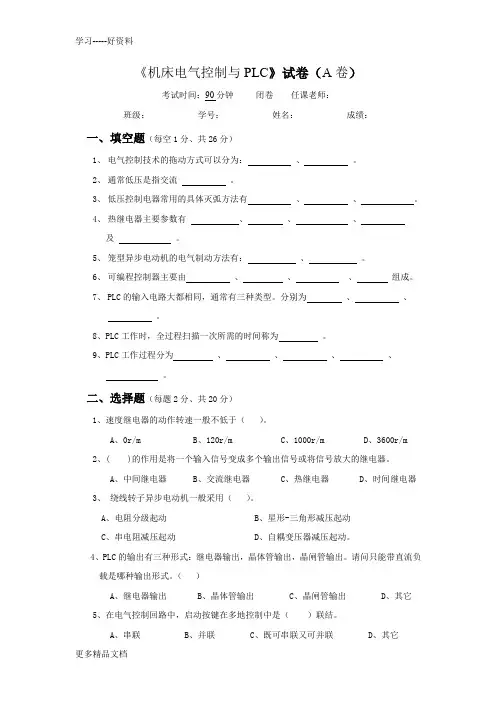

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

机床电气控制与P L C试卷及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、P LC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些（5分）2、熔断器的选择的原则是什么（5分）3、梯形图有哪些设计规则（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

机电系2007-2008学年第二学期期末考试《机床电气控制及PLC技术》 A卷使用班级：0501、0502命题人：弓锵审核人：一、单项选择题（共15小题，每题1分，共15分）1.不属于笼型异步电动机降压启动方法的是（）启动。

A自耦变压器降压B星形一三角形换接C延边三角形D在转子电路中串联变阻器2.中小容量异步电动机的过载保护一般采用（）。

A熔断器B磁力启动器C热继电器D电压继电器3.属双速异步电动机接线方法的是（）。

A YY/YYB YY/△C YY/YD △△/Y4.异步电动机的反接制动是指改变（）。

A电源电压B电源电流 C电源相序D电源频率5.异步电动机的能耗制动采用的设备是（）装置。

A电磁抱闸 B直流电源C开关与继电器D电阻器6. 在电动机的连续运转控制中，其控制关键是（）。

A自锁触点B互锁触点C复合按钮D机械联锁7. 下列低压电器中可以实现过载保护的有（）。

A热继电器B速度继电器C接触器D时间继电器8. Y－△降压启动可使启动电流减少到直接启动时的（）。

A 1/2B 1/3C 1/4D 1/59. 下列属于低压配电电器的是（）。

A接触器B继电器 C 刀开关D时间继电器10. 表示电路中各个电气元件连接关系和电气工作原理的图称为（）。

A电路图 B 电气互联图 C 系统图 D 电气安装图11.对绕线型电动机而言，一般利用（）方法进行调速。

A改变电源频率B改变定子极对数C改变转子电路中电阻 D 改变转差率12.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

A Y/△B△/Y C△/△ D Y/Y13.甲乙两个接触器，欲实现互锁控制，则应（）A 在甲接触器的线圈电路中串入乙接触器的动断触点。

B 在乙接触器的线圈电路中串入甲接触器的动断触点。

C 在两接触器的线圈电路中互串对方的动断触点。

D 在两接触器的线圈电路中互串对方的动合触点。

14.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）A 在乙接触器的线圈电路中串入甲接触器的动合触点。

题号
1
2
3
4
5
6
7
8
9
10
总分
分数
一、填空题（每空格1.5分，共30分）
1、电气控制线路分析的内容主要包括设备说明书、、和。
2、电气控制系统中常用的保护环节有：、、等。
2、机床电气控制原理图可采用和两种分析方法。
3、PLC常用的编程语言有、。
4、写出以下图形符号所代表的电气元件名称。
、、、、
线圈通电时通电延时断开线圈断电延时
量低，必须在一周内予以更换，否则用户程序会丢失。（）
三、简答题（共5小题，共30分）
1、M7130平面磨床的电磁吸盘吸力不足，试分析可能的原因。
2、简述PLC的硬件组成及工作原理。
3、分别列举机床电气控制系统中自锁控制与互锁控制的电路。
4、根据语句表画出对应的梯形图。
四、设计题（共20分）
1、设计三相异步电动机启保停控制线路。要求如下：
7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（）
8、PLC的软继电器编号可以根据需要任意编写。（）
9、将PLC的应用程序输入到PLC的用户程序存储器后如果需要更改，只需要将程
序从PLC读出予以修改，然后再下载到PLC即可。（ ）
10、当PLC的“BATTERY”（电池）指示灯闪烁时，表示该PLC的内部电池的电
（1）设计并绘出采用继电—接触器控制的启保停控制线路；
（2）设计并绘出采用FX2N系列PLC控制的安装接线图；
（3）绘出电动机启保停控制PLC梯形图；
2、设计三相异步电动机正反转控制线路。
（1）设计并绘出采用继电—接触器控制的正反转控制线路；
（2）设计并绘出采用FX2N系列PLC控制的安装接线图；

3. PLC的输出模块可以直接驱动大功率负载。（）
4.机床电气控制系统中，所有的电气故障都可以通过PLC进行检测和保护。（）
5. PLC的编程语言只有梯形图一种形式。（）
6. PLC的输入信号通常不需要进行信号调理。（）
7.使用PLC可以减少机床电气控制系统的故障率和维修成本。（）
8. PLC的输出模块只需要提供数字输出，不需要模拟输出。（）
B.气缸
C.电磁阀
D.变频器
3. PLC的输入信号类型可能包括以下哪些？（）
A.数字信号
B.模拟信号
C.脉冲信号
D.旋转编码器信号
4.以下哪些因素会影响机床电气控制系统的稳定性？（）
作人员的技能
5. PLC编程语言包括以下哪些类型？（）
A.梯形图
12. C
13. D
14. D
15. A
16. D
17. D
18. D
19. C
20. A
二、多选题
1. ABC
2. ABC
3. ABCD
4. ABCD
5. ABCD
6. ABCD
7. ABC
8. ABC
9. ABC
10. ABCD
11. ABC
12. ABCD
13. ABC
14. ABC
15. ABCD
3.请解释什么是星角启动控制，它在机床电气控制系统中是如何应用的？
4.假设你需要为一个简单的机床电气控制系统设计一个PLC程序，请列出设计PLC程序的基本步骤，并简要说明每个步骤的目的。
标准答案
一、单项选择题
1. D
2. A
3. C
4. D
5. D
6. A

《机床电气控制与PLC 》期末考试题（B 卷）班级： 姓名： 学号：_____________ 题目 一 二 三 四 五 六 总分 登分签名 得分一、填空（每空1分，共20分）1.KT 是（ ）电延时继电器的（ ）触点，线圈通电时此触点（ ），延时一段时间此触点（ ）；线圈断电时此触点（ ），延时一段时间此触点（ ）。

2、接触器主要由（ ）、（ ）和（ ）组成。

3、热继电器是对电动机进行（ ）保护的电器；熔断器是用于供电线路和电气设备的（ ）保护的电器。

4、三相异步电动机的转速取决于（ ）、（ ）和（ ）。

5、VD200是S7-200 PLC 的 （ ），其长度是2个字（ ）位。

6、数控机床电气控制系统主要由（ ）、（ ）、（ ）和（ ）等组成。

二、判断题（每题2分，共10分）（ ）1、刀开关安装时，只能正装，不得平装或倒装。

（ ）2、按钮帽有多种颜色，用绿色作启动，红色作停止，用黑色作点动。

（ ）3、JMP 跳转指令能在主程序、子程序和中断程序之间相互跳转。

（ ）4、生产机械要求电动机在空载情况下提供的最高转速和最低转速之比叫做调速范围。

（ ）5、交-直-交变频器主电路中，滤波电抗器的功能是当负载变化时直流保持平稳。

得分 评卷员得分 评卷员三、单择题（每题2分，共20分）得分评卷员1、控制电动机能耗制动的电器应是（）。

A．速度继电器 B.时间继电器 C.电流继电器 D.电压继电器2、（）是初始化脉冲，仅在PLC上电运行时接通一个扫描周期。

A．SM0.2 B.SM0.1 C.SM0.3 D.SM36.53、将编程器内编写好的程序写入PLC时，PLC必须处在（）模式。

A．RUN B. STOP C.停电 D. RUN或STOP都可4、变频器安装时，在电源和变频器之间，通常接（）。

A．按钮和热继电器 B. 低压断路器和接触器 C.速度继电器 D.电动机5、变频器输出侧不允许接（）。

A．单相电动机 B. 三相异步电动机 C.电容式单相电动机 D.罩极式单项电动机。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题分）分、共26（每空11、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题分）20（每题2分、共1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

、其它 D、既可串联又可并联 C、并联 B、串联A．6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题分）248分、共（每题1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（分）10每题5分、共1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

2、执行指令“SUB K50 K10 D1”后，D1数据寄存器的操作数是40 。

3、在PLC的面板上，POWER指示灯亮表示电源正常状态、RUN指示灯亮表示运行状态。

BATTY指示灯亮表示：内部电源耗尽 PROGE亮表示：程序运行错误。

4、K2M0组成8 位字元件，最低位是M0，最高位是M7。

5、在变址寄存器中，当V0=14，Z0=10时，D6V0是D20 ，D10Z0是 D20。

6、FX2N - 16MR表示为FX2N 系列的基本单元，I/O总接口数为16 。

7、PLC硬件结构主要由CPU 、存储器、I/O接口、通信接口和电源组成。

8、梯形图的编程规则：上重下轻、左重右轻。

10、子程序以P开头，以返回指令FEND 指令后面。

11、执行指令“ADD K50 K20 D1”后，D1数据寄存器的操作数是70 。

13、利用PLC基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。

14、比较类指令包括三种，即接点比较指令、组件比较指令和区间比较指令。

15、M8000作用是运行监控、M8002作用是初始脉冲、INC作用是加1。

16、PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部常开和常闭触点供编程使用。

17、PLC中的两条步进指令是STL 和 RET18、FX系列PLC，脉冲执行方式传送指令是 MOVP 。

19、PLC程序中手动程序和自动程序需要互锁。

20、FX系列PLC，32位的数值传送指令是 DMOV。

21、主控、主控复位指令分别是（MC MCR）22、PLC中每一个扫描周期分为输入采样、程序执行、输出刷新、。

二、问答题：1、简述PLC的周期扫描工作方式？答：PLC采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

P103.单相交流电磁铁的铁芯上为什么装有短路环？三相交流电磁铁的铁芯上是否也要安装短路环？为什么？答：由于交流电磁铁的铁心的磁通是交变的, 当线圈中通以交变电流时,在铁心中产生的磁通ф1也是交变的, 对衔铁的吸力时大时小, 当磁通过零时,电磁吸力也为零, 吸合后的衔铁在复位弹簧的反力作用下将被拉开,磁通过零后电磁吸力又增大,当吸力大于反力时,衔铁又被吸合。

这样造成衔铁产生振动,同时还产生噪声，甚至使铁心松散。

如果在交流接触器铁心端面上都安装一个铜制的短路环后, 交变磁通ф1的一部分穿过短路环,在环中产生感应电流,产生磁通,与环中的磁通合成为磁通ф2。

ф1与ф2相位不同,也即不同时为零。

这样就使得线圈的电流和铁心磁通ф1为零时,环中产生的磁通不为零,仍然将衔铁吸住, 衔铁就不会产生振动和噪声。

不需要。

因为三相交流电不会同时为零，相当于整个电磁铁中通过的电流没有零点，磁场不会消失，衔铁不会振动。

P143.简述交流接触器的工作原理。

答：交流接触器线圈通以交流电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合；线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位。

4.交流接触器线圈断电后，动铁芯不能立即释放，从而使电动机不能及时停止，分析其原因。

应如何处理？答：故障可能原因：(1)接触器的电流过大，使接触器触头熔焊；(2)接触器的复位弹簧反力过小，不能使触点返回；(3)衔铁卡住了。

(4)灭弧罩损坏。

处理方法：(1)更换额定电流大小合适的接触器；(2)更换反力大小合适的复位弹簧；(3)处理卡住原因。

(4)更换灭弧罩。

P253.简述热继电器的选用方法。

答：选用方法有：（1）应按实际安装情况选择热继电器安装方向。

（2）原则上热继电器的额定电流应按电动机的额定电流选择。

（3）在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。

（4）对于三角形接法电动机，应选用带断相保护装置的热继电器。
