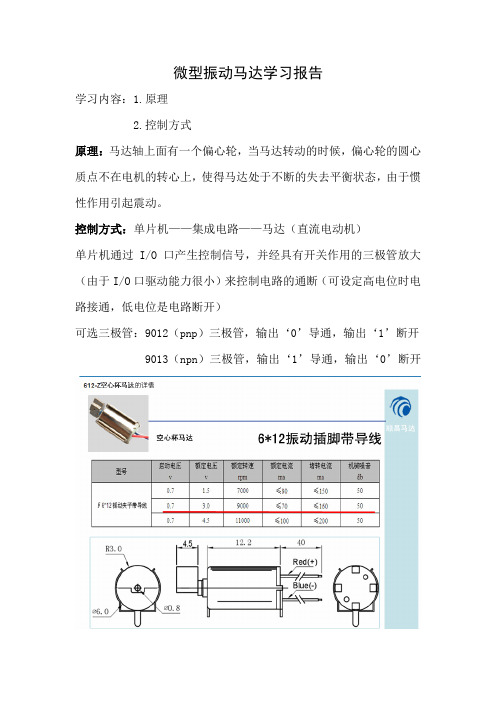

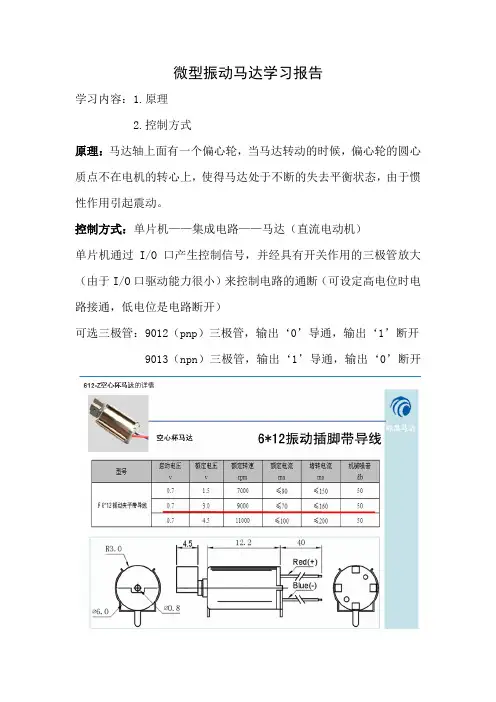

微型振动马达学习报告
学习内容：1.原理
2.控制方式
原理：马达轴上面有一个偏心轮，当马达转动的时候，偏心轮的圆心质点不在电机的转心上，使得马达处于不断的失去平衡状态，由于惯性作用引起震动。
控制方式：单片机——集成电路——马达（直流电动机）
单片机通过I/O口产生控制信号，并经具有开关作用的三极管放大（由于I/O口驱动能力很小）来控制电路的通断（可设定高电位时电路接通，低电位是电路断开）
可选三极管：9012（pnp）三极管，输出‘0’导通，输出‘1’断开 9013（npn）三极管，输出‘1’导通，输出‘0’断开。
震动马达驱动原理1.震动马达的概述震动马达是一种基于振动原理来驱动的类型电机，通常被应用在手持式设备、平板电脑、手机等设备中的震动提示或者振动反馈中。
它的工作原理类似于一个普通的电机，但是震动马达的输出不是用来做机械功，而是用来产生震动，在用户操作设备的时候，作为一种非常有效的提示方式被使用。
2.震动马达的结构一般而言，一个震动马达的结构比较简单，主要由两个组件组成：一个旋转的偏心轮和一个固定的负载。
偏心轮通常是一个铝制的建构，和普通电机中的转子差不多，其在一个中心的轴心上旋转。
这时候，偏心轮离开了这个轴心的正中央，会产生一个不规则的振荡运动。
负载的结构相对复杂一些，通常由若干个嵌入对称的钢球组成，这些钢球被安置在一个小型的屏蔽的与嵌入的结构中。
这个负载的一部分被直接连接在设备的外层机壳上，因此在驱动震动时，它会不怎么运动。
但是当震动马达中的偏心轮带动其他钢球转动的时候，另外一部分负载就会不规则的振动，这样就产生了手持设备中的震动效果。
3.震动马达的工作原理震动马达的工作原理源于一个基本物理学原理，我们把这个原理叫做“旋转惯量力矩”。
当一个旋转物体被另一个旋转物体牢牢抓住来带动时，由于它们所拥有的不同的形状和尺寸，某个时刻它们就会相互干涉而减慢运动。
在这种情况下，一个物体（比如说这里的钢球）总是试图沿着直线运动，但是另外一个运动的物体却把它牢牢的牢住，造成了一个力矩，这个力矩就叫做旋转惯量力矩。
在震动马达的设计中，另一个旋转物体就是震动马达中的偏心轮，而那个要被带动的物体就是负载中的钢球。
当你让钢球被带动的时候，马达输出的力矩会偏离中心轴线，这会导致运动振动并且产生一个震动。
可以研究一下这个基本原理，可以很好的帮助我们理解这种更加通用类型的驱动控制。
4.震动马达的驱动原理一旦你理解了震动马达的工作原理，了解它的驱动原理就更加容易了。
实际上，用于驱动震动马达运动的电子电路也是相对简单的。
它仅仅需要向震动马达的驱动电路里输入一个代表震荡强度的PWM驱动信号。
马达振动原理
马达是一种能够将电能转换为机械能的设备，它在现代工业中扮演着至关重要
的角色。
而马达的振动原理则是马达能够正常工作的基础，下面我们就来详细了解一下马达振动原理。
首先，马达的振动原理与电磁感应密切相关。
当电流通过导线时，会在导线周
围产生一个磁场。
而当导线处于磁场中移动时，会受到一个作用力，这就是洛伦兹力。
利用这个原理，马达内部的电流在磁场中运动时，就会受到洛伦兹力的作用，从而产生振动。
其次，马达的振动原理还与电磁感应的反向作用有关。
当马达内部的线圈受到
外界施加的力时，线圈会发生相对运动，从而在线圈中产生感应电动势。
这个感应电动势会导致线圈内部产生电流，而这个电流又会受到磁场的作用，从而产生振动。
此外，马达的振动原理还与谐振有关。
在马达内部，线圈和磁场之间会形成一
个谐振系统。
当外界施加的频率与谐振系统的固有频率相同时，就会出现共振现象，马达就会产生较大的振幅。
总的来说，马达的振动原理是一个复杂而又精密的物理过程。
它涉及到电磁感应、洛伦兹力、感应电动势和谐振等多个物理概念的相互作用。
只有深入理解马达振动原理，我们才能更好地控制马达的工作状态，提高其效率，从而更好地满足人们的生产和生活需求。
通过上面的介绍，我们对马达振动原理有了更深入的了解。
希望这些知识能够
帮助大家更好地理解马达的工作原理，为我们的生产和生活带来更多的便利和效益。
让我们共同努力，探索马达振动原理的更多奥秘，为人类社会的发展进步贡献自己的力量。
震动马达工作原理震动马达是一种常见的电机，它具有简单的结构和高效的工作原理。
在很多应用中，如手机振动、电动牙刷和游戏控制器等，震动马达都有着广泛的应用。
本文将介绍震动马达的工作原理，并解释其是如何产生震动效果的。
一、电机组成震动马达主要由电机和负载两部分组成。
电机是驱动震动的重要组成部分，而负载则是电机输出能量的接受者。
电机由电池、线圈、磁铁和振荡器等组成。
振荡器是控制震动强度和频率的关键部件。
二、工作原理震动马达的工作原理基于电磁感应和电力转换。
当电流通过电机的线圈时，电流产生的磁场与磁铁的磁场相互作用，产生电力。
这种电力转化成机械能的过程使得马达产生震动效果。
具体来说，震动马达工作原理包括如下几个步骤：1. 电源供电：电机通过电池等电源供电，产生驱动力。
2. 线圈和磁铁交互作用：当电流通过线圈时，线圈产生的磁场与磁铁的磁场相互作用。
这种相互作用会导致电机发生力矩，使线圈开始旋转。
3. 振荡器调节：振荡器控制电流的频率和强度，从而控制线圈的旋转速度和方向。
通过改变振荡器的工作参数，可以实现不同频率和强度的震动效果。
4. 机械力输出：线圈的旋转产生机械力，通过电机的输出轴传递给负载。
负载通常是一些振动装置，如手机、电动牙刷等。
三、震动效果震动马达通过高速旋转的线圈产生机械力，将能量转移到负载上，从而产生震动效果。
磁场与线圈的相互作用会使线圈产生惯性，导致周期性的机械运动。
这种周期性的运动产生的震动效果可以让人感受到振动的强度和频率。
四、应用领域震动马达广泛应用于各种领域。
在移动通信领域，手机通过内置的震动马达实现来电震动提醒和振动模式；在电动牙刷中，震动马达提供了清洁效果；在游戏控制器中，震动马达可以模拟游戏场景中的感觉和动作等。
总结：震动马达是一种基于电磁感应和电力转换的电机，具有简单的结构和高效的工作原理。
电流通过线圈产生力矩，线圈旋转产生机械力，从而实现震动效果。
振荡器控制震动的频率和强度。

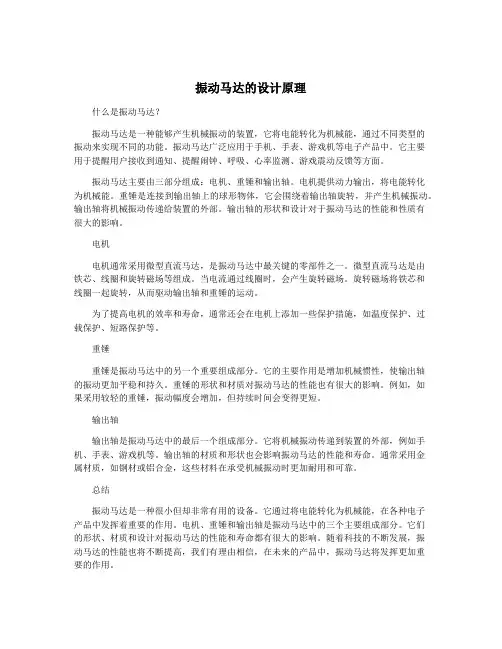

振动马达的设计原理什么是振动马达？振动马达是一种能够产生机械振动的装置，它将电能转化为机械能，通过不同类型的振动来实现不同的功能。
振动马达广泛应用于手机、手表、游戏机等电子产品中。
它主要用于提醒用户接收到通知、提醒闹钟、呼吸、心率监测、游戏震动反馈等方面。
振动马达主要由三部分组成：电机、重锤和输出轴。
电机提供动力输出，将电能转化为机械能。
重锤是连接到输出轴上的球形物体，它会围绕着输出轴旋转，并产生机械振动。
输出轴将机械振动传递给装置的外部。
输出轴的形状和设计对于振动马达的性能和性质有很大的影响。
电机电机通常采用微型直流马达，是振动马达中最关键的零部件之一。
微型直流马达是由铁芯、线圈和旋转磁场等组成。
当电流通过线圈时，会产生旋转磁场。
旋转磁场将铁芯和线圈一起旋转，从而驱动输出轴和重锤的运动。
为了提高电机的效率和寿命，通常还会在电机上添加一些保护措施，如温度保护、过载保护、短路保护等。
重锤重锤是振动马达中的另一个重要组成部分。
它的主要作用是增加机械惯性，使输出轴的振动更加平稳和持久。
重锤的形状和材质对振动马达的性能也有很大的影响。
例如，如果采用较轻的重锤，振动幅度会增加，但持续时间会变得更短。
输出轴输出轴是振动马达中的最后一个组成部分。
它将机械振动传递到装置的外部，例如手机、手表、游戏机等。
输出轴的材质和形状也会影响振动马达的性能和寿命。
通常采用金属材质，如钢材或铝合金，这些材料在承受机械振动时更加耐用和可靠。
总结振动马达是一种很小但却非常有用的设备。
它通过将电能转化为机械能，在各种电子产品中发挥着重要的作用。
电机、重锤和输出轴是振动马达中的三个主要组成部分。
它们的形状、材质和设计对振动马达的性能和寿命都有很大的影响。
随着科技的不断发展，振动马达的性能也将不断提高，我们有理由相信，在未来的产品中，振动马达将发挥更加重要的作用。
手机震动马达原理浅析1000字手机震动马达是现代手机中必不可少的一部分，它能够在接收到来电、短信等通知时进行震动提醒，给人们带来方便。
那么，手机震动马达的原理是什么呢？下面我们来深入探讨。
一、手机震动马达的组成手机震动马达主要由以下几部分组成：马达体、驱动电路、信号源及电池组成。
1. 马达体：马达体是手机震动马达的核心部分，它由电机、转子和导体等组成。
当电流通过导体时，由于导体内有磁场，可以产生电流作用的力，使得转子在磁场的作用下转动，从而驱动手机震动反馈。
2. 驱动电路：驱动电路是手机震动马达的控制中心，它主要由扩展芯片、晶振、脉冲发生器等组成，能够产生震动信号，并将信号传输到马达体中，使之震动。
3. 信号源：信号源主要指手机中的来电、短信等通知信息，这些信息被手机接收后，驱动电路会产生相应的震动信号，从而使得马达体震动反馈。
4. 电池：手机震动马达需要电源来驱动它的运转，因此，电池必不可少，它可以提供跟踪信号源、驱动电路和马达体所需的电能。
二、手机震动马达的工作原理手机震动马达的工作原理是基于电磁感应原理实现的。
当电流通过导体时，由于导体内有磁场，可以产生电流作用的力，使得转子在磁场的作用下转动，从而驱动手机震动反馈。
具体来说，当手机接收到来电、短信等通知信息时，信号源就会将信号传递到驱动电路中。
驱动电路通过扩展芯片、晶振、脉冲发生器等器件产生相应的震动信号，驱动电路中的电流就会被导向到马达体中的导体，使得导体内的磁场发生变化，从而产生震动力量，驱动手机震动反馈。
三、手机震动马达的特点手机震动马达的特点如下：1. 体积小，重量轻，方便携带；2. 能够提供震动反馈，提醒用户有来电、短信等通知；3. 反应速度快，能够快速地响应用户的操作。
四、手机震动马达的应用手机震动马达广泛应用于现代手机中，主要用于接收来电、短信等通知时提醒用户，其作用类似于手机铃声。
此外，手机震动马达也应用于游戏、振动按摩、报警等方面。
手机振动马达的结构分析和优化设计分析摘要：手机振动马达是让手机产生振动效果，在触摸手机或者收到电话、短信时产生振动，振动效果与用户的体验感存在较大的关系。
手机的电路结构非常复杂，马达的磁场很容易干扰电路，通过增加屏蔽壳可以有效解决这一问题，但同时也加大了马达尺寸。
通过对手机振动马达的结构进行分析，对手机振动马达尺寸进行优化，有效提升振动马达的性能。
本文阐述了手机振动马达的技术要求，然后对手机振动马达的结构分析以及优化设计展开探究。
关键字：手机振动马达；结构；优化设计；前言：手机振动马达主要用于手机振动模块，实现手机的振动功能，振动马达分为两种，即转子马达、线性马达，其中，线性马达又分为纵向、横向线性马达，前者体积小、振感弱，在成本与体验方面较为均衡，相比转子马达来说，体验较好；后者振感干脆、立体，体验感非常好，不过，占据面积较大、成本较高，并且对主板布局有着较高的要求。
通过对两者的对比，纵向振动马达的尺寸、性能较为优异，在确保其性能不变的基础上，减小体积。
1手机振动马达的技术要求手机振动马达的使用应满足功能、尺寸等方面的要求。
首先，随着智能手机的厚度逐渐变小，平均厚度为8毫米，所以，手机振动马达的厚度不应超出4毫米。
并且，由于手机的功能越来越强大，内部的元器件数量也在不断增加，手机振动马达的尺寸应变得更小。
其次，手机振动马达的主要功能有来电与短信提醒、开机等，想要实现这些功能，就需要满足马达的振幅、频率等。
人体感觉神经末梢是帕西尼小体，其可感知频率为20-700Hz，敏感频率范围是180-250Hz。
纵向振动马达的工作频率为160-200Hz，达到的最大加速度为1.5G，压电马达的工作频率为150-230Hz，达到的最大加速度为0.5G。
对于振动的灵敏性，主要受振动马达的启停时间影响，纵向振动马达的启停时间分别为28ms、50ms，压电马达的启停时间均为290ms。
2手机振动马达的结构分析2.2纵向振动马达模型建立与仿真分析纵向振动马达的尺寸设计为，基板长、宽、厚、腿长、腿宽分别为24、3、0.1、4、5.5毫米，压电陶瓷片的长、宽、厚分别为5、2、0.1毫米，质量块的长、宽、高、宽间距、高间距分别为10、7.5、2、1.5、0.5毫米。
手机振动马达原理
手机振动马达原理是指利用电磁感应原理将电能转变为机械振动能的一种技术。
手机振动马达是由一个绕组和一个铁芯构成的，绕组上通以交流电流，通过电磁感应作用，铁芯在磁场的作用下产生振动。
具体原理如下：
1. 绕组：手机振动马达的绕组一般采用导电性能较好的铝线或铜线，将其绕制在马达的固定部分上。
通电后，绕组中会形成一个由交流电流产生的磁场。
2. 铁芯：手机振动马达中的铁芯是一个长形或圆形的铁制磁性材料。
当绕组通电时，绕组产生的磁场会使铁芯磁化，产生磁力。
3. 磁场交替：绕组通电后，由于电流的方向随时间而变化，因此磁场也会相应地交替变化。
这种交替的磁场会使得铁芯的磁极不断地变化，产生一个周期性振动的力。
4. 振动：铁芯在受到交替磁场作用下，会产生上下或前后的微小振动。
通过设备的设计，这种微小振动可以转化为整个设备的震动。
需要注意的是，手机振动马达的振动频率和振幅可以通过改变马达的电流强度和频率来调节。
不同的手机设备可能采用不同的马达设计，但其基本原理和振动产生的方式大致相同。

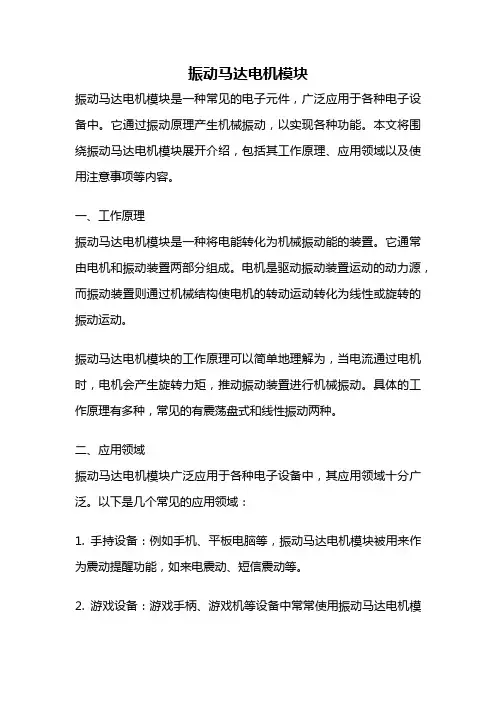

振动马达电机模块振动马达电机模块是一种常见的电子元件，广泛应用于各种电子设备中。
它通过振动原理产生机械振动，以实现各种功能。
本文将围绕振动马达电机模块展开介绍，包括其工作原理、应用领域以及使用注意事项等内容。
一、工作原理振动马达电机模块是一种将电能转化为机械振动能的装置。
它通常由电机和振动装置两部分组成。
电机是驱动振动装置运动的动力源，而振动装置则通过机械结构使电机的转动运动转化为线性或旋转的振动运动。
振动马达电机模块的工作原理可以简单地理解为，当电流通过电机时，电机会产生旋转力矩，推动振动装置进行机械振动。
具体的工作原理有多种，常见的有震荡盘式和线性振动两种。
二、应用领域振动马达电机模块广泛应用于各种电子设备中，其应用领域十分广泛。
以下是几个常见的应用领域：1. 手持设备：例如手机、平板电脑等，振动马达电机模块被用来作为震动提醒功能，如来电震动、短信震动等。
2. 游戏设备：游戏手柄、游戏机等设备中常常使用振动马达电机模块，用来提供游戏震感，增强游戏体验。
3. 汽车电子：振动马达电机模块在汽车电子领域也得到了广泛应用，例如用作车辆碰撞警示震动、座椅按摩功能等。
4. 工业设备：在一些工业设备中，振动马达电机模块被用来作为振动源，用于振动筛、振动输送等工艺中。
5. 其他领域：振动马达电机模块还可以用于医疗设备、家电、玩具等领域，具体应用形式各异。
三、使用注意事项在使用振动马达电机模块时，需要注意以下几点：1. 电源电压：要根据具体的模块规格和使用要求，选择合适的电源电压。
过高或过低的电压都会影响电机的正常工作。
2. 驱动电流：振动马达电机模块的驱动电流也需要根据具体要求进行选择，过大的电流可能会损坏电机。
3. 工作温度：振动马达电机模块的工作温度范围需要在规定范围内，过高的温度可能会影响电机寿命。
4. 震动强度：不同的应用场景对震动强度的要求不同，需要根据具体需求进行调整和控制。
5. 安装固定：在安装振动马达电机模块时，需要确保其固定可靠，避免因振动而导致松动或脱落。
震动马达工作原理震动马达是一种常见的电机类型，广泛应用在各个领域中。
它通过震动产生力量，将电能转化为机械能。
本文将详细介绍震动马达的工作原理。
一、构造与工作原理震动马达主要由定子、转子和驱动系统组成。
定子是固定的部分，通常由磁铁和线圈构成。
转子可在定子中做往复运动，产生震动。
驱动系统则是提供驱动力给转子的部分，可以是电力或其他驱动方式。
在工作时，震动马达的定子会产生一个旋转磁场。
这个磁场会与转子中的永久磁铁相互作用，从而使得转子开始做往复运动。
这个运动会产生震动效应，将机械能输出。
二、震动产生与控制转子的往复运动是通过与定子磁场互相作用产生的。
一般来说，电能会通过线圈流过，形成磁场。
根据电流的方向，定子的磁极会不断地改变。
这个磁极的改变会导致与转子中的永久磁铁相互作用的磁力变化，最终形成往复震动。
震动马达的震动频率可以通过改变电流的频率来调节。
通常，电流的频率越高，驱动震动的频率也越高。
控制电流频率可以通过电路中的控制器来实现。
三、应用领域震动马达由于其特殊的工作原理和结构，被广泛应用在各个领域中。
以下是一些常见的应用领域：1. 移动设备：震动马达可以用于手机、平板电脑等设备中，通过震动提醒用户接收到消息、来电等。
2. 游戏和娱乐：游戏手柄、游戏机等设备中常使用震动马达来提供更加真实的游戏体验。
3. 工业自动化：震动马达可以应用在自动化生产线上，通过震动来实现物料输送、筛分等功能。
4. 医疗设备：在医疗设备中，震动马达可用于实现某些治疗方式，如按摩、物理治疗等。
5. 振动筛分：震动马达在振动筛分设备中起到了重要的作用，通过震动来筛分不同粒度的物料。
四、优点和挑战震动马达具有多个优点，但也面临一些挑战。
优点：1. 结构简单：震动马达结构相对简单，制造成本较低。
2. 可靠性高：由于没有传动装置，震动马达的可靠性较高，寿命较长。
3. 功率密度高：相对于其他电机类型，震动马达的功率密度较高。
挑战：1. 噪音和振动：震动马达在工作时会产生噪音和振动，可能对周围环境和设备造成干扰。
