直流调速系统原理及应用

交直流调速系统•引言•交直流调速系统基本原理•交直流调速系统组成与结构目录•交直流调速系统控制策略•交直流调速系统性能分析•交直流调速系统设计与实践•交直流调速系统应用与展望引言01CATALOGUE调速系统概述调速系统的定义调速系统是一种能够改变电动机转速的控制系统，通过调整电动机的输入电压、频率等参数，实现对电动机转速的精确控制。

调速系统的分类根据电动机类型不同，调速系统可分为直流调速系统和交流调速系统两大类。

其中，直流调速系统具有调速范围广、静差率小等优点，而交流调速系统则具有结构简单、维护方便等特点。

交直流调速系统的发展与应用发展历程交直流调速系统经历了从模拟控制到数字控制的发展历程。

早期的调速系统主要采用模拟控制技术，随着计算机技术的发展，数字控制技术逐渐取代了模拟控制技术，使得调速系统的性能得到了显著提升。

应用领域交直流调速系统广泛应用于工业生产的各个领域，如机械制造、冶金、化工、纺织等。

在现代化生产线中，交直流调速系统是实现自动化生产的关键技术之一，对于提高生产效率、降低能耗具有重要意义。

交直流调速系统基本原理02CATALOGUE直流电机通过电枢电流和磁通量的相互作用产生转矩，实现电机的旋转运动。

直流电机原理调速方式控制策略直流调速系统通过改变电枢电压、电枢电阻或磁通量来调节电机的转速。

直流调速系统常采用PID 控制、模糊控制等策略，实现电机转速的精确控制。

030201交流电机通过定子电流产生的旋转磁场与转子电流的相互作用，实现电机的旋转运动。

交流电机原理交流调速系统通过改变定子电压、频率或改变电机结构等方式来调节电机的转速。

调速方式交流调速系统常采用矢量控制、直接转矩控制等策略，实现电机转速的精确控制。

控制策略交直流混合调速系统原理混合调速原理交直流混合调速系统结合了直流和交流调速系统的优点，通过交直流变换器实现能量的双向流动和转速的精确控制。

能量转换交直流混合调速系统通过交直流变换器将直流电能转换为交流电能，或将交流电能转换为直流电能，以满足不同负载的需求。

直流电机调速系统的设计直流电机调速系统是控制直流电机转速的一个重要工程应用领域。

在很多工业领域中，直流电机的转速控制是非常重要的，因为直流电机的转速对于机械设备的运行效率和稳定性有着重要影响。

本文将详细介绍直流电机调速系统的设计原理和步骤。

一、直流电机调速系统的基本原理直流电机调速系统的基本原理是通过改变电机的电压和电流来控制电机的转速。

一般来说，直流电机的转速与电机的电压和负载有关，转速随电压增加而增加，转速随负载增加而减小。

因此，当我们需要调节直流电机的转速时，可以通过改变电机的电压和负载来实现。

二、直流电机调速系统的设计步骤1.确定设计要求：在设计直流电机调速系统之前，首先需要确定系统的设计要求，包括所需的转速范围、响应速度、控制精度和负载要求等。

这些设计要求将指导系统的设计和选择适当的控制器。

2.选择控制器：根据设计要求，选择适当的控制器。

常见的直流电机调速控制器有PID控制器、模糊控制器和自适应控制器等。

根据实际情况，选择最合适的控制器来实现转速调节。

3.选择传感器：为了实时监测电机的转速和位置，需要选择合适的传感器来进行测量。

常见的传感器有光电编码器、霍尔效应传感器和转速传感器等。

根据实际需求，选择合适的传感器进行安装和测量。

4.搭建电路：根据控制器的要求，搭建合适的电路来实现控制和测量功能。

通常需要安装电压和电流传感器来实时监测电机的电压和电流，并将测量结果反馈给控制器。

5.调试和测试：在电路搭建完成后，需要进行调试和测试来验证系统的性能。

首先调整控制器的参数，使得系统能够按照设计要求进行转速调节。

然后进行负载试验，测试系统在不同负载下的转速调节性能。

对系统进行调试和测试，可以发现问题并及时解决，确保系统能够正常工作。

6.性能优化：根据测试结果，对系统进行性能优化。

根据实际需求，调整控制器的参数和传感器的位置，改善系统的转速调节性能和响应速度。

优化后的系统将更好地满足设计要求。

三、直流电机调速系统的工程应用总结：本文详细介绍了直流电机调速系统的设计原理和步骤。

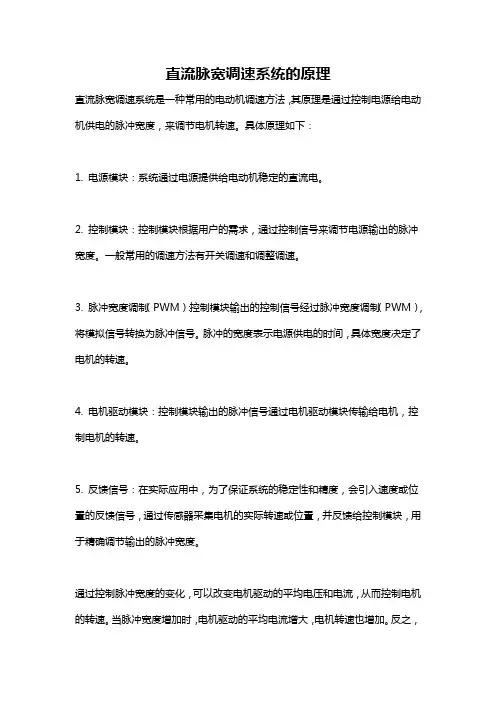

直流脉宽调速系统的原理
直流脉宽调速系统是一种常用的电动机调速方法，其原理是通过控制电源给电动机供电的脉冲宽度，来调节电机转速。

具体原理如下：
1. 电源模块：系统通过电源提供给电动机稳定的直流电。

2. 控制模块：控制模块根据用户的需求，通过控制信号来调节电源输出的脉冲宽度。

一般常用的调速方法有开关调速和调整调速。

3. 脉冲宽度调制（PWM）：控制模块输出的控制信号经过脉冲宽度调制（PWM），将模拟信号转换为脉冲信号。

脉冲的宽度表示电源供电的时间，具体宽度决定了电机的转速。

4. 电机驱动模块：控制模块输出的脉冲信号通过电机驱动模块传输给电机，控制电机的转速。

5. 反馈信号：在实际应用中，为了保证系统的稳定性和精度，会引入速度或位置的反馈信号，通过传感器采集电机的实际转速或位置，并反馈给控制模块，用于精确调节输出的脉冲宽度。

通过控制脉冲宽度的变化，可以改变电机驱动的平均电压和电流，从而控制电机的转速。

当脉冲宽度增加时，电机驱动的平均电流增大，电机转速也增加。

反之，
当脉冲宽度减小时，电机驱动的平均电流减小，电机转速降低。

总之，直流脉宽调速系统通过控制脉冲宽度来调节电机供电时间，从而控制电机的转速。

该系统具有调速范围广、调速响应快、控制精度高等优点，被广泛应用于各种需要调速控制的场合，如工业生产中的机械设备、自动化系统等。

一、实习目的通过本次实习，使学生了解直流调速系统的基本原理、组成和运行方式，掌握直流调速系统的设计、调试和运行方法，提高学生动手实践能力和实际工程应用能力。

二、实习内容1. 直流调速系统基本原理直流调速系统是一种广泛应用于工业领域的电力拖动控制系统，其基本原理是利用晶闸管整流电路将交流电源转换为直流电源，通过调节直流电源的电压来控制直流电动机的转速。

2. 直流调速系统组成直流调速系统主要由以下几部分组成：（1）晶闸管整流电路：将交流电源转换为直流电源。

（2）平波电抗器：抑制整流电路输出的直流电压中的纹波。

（3）调节器：根据转速反馈信号和给定转速信号，调节晶闸管整流电路的控制角，从而实现直流电动机转速的调节。

（4）直流电动机：将电能转换为机械能，实现负载的拖动。

（5）转速反馈装置：将直流电动机的实际转速转换为电信号，反馈给调节器。

3. 直流调速系统设计（1）选择合适的晶闸管整流电路：根据负载要求，选择合适的整流电路，如三相桥式整流电路。

（2）设计调节器：根据转速反馈信号和给定转速信号，设计合适的调节器，如PI调节器。

（3）设计转速反馈装置：根据直流电动机的实际转速，设计合适的转速反馈装置，如测速发电机。

（4）设计平波电抗器：根据整流电路的输出电流和负载要求，设计合适的平波电抗器。

4. 直流调速系统调试（1）安装调试：将各个部件按照设计要求进行安装，并连接好电路。

（2）参数整定：根据实际负载要求，对调节器参数进行整定，使系统满足性能要求。

（3）系统调试：在负载条件下，对系统进行调试，确保系统运行稳定。

5. 直流调速系统运行（1）启动：按启动按钮，使直流电动机开始运行。

（2）调速：根据负载要求，调整给定转速信号，实现直流电动机转速的调节。

（3）停止：按停止按钮，使直流电动机停止运行。

三、实习总结1. 通过本次实习，使学生掌握了直流调速系统的基本原理、组成和运行方式。

2. 学生学会了直流调速系统的设计、调试和运行方法，提高了动手实践能力和实际工程应用能力。

直流调速的工作原理
直流调速系统是通过控制直流电机的电压和电流来实现调速的。

其工作原理如下：
1. 直流电源供电：首先，将直流电源连接到直流电机的电源端，以提供电机所需的电压和电流。

2. 转换器及控制器：在直流电源和直流电机之间，需要使用一个电流转换器（如可控硅、可逆整流器等）和一个控制器来实现对电机的调速控制。

3. 电机驱动：通过控制器对电流转换器的控制信号，调节转换器的开关状态，从而控制直流电机的驱动电压和电流。

通过调节驱动电压和电流的大小和方向，可以实现对电机转速的控制。

4. 反馈系统：为了保持电机转速的稳定性和精确性，通常需要使用一个反馈系统来监测电机的转速，并将实际转速与期望转速进行比较，从而实现闭环控制。

反馈系统通常使用编码器或速度传感器来测量电机转速，并将测量值发送给控制器进行处理。

5. 控制算法：控制器根据反馈系统的测量值和期望转速之间的差异，通过控制电流转换器的开关状态，调整驱动电压和电流的大小和方向，从而实现对电机转速的调节。

常用的控制算法有比例积分控制（PI控制）、模糊控制和遗传算法等。

综上所述，直流调速系统通过对直流电机的电压和电流进行控
制，结合反馈系统和控制算法，实现对电机转速的调节。

这种调速系统广泛应用于许多领域，如工业生产、交通运输、机械设备等。

PWM直流电机调速系统设计PWM（脉宽调制）直流电机调速系统设计是通过改变电机输入电压的有效值和频率，以控制电机转速的一种方法。

本文将介绍PWM直流电机调速系统的原理、设计过程和实施步骤。

一、PWM直流电机调速系统原理1.电机：PWM直流电机调速系统使用的电机一般是带有永磁励磁的直流电机，其转速与输入电压成正比。

2.传感器：传感器主要用于检测电机转速和转速反馈。

常用的传感器有霍尔传感器和编码器。

3.控制器：控制器通过接收传感器反馈信号，并与用户输入信号进行比较来调整电机输入电压。

控制器一般包括比较器、计数器、时钟和PWM 发生器。

4.功率电源：功率电源负责提供PWM信号的电源。

PWM直流电机调速系统的工作原理是：先将用户输入转速转化为电压信号，然后通过比较器将输入信号与传感器反馈信号进行比较，再将比较结果输入给计数器，由计数器根据输入信号的边沿通过时钟控制PWM发生器，最后通过功率电源提供PWM信号给电机。

二、PWM直流电机调速系统设计过程1.确定电机类型和参数：根据实际需要确定使用的直流电机类型和技术参数，包括额定电压、额定转速、功率等。

2.选择传感器：根据调速要求选择合适的传感器，常用的有霍尔传感器和编码器。

3.设计控制器：根据电机类型和传感器选择合适的控制器，设计比较器、计数器、时钟和PWM发生器电路，并进行连线连接。

4.设计功率电源：根据控制器和电机的电压和电流要求设计适当的功率电源电路。

5.总结设计参数：总结所选器件和电路的技术参数，确保设计完整。

三、PWM直流电机调速系统实施步骤1.进行电路连线：根据设计图将所选器件和电路进行连线连接，包括控制器、传感器、电机和功率电源。

2.进行参数调整：根据需要进行控制器参数的调整，如比较器的阈值、计数器的初始值等。

3.进行调速测试：连接电源后，通过用户输入信号和传感器反馈信号进行调速测试。

根据测试结果进行参数调整。

4.优化系统性能：根据测试结果优化系统性能，如改进控制器参数、调整电机参数等。

直流调速的工作原理
直流调速是一种通过改变电机电源电压来实现转速控制的方法。

该方法通过调节电机的电源电压来改变电机的转速，从而实现对电机的调速要求。

直流调速系统由一个直流电动机、一个功率控制器和一个速度反馈回路组成。

功率控制器负责根据输入的转速指令和实际转速信号来计算出电机所需的电压，然后将这个电压通过调节器输出给电机的电源。

在直流调速系统中，电动机通过电枢和励磁线圈两个磁场相互作用来产生转矩。

当电机接受到一定电压时，电动机的转矩和电磁势联动，从而产生转速。

当电机的电源电压增加时，电机的转速也会相应增加。

反之，当电机的电源电压减小时，电机的转速也会下降。

为了实现调速，系统需要通过速度反馈回路来监测电机的实际转速，并将其与设定的转速进行比较。

根据比较的结果，功率控制器会调节输出给电机的电压，使得电机的实际转速逐渐接近设定的转速。

在直流调速系统中，常见的功率控制器有电阻调速、电压调速和电流调速等方法。

通过调节电机的电源电压，可以实现对电机转速的精确控制，满足不同工况下的要求。

同时，直流调速系统还具有响应快、调速范围广和控制精度高等优点，广泛应用于各个领域的工业控制中。

PWM直流调速系统电路工作模式一、PWM直流调速系统概述PWM（脉宽调制）直流调速系统是一种通过改变电机输入电压的占空比来调节电机速度的电子控制系统。

由于其具有调速范围广、动态响应快、控制精度高等优点，PWM直流调速系统在工业自动化、电动工具、电动车等领域得到了广泛应用。

二、PWM直流调速系统电路工作模式PWM直流调速系统的电路工作模式主要分为以下三种：1.双极性模式在双极性模式下，PWM波形有正负两个电平，占空比在0%～100%之间变化。

这种模式下的电机驱动电路较为简单，但需要使用到H桥或类似的电路结构，以实现对电机正反转的控制。

2.单极性模式在单极性模式下，PWM波形只有正电平或负电平，占空比在0%～100%之间变化。

这种模式下，电机只能在一个方向上旋转，因此需要配合方向控制信号来实现电机的正反转。

3.分段线性模式分段线性模式是一种介于双极性和单极性之间的模式，其PWM波形由多个线性段组成。

这种模式下的电机驱动电路较为复杂，但可以实现更为精确的电机速度控制。

三、PWM直流调速系统电路工作原理PWM直流调速系统的电路工作原理主要基于调节电机输入电压的占空比来实现对电机速度的控制。

具体来说，当占空比增大时，电机输入电压增大，电机转速升高；反之，当占空比减小时，电机输入电压减小，电机转速降低。

这种通过调节占空比来实现电机速度控制的方式称为脉宽调制（PWM）。

在PWM直流调速系统中，通常采用闭环控制方式，即通过反馈电机的实际转速与设定转速的差值来实时调整PWM波形的占空比，以实现对电机速度的精确控制。

这种控制方式可以有效减小系统误差、提高控制精度和响应速度。

此外，为了实现电机的正反转控制，PWM直流调速系统还需要引入方向控制信号。

当方向控制信号为高电平时，电机向正方向旋转；当方向控制信号为低电平时，电机向反方向旋转。

通过调节PWM波形和方向控制信号的配合，可以实现电机的正反转和速度调节。

综上所述，PWM直流调速系统通过调节电机输入电压的占空比来实现对电机速度的控制，具有调速范围广、动态响应快、控制精度高等优点。

直流电机PWM调速控制系统设计一、引言直流电机是一种常见的电动机，广泛应用于工业生产中的机械传动系统。

为了实现对直流电机的调速控制，可以采用PWM（脉宽调制）技术。

PWM调速控制系统通过控制脉冲宽度的变化来调整输出信号的平均电压，从而改变电机的转速。

本文将详细介绍直流电机PWM调速控制系统的设计原理、电路设计和控制算法等方面。

二、设计原理1、PWM调制原理PWM调制是一种通过改变脉冲宽度来控制平均电压的技术。

在PWM调速控制系统中，主要是通过改变脉冲的占空比来改变输出信号的平均电压，从而调整电机的转速。

2、直流电机调速原理直流电机的转速与电源电压成正比，转速调节的基本原理是改变电机的供电电压。

在PWM调速控制系统中，通过改变PWM信号的占空比，即每个周期高电平的时间占总周期时间的比例，来改变电机的供电电压，从而控制电机的转速。

三、电路设计1、输入电源电压变换电路为了适应不同的输入电源电压，需要设计输入电源电压变换电路。

该电路的功能是将输入电源电压通过变压器等元件进行变压或变换，使其适应电机的工作电压要求。

2、PWM信号发生电路PWM信号发生电路主要是负责产生PWM信号。

常用的PWM信号发生电路有555定时器电路和单片机控制电路等。

3、驱动电路驱动电路用于控制电机的供电电压。

常见的驱动电路有晶闸管调压电路、MOSFET驱动电路等。

通过改变驱动电路的控制信号，可以改变电机的转速。

四、控制算法在PWM调速控制系统中，需要设计相应的控制算法，来根据系统输入和输出变量进行调速控制。

常见的控制算法有PID控制算法等。

PID控制算法是一种经典的控制算法，通过对系统的误差、误差变化率和误差积分进行综合调节，来控制输出变量。

在PWM调速控制系统中，可以根据电机的转速反馈信号和设定转速信号，计算出误差，并根据PID 控制算法调节PWM信号的占空比，从而实现对电机转速的精确控制。

五、系统实现根据上述设计原理、电路设计和控制算法，可以实现直流电机PWM调速控制系统的设计。

单闭环直流调速系统简介单闭环直流调速系统是一种常见的电气传动系统，广泛应用于工业生产和机械控制领域。

该系统通过调节直流电机的电压和电流来实现对电机转速的精确控制。

本文将介绍单闭环直流调速系统的原理、主要组成部分以及工作原理。

原理单闭环直流调速系统的基本原理是通过调节电机的励磁电流和电压来改变电机的转速。

系统的闭环反馈控制可以实现对电机转速的精确控制。

具体的原理如下：1.转速测量：系统中通过安装转速传感器来测量电机的实时转速，并将测量值反馈给控制器。

2.错误计算：系统将设定的目标转速与实际转速进行比较，计算出误差值。

3.控制信号产生：根据误差值，系统控制器生成相应的调节信号。

4.调节信号传递：调节信号通过控制器输出，传递给电机的调速装置。

5.电机调速：电机的调速装置根据控制信号调整电机的电压和电流，从而实现对电机转速的控制。

组成部分单闭环直流调速系统主要包含以下几个组成部分：1.电机：直流电机是该系统的驱动设备，通过调整电机的电压和电流来实现转速控制。

2.电源：系统需要一个恒定的直流电源供应电机运行，并提供所需的电压和电流。

3.调速装置：调速装置是控制电机电压和电流的关键设备，通过改变输出电压和电流的大小来实现对电机转速的控制。

4.转速传感器：转速传感器用于测量电机的实际转速，并将测量值反馈给控制系统。

5.控制器：控制器是系统的核心部分，负责计算误差值并生成相应的调节信号。

6.显示器：显示器用于实时显示电机的转速和控制参数。

工作原理当系统启动时，电机会按照设定的初始转速开始运行。

转速传感器会实时测量电机的转速，并将测量值传递给控制器。

控制器根据设定的目标转速和实际转速计算出误差值。

控制器通过对误差值进行计算和处理，生成相应的调节信号。

调节信号经过控制器输出，传递给电机的调速装置。

调速装置根据调节信号调整电机的电压和电流，使电机的转速向目标转速靠近。

系统会周期性地重复上述过程，不断进行误差计算和调节信号生成，从而实现对电机转速的精确控制。

直流电机调速控制系统设计1.引言直流电机调速控制系统是一种广泛应用于工业生产与生活中的电气控制系统。

通过对直流电机进行调速控制，可以实现对机械设备的精确控制，提高生产效率和能源利用率。

本文将介绍直流电机调速控制系统的设计原理、控制策略以及相关技术。

2.设计原理直流电机调速控制系统的基本原理是通过调整电压或电流来改变电机的转速。

在直流电机中，电压和电流与转速之间存在一定的关系。

通过改变电压或电流的大小，可以实现对电机转速的调节。

为了实现精确的调速控制，通常采用反馈控制的方式，通过测量电机转速，并与设定值进行比较，控制输出电压或电流，以达到期望的转速。

3.控制策略开环控制是指在没有反馈的情况下，直接控制输出电压或电流的大小，来实现对电机转速的调节。

开环控制的优点是简单、成本低，但缺点是无法考虑到外界的扰动和电机的非线性特性，使得控制精度较低。

闭环控制是指在有反馈的情况下，测量电机转速，并与设定值进行比较，控制输出电压或电流。

闭环控制的优点是能够考虑到外界的扰动和电机的非线性特性，提高控制精度。

常用的闭环控制策略有PID控制、模糊控制和神经网络控制等。

其中，PID控制是最为常用的一种控制策略，具有调节速度快、控制精度高的优点。

4.相关技术在直流电机调速控制系统的设计中，还需要用到一些相关的技术，如编码器、传感器和驱动器等。

编码器是一种测量旋转角度和速度的装置，可以用来测量电机的转速。

根据编码器的测量结果，可以对电机进行控制。

传感器可以用来检测电机的电流、电压和转速等参数，以获得电机的实时状态。

通过对这些参数的测量和分析，可以实现对电机转速的控制。

驱动器是将控制信号转换为电机运行的电路，可以根据输入的电压或电流信号控制电机的运行状态。

5.总结直流电机调速控制系统是一种重要的电气控制系统，可以实现对机械设备的精确控制。

在设计过程中，需要合理选择控制策略和相关技术，以实现期望的控制效果。

通过不断的研究和实践，可以进一步提高直流电机调速控制系统的性能和稳定性，满足不同领域的需求。
