水利工程测量(1)

《工程测量测量》题库1出题人：审核人:一、名词解释（每题4分，共24分）1、特征点:2、方位角:3、等高平距:4、高程、相对高程：5、系统误差:6、洞外定线测量：二、填空题（每题4分，共32分）1、测量学是研究和的科学。

2、水利工程测量的任务是、和.3、施工放样的精度与、和等因素有关。

4、高程测量的方法有、和。

5、水准仪各轴线之间应满足的几何条件有: 、和。

6、测量三要素是、和。

7、地形图上的地貌用表示。

8、钢尺精密量距须对所测量的记录进行尺长改正、和三项改正。

三、单选题(每题2分，共26分)1、展绘控制点时，应在图上标明控制点的（）。

A。

点号与坐标B.点号与高程C.坐标与高程D.高程与方向2、高差与水平距离之（ )为坡度。

A.和B。

差C。

比 D.积3、在1：1000的地形图上,量得AB两点间的高差为+0。

586m，平距为5.86cm，则A，B两点连线的坡度为（ ).A。

+4% B。

+2％C.+1%D.+3％4、在比例尺为1：2000、等高距为2m的地形图上，要求从A到B以5％的坡度选定一条最短的路线，则相邻两条等高线之间的最小平距应为( ）。

A。

20mm B.25mm C.10mmD.5mm5、在1：1000地形图上，设等高距为1m，现量得某相邻两条等高线上A、B两点间的图上距离为0.01m，则A、B两点的地面坡度为( ）。

A。

1％B。

5％C.10％D.20％6、在比例尺为1:5000的地形图上，量取某直线长度为16mm,两端点的高差为4m,则该直线的坡度为（）。

A。

1％B。

4% C。

5% D.8%7、1:5000地形图的比例尺精度是( ）。

A。

5m B。

0.1mm C。

5cm D.50cm8、相邻两条等高线之间的高差，称为（）。

A.等高线平距B。

等高距C。

基本等高距D.等高线间隔9、某地图的比例尺为1：1000,则图上6.82厘米代表实地距离为（）。

A。

6。

82米B.68。

2米C.682米D.6。

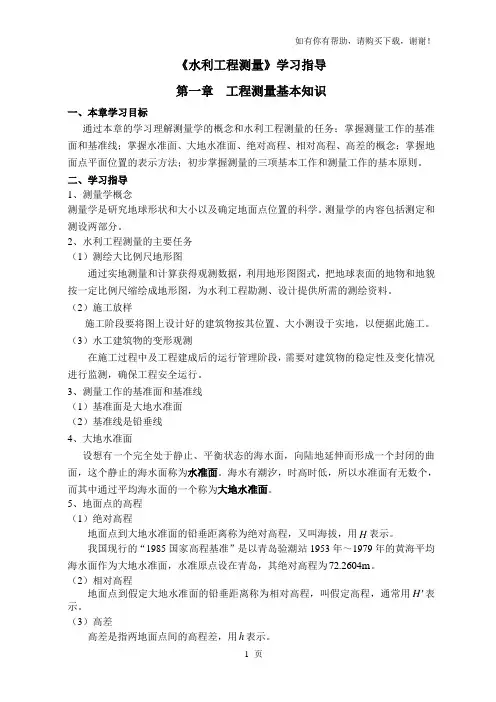

《水利工程测量》学习指导第一章工程测量基本知识一、本章学习目标通过本章的学习理解测量学的概念和水利工程测量的任务；掌握测量工作的基准面和基准线；掌握水准面、大地水准面、绝对高程、相对高程、高差的概念；掌握地面点平面位置的表示方法；初步掌握测量的三项基本工作和测量工作的基本原则。

二、学习指导1、测量学概念测量学是研究地球形状和大小以及确定地面点位置的科学。

测量学的内容包括测定和测设两部分。

2、水利工程测量的主要任务（1）测绘大比例尺地形图通过实地测量和计算获得观测数据，利用地形图图式，把地球表面的地物和地貌按一定比例尺缩绘成地形图，为水利工程勘测、设计提供所需的测绘资料。

（2）施工放样施工阶段要将图上设计好的建筑物按其位置、大小测设于实地，以便据此施工。

（3）水工建筑物的变形观测在施工过程中及工程建成后的运行管理阶段，需要对建筑物的稳定性及变化情况进行监测，确保工程安全运行。

3、测量工作的基准面和基准线（1）基准面是大地水准面（2）基准线是铅垂线4、大地水准面设想有一个完全处于静止、平衡状态的海水面，向陆地延伸而形成一个封闭的曲面，这个静止的海水面称为水准面。

海水有潮汐，时高时低，所以水准面有无数个，而其中通过平均海水面的一个称为大地水准面。

5、地面点的高程（1）绝对高程地面点到大地水准面的铅垂距离称为绝对高程，又叫海拔，用H表示。

我国现行的“1985国家高程基准”是以青岛验潮站1953年～1979年的黄海平均海水面作为大地水准面，水准原点设在青岛，其绝对高程为72.2604m。

（2）相对高程地面点到假定大地水准面的铅垂距离称为相对高程，叫假定高程，通常用H 表示。

（3）高差高差是指两地面点间的高程差，用h表示。

B 点相对于A 点的高差为AB h ，其与高程的关系为：显然，当AB 0h >时，表明B 点高于A 点，反之B 点低于A 点。

当AB 0h =时，表明A 、B 两点同高。

而A 点相对于B 点的高差可表示为BA h ，它与高程的关系为：显然AB h 与BA h 的绝对值相等、符号相反。

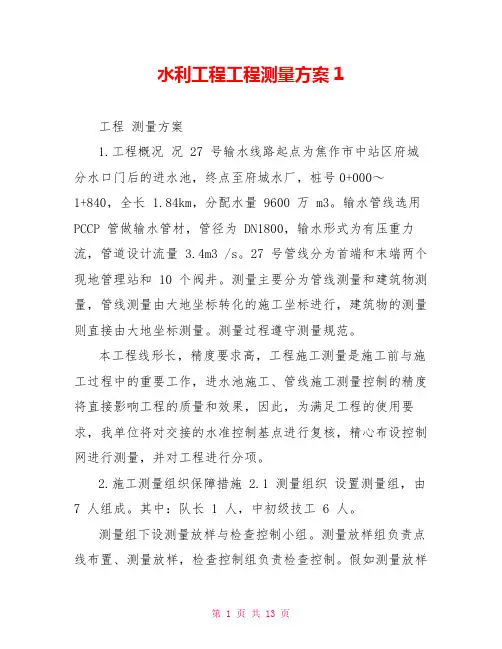

水利工程工程测量方案1工程测量方案1.工程概况况 27 号输水线路起点为焦作市中站区府城分水口门后的进水池，终点至府城水厂，桩号0+000～1+840，全长 1.84km，分配水量 9600 万 m3。

输水管线选用PCCP 管做输水管材，管径为 DN1800，输水形式为有压重力流，管道设计流量 3.4m3 /s。

27 号管线分为首端和末端两个现地管理站和 10 个阀井。

测量主要分为管线测量和建筑物测量，管线测量由大地坐标转化的施工坐标进行，建筑物的测量则直接由大地坐标测量。

测量过程遵守测量规范。

本工程线形长，精度要求高，工程施工测量是施工前与施工过程中的重要工作，进水池施工、管线施工测量控制的精度将直接影响工程的质量和效果，因此，为满足工程的使用要求，我单位将对交接的水准控制基点进行复核，精心布设控制网进行测量，并对工程进行分项。

2.施工测量组织保障措施 2.1 测量组织设置测量组，由7 人组成。

其中：队长 1 人，中初级技工 6 人。

测量组下设测量放样与检查控制小组。

测量放样组负责点线布置、测量放样，检查控制组负责检查控制。

假如测量放样组某点测量有误，检查控制组能及时发现问题。

此种施工测量组织形式能充分保障测量工作准确无误。

1、根据工程施工进度和验收要求，按技术标准进行竣工测量，及时整编竣工测量成果和资料。

2、工程开挖至设计高程时，应及时实测设高程地形图或纵、横断面图，比例尺一般为 1：500。

3、提交的各项成果图纸资料，项目要齐全，数据要正确，图表要清晰，要符合质量要求。

2.2 施工测量质量保证措施 (1)按照“内业预测指导rarr;外业现场实测、记录rarr;操作者自我复核、记录rarr;专业测量工程师复核、记录rarr;向施工员和质检员下发放样通知单”的程序控制。

(2)放样前，对已有数据、资料和施工图纸中的几何尺寸必须校核，严禁凭口头通知或无签字的草图放样。

(3)发现控制点有位移迹象时，应进行检测，其精度不低于测放时的精度。

中央广播电视大学人才培养模式改革与开放教育试点水利工程测量形成性考核册学生姓名：张海龙学生学号：1223001409838分校班级：12春专中央广播电视大学编制作业一说明：本次作业对应于文字教材1至3章，应按相应教学进度完成。

一、填空题（每空1分，共20分）1.测量学是研究地球的形状和大小以及确定空间点位的科学。

它的内容包括测定和测设两个部分。

2.重力的方向线称为铅垂线。

3. 铅垂线是测量工作的基准线。

4.地面线沿其垂直方向至大地水准面的距离称为绝对高程。

5.确定地面点相对位置的几何要素是：水平距离、水平角、高程。

6.常用的高斯投影带有：六度投影带、三度投影带两种。

7.地形图的分幅方法有：梯形分幅和矩形分幅两种。

8.在一般的地形图上，等高线分为首曲线和计曲线两种。

9. DS3型微倾式水准仪由望远镜、水准器、基座三部分构成。

10.水准测量的检核有计算检核、测站检核。

二、单项选择题（每题1分，共5分）1.测量工作的基准线是（b）。

a、法线；b、铅垂线；c、方向线。

2.测量工作的基准面是（c）。

a、水准面；b、水平面；c、大地水准面。

3.以经度和纬度为参数表示地面点的位置，称为（a）。

a、地理坐标；b、高斯坐标；c、平面直角坐标。

4.高斯投影是保持（ c ）不变的投影。

a、长度；b、面积；c、角度。

5.已知A、B两点的坐标增量为：△X AB=＋100.00m，△Y AB=－100.00m；则AB 边的坐标方位角是（c）。

a、45°；b、225°；c、315°。

三、问答题（简要回答，每题3 分，共45分）1.水利工程测量的任务及作用是什么？1)为水利水电工程勘测、规划、设计提供所需要的测绘资料。

勘测、规划时需要提供中、小比例尺地形图及有关信息，建筑物设计时需要测绘大比例尺地形图。

2)施工阶段要将图纸上设计好的建筑物按其位置、大小测设于实地，以便据此施工，此工作称为测设（俗称放样）。

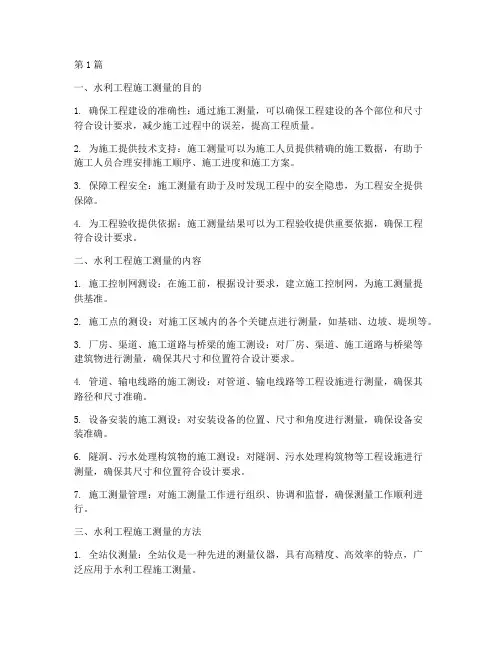

第1篇一、水利工程施工测量的目的1. 确保工程建设的准确性：通过施工测量，可以确保工程建设的各个部位和尺寸符合设计要求，减少施工过程中的误差，提高工程质量。

2. 为施工提供技术支持：施工测量可以为施工人员提供精确的施工数据，有助于施工人员合理安排施工顺序、施工进度和施工方案。

3. 保障工程安全：施工测量有助于及时发现工程中的安全隐患，为工程安全提供保障。

4. 为工程验收提供依据：施工测量结果可以为工程验收提供重要依据，确保工程符合设计要求。

二、水利工程施工测量的内容1. 施工控制网测设：在施工前，根据设计要求，建立施工控制网，为施工测量提供基准。

2. 施工点的测设：对施工区域内的各个关键点进行测量，如基础、边坡、堤坝等。

3. 厂房、渠道、施工道路与桥梁的施工测设：对厂房、渠道、施工道路与桥梁等建筑物进行测量，确保其尺寸和位置符合设计要求。

4. 管道、输电线路的施工测设：对管道、输电线路等工程设施进行测量，确保其路径和尺寸准确。

5. 设备安装的施工测设：对安装设备的位置、尺寸和角度进行测量，确保设备安装准确。

6. 隧洞、污水处理构筑物的施工测设：对隧洞、污水处理构筑物等工程设施进行测量，确保其尺寸和位置符合设计要求。

7. 施工测量管理：对施工测量工作进行组织、协调和监督，确保测量工作顺利进行。

三、水利工程施工测量的方法1. 全站仪测量：全站仪是一种先进的测量仪器，具有高精度、高效率的特点，广泛应用于水利工程施工测量。

2. 全球定位系统（GPS）测量：GPS测量具有全球覆盖、全天候、高精度等特点，适用于大范围、长距离的水利工程施工测量。

3. 传统测量方法：如水准测量、角度测量、距离测量等，适用于局部、小范围的水利工程施工测量。

四、水利工程施工测量的注意事项1. 测量前应充分了解工程设计和施工图纸，确保测量数据的准确性。

2. 测量过程中，应严格按照测量规范和操作规程进行，确保测量质量。

3. 测量结果应及时进行校核，发现问题及时纠正。

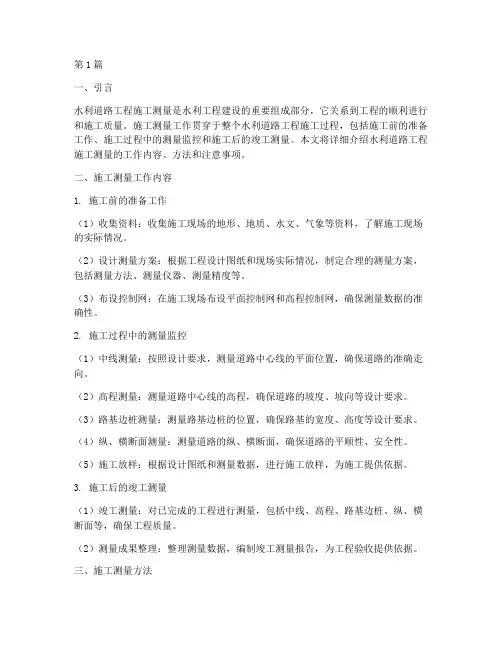

第1篇一、引言水利道路工程施工测量是水利工程建设的重要组成部分，它关系到工程的顺利进行和施工质量。

施工测量工作贯穿于整个水利道路工程施工过程，包括施工前的准备工作、施工过程中的测量监控和施工后的竣工测量。

本文将详细介绍水利道路工程施工测量的工作内容、方法和注意事项。

二、施工测量工作内容1. 施工前的准备工作（1）收集资料：收集施工现场的地形、地质、水文、气象等资料，了解施工现场的实际情况。

（2）设计测量方案：根据工程设计图纸和现场实际情况，制定合理的测量方案，包括测量方法、测量仪器、测量精度等。

（3）布设控制网：在施工现场布设平面控制网和高程控制网，确保测量数据的准确性。

2. 施工过程中的测量监控（1）中线测量：按照设计要求，测量道路中心线的平面位置，确保道路的准确走向。

（2）高程测量：测量道路中心线的高程，确保道路的坡度、坡向等设计要求。

（3）路基边桩测量：测量路基边桩的位置，确保路基的宽度、高度等设计要求。

（4）纵、横断面测量：测量道路的纵、横断面，确保道路的平顺性、安全性。

（5）施工放样：根据设计图纸和测量数据，进行施工放样，为施工提供依据。

3. 施工后的竣工测量（1）竣工测量：对已完成的工程进行测量，包括中线、高程、路基边桩、纵、横断面等，确保工程质量。

（2）测量成果整理：整理测量数据，编制竣工测量报告，为工程验收提供依据。

三、施工测量方法1. 水平角测量：采用经纬仪、全站仪等仪器，测量水平角，确保道路的准确走向。

2. 高程测量：采用水准仪、全站仪等仪器，测量高程，确保道路的坡度、坡向等设计要求。

3. 距离测量：采用钢尺、测距仪等仪器，测量距离，确保路基的宽度、高度等设计要求。

4. 纵、横断面测量：采用全站仪、水准仪等仪器，测量纵、横断面，确保道路的平顺性、安全性。

5. 施工放样：采用全站仪、钢尺等仪器，根据设计图纸和测量数据，进行施工放样。

四、注意事项1. 严格控制测量精度：在施工测量过程中，要严格按照测量规范和精度要求进行测量，确保测量数据的准确性。

水利工程测量专项方案一、背景与目的水利工程测量是指用测量技术和方法对水利工程进行测量、计算、分析和监测，以保障水利工程建设的准确性和可靠性，保证水利工程的安全运行。

水利工程测量专项方案的编制是为了规范水利工程测量工作，保障水利工程建设和运行质量，保护水利工程设施，预防水害和减少损失。

二、测量范围本次水利工程测量专项方案的测量范围包括但不限于以下内容：1.水利工程建设前的地形地貌测量，包括地形图绘制、地形剖面测量等。

2.水利工程施工测量，包括监测测量、垂直测量、平面测量等。

3.水利工程运行维护期间的监测测量，包括水文测量、水位测量、流量测量等。

4.水利工程灾害风险评估测量，包括河道变形监测、库区地质灾害监测等。

三、测量技术和方法1.地面测量技术地面测量技术是指通过测量仪器对地面地形进行测量，包括经纬仪、水准仪、全站仪等。

地面测量技术主要用于水利工程建设前的地形地貌测量和施工测量。

2.水文测量技术水文测量技术是指通过水文仪器对水域中的水文数据进行测量，包括水位、流量、温度等。

水文测量技术主要用于水利工程运行期间的监测测量。

3.遥感测量技术遥感测量技术是指通过遥感卫星对地表进行观测和测量，获取地表信息。

遥感测量技术可以用于水利工程建设前的地形地貌测量和灾害风险评估测量。

4.无人机测量技术无人机测量技术是指利用无人机对空中进行测量和观测，获取空中信息。

无人机测量技术可以用于水利工程建设前的地形地貌测量和施工测量。

四、测量流程1.水利工程建设前地形地貌测量流程（1）确定测量范围和密度；（2）选择测量技术和方法；（3）组织测量人员和仪器设备；（4）实施测量，并对数据进行处理和分析；（5）绘制地形图和地形剖面，制定测量报告。

2.水利工程施工测量流程（1）确定监测目标和检测频率；（2）选择测量技术和方法；（3）组织测量人员和仪器设备；（4）实施监测测量，并对数据进行处理和分析；（5）输出监测数据和报告，提出建议。

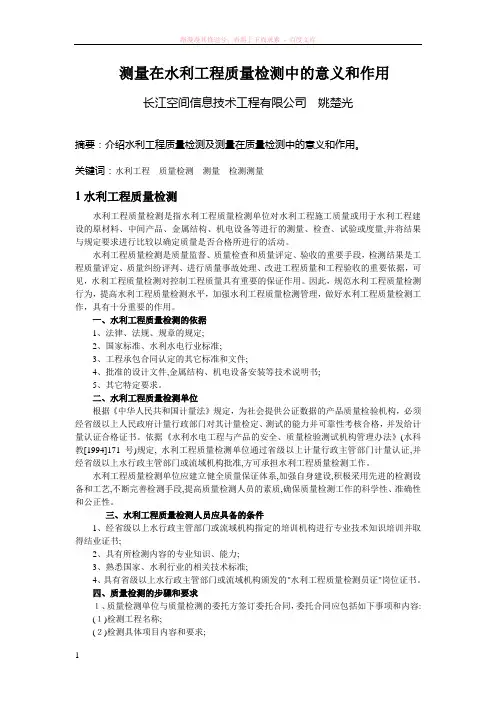

测量在水利工程质量检测中的意义和作用长江空间信息技术工程有限公司姚楚光摘要：介绍水利工程质量检测及测量在质量检测中的意义和作用。

关键词：水利工程质量检测测量检测测量1水利工程质量检测水利工程质量检测是指水利工程质量检测单位对水利工程施工质量或用于水利工程建设的原材料、中间产品、金属结构、机电设备等进行的测量、检查、试验或度量,并将结果与规定要求进行比较以确定质量是否合格所进行的活动。

水利工程质量检测是质量监督、质量检查和质量评定、验收的重要手段，检测结果是工程质量评定、质量纠纷评判、进行质量事故处理、改进工程质量和工程验收的重要依据，可见，水利工程质量检测对控制工程质量具有重要的保证作用。

因此，规范水利工程质量检测行为，提高水利工程质量检测水平，加强水利工程质量检测管理，做好水利工程质量检测工作，具有十分重要的作用。

一、水利工程质量检测的依据1、法律、法规、规章的规定;2、国家标准、水利水电行业标准;3、工程承包合同认定的其它标准和文件;4、批准的设计文件,金属结构、机电设备安装等技术说明书;5、其它特定要求。

二、水利工程质量检测单位根据《中华人民共和国计量法》规定，为社会提供公证数据的产品质量检验机构，必须经省级以上人民政府计量行政部门对其计量检定、测试的能力并可靠性考核合格，并发给计量认证合格证书。

依据《水利水电工程与产品的安全、质量检验测试机构管理办法》(水科教[1994]171号)规定, 水利工程质量检测单位通过省级以上计量行政主管部门计量认证,并经省级以上水行政主管部门或流域机构批准,方可承担水利工程质量检测工作。

水利工程质量检测单位应建立健全质量保证体系,加强自身建设,积极采用先进的检测设备和工艺,不断完善检测手段,提高质量检测人员的素质,确保质量检测工作的科学性、准确性和公正性。

三、水利工程质量检测人员应具备的条件1、经省级以上水行政主管部门或流域机构指定的培训机构进行专业技术知识培训并取得结业证书;2、具有所检测内容的专业知识、能力;3、熟悉国家、水利行业的相关技术标准;4、具有省级以上水行政主管部门或流域机构颁发的"水利工程质量检测员证"岗位证书。

水利工程测量》期末复习题及答案(一) 水利工程测量》期末复题及答案（一）一、判断题1.在测量工作中常用的方位角有磁偏角和水平角。

(F)参考答案：F；2.水准面是受地球重力影响形成的，是一个处处与重力方向平行的连续曲面。

(F)参考答案：F；3.测量工作按照一定的原则进行，这就是在布局上“由整体到局部”；在精度上“由高级到低级”；在程序上“先控制后碎部”。

(T)参考答案：T；4.水准测量原理是利用水准仪所提供的水平视线，并借助水准尺，来测定地面两点间的高差，然后根据其中一点的已知高程推算出另一点的高程。

(T)参考答案：T；5.水平角是指两条空间相交直线在某一水平面上的投影之间的夹角。

(T)参考答案：T；6.位于同一条等高线上各点的高程相同。

(T)参考答案：T；7.在相同的观测条件下作一系列的观测，如果误差在大小、符号上表现出系统性，或按一定的规律变化，这种误差称为系统误差。

(T)参考答案：T；8.将设计图纸上建筑物的平面位置和高程，用一定的测量仪器和方法标定到实地上去的测量工作，称为测设(放样)。

(T) 参考答案：T；9.地物是地面高低起伏形态的总称，按其起伏的变化程度可分为平地、丘陵地、山地和高山地。

(F)参考答案：F；10.直接用于测绘地形图的控制点称为水准点。

(F)参考答案：F；二、单项选择题1.在1︰2000比例尺测图时，具有实际意义的量距取位为（）。

A0.3mB0.1mC0.15mD0.2m参考答案：D；2.在测量竖直角时，经纬仪的竖直度盘（）。

A不随望远镜转动B随望远镜转动C随照准部转动D有时转动有时不转动参考答案：B；3.DS3型水准仪，每千米往、返测量高差中数的偶然中误差为( )。

A±30cmB±3mmC±0.3mmD±3cm参考答案：B；4.在水平角观测中，设方向值读数中误差M读=±6.0″，则任意两方向夹角的中误差M角为（）。

A+8.0″B+12.0″C±12.0″D±8.5″参考答案：D；5.在观测水平角时，读数误差属于( )。

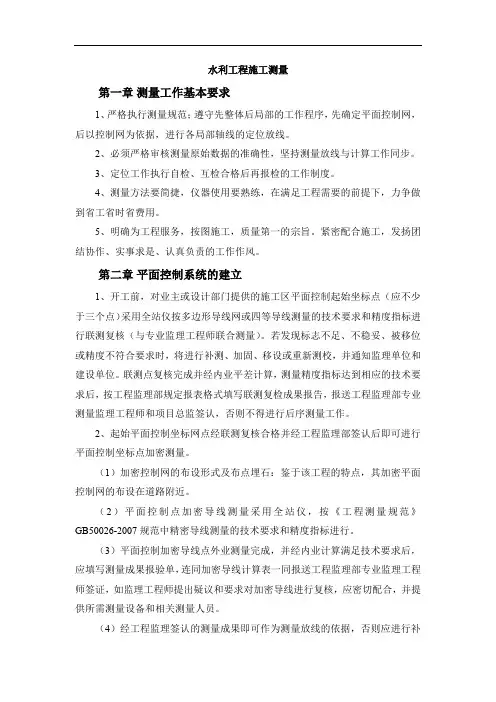

水利工程施工测量第一章测量工作基本要求1、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。

2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步。

3、定位工作执行自检、互检合格后再报检的工作制度。

4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。

5、明确为工程服务，按图施工，质量第一的宗旨。

紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。

第二章平面控制系统的建立1、开工前，对业主或设计部门提供的施工区平面控制起始坐标点（应不少于三个点）采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（与专业监理工程师联合测量）。

若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。

联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。

2、起始平面控制坐标网点经联测复核合格并经工程监理部签认后即可进行平面控制坐标点加密测量。

（1）加密控制网的布设形式及布点埋石：鉴于该工程的特点，其加密平面控制网的布设在道路附近。

（2）平面控制点加密导线测量采用全站仪，按《工程测量规范》GB50026-2007规范中精密导线测量的技术要求和精度指标进行。

（3）平面控制加密导线点外业测量完成，并经内业计算满足技术要求后，应填写测量成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对加密导线进行复核，应密切配合，并提供所需测量设备和相关测量人员。

（4）经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验。

（5）在工程施工中，应定期对所布设的加密控制网进行复测，以防止施工而引起控制点的位移变形而影响施工放线的质量及精度，复测结果应形成文字资料，报送工程监理部。
