微波通信工程常用公式
①抛物面天线增益
G= =20logf(GHZ)+20logD(m)+20.4+10log η dB
其中f 为频率，D 为天线口径，η 为天线效率，一般为50-60%
② 抛物面天线的半功率角
其中λ是波长，D
③ 自由空间的损耗
其中f 为工作频率，d 为站间距
④ 馈线损耗
对7/8GHZ 频段，椭圆馈线损耗一般为：
6dB/100m
对13GHZ 频段，软波导损耗为：0.59dB/m
对15GHZ 频段，软波导损耗为：0.99dB/m
对2GHZ 频段，馈线损耗为
LDF4P-50A(1/2”)11.3dB/100m
LDF5P-50A(7/8”)6.46dB/100m
⑤ 收信电平
设备入口收信电平为:
其中P O 为发端设备的出口发信功率，G T ,G R 为发，收端天线增益，L K1,L K2 为两端馈线损耗，L S 为自由空间损耗
⑥ 雨雾损耗
在10GHZ 以上频段，中继间隔主要受降雨损耗的限制，如对13GHZ 以上频段，100mm/小时的降雨会引起5dB/km 的损耗，所以在13GHZ ，15GHZ 频段，一般最大中继距离在10km 左右
P P G G L L L r T R k k s
=++---012
⑦ 余隙的计算
地球凸起高度：
其中K 为大气折射因子，余隙得大于一阶费涅尔半径。
路径余隙的计算公式如下：
一般情况余隙都要保证一个一阶费涅尔半径(7/8GHZ) h。
通信工程设计规范1通信工程设计规范目录.............................................................................................................................1.1 局、站址选择 (4)1.2 建造物的耐火等级 (4)1.3 建造设计 (4)1.3.1 平面设计 (4)1.3.2 建造构造设计 (5)1.3.3 楼梯、走道设计 (5)1.3.4 蓄电池室设计 (5)1.4．采暖、空调、通风设计 (5)1. 4 .1 采暖设计 (5)1. 4 .2 空调、通风设计...................................................................................................................................6....................................................................................................................2.1 基本规定 (6)2.2 设计内容 (6)2.3 铁架安装和加固设计 (7)........................................................................................................................3.1 通用规定 (7)3.1.1 地网结构 (7)3.1.2 接地线 (7)3.1.3 各类入局缆线的防护 (8)3.2 综合通信大楼的防雷与接地 (8)3.2.1 通信设备的接地 (8)3.2.2 传输接口的保护 (8)3.2.3 建造物防雷 (9)3.3 有线通信局(站)的防雷与接地 (9)3.4 挪移通信基站的防雷与接地 (9)................................................................................................... 5.1 供电系统 .. (10)5.2 设备配置 (10)5.3 电源设备容量及满足期限 (10)5.3.1 配电设备 (10)5.3.2 换流设备................................................................................................................................................ 1 15.3.3 组合电源................................................................................................................................................ 1 15.3.4 蓄电池组................................................................................................................................................ 1 15.3.5 发电设备................................................................................................................................................ 1 15.3.6 太阳电池................................................................................................................................................ 1 15.3.7 蓄电池组配置...................................................................................................................................... 1 15.3.8 换流设备配置 (1)2....................................................................................................... 6.1 机房布置的基本原则. (12)236.2 布线要求 (12)6.3 走线方式 (1)3..................................................................................................................7.1 光缆路线网的设计原则 (13)7.2 电缆路线网的设计原则 (13)7.3 利旧原有路线设备原则 (14)7.4 光(电)缆及终端设备的选择 (14)7.4.1 光缆选择 (14)7.4.2 电缆的选择 (14)7.4.3 终端设备的选择 (14)7.4.4 通信路线路由的选择 (15)7.4.5 电缆路线路由的选择 (1)5..........................................................................................8.1 选址原则 (15)8.2 设计流程 (15)8.3 设计内容 (16)8.4 信号源 (17)8.4.1 信号源选择 (17)8.4.2 信号源设置 (17)8.4.3 信号源容量 (17)8.4.4 信号源分区 (17)8.4.5 信号源接口 (17)8.5 分布系统 (18)8.5.1 通道设计 (18)8.5.2 链路分析 (18)8.5.3 有源设备 (18)8.5.4 元源器件 (18)8.5.5 合路 (18)8.5.6 缆线 (19)8.5.7 天线 (19)8.5.8 泄漏电缆 (19)8.5.9 干扰分析 (1)9.......................................................................................................9.1 规划原则 (19)9.2 路由和位置的确定 (20)9.3 通信管道容量的确定 (20)9.4 通信管道材料及选择 ..................................................................................................................................... 2 19.5 通信管道及人孔建造 ..................................................................................................................................... 2 19.6 通信管道埋设深度 .......................................................................................................................................... 2 19.7 通信管道弯曲与段 (22)9.8 电缆通道 (22)(1)局、站址选择应满足通信网络规划和通信技术要求，并结合水文、地质、地震、交通、城市规划、投资效益等因素及生活设施综合比较选定(2)电信专用房屋不应与行政办公楼合建。
通信工程毕业设计论文1 引言超宽带（UWB,Ultra Wide Band）无线技术在无线电通信、雷达、跟踪、精确定位、成像、武器控制等众多领域具有广阔的应用前景，因此被认为是未来几年电信热门技术之一。
1990年，美国国防部首先定义了“超宽带”概念，超宽带无线通信开始得到美国军方和政府部门的重视。
2002年4月，美国FCC通过了超宽带技术的商用许可，超宽带无线通信在民用领域开始受到普遍关注。
目前“超宽带”的定义只是针对信号频谱的相对带宽（或绝对带宽）而言，没有界定的时域波形特征。
因此，有多种方式产生超宽带信号。
其中，最典型的方法是利用纳秒级的窄脉冲（又称为冲激脉冲）的频谱特性来实现[1]。
超宽带无线电是对基于正弦载波的常规无线电的一次突破。
几十年来，无线通信都是以正弦载波为信息载体，而超宽带无线通信则以纳秒级的窄脉冲作为信息载体。
其信号产生、调制解调、信号隐蔽性、系统处理增益等方面，具有独特的优势，尤其是能够在密集的多径环境下实现高速传输。
由于脉冲持续时间很短，多径分量在时域上不易重叠，多径分辨能力高，通过先进的多径分离技术或瑞克接收机，可以充分利用多径分量。
目前，典型的超宽带无线通信调制方式以TH-PPM、TH-PAM为主，本论文中，介绍超宽带无线通信中的调制技术，主要讨论TH-PPM、TH-PAM的基本原理，并且对比调制技术的优缺点，性能的好坏，并进行动态的仿真，从仿真图中较清楚的研究调制方式，从而得出正确的结论，细致的研究超宽带无线通信中的调制技术。
关键字：超宽带调制方式 PPM调制 PAM调制 OFDM调制2 概述2.1 总述近几年来,超宽带短距离无线通信引起了全球通信技术领域极大的重视。
超宽带通信技术以其传输速率高、抗多径干扰能力强等优点成为短距离无线通信极具竞争力和发展前景的技术之一。
FCC(美国通信委员会) 对超宽带系统的最新定义是:相对带宽(在- 10dB 点处) (fH - fL)/fc 20 %(fH ,fL ,fc分别为带宽的高端频率、低端频率和中心频率) 或者总带宽BW 500MHz。
中国移动福建公司工程设计、施工、监理取费标准（2010版）第一部分：设计费取费标准根据国家发展计划委员会和建设部联合颁发的《工程勘察设计收费标准2002年修订本》，并结合原设计费取费标准和我省工程实际，特制订通信建设工程勘察设计费标准如下：一、话务网工程（一）交换类工程（含GPRS核心网、彩铃、智能网工程、交换电源配套及机房工艺、 BSC&TC(含电源、PCU、RNC)也并入交换类）1、新建软交换Server、软交换MGW、汇接局、HLR、网关局、LSTP设计费＝∑【各网元的工程费×设计综合费率×综合调整系数】，其中：（1）各网元的工程费＝主设备费＋相关配套设备费＋建安费；（2）设计综合费率＝总体项目的工程设计收费基价（参见工程勘察设计收费标准2002年修订本）/总体项目的工程费；（3）综合调整系数=专业调整系数(1.0)×工程复杂程度调整系数（统一就低取0.65）×一阶段系数(0.75)×折扣(0.65)（取整后）=0.3；2、如项目含纯软件扩容、扩板子、扩机框的网元，计算设计费的时候应剔除该部分的主设备费用；如项目全部为纯软件类扩容、扩板子、扩机框的网元，则该项目设计费按5000元计取。
（二）无线类工程（含2G和TD、室分、直放站、RRU、拉远设备、电源配套、动环监控、机房鉴定、立杆等）1、基站工程（1）新建基站：7000元；原来：(39+112)×85×0.75×0.73＋电源800＝7800元（取整）（含电源、地网）（2）扩容基站：4500元；[(39+112)×1.1×85×0.75×0.59×扩容系数（0.8）＝5000元/站（取整）（含立杆和电源）其中：不增加机架仅增加载频板的基站，因不需要出版施工图纸而仅在预算中增列相关设备费，不计取设计费；GSM900/1800M、TD/GSM，共站的按扩容站点计取设计费。

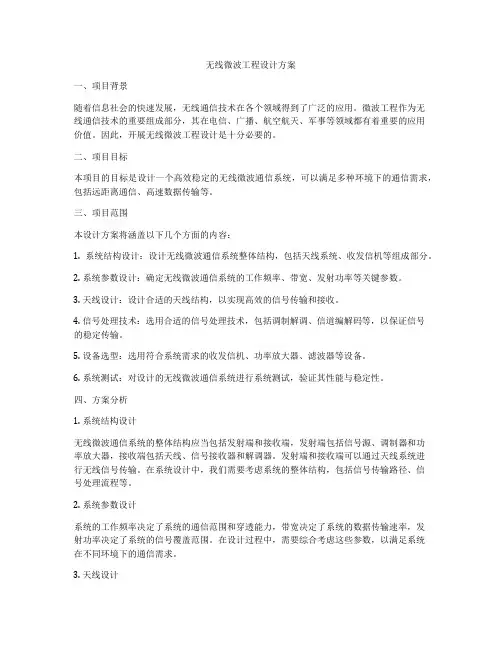

无线微波工程设计方案一、项目背景随着信息社会的快速发展，无线通信技术在各个领域得到了广泛的应用。
微波工程作为无线通信技术的重要组成部分，其在电信、广播、航空航天、军事等领域都有着重要的应用价值。
因此，开展无线微波工程设计是十分必要的。
二、项目目标本项目的目标是设计一个高效稳定的无线微波通信系统，可以满足多种环境下的通信需求，包括远距离通信、高速数据传输等。
三、项目范围本设计方案将涵盖以下几个方面的内容：1. 系统结构设计：设计无线微波通信系统整体结构，包括天线系统、收发信机等组成部分。
2. 系统参数设计：确定无线微波通信系统的工作频率、带宽、发射功率等关键参数。
3. 天线设计：设计合适的天线结构，以实现高效的信号传输和接收。
4. 信号处理技术：选用合适的信号处理技术，包括调制解调、信道编解码等，以保证信号的稳定传输。
5. 设备选型：选用符合系统需求的收发信机、功率放大器、滤波器等设备。
6. 系统测试：对设计的无线微波通信系统进行系统测试，验证其性能与稳定性。
四、方案分析1. 系统结构设计无线微波通信系统的整体结构应当包括发射端和接收端，发射端包括信号源、调制器和功率放大器，接收端包括天线、信号接收器和解调器。
发射端和接收端可以通过天线系统进行无线信号传输。
在系统设计中，我们需要考虑系统的整体结构，包括信号传输路径、信号处理流程等。
2. 系统参数设计系统的工作频率决定了系统的通信范围和穿透能力，带宽决定了系统的数据传输速率，发射功率决定了系统的信号覆盖范围。
在设计过程中，需要综合考虑这些参数，以满足系统在不同环境下的通信需求。
3. 天线设计天线是无线微波通信系统中最重要的组成部分，其设计直接影响到系统的通信性能。
在天线设计中，需要考虑天线的传输效率、辐射特性、频率特性等，以确保系统能够在不同环境下稳定传输信号。
4. 信号处理技术选择合适的信号处理技术对系统的通信质量至关重要。
在设计过程中，需要对调制解调技术、信道编解码技术等进行深入研究，以确保系统能够稳定地传输和接收信号。
通信工程勘察设计费取费标准-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII通信工程勘察设计收费标准（试行办法）一、总则1．根据国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知 (计价格[2002]10号)，新颁布的《工程勘察设计收费标准》自2002年3月1日起施行，原国家物价局、建设部颁发的《关于发布工程勘察和工程设计收费标准的通知》（[1992]价费字375号）及相关附件同时废止。
2．为了新标准的贯彻施行，我公司在《工程勘察设计收费标准》的基础上，制定了“通信工程勘察设计收费标准”(试行办法)，自2002年3月1日起承担的工程项目，工程勘察设计收费取定统一按照该标准执行。
3．《关于发布工程勘察和工程设计收费标准的通知》（[1992]价费字375号）及相关附件废止后，可行性研究报告费按照《国家计委关于印发建设项目前期工作咨询收费展性规定的通知》计价格[1999]1283号文件执行。
二、通信工程勘察设计收费取定通信工程勘察设计收费由工程勘察和工程设计收费两部分组成。
1．通信工程勘察收费取定通信工程勘察收费范围：通信管道及光(电)缆线路工程、微波、卫星及移动通信设备安装工程通信工程勘察收费＝收费基价×阶段系数×附加调整系数×(1浮动幅度值)阶段系数：见表：通信工程勘察各阶段工作量比例表收费基价：见表、：通信工程勘察收费基价表附加调整系数：(1)在气温(以当地气象台、站的气象报告为准)≥35℃或者≤-10℃条件下进行勘察作业时，气温附加调整系数为；(2)在海拔高程超过2000m地区进行工程勘察作业时，高程附加调整系数如下：海拔高程2000～3000m为海拔高程3001～3500m为海拔高程3501～4000m为海拔高程4001m以上的，高程附加调整系数由发包人与勘察人协商确定。
(3) 附加调整系数为两个或者两个以上的，附加调整系数不能连乘。
第四章通通信工程施工图绘制要求4.1 施工图绘制要求及注意事项4.1.1 绘制线路施工图要求①线路图中必须有框图。
②线路图中必须有指北针。
③如需要反应工程量，要在图纸中绘制工程量表。
4.1.2 绘制机房平面图的要求①机房平面图中内墙的厚度规定为240mm。
②机房平面图中必须有出入口，例如：门。
③必须按图纸要求尺寸将设备画进图中。
④图纸中如有馈孔，勿忘讲馈孔加进去。
⑤在图中主要设备上加注尺寸标注（图中必须有主设备尺寸及主设备到墙的尺寸）。
⑥平面图中必须有“XX层机房”字样。
⑦平面图中必须有指北针、图例、说明。
⑧机房平面图中必须加设备配置表。
⑨根据图纸、配置表将编号加进设备配置表。
⑩要在图纸外插入标准图衔，病根据要求在图衔中家住单位比例、设计阶段、日期、图名和图号等。
注：建筑平面图、平面布置图及走线架图必须在单位比例中加入单位mm。
4.1.3 图纸绘制中的常见问题通信建设工程设计中一般包含以下几大部分：设计说明、概预算说明及表格、附表、图纸。
当完成一项工程设计时，在绘制工程图方面，根据以往经验，常会出现以下问题：①图纸说明中序号会排列错误。
②图纸说明中缺标点符号。
③图纸中出现尺寸标注字体不一或标注太小。
④图纸中缺少指北针。
⑤平面图或设备走线图在图衔中缺少单位mm。
⑥图衔中图号与整个工程编号不一致。
⑦前后图纸编号顺序有问题。
⑧图衔中图名与目录不一致。
⑨图纸中内容颜色有深浅之分。
4.2 施工图设计阶段图纸应达到的深度4.2.1 有线通信线路工程有线通信线路工程施工图设计阶段图纸内容及应达到的深度如下：①批准初步设计线路路由总图。
②长途通信线路敷设定位方案的说明，并附在比例为1:2000的测绘地形图上绘制线路位置图，表明施工要求，如埋深、保护段落及措施、必须注意的施工安全地段及措施等；地下无人站内设备安装及地面建筑的安装建筑施工图；光缆进城区的路由示意图及施工图集进线室平面图、相关机房平面图等。
③线路穿越各种障碍点的施工要求及具体措施。

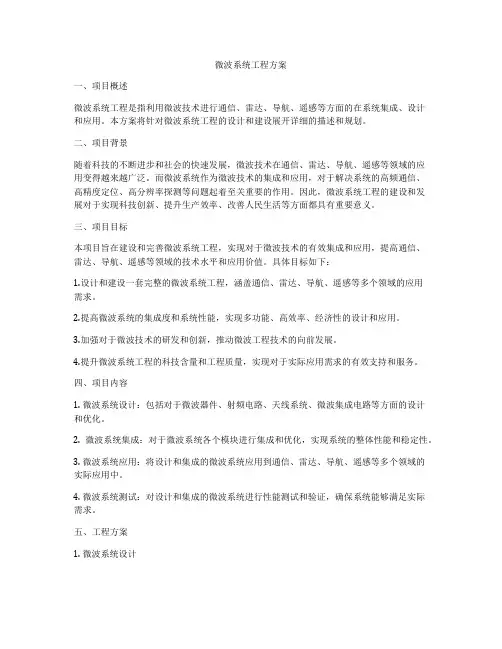

微波系统工程方案一、项目概述微波系统工程是指利用微波技术进行通信、雷达、导航、遥感等方面的在系统集成、设计和应用。
