第四章电气安全用具与安全标识第一节绝缘安全用具电气安全用具是指：保护电气作业人员，以避免触电事故、弧光灼伤事故或高空坠落等伤害事故所必备的工器具和用具。
电气安全测量是指将被测的电量或磁量与同类标准量比较的过程，包括使用仪器和测量方法。
第一节电气安全用具电气安全用具按功能可分为操作用具和防护用具两类。
一、操作用具高压设备的操作用具有绝缘杆、绝缘夹钳和高压验电器等。
低压设备的操作用具有装有绝缘手柄的工具、低压验电笔等。
1•验电器验电器是测试电气设备是否带电的一种安全用具，使用时应注意：⑴验电时必须选用电压等级合适而且合格的验电器，并在电源和设备进出线两侧各相分别验电。
(2)验电前应在有电设备上进行试验，确证验电器良好。
(3)验电器要保持清洁干燥，按规定进行电气试验，试验内容见表1。
(4)高压验电要戴绝缘手套。
使用验电笔时，注意人的手指不要碰到金属部分，以防止触电。
2•绝缘杆绝缘杆主要用于断开和闭合高压刀闸、跌落式熔断器、安装或拆除临时接地线、进行正常的带电测量和试验等。
使用中应注意：(1)下雨、雾或潮湿天气，在室外使用绝缘杆，应装有防雨的伞形罩，下部保持干燥。
(2)绝缘杆要有足够的强度，使用中要穿戴好绝缘手套和绝缘靴。
(3)使用中要防止碰撞，以避免损坏表面的绝缘层。
(4)绝缘杆要定期进行电气试验，试验项目见表1。
平日要妥善保管并应防潮。
表1常用电气绝缘工具试验一览表序号名称电压等级周期交流耐压时间泄漏电流附注1 绝缘棒 6〜10 每年一次 44 535〜 154四倍相电压220三倍相电压 2 绝缘夹钳35 及以下 每年一次 三倍相电压 5110 2602204003 验电笔 6〜 1020〜 35每六个月一次10540 5发光电压不高于额定电压的25％4绝缘手套高压每六个月一次81 < 9低压2.5< 2.55 橡胶绝缘靴 高压每六个月一次15 1 < 7. 56核相器电阻管6 每六个月一次611.7〜2.410 107绝缘绳 高压每六个月一次105 ／ 05mm 5 1.4〜 1.7 3．绝缘夹钳 主要用于拆卸 35kV 以下的电力系统中的高压熔断器等项工作。

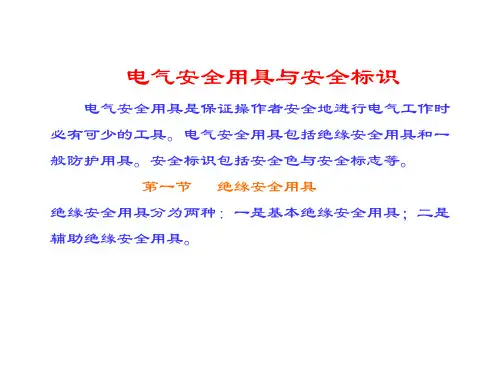

电气安全用具与安全标识1、绝缘安全用具绝缘安全用具包括绝缘杆、绝缘夹钳、绝缘靴、绝缘手套、绝缘垫和绝缘站台。
绝缘安全用具分为基本安全用具和辅助安全用具，前者的绝缘强度能长时间承受电气设备的工作电压，能直接用来操作带电设备，后者的绝缘强度不够以承受电气设备的工作电压，只能强化基本安全用具的保安作用。
〔1〕绝缘杆和绝缘夹钳绝缘杆和绝缘夹钳都是绝缘基本安全用具。
绝缘夹钳只用于35千伏以下的电气操作。
绝缘杆和绝缘夹钳都由工作部分、绝缘部分和握手部分组成。
握手部分和绝缘部分用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成，其间有护环分开。
配备不同工作部分的绝缘杆，可用来操作高压隔离开关，操作跌落式保险器，安装和拆掉临时接地线，安装和拆掉避雷器，以及进行测量和试验等项工作。
绝缘夹钳主要用来拆掉和安装熔断器及其他类似工作。
合计到电力系统内部过电压的可能性，绝缘杆和绝缘夹钳的绝缘部分和握手部分的最小长度应符合要求。
绝缘杆工作部分金属钩的长度，在满足工作要的状况下，不宜超过5-8厘米，以免操作时造成相间短路或接地短路。
〔2〕绝缘手套和绝缘靴绝缘手套和绝缘靴用橡胶制成。
二者都作为辅助安全用具，但绝缘手套可作为低压工作的基本安全用具，绝缘靴可作为防护跨步电压的基本安全用具。
绝缘手套的长度至少应超过手腕10厘米。
〔3〕绝缘垫和绝缘站台绝缘垫和绝缘站台只作为辅助安全用具。
绝缘垫用厚度5毫米以上、表面有防滑条纹的橡胶制成，其最小尺寸不宜小于0．8×0．8米。
绝缘站台用木板或木条制成。
相邻板条之间的距离不得大于2．5厘米，以免鞋跟陷入；站台不得有金属零件；台面板用支持绝缘子与地面绝缘，支持绝缘子高度不得小于10厘米；台面板边缘不得伸出绝缘子之外，以免站台翻倾，人员摔倒。
绝缘站台最小尺寸不宜小于0.8×0.8米，但为了便于移动和检查，最大尺寸也不宜超过 1.5×1.0米。
2、一般防护用具防护安全用具是在施工、检修、测试等工作中，直接保护人身安全的用具，一般防护安全用具主要有临时接地线、遮栏、标示牌、护目眼镜等。
