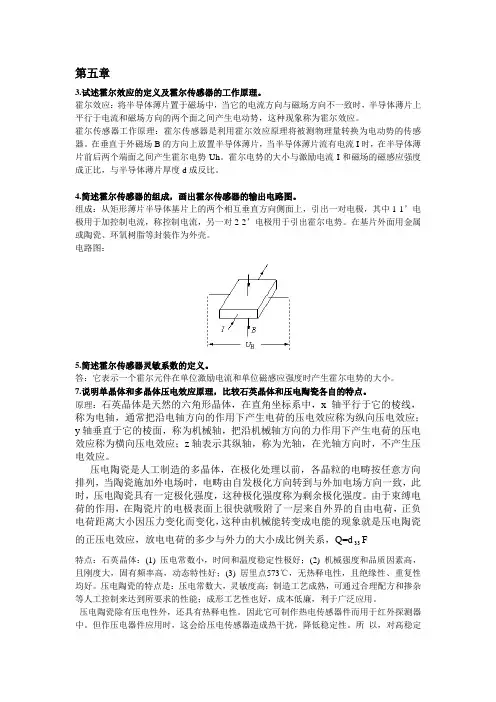

第五章3.试述霍尔效应的定义及霍尔传感器的工作原理。
霍尔效应：将半导体薄片置于磁场中，当它的电流方向与磁场方向不一致时，半导体薄片上平行于电流和磁场方向的两个面之间产生电动势，这种现象称为霍尔效应。
霍尔传感器工作原理：霍尔传感器是利用霍尔效应原理将被测物理量转换为电动势的传感器。
在垂直于外磁场B的方向上放置半导体薄片，当半导体薄片流有电流I时，在半导体薄片前后两个端面之间产生霍尔电势Uh。
霍尔电势的大小与激励电流I和磁场的磁感应强度成正比，与半导体薄片厚度d成反比。
4.简述霍尔传感器的组成，画出霍尔传感器的输出电路图。
组成：从矩形薄片半导体基片上的两个相互垂直方向侧面上，引出一对电极，其中1-1’电极用于加控制电流，称控制电流，另一对2-2’电极用于引出霍尔电势。
在基片外面用金属或陶瓷、环氧树脂等封装作为外壳。
电路图：5.简述霍尔传感器灵敏系数的定义。
答：它表示一个霍尔元件在单位激励电流和单位磁感应强度时产生霍尔电势的大小。
7.说明单晶体和多晶体压电效应原理，比较石英晶体和压电陶瓷各自的特点。
原理：石英晶体是天然的六角形晶体，在直角坐标系中，x轴平行于它的棱线，称为电轴，通常把沿电轴方向的作用下产生电荷的压电效应称为纵向压电效应；y轴垂直于它的棱面，称为机械轴，把沿机械轴方向的力作用下产生电荷的压电效应称为横向压电效应；z轴表示其纵轴，称为光轴，在光轴方向时，不产生压电效应。
压电陶瓷是人工制造的多晶体，在极化处理以前，各晶粒的电畴按任意方向排列，当陶瓷施加外电场时，电畴由自发极化方向转到与外加电场方向一致，此时，压电陶瓷具有一定极化强度，这种极化强度称为剩余极化强度。
由于束缚电荷的作用，在陶瓷片的电极表面上很快就吸附了一层来自外界的自由电荷，正负电荷距离大小因压力变化而变化，这种由机械能转变成电能的现象就是压电陶瓷F的正压电效应，放电电荷的多少与外力的大小成比例关系，Q=d33特点：石英晶体：(1) 压电常数小，时间和温度稳定性极好；(2) 机械强度和品质因素高，且刚度大，固有频率高，动态特性好；(3) 居里点573℃，无热释电性，且绝缘性、重复性均好。

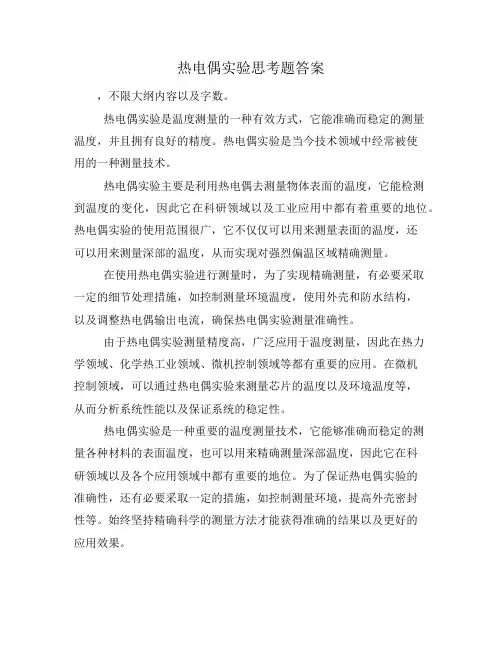

热电偶实验思考题答案
，不限大纲内容以及字数。
热电偶实验是温度测量的一种有效方式，它能准确而稳定的测量
温度，并且拥有良好的精度。
热电偶实验是当今技术领域中经常被使
用的一种测量技术。
热电偶实验主要是利用热电偶去测量物体表面的温度，它能检测
到温度的变化，因此它在科研领域以及工业应用中都有着重要的地位。
热电偶实验的使用范围很广，它不仅仅可以用来测量表面的温度，还
可以用来测量深部的温度，从而实现对强烈偏温区域精确测量。
在使用热电偶实验进行测量时，为了实现精确测量，有必要采取
一定的细节处理措施，如控制测量环境温度，使用外壳和防水结构，
以及调整热电偶输出电流，确保热电偶实验测量准确性。
由于热电偶实验测量精度高，广泛应用于温度测量，因此在热力
学领域、化学热工业领域、微机控制领域等都有重要的应用。
在微机
控制领域，可以通过热电偶实验来测量芯片的温度以及环境温度等，
从而分析系统性能以及保证系统的稳定性。
热电偶实验是一种重要的温度测量技术，它能够准确而稳定的测
量各种材料的表面温度，也可以用来精确测量深部温度，因此它在科
研领域以及各个应用领域中都有重要的地位。
为了保证热电偶实验的
准确性，还有必要采取一定的措施，如控制测量环境，提高外壳密封
性等。
始终坚持精确科学的测量方法才能获得准确的结果以及更好的
应用效果。

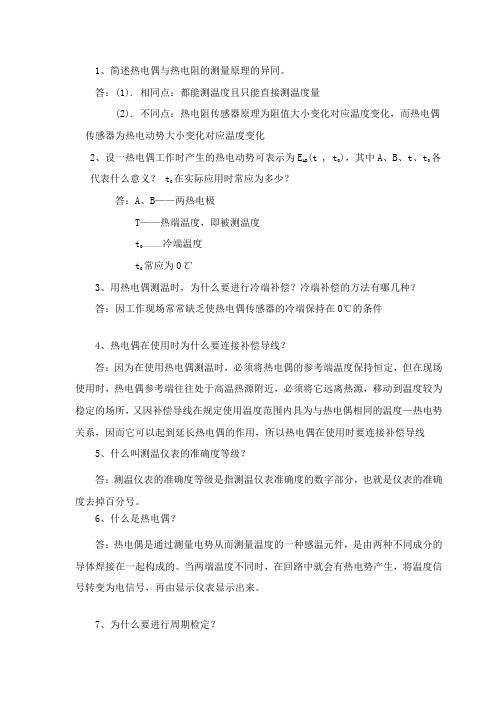

1、简述热电偶与热电阻的测量原理的异同。
答：(1). 相同点：都能测温度且只能直接测温度量(2). 不同点：热电阻传感器原理为阻值大小变化对应温度变化，而热电偶传感器为热电动势大小变化对应温度变化2、设一热电偶工作时产生的热电动势可表示为EAB (t , t)，其中A、B、t、t各代表什么意义？ t在实际应用时常应为多少？答：A、B——两热电极T——热端温度，即被测温度t0————冷端温度t常应为0℃3、用热电偶测温时，为什么要进行冷端补偿？冷端补偿的方法有哪几种？答：因工作现场常常缺乏使热电偶传感器的冷端保持在0℃的条件4、热电偶在使用时为什么要连接补偿导线？答：因为在使用热电偶测温时，必须将热电偶的参考端温度保持恒定，但在现场使用时，热电偶参考端往往处于高温热源附近，必须将它远离热源，移动到温度较为稳定的场所，又因补偿导线在规定使用温度范围内具为与热电偶相同的温度—热电势关系，因而它可以起到延长热电偶的作用，所以热电偶在使用时要连接补偿导线5、什么叫测温仪表的准确度等级？答：测温仪表的准确度等级是指测温仪表准确度的数字部分，也就是仪表的准确度去掉百分号。
6、什么是热电偶？答：热电偶是通过测量电势从而测量温度的一种感温元件，是由两种不同成分的导体焊接在一起构成的。
当两端温度不同时，在回路中就会有热电势产生，将温度信号转变为电信号，再由显示仪表显示出来。
7、为什么要进行周期检定？答：各种计量器具由于在频繁的使用中会发生变化和磨损，失去原有的精度，从而影响量值的准确性。
为使测量的数据准确，必须对各种计量器具进行周期检定。
8、利用热电偶测温具有什么特点？答：测量精度高；结构简单；动态响应快；可作远距离测量；测量范围广。
计算题1、用一K型热电偶测量温度，已知冷端温度为40℃，用高精度毫伏表测得此时的热电动势为，求被测的温度大小？1、E AB（t0，t）= E AB（t0，t n）+ E AB（t n，t）即E AB（0，t）= E AB（0，40℃）+ E AB（40℃，t）查表，得：E AB（0，40℃）=所以：E AB（0，t）=+=（mV）查表，得t=740℃2、用一K型热电偶测钢水温度，形式如图示。
部分课后作业答案2-8． 标称电阻为100Ω的应变计贴在弹性试件上。
设试件的截面积 S=1×10-5m 2，弹性模量E=2×1011 N ／m 2，若由1．0×104N 的拉力作用，使应变计的电阻相对变化为1％，试求此应变计的灵敏度系数。
解：∵灵敏度系数εRR K /∆=，又已知%1=∆RR，F=1.0×104 N ，S=1×10-5m 2，∴ )/(101101100.129254m N mN S F ⨯=⨯⨯==-σ 由εσ⋅=E ，可得321129105)/(102)/(101-⨯=⨯⨯==m N m N E σε 所以，灵敏度系数2105%1/3=⨯=∆=-εRR K2-9． 将4片相同的金属丝应变片贴在实心圆柱形测力弹性元件上，如题2.9图所示。
设应变片的灵敏度系数K=2，作用力F=1 000kg 。
圆柱形横截面半径r=1cm ，弹性元件的杨氏模量E=2×107N ／cm 2，泊松比μ＝0.285。
求：(1)画出应变片贴在圆柱上的位置图及相应测量电桥的原理图； (2)各应变片的应变ε；(3)若测量电路采用电桥电路，设供电桥电压E ＝6V ，桥路输出电压U o 为多少?(4)这种测量方法对环境温度的变化能否具有补偿作用?试说明原因。
解：⑴将R 1～R 4四片应变片按图2－9（a ）所示粘贴，其中R 1、R 3沿轴向粘贴，测量轴向应变，R 2、R 4沿径向粘贴，测量径向应变。
测量电桥为全桥测量电路， R 1与R 3置于电桥的一对角线上，R 2与R 4置于电桥的另一对角线上，如右图2－9（b ）所示。
题2.9 图⑵∵)(1500105.1)/(102)01.0(14.3/8.9100032722μεπσε=⨯=⨯⨯⨯====-cm N m N Er FE A FE∴εK R R R R =∆=∆3311， R 1与R 3的纵向应变（轴向应变）ε为1500με；μεεK K R R R R r -==∆=∆4422 ，式中μ为泊松比，μ＝0.285。
1．什么是金属导体的热电效应?试说明热电偶的测温原理。
答：热电效应就是两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，回路中就会产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
热电偶测温就是利用这种热电效应进行的，将热电偶的热端插入被测物，冷端接进仪表，就能测量温度。
2．简述热电偶的几个重要定律，并分别说明它们的实用价值。
答：一是匀质导体定律：如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电动势为零。
根据这个定律，可以检验两个热电极材料成分是否相同，也可以检查热电极材料的均匀性。
二是中间导体定律：在热电偶回路中接入第三种导体，只要第三种导体的两接点温度相同，则回路中总的热电动势不变。
它使我们可以方便地在回路中直接接入各种类型的显示仪表或调节器，也可以将热电偶的两端不焊接而直接插入液态金属中或直接焊在金属表面进行温度测量。
三是标准电极定律：如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知，则由这两种导体组成的热电偶所产生的热电动势也就已知。
只要测得各种金属与纯铂组成的热电偶的热电动势，则各种金属之间相互组合而成的热电偶的热电动势可直接计算出来。
四是中间温度定律：热电偶在两接点温度t、t0时的热电动势等于该热电偶在接点温度为t、t n和t n、t0时的相应热电动势的代数和。
中间温度定律为补偿导线的使用提供了理论依据。
3．试述补偿导线法补偿原理。
答：将热电偶的冷端延伸到温度恒定的场所(如仪表室)，其实质是相当于将热电极延长。
根据中间温度定律，只要热电偶和补偿导线的二个接点温度一致，是不会影响热电动势输出的。
第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（）。
A. 热电极B. 保护管C. 绝缘管D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括（）。
A. 物理化学性能稳定B. 温度测量范围广C. 电阻温度系数要大D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。
A. 补偿导线法B. 电桥补偿法C. 冷端恒温法D. 差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。
A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D. 减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（）。
A．30Ω B．50ΩC．100Ω D．40Ω6、我国生产的铜热电阻，其初始电阻R0为（）。
A．50ΩB．100ΩC．10ΩD．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50～850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）。
A．－200～150℃ B．0～150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A. 需加正向电压B. 需加反向电压C. 加正向、反向电压都可以D. 不需加电压10、热敏电阻测温的原理是根据它们的( )。
A．伏安特性 B．热电特性C．标称电阻值 D．测量功率11、热电偶中热电势包括（）A．感应电势 B．补偿电势C．接触电势 D．切割电势12、用热电阻传感器测温时，经常使用的配用测量电路是（）。
A．交流电桥 B．差动电桥C．直流电桥 D. 以上几种均可13、一个热电偶产生的热电势为E0，当打开其冷端串接与两热电极材料不同的第三根金属导体时，若保证已打开的冷端两点的温度与未打开时相同，则回路中热电势（）。
A．增加 B．减小C．增加或减小不能确定 D．不变14、热电偶中产生热电势的条件有（）。
《传感器技术与应用第3版》习题参考答案习题11.什么叫传感器？它由哪几部分组成？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
传感器通常由敏感元件和转换元件组成。
其中敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
2. 传感器在自动测控系统中起什么作用？答：自动检测和自动控制技术是人们对事物的规律定性了解、定量分析预期效果所从事的一系列技术措施。
自动测控系统是完成这一系列技术措施之一的装置。
一个完整的自动测控系统，一般由传感器、测量电路、显示记录装置或调节执行装置、电源四部分组成。
传感器的作用是对通常是非电量的原始信息进行精确可靠的捕获和转换为电量，提供给测量电路处理。
3. 传感器分类有哪几种？各有什么优、缺点？答：传感器有许多分类方法，但常用的分类方法有两种，一种是按被测输入量来分，如温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等；另一种是按传感器的工作原理来分，如电学式传感器、磁学式传感器、光电式传感器、电势型传感器、电荷传感器、半导体传感器、谐振式传感器、电化学式传感器等。
还有按能量的关系分类，即将传感器分为有源传感器和无源传感器；按输出信号的性质分类，即将传感器分为模拟式传感器和数字式传感器。
按被测输入量分类的优点是比较明确地表达了传感器的用途，便于使用者根据其用途选用；缺点是没有区分每种传感器在转换机理上有何共性和差异，不便使用者掌握其基本原理及分析方法。
按工作原理分类的优点是对传感器的工作原理比较清楚，有利于专业人员对传感器的深入研究分析；缺点是不便于使用者根据用途选用。
4. 什么是传感器的静态特性？它由哪些技术指标描述？答：传感器测量静态量时表现的输入、输出量的对应关系为静态特性。
它有线性度、灵敏度、重复性、迟滞现象、分辨力、稳定性、漂移等技术指标。
《传感器与检测技术》部分习题（共37题）（信阳师范学院周胜海，2015）第二章温度检测2-1．在有些热电阻传感器测温实践中，热电阻测量电桥须用三线（四线）连接法（不能用二线连接法）。
请给出三线（四线）连接法示意图，并请简要说明采用三线（四线）连接法的理由和连线注意事项。
2-2.请给出一款由NTC型热敏电阻传感器、晶体管、二极管、继电器等元器件，构成的温度控制器原理图，并简要说明控制原理。
2-3．请给出一款由NTC热敏电阻传感器、电阻器、电压表、电池等元器件，构成的温度计原理图，并简要说明测量原理。
2-4．请定量说明热电偶传感器测量温度的原理。
2-5．请给出一款由半导体集成温度传感器AD590构成的摄氏温度计的原理电路，并简要说明测量原理。
2-6．给出一款用两个半导体集成温度传感器AD590测量两点温差的原理电路，并定量说明测量原理。
2-7．请选用半导体集成温度传感器AD590、电压比较器、晶体管、二极管、继电器、交流接触器等元器件，为某型电热锅炉设计一款温度自动控制（温控）电路，加热器功率为9 kW，使用三相交流电源。
要求：①给出温控电路原理图；②简要说明温控原理；③说明温控灵敏度调节方法；④说明抑制在临界点附近干扰引起抖动的措施。
2-8. 请给出由半导体集成温度传感器AD590构成的智能多点温度巡检系统的构成框图，并简要说明巡检原理。
第三章压力检测3-1．请定量说明金属丝式应变片传感器测量应变的原理，给出半桥（全桥）差动测量电桥示意图，说明半桥（全桥）差动测量电桥较单臂测量电桥的两个主要优点。
3-2. 压电传感器测量电路之一是电荷放大器。
请给出该放大器的原理电路，并证明该放大器的输出不受传感器与放大器连接电缆寄生电容（分布电容）的影响。
3-3． 请给出变极距式电容传感器结构示意图（不计边缘效应），并定量说明其测位移原理（设0d d <<∆）。
*3-4. 请证明非差动变极距式电容传感器测量微小线位移（即0d d <<∆）时，其特性近似是线性的。
习题与解答2第6章热电式传感器1.什么是热电效应？（简述热电偶的测温原理及热电偶传感器的特点。
）答：将两种不同性质的导体A、B串接成一个闭合回路，如图所示，如果两接合点处的温度不同(T0 T),则在两导体间产生热电动势，并在回路中有一定大小的电流，这种现象称为热电效应。
T0 T2．正常人的体温为37o C．则此时的华氏温度为 c ，热力学温度为 c 。
A 32F，100K ，B.99F，236K C．99F，310K D.37F．310K由θ=（1.8t/0C+32）F 和T=(t/0C+273.15)K3． C 的数值越大，热电偶的输出热电动势就越大A.热端直径B.热端和冷瑞的温度 c.热端和冷端的温差 D.热电极的电导率4.热电偶的热电势由接触电动势和温差电动组成。
5.测量 CPU 散热片的温度应选用 C 型的热电偶；测量锅炉烟道中的烟气温度，应选用 A 型的热电偶；测量 100m 深的岩石钻孔中的温度，应选用 B 型的热电偶。
A. 普通B. 铠装C. 薄膜D. 热电堆第7章光电传感器1.晒太阳取暖利用了 C ；人造卫星的光电池扳利用了 A ；植物的生长利用了B 。
A．光电效应B．光化学效应c．光热效应D．感光效应2.光敏二极管属于 B ，光电池属于 C ·A外光电效应 B.内光电效应c．光生伏特效应3.光敏二极管在测光电路中应处于 B 偏置状态，而光电池通常处于 A 偏置状态。
A．正向B．反向C．零4.温度上升，光敏电阻、光敏二极管，光敏三极管的暗电流 A 。
A.上升B．下降C．不变5.欲利用光电池驱动电动车，需将数片光电池， A 以提高输出电压，再将几组光电池 A 起来，以提高输出电流。
A串联，并联B．串联，串联c并联，串联D．并联，并联6.光纤通讯中，与出射光纤耦合的光电元件应选用 C 。
A ．光敏电阻B ． PIN 光敏二极管C ． APD 光敏二极管 D ．光敏三极管7.欲精密测量光的照度，光电池应配接 D 。
![传感器技术课后习题答案[1]1](https://uimg.taocdn.com/662a24dea58da0116c17490c.webp)
1-1 衡量传感器静态特性的主要指标。
说明含义。
1、 线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。
2、 回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。
3、 重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。
各条特性曲线越靠近，重复性越好。
4、 灵敏度——传感器输出量增量与被测输入量增量之比。
5、 分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
6、 阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。
7、 稳定性——即传感器在相当长时间内仍保持其性能的能力。
8、 漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。
9、 静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。
1-2 计算传感器线性度的方法，差别。
1、 理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。
2、 端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。
3、 “最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。
这种方法的拟合精度最高。
4、 最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
1-3 什么是传感器的静态特性和动态特性？为什么要分静和动？（1）静态特性：表示传感器在被测输入量各个值处于稳定状态时的输出-输入关系。
动态特性：反映传感器对于随时间变化的输入量的响应特性。
（2）由于传感器可能用来检测静态量（即输入量是不随时间变化的常量）、准静态量或动态量（即输入量是随时间变化的变量），于是对应于输入信号的性质，所以传感器的特性分为静态特性和动态特性。
Z-1 分析改善传感器性能的技术途径和措施。
《第一章传感器的一般特性》1试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。
2）该测速发电机的线性度。
2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。
3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。
又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。
2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。
在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
3．一材料为钢的实心圆柱形试件，直径d＝10 mm，材料的弹性模量E＝2 ×1011N／m2，泊松比μ＝0.285，试件上贴有一片金属电阻应变片，其主轴线与试件加工方向垂直，如图1所示，若已知应变片的轴向灵敏度k x ＝2，横向灵敏度C=4%，当试件受到压缩力F＝3×104N作用时。
传感器与检测技术思考题参考答案第一章1. 传感器由那几部分组成？并说明各组成部分的功能。
答:传感器一般由敏感元件、转换元件、转换电路等几部分组成。
敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。
转换元件：敏感元件的输出就是它的输入，它把输入转换成电路参数。
转换电路：将转换元转换成的电路参数接入转换电路，便可转换成电量输出。
2. 什么是传感器动态特性和静态特性，简述在什么条件下只研究静态特性就能够满足通常的需要，而在什么条件下一般要研究传感器的动态特性？在时域条件下研究静态，在频域条件下研究动态 3. 请使用性能指标描述检测系统的静态特性。
（P9-P11）4. 某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。
解：该仪器的灵敏度为25.40.55.35.2−=−−=S mV/mm5. 某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。
解：（1）测温系统的总灵敏度为18.02.010002.045.0=×××=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 第二章 检测系统的误差合成1.什么是系统误差？产生系统误差的原因是什么？如何发现系统误差？减少系统误差有哪几种方法？答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。
…2.服从正态分布规律的随机误差有哪些特性?答：服从正态分布规律的随机误差的特性有：对称性 随机误差可正可负，但绝对值相等的正、负误差出现的机会相等。
传感器原理与应用习题-第7章热电式传感器《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
传感器课后题及答案第1章传感器特性1．什么是传感器？（传感器定义）2．传感器由哪⼏个部分组成？分别起到什么作⽤？3. 传感器特性在检测系统中起到什么作⽤？4．解释下列名词术语：1)敏感元件;2)传感器; 3)信号调理器;4)变送器。
5．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？6．某传感器精度为2%FS ，满度值50mv ，求出现的最⼤误差。
当传感器使⽤在满刻度值1/2和1/8 时计算可能产⽣的百分误差，并说出结论。
7．⼀只传感器作⼆阶振荡系统处理，固有频率f0=800Hz，阻尼⽐ε=0.14，⽤它测量频率为400的正弦外⼒，幅植⽐，相⾓各为多少？ε=0.7时，，⼜为多少？8．某⼆阶传感器固有频率f0=10KHz，阻尼⽐ε=0.1若幅度误差⼩于3%，试求：决定此传感器的⼯作频率。
9. 某位移传感器，在输⼊量变化5 mm时，输出电压变化为300 mV,求其灵敏度。
10. 某测量系统由传感器、放⼤器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。
11．测得某检测装置的⼀组输⼊输出数据如下：a)试⽤最⼩⼆乘法拟合直线，求其线性度和灵敏度；b)⽤C语⾔编制程序在微机上实现。
12．某温度传感器为时间常数 T=3s 的⼀阶系统，当传感器受突变温度作⽤后，试求传感器指⽰出温差的1/3和1/2所需的时间。
13．某传感器为⼀阶系统，当受阶跃函数作⽤时，在t=0时，输出为10mV;t→∞时，输出为100mV;在t=5s时，输出为50mV,试求该传感器的时间常数。
14．某⼀阶压⼒传感器的时间常数为0.5s,若阶跃压⼒从25MPa,试求⼆倍时间常数的压⼒和2s后的压⼒。
15．某压⼒传感器属于⼆阶系统，其固有频率为1000Hz,阻尼⽐为临界值的50%,当500Hz的简谐压⼒输⼊后，试求其幅值误差和相位滞后。
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势EAB(T,T0)与连接导线电势EA’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：EAB(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于EAB(T,Tn)与EAB(Tn,T0)的代数和。
2023传感器原理及应用（王化祥著）课后答案下载2023传感器原理及应用（王化祥著）课后答案下载前言绪论第一章传感器及其基本特性第一节传感器的定义、组成及分类第二节传感器的基本特性__小结习题与思考题第二章电阻应变式传感器第一节应变式传感器第二节应变式传感器的测量电路第三节压阻式传感器第四节应变式传感器的应用__小结习题与思考题第三章电容式传感器第一节电容式传感器的'工作原理与类型第二节电容式传感器的测量电路第三节电容式传感器的误差分析及补偿第四节电容式传感器的应用__小结习题与思考题第四章电感式传感器第一节自感式传感器第二节差动变压器式传感器第三节电涡流式传感器__小结习题与思考题第五章压电式传感器第一节压电效应与压电材料第二节压电传感器的等效电路和测量电路第三节引起/玉,E9式传感器测量误差的因素第四节压电传感器的应用__小结习题与思考题第一节磁电感应式传感器第二节霍尔传感器第三节磁敏电阻器第四节磁敏二极管和磁敏三极管第五节磁电传感器的应用__小结习题与思考题第七章热电式传感器第一节热电偶传感器第二节热电阻式传感器第三节半导体式热敏电阻第四节热电式传感器的应用__小结习题与思考题第八章光电传感器第一节光电效应第二节光电器件及其特性第三节红外传感器__小结习题与思考题第九章常用其他新型传感器第一节气体传感器第二节湿敏传感器第三节超声传感器第四节超导传感器第五节仿生传感器__小结习题与思考题第十章智能传感器第一节智能传感器概述第二节智能传感器的实现方式第三节智能传感器的应用第四节智能传感器的发展方向本?小结习题与思考题……第十一章传感器的标定与选用传感器原理及应用（王化祥著）：基本信息点击此处下载传感器原理及应用（王化祥著）课后答案传感器原理及应用（王化祥著）：目录作者：王桂荣，李宪芝主编出版社：中国电力出版社版次：1字数：500000印刷时间：-5-1ISBN：9787512304109。
1．什么是金属导体的热电效应?试说明热电偶的测温原理。
答：热电效应就是两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，回路中就会产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
热电偶测温就是利用这种热电效应进行的，将热电偶的热端插入被测物，冷端接进仪表，就能测量温度。
2．简述热电偶的几个重要定律，并分别说明它们的实用价值。
答：一是匀质导体定律：如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电动势为零。
根据这个定律，可以检验两个热电极材料成分是否相同，也可以检查热电极材料的均匀性。
二是中间导体定律：在热电偶回路中接入第三种导体，只要第三种导体的两接点温度相同，则回路中总的热电动势不变。
它使我们可以方便地在回路中直接接入各种类型的显示仪表或调节器，也可以将热电偶的两端不焊接而直接插入液态金属中或直接焊在金属表面进行温度测量。
三是标准电极定律：如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知，则由这两种导体组成的热电偶所产生的热电动势也就已知。
只要测得各种金属与纯铂组成的热电偶的热电动势，则各种金属之间相互组合而成的热电偶的热电动势可直接计算出来。
四是中间温度定律：热电偶在两接点温度t、t0时的热电动势等于该热电偶在接点温度为t、t n和t n、t0时的相应热电动势的代数和。
中间温度定律为补偿导线的使用提供了理论依据。
3．试述补偿导线法补偿原理。
答：将热电偶的冷端延伸到温度恒定的场所(如仪表室)，其实质是相当于将热电极延长。
根据中间温度定律，只要热电偶和补偿导线的二个接点温度一致，是不会影响热电动势输出的。
