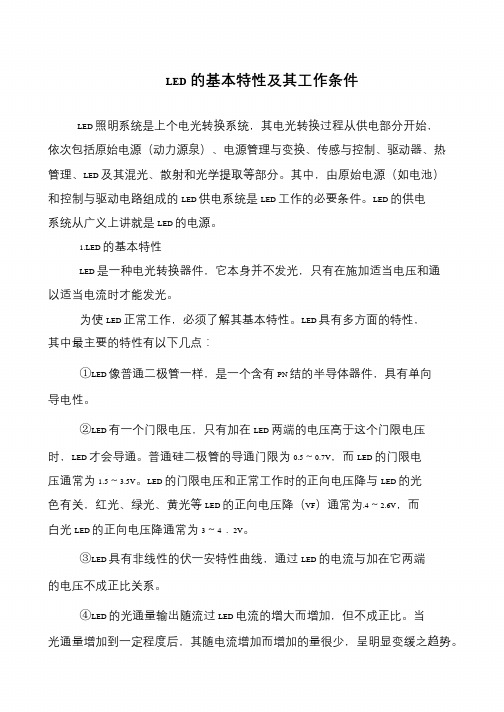

LED的基本特性及其工作条件.

LED的基本特性及其工作条件
LED 照明系统是上个电光转换系统，其电光转换过程从供电部分开始，
依次包括原始电源（动力源泉）、电源管理与变换、传感与控制、驱动器、热
管理、LED 及其混光、散射和光学提取等部分。

其中，由原始电源（如电池）和控制与驱动电路组成的LED 供电系统是LED 工作的必要条件。

LED 的供电系统从广义上讲就是LED 的电源。

1.LED 的基本特性
LED 是一种电光转换器件，它本身并不发光，只有在施加适当电压和通以适当电流时才能发光。

为使LED 正常工作，必须了解其基本特性。

LED 具有多方面的特性，
其中最主要的特性有以下几点：
①LED 像普通二极管一样，是一个含有PN 结的半导体器件，具有单向导电性。

②LED 有一个门限电压，只有加在LED 两端的电压高于这个门限电压时，LED 才会导通。

普通硅二极管的导通门限为0.5～0.7V，而LED 的门限电压通常为1.5～3.5V。

LED 的门限电压和正常工作时的正向电压降与LED 的光色有关，红光、绿光、黄光等LED 的正向电压降（VF）通常为.4～2.6V，而
白光LED 的正向电压降通常为3～4．2V。

③LED 具有非线性的伏一安特性曲线，通过LED 的电流与加在它两端
的电压不成正比关系。

④LED 的光通量输出随流过LED 电流的增大而增加，但不成正比。

当
光通量增加到一定程度后，其随电流增加而增加的量很少，呈明显变缓之趋势。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有电流通过时发光的特性。

LED广泛应用于照明、显示、通信等领域，具有高效、长寿命、低功耗等优点。

本文将详细介绍LED的工作原理及其相关知识。

一、LED的结构LED的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中掺入了杂质，使其富余正电荷，称为“空穴”；N型半导体中掺入了杂质，使其富余负电荷，称为“电子”。

当P型和N型半导体通过PN结构连接时，形成为了一个电子从N型半导体流向P型半导体的通道。

二、LED的发光原理当外加正向电压时，P型半导体的空穴和N型半导体的电子会在PN结附近的耗尽层相遇，发生复合。

在这个过程中，能量会以光的形式释放出来，产生发光现象。

发光的颜色与LED所使用的半导体材料的能带结构有关。

三、LED的发光颜色LED的发光颜色由半导体材料的能带结构决定。

常见的LED发光颜色包括红色、绿色、蓝色和白色等。

不同的半导体材料具有不同的能带结构，因此可以发射不同颜色的光。

四、LED的工作电压和电流LED的工作电压和电流是其正常工作的重要参数。

通常情况下，LED的工作电压在2V至4V之间，工作电流在5mA至20mA之间。

超过这些电压和电流范围，LED可能会受到损坏。

五、LED的亮度和发光效率LED的亮度和发光效率是其性能的重要指标。

亮度指LED单位面积上的光通量，通常以流明（lm）为单位。

发光效率指LED单位电能转化为光能的效率，通常以流明/瓦（lm/W）为单位。

LED的亮度和发光效率与其材料、结构和工艺等因素有关。

六、LED的寿命LED的寿命是指其在正常工作条件下能够保持一定亮度的时间。

LED的寿命受到多种因素的影响，包括电流、温度、湿度等。

通常情况下，LED的寿命可以达到几万小时以上。

七、LED的驱动电路LED的驱动电路主要包括电流驱动和电压驱动两种方式。

电流驱动是通过控制电流大小来控制LED的亮度；电压驱动是通过控制电压大小来控制LED的亮度。

半导体发光二极管工作原理特性及应用半导体发光器件包含半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有通常P-N结的I-N 特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间邻近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相关于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，因此光仅在靠近PN结面数μm以内产生。

理论与实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）同意功耗Pm:同意加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：同意加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所同意加的最大反向电压。

一、实验设计方案
设计任务：测量LED光谱特性
设计要求：
1、了解LED的工作原理、基本特性、主要型号及参数
2、测量LED的光谱特性，测出峰值波长和半宽度
设计原理：
LED主要由PN结芯片、电极和光学系统组成。

当在电极上加上正向偏置电压之后，电子和空穴分别注入P区和N区。

当非平衡少数载流子与多数载流子复合时，就会以辐射的形式将多余的能量转化为光能。

LED的特点是：工作电压低（2~3.6V）、工作电流很小（0.02~0.03A）、抗冲击和抗震性能好、可靠性高、寿命长（无故障工作时间大约在40000小时以上），通过调制工作的强弱可以方便地调制发光的强弱。

三、实验内容及具体步骤：
3.1测量绿光LED光谱图
3.1.1运行DataStudio软件，创建一个新实验。

设置光传感器及转动传感器采样率，均取2000.
3.1.2关灯，把转盘推至左端，鼠标点击工作栏上的“启动”
始位置对称的地方。

3.1.3点击“计算”项，新建y=x/60，定义
四、数据记录与处理绿光LED光谱图
红光LED光谱图
紫光LED光谱图
蓝光LED光谱图白光LED光谱图。

LED照明基础知识培训资料目录一、LED照明概述 (2)1.1 LED的定义与特点 (2)1.2 LED照明的发展历程 (3)1.3 LED照明的应用领域 (4)二、LED照明原理 (6)2.1 LED的基本工作原理 (7)2.2 LED的光源结构 (8)2.3 LED的发光效率与性能参数 (9)三、LED照明器件 (10)3.1 LED灯珠的种类与规格 (11)3.2 LED驱动器的作用与选择 (13)3.3 LED照明的散热与防水设计 (15)四、LED照明系统 (16)4.1 LED照明系统的组成与功能 (17)4.2 LED照明系统的控制方式 (19)4.3 LED照明系统的调光与调色技术 (20)五、LED照明设计与案例分析 (21)5.1 LED照明设计的步骤与方法 (23)5.2 LED照明案例分析 (24)5.3 LED照明设计的实际应用案例 (25)六、LED照明标准与认证 (27)6.1 LED照明相关的国际标准与国内标准 (28)6.2 LED照明产品的认证体系 (29)6.3 LED照明行业的政策法规 (31)七、LED照明发展趋势与挑战 (32)7.1 LED照明的未来发展趋势 (33)7.2 LED照明面临的挑战与机遇 (34)7.3 LED照明产业的可持续发展路径 (35)一、LED照明概述随着科技的不断发展，人们对于照明设备的需求也在不断提高。

传统的照明设备如白炽灯、荧光灯等在节能、环保、寿命等方面存在诸多不足。

而LED(Light Emitting Diode)照明作为一种新型的照明技术，因其具有高效、长寿命、无污染等优点，逐渐成为照明市场的主流产品。

本培训资料将对LED照明基础知识进行详细介绍，帮助大家了解LED照明的基本原理、性能特点、应用领域以及市场前景等方面的内容。

1.1 LED的定义与特点LED（Light Emitting Diode），即发光二极管，是一种能将电能转化为光能的半导体器件。

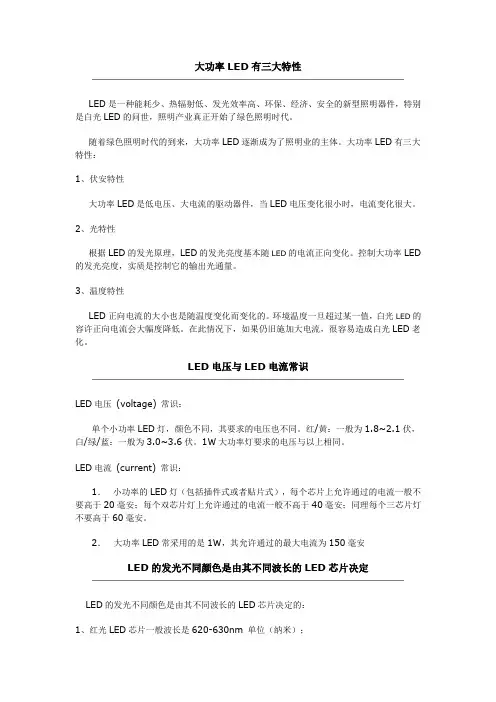

大功率LED有三大特性LED是一种能耗少、热辐射低、发光效率高、环保、经济、安全的新型照明器件，特别是白光LED的问世，照明产业真正开始了绿色照明时代。

随着绿色照明时代的到来，大功率LED逐渐成为了照明业的主体。

大功率LED有三大特性：1、伏安特性大功率LED是低电压、大电流的驱动器件，当LED电压变化很小时，电流变化很大。

2、光特性根据LED的发光原理，LED的发光亮度基本随LED的电流正向变化。

控制大功率LED 的发光亮度，实质是控制它的输出光通量。

3、温度特性LED正向电流的大小也是随温度变化而变化的。

环境温度一旦超过某一值，白光LED的容许正向电流会大幅度降低。

在此情况下，如果仍旧施加大电流，很容易造成白光LED老化。

LED电压与LED电流常识LED电压(voltage) 常识：单个小功率LED灯，颜色不同，其要求的电压也不同。

红/黄：一般为1.8~2.1伏，白/绿/蓝：一般为3.0~3.6伏。

1W大功率灯要求的电压与以上相同。

LED电流(current) 常识：1．小功率的LED灯（包括插件式或者贴片式），每个芯片上允许通过的电流一般不要高于20毫安；每个双芯片灯上允许通过的电流一般不高于40毫安；同理每个三芯片灯不要高于60毫安。

2．大功率LED常采用的是1W，其允许通过的最大电流为150毫安LED的发光不同颜色是由其不同波长的LED芯片决定LED的发光不同颜色是由其不同波长的LED芯片决定的：1、红光LED芯片一般波长是620-630nm 单位（纳米）；2、绿光LED芯片一般波长是527nm；3、蓝光LED芯片的一般波长是470nm；4、黄光LED芯片的一般波长是585nm；白光LED用的也是蓝光芯片，只是在蓝光LED芯片上加上适量的的荧光粉就发出白光了。

注：nm(纳米)LED的芯片数量常识LED的芯片数量常识：同一个LED灯，最常见的是只采用一个芯片，但特殊情况下可以用两个甚至达到四个芯片，如：1、一个草帽灯可以用一至两个芯片（考虑到其体积较小，散热不方便导致性能不稳定，一般只采用一两个芯片）；2、一个食人鱼灯可以用一，二，三，四个芯片，最常用到的是一个和两个芯片；3、贴片3528灯可以用一，二，三个芯片（常用一，二个芯片）；4、贴片5050/5060一般用到三个芯片。

0201led工作参数一、引言本文将介绍0201尺寸L ED的基本工作参数，包括电气特性、光学特性和热特性。

二、电气特性1.工作电压0201尺寸LE D的工作电压一般为2.8-3.4V。

在这个电压范围内，L E D可以正常发光和工作。

2.推荐电流0201尺寸LE D的推荐工作电流为5-20mA。

过大的电流会导致L ED发热过高，降低寿命；过小的电流则会影响L ED的亮度。

3.正向电压0201尺寸LE D的正向电压一般为1.8-2.2V。

在这个电压下，L ED会正常导通，形成电流通路，从而发出光线。

三、光学特性1.发光亮度0201尺寸LE D的发光亮度一般在100-500m cd之间。

发光亮度越高，L E D的亮度也就越高。

发光亮度的单位是毫坎德拉（m cd）。

2.视角0201尺寸LE D的视角一般为120度。

视角决定了L ED的发光范围，较大的视角可以让LE D的光线更加广泛地照射到周围。

3.波长0201尺寸LE D发出的光线波长可以根据需要进行调整，常见的波长有红色（620-630nm）、绿色（520-525n m）和蓝色（465-470n m）等。

四、热特性1.热阻0201尺寸LE D的热阻一般在100-300℃/W之间。

热阻代表了LE D散热的能力，数值越小表示LE D能更好地散热，温度上升越少。

2.工作温度0201尺寸LE D的工作温度一般在-40℃到+85℃之间。

在这个温度范围内，L ED能够正常工作而不受到温度的影响。

五、结论综上所述，0201尺寸L ED的工作参数包括电气特性、光学特性和热特性。

熟悉这些参数可以帮助我们更好地设计和应用LE D产品，提高其性能和可靠性。

以上就是关于0201le d工作参数的相关内容，希望本文对读者有所帮助。

（字数：283）。
