fpc电镀工艺的基本流程英文回答：The basic process of FPC (Flexible Printed Circuit) electroplating involves several steps. First, the FPC is prepared by cleaning and activating the surface to ensure good adhesion of the plating material. This is done byusing a combination of chemical cleaners and etchants.After the FPC is prepared, it is then immersed in abath containing the plating material. The plating material can be a variety of metals, such as copper, gold, or nickel. The FPC is connected to the cathode of a power supply,while the anode is made of the plating material. When the power supply is turned on, a current is passed through the bath, causing the plating material to be deposited onto the FPC.The plating process is typically carried out inmultiple stages to achieve the desired thickness andquality of the plating. Each stage may involve different plating parameters, such as current density, bath composition, and temperature. The FPC is usually moved between different plating baths or cells to undergo different plating processes.Once the plating is complete, the FPC is rinsed to remove any residual plating material and then dried. The final step is to inspect the plated FPC for any defects or inconsistencies. This can be done visually or using various testing methods, such as electrical testing or microscopy.In summary, the basic process of FPC electroplating involves surface preparation, immersion in a plating bath, plating deposition, rinsing, drying, and inspection. Each step is important to ensure a high-quality and reliable plated FPC.中文回答：FPC（柔性印制电路）电镀的基本流程包括几个步骤。

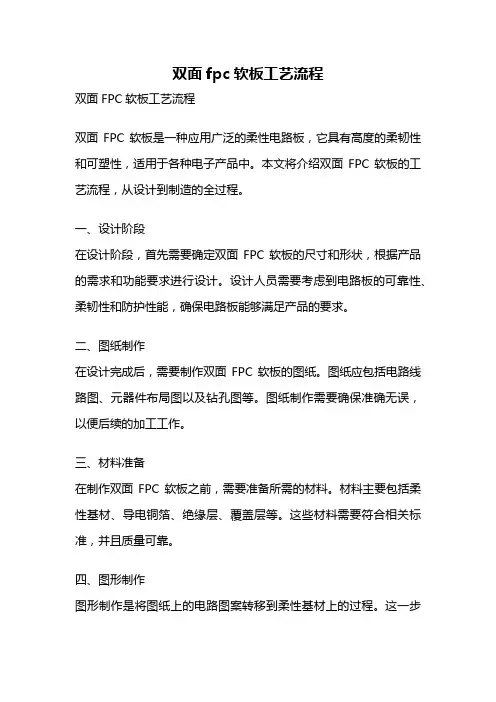

双面fpc软板工艺流程双面FPC软板工艺流程双面FPC软板是一种应用广泛的柔性电路板，它具有高度的柔韧性和可塑性，适用于各种电子产品中。
本文将介绍双面FPC软板的工艺流程，从设计到制造的全过程。
一、设计阶段在设计阶段，首先需要确定双面FPC软板的尺寸和形状，根据产品的需求和功能要求进行设计。
设计人员需要考虑到电路板的可靠性、柔韧性和防护性能，确保电路板能够满足产品的要求。
二、图纸制作在设计完成后，需要制作双面FPC软板的图纸。
图纸应包括电路线路图、元器件布局图以及钻孔图等。
图纸制作需要确保准确无误，以便后续的加工工作。
三、材料准备在制作双面FPC软板之前，需要准备所需的材料。
材料主要包括柔性基材、导电铜箔、绝缘层、覆盖层等。
这些材料需要符合相关标准，并且质量可靠。
四、图形制作图形制作是将图纸上的电路图案转移到柔性基材上的过程。
这一步需要使用光刻技术，通过曝光和显影的过程，将电路图案形成在柔性基材上。
五、铜箔粘贴铜箔粘贴是将导电铜箔粘贴到柔性基材上的过程。
这一步需要使用专用的胶水将铜箔粘贴到柔性基材上，并且需要保证粘贴的牢固性和导电性。
六、蚀刻蚀刻是将多余的铜箔蚀刻掉的过程。
这一步需要使用化学溶液，将不需要的铜箔蚀刻掉，只留下需要的电路图案。
七、钻孔钻孔是为了在双面FPC软板上形成导通孔和安装孔。
这一步需要使用专用的钻孔机器，根据图纸上的要求进行钻孔操作。
八、覆盖层制作覆盖层制作是为了保护双面FPC软板上的电路，防止电路受到机械损伤或环境侵蚀。
覆盖层可以使用聚酰亚胺薄膜或者其他绝缘材料进行制作。
九、焊接焊接是将双面FPC软板上的元器件进行连接的过程。
这一步需要使用焊接技术，将元器件焊接到双面FPC软板上，确保连接的可靠性和稳定性。
十、测试和检验在制作完成后，需要对双面FPC软板进行测试和检验。
测试包括电气测试、可靠性测试和功能测试等，以确保双面FPC软板的质量符合要求。
十一、包装和交付将测试合格的双面FPC软板进行包装和交付。
fpcb工艺要求FPCB工艺要求FPCB（柔性印制电路板）工艺要求是指在制造FPCB过程中需要遵守的一系列规范和要求。
这些要求旨在确保FPCB的质量和可靠性，以满足各种应用领域的需求。
下面将详细介绍FPCB工艺要求的相关内容。
一、材料要求1. 基材：FPCB的基材通常采用聚酰亚胺薄膜，要求具有良好的热稳定性、机械强度和耐化学腐蚀性能。
2. 导电层：导电层通常使用铜箔，要求表面光洁、无氧化层，并且要满足所需的电导率要求。
二、制造工艺要求1. 图形化：FPCB的制造首先需要通过光刻或激光雕刻等方式将导电层图形化，要求图形清晰、边缘光滑。
2. 蚀刻：蚀刻是将不需要的导电层蚀除的过程，要求蚀刻剂的浓度和蚀刻时间控制得当，以防止蚀刻不均匀或过蚀。
3. 钻孔：FPCB通常需要钻孔以便于元器件的安装，要求钻孔位置准确、孔径一致，并且不得损伤到其他层。
4. 化学镀铜：为了增加导电层的厚度，FPCB通常会进行化学镀铜的处理，要求铜层均匀、致密，且与基材之间无气泡和裂纹。
5. 覆铜：为了保护导电层，FPCB通常会进行覆铜处理，要求覆铜层厚度均匀、附着力强，不得有剥落现象。
6. 背面处理：FPCB的背面通常需要进行防护层的处理，要求背面涂层均匀、无气泡，并且具有良好的耐热性和耐腐蚀性。
7. 表面处理：FPCB的表面通常需要进行防氧化和增加焊接性能的处理，要求表面涂层均匀、无缺陷，并且能够满足焊接工艺要求。
8. 检测和测试：FPCB制造过程中需要进行多道的检测和测试，以确保产品质量，要求检测设备精准、可靠，并且能够检测到各种可能存在的缺陷。
9. 终检和包装：FPCB制造完成后需要进行终检和包装，要求终检过程严谨、详细，包装要符合运输和储存的要求，以确保产品在交付到客户手中时的完好性。
三、应用领域要求1. 电子消费品：FPCB广泛应用于手机、平板电脑、相机等电子消费品中，要求产品轻薄、柔性、可靠，并且具有良好的抗干扰性和耐用性。
fpcb工艺流程FPCB（柔性印刷电路板）是一种通过薄型材料制造的印刷电路板。
与传统的硬质电路板相比，FPCB具有柔性、轻薄、可弯曲和可折叠的特点。
FPCB在移动设备、电子产品和汽车等领域中被广泛使用。
下面我将介绍一下FPCB的工艺流程。
首先，FPCB的工艺流程从加载钢板开始。
钢板上涂上一层铜粉，然后进入镀铜浴中进行镀铜，以增加导电性。
在此过程中，还会进行一些基础处理，如去除氧化物、清洗等。
接下来是光刻步骤。
将胶黄片放在镀铜板上，然后使用光线透过屏蔽膜照射到胶黄片上。
然后将照射到光的部分通过显影剂处理。
通过这个步骤，可以形成所需的电路图案。
然后是蚀刻步骤。
在这一步骤中，用腐蚀液将未被光刻的区域腐蚀掉，只留下所需的电路图案。
这个过程中，可以使用盐酸等腐蚀剂。
下一步是埋裸蚀刻。
通过在镀铜板上镀上一层覆盖物，然后使用光刻和腐蚀步骤，将覆盖层腐蚀掉，以形成所需的焊盘。
然后是钻孔步骤。
通过钻孔机将所需的孔位钻出来，用于安装电子元件。
接下来是镀金步骤。
用镀金工艺在电路板表面镀上一层金属，以提高电路板的导电性和耐腐蚀性。
然后是外层回焊接步骤。
在电路板上涂上锡膏，然后通过热风吹扫将锡膏烘烤至熔化状态。
在此过程中，电子元件会通过贴装机粘贴到电路板上。
最后是组装步骤。
将已经贴好元件的电路板安装到目标设备中，然后通过焊接固定。
以上就是FPCB的工艺流程。
通过这些步骤，可以制造出高质量的柔性印刷电路板。
FPCB的特点使其成为现代电子产品中不可缺少的一部分。
它的柔性和可折叠性使得电子产品更加轻薄、便携和耐用。
随着科技的不断进步，FPCB的工艺流程也在不断改进，以适应更加复杂和高性能的电子产品的需求。

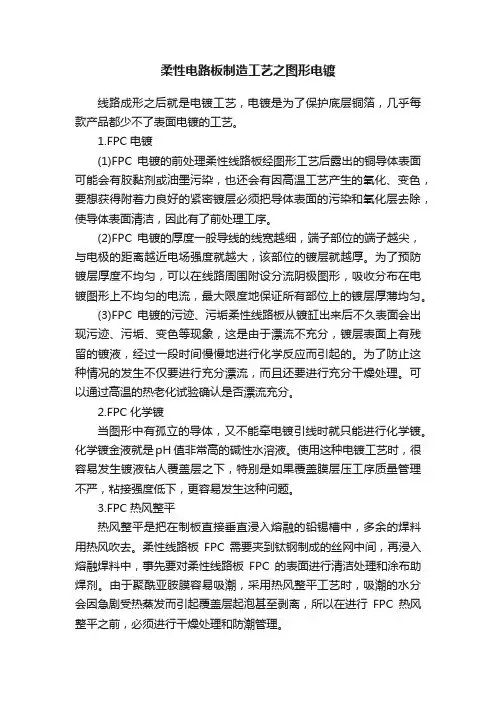

柔性电路板制造工艺之图形电镀线路成形之后就是电镀工艺，电镀是为了保护底层铜箔，几乎每款产品都少不了表面电镀的工艺。
1.FPC电镀(1)FPC电镀的前处理柔性线路板经图形工艺后露出的铜导体表面可能会有胶黏剂或油墨污染，也还会有因高温工艺产生的氧化、变色，要想获得附着力良好的紧密镀层必须把导体表面的污染和氧化层去除，使导体表面清洁，因此有了前处理工序。
(2)FPC电镀的厚度一般导线的线宽越细，端子部位的端子越尖，与电极的距离越近电场强度就越大，该部位的镀层就越厚。
为了预防镀层厚度不均匀，可以在线路周围附设分流阴极图形，吸收分布在电镀图形上不均匀的电流，最大限度地保证所有部位上的镀层厚薄均匀。
(3)FPC电镀的污迹、污垢柔性线路板从镀缸出来后不久表面会出现污迹、污垢、变色等现象，这是由于漂流不充分，镀层表面上有残留的镀液，经过一段时间慢慢地进行化学反应而引起的。
为了防止这种情况的发生不仅要进行充分漂流，而且还要进行充分干燥处理。
可以通过高温的热老化试验确认是否漂流充分。
2.FPC化学镀当图形中有孤立的导体，又不能牵电镀引线时就只能进行化学镀。
化学镀金液就是pH 值非常高的碱性水溶液。
使用这种电镀工艺时，很容易发生镀液钻人覆盖层之下，特别是如果覆盖膜层压工序质量管理不严，粘接强度低下，更容易发生这种问题。
3.FPC热风整平热风整平是把在制板直接垂直浸入熔融的铅锡槽中，多余的焊料用热风吹去。
柔性线路板FPC需要夹到钛钢制成的丝网中间，再浸入熔融焊料中，事先要对柔性线路板FPC的表面进行清洁处理和涂布助焊剂。
由于聚酰亚胺膜容易吸潮，采用热风整平工艺时，吸潮的水分会因急剧受热蒸发而引起覆盖层起泡甚至剥离，所以在进行FPC热风整平之前，必须进行干燥处理和防潮管理。
FPC制作工艺与材料FPC（Flexible Printed Circuit）是一种柔性印制电路板，由于其可弯曲、可折叠、可卷曲等特点，被广泛应用于电子产品中。
FPC的制作工艺和材料在保证电路性能的同时，还要满足柔性和可靠性的要求。
FPC的制作工艺主要包括以下几个步骤：1.基材准备：FPC的基材通常为聚酰亚胺（PI）薄膜，因其具有良好的耐高温和隔热性能。
在制作FPC之前，首先需要将PI薄膜裁剪成所需的尺寸。
2.铜箔蚀刻：在PI薄膜上涂布一层铜箔，并通过光刻技术将不需要的铜箔区域进行蚀刻，留下所需的电路图案。
3.孔加工：在蚀刻后的铜箔上打孔，用于连接不同层次的电路。
4.表面处理：经过蚀刻和孔加工后，需要对FPC进行表面处理以增加其焊接性能。
常用的表面处理方法包括镀金、喷锡等。
5.接触焊接：将所需的元器件通过热熔或超声波焊接的方式与FPC进行连接。
6.检测和测试：在制作完成后，需要对FPC进行检测和测试，以确保电路的正常工作。
FPC的制作工艺需要使用一系列特殊的材料来实现柔性和可靠性。
以下是常见的FPC材料：1.聚酰亚胺（PI）薄膜：作为FPC的基材，聚酰亚胺薄膜具有良好的抗热性、抗化学腐蚀性和机械强度，可以承受高温和高压环境下的工作。
2.铜箔：用于电路图案的导电层，通常为电解铜箔或镀铜薄膜。
3.耐高温胶粘剂：用于将不同层次的FPC层叠在一起，并保持其柔性特性。
4.表面处理剂：如金、锡等，用于提高焊接性能。
5.保护膜：用于保护FPC的表面，防止化学腐蚀和机械磨损。
FPC制作工艺和材料的选择对于电路性能和可靠性至关重要。
合理的工艺和优质的材料可以确保FPC具有良好的导电性、可靠性和抗干扰能力，并且能够适应各种环境条件下的工作。
随着电子产品的不断发展和创新，FPC制作工艺和材料也在不断进步和改进，以满足更高的需求和挑战。
FPC生产方式及工艺流程FPC,即柔性印刷电路板（Flexible Printed Circuit Board），是以薄膜基材为主要材料制成的一种灵活的电路板。
它具有轻薄、柔软、耐弯曲等特点，在现代电子产品中得到越来越广泛的应用。
本文将详细介绍FPC的生产方式及工艺流程。
一、FPC生产方式和分类1.传统铜箔法：传统的FPC生产方式主要通过将铜箔贴合在薄膜基材上，然后进行化学腐蚀和镀铜等工艺步骤来制作电路。
该方法生产的FPC 具有较高的导电性和机械强度，但薄膜基材较薄，易受环境的影响，不适用于高温、高湿等特殊环境下的应用。
2.全膜法：全膜法是一种较为新的FPC生产方式，它是在薄膜基材上直接印刷电路图案，然后进行成型和修边工艺。
该方法生产的FPC具有较高的柔性和可靠性，适用于各类环境下的应用。
根据FPC的用途和结构，它可以分为单面FPC、双面FPC、多层FPC 和刚性-柔性组合FPC等多种类型。
二、FPC生产工艺流程FPC的生产工艺流程一般包括薄膜基材准备、表面处理、电路制作、固化与镀铜、成型和修边、测试和检验以及最终包装等步骤。
下面将详细介绍每个环节的具体操作。
1.薄膜基材准备：选择合适的薄膜基材，并根据产品要求进行裁切和清洗处理，确保基材表面光洁以便于后续的印刷。
2.表面处理：对薄膜基材进行表面处理，包括去除氧化物、增加表面粗糙度和涂覆化学物质等，以提高电路图案在基材上的附着力。
3.电路制作：使用印刷工艺将电路图案印刷在薄膜基材上，包括油墨调配、网版印刷、UV固化等步骤。
根据不同的需求，可以选择单面印刷、双面印刷或多层印刷。
4.固化与镀铜：对印刷完成的电路图案进行固化处理，以增加附着力和耐磨性。
然后通过化学镀铜或真空镀铜等工艺，使电路线路变得导电性好且耐腐蚀。
5.成型和修边：根据产品的要求，采用压力成型或热压成型等工艺将FPC进行整形和成型，使其具有所需的形状和曲率。
然后进行修边处理，去除多余材料，使FPC产生光滑的边缘。

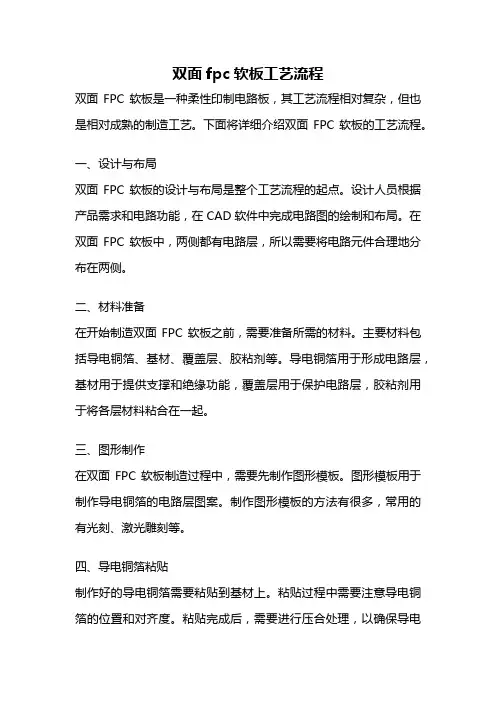

双面fpc软板工艺流程双面FPC软板是一种柔性印制电路板，其工艺流程相对复杂，但也是相对成熟的制造工艺。
下面将详细介绍双面FPC软板的工艺流程。
一、设计与布局双面FPC软板的设计与布局是整个工艺流程的起点。
设计人员根据产品需求和电路功能，在CAD软件中完成电路图的绘制和布局。
在双面FPC软板中，两侧都有电路层，所以需要将电路元件合理地分布在两侧。
二、材料准备在开始制造双面FPC软板之前，需要准备所需的材料。
主要材料包括导电铜箔、基材、覆盖层、胶粘剂等。
导电铜箔用于形成电路层，基材用于提供支撑和绝缘功能，覆盖层用于保护电路层，胶粘剂用于将各层材料粘合在一起。
三、图形制作在双面FPC软板制造过程中，需要先制作图形模板。
图形模板用于制作导电铜箔的电路层图案。
制作图形模板的方法有很多，常用的有光刻、激光雕刻等。
四、导电铜箔粘贴制作好的导电铜箔需要粘贴到基材上。
粘贴过程中需要注意导电铜箔的位置和对齐度。
粘贴完成后，需要进行压合处理，以确保导电铜箔和基材之间的粘合牢固。
五、电路层制造制作好的导电铜箔与基材组合起来，形成了电路层。
接下来需要进行电路层的制造，主要包括蚀刻、镀铜等工艺。
蚀刻工艺用于去除导电铜箔上不需要的部分，形成电路图案。
镀铜工艺则用于增加电路层的厚度，以提高导电性能。
六、覆盖层制造在双面FPC软板制造过程中，覆盖层起到了保护电路层的作用。
覆盖层可以采用覆铜、覆胶等方式制作。
覆铜工艺是将一层导电铜箔覆盖在电路层上，起到保护和增强电路层的作用。
覆胶工艺则是将一层胶粘剂覆盖在电路层上，形成保护层。
七、成品制作经过以上工艺步骤，双面FPC软板的制造基本完成。
最后需要进行成品制作，包括修边、打孔、清洗等。
修边是将双面FPC软板的边缘修整，使其平整整齐。
打孔是为了方便后续的组装和连接。
清洗则是将制造过程中产生的污染物清除，以确保双面FPC软板的质量。
八、测试与检验制作完成的双面FPC软板需要经过严格的测试与检验。

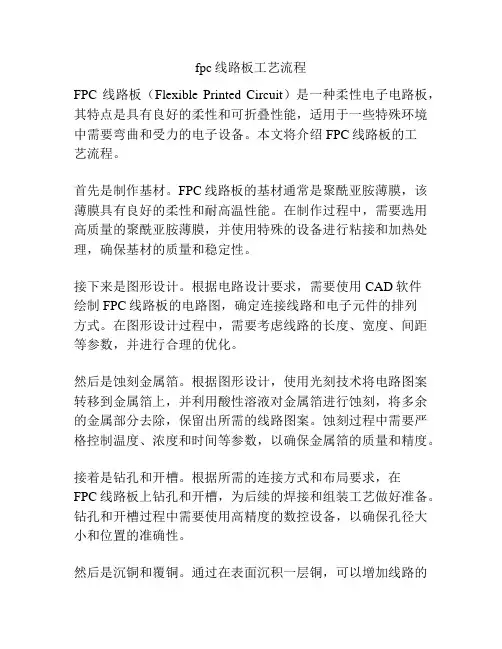

fpc线路板工艺流程FPC线路板（Flexible Printed Circuit）是一种柔性电子电路板，其特点是具有良好的柔性和可折叠性能，适用于一些特殊环境中需要弯曲和受力的电子设备。
本文将介绍FPC线路板的工艺流程。
首先是制作基材。
FPC线路板的基材通常是聚酰亚胺薄膜，该薄膜具有良好的柔性和耐高温性能。
在制作过程中，需要选用高质量的聚酰亚胺薄膜，并使用特殊的设备进行粘接和加热处理，确保基材的质量和稳定性。
接下来是图形设计。
根据电路设计要求，需要使用CAD软件绘制FPC线路板的电路图，确定连接线路和电子元件的排列方式。
在图形设计过程中，需要考虑线路的长度、宽度、间距等参数，并进行合理的优化。
然后是蚀刻金属箔。
根据图形设计，使用光刻技术将电路图案转移到金属箔上，并利用酸性溶液对金属箔进行蚀刻，将多余的金属部分去除，保留出所需的线路图案。
蚀刻过程中需要严格控制温度、浓度和时间等参数，以确保金属箔的质量和精度。
接着是钻孔和开槽。
根据所需的连接方式和布局要求，在FPC线路板上钻孔和开槽，为后续的焊接和组装工艺做好准备。
钻孔和开槽过程中需要使用高精度的数控设备，以确保孔径大小和位置的准确性。
然后是沉铜和覆铜。
通过在表面沉积一层铜，可以增加线路的导电性能和耐腐蚀性能。
沉铜过程中需要使用化学方法或电化学方法，将铜离子沉积在基材的表面。
覆铜是在沉铜的基础上，再覆盖一层厚度适当的铜箔，以增强线路的承载能力和稳定性。
最后是剥蚀和表面处理。
剥蚀是将覆铜中多余的铜去除，保留出所需的线路和金属孔。
剥蚀过程中需要使用酸性或碱性溶液，对覆铜进行腐蚀，达到去铜的目的。
表面处理是对FPC线路板的表面进行特殊处理，以增加线路与电子元件的焊接性能和可靠性。
以上是FPC线路板的工艺流程，每个步骤都需要严格控制和优化，以确保线路板的质量和稳定性。
随着电子设备对柔性电路板的需求增加，FPC线路板的制造技术也在不断发展，为电子设备的发展提供了更多可能性。
柔性印刷线路板制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!柔性印刷线路板（FPC）制作流程一般包括以下步骤：1. 设计根据产品需求，设计 FPC 的电路布局和布线。
双面柔性电路板FPC制造工艺全解FPC开料-双面FPC制造工艺除部分材料以外，柔性印制板所用的材料基本都是卷状的。
由于并不是所有的工序都一定要用卷带工艺进行加工，有些工序必须裁成片状才能加工，如双面柔性印制板的金属化孔的钻孔，目前只能以片状形式进行钻孔，所以双面柔性印制板第一道工序就是开料。
柔性覆铜箔层压板对外力的承受能力极差，很容易受伤。
如果在开料时受到损伤将对以后各工序的合格率产生严重影响。
因此，即使看上去是十分简单的开料，为了保证材料的品质，也必须给予足够重视。
如果量比较少，可使用手工剪切机或滚刀切断器，大批量，可用自动剪切机。
无论是单面、双面铜箔层压板还是覆盖膜，开料尺寸的精度可达到±O.33。
开料的可靠性高，开好的材料自动整齐叠放，在出口处不需要人员进行收料。
能把对材料的损伤控制在最小限度内，利用送料辊尺寸的变化，材料几乎没有皱折、伤痕发生。
而且最新的装置也能对卷带工艺蚀刻后的柔性印制板进行自动裁切，利用光学传感器可以检出腐蚀定位图形，进行自动开料定位，开料精度达O．3mm，但不能把这种开料的边框作为以后工序的定位。
FPC钻导通孔-双面FPC制造工艺柔性印制板的通孔与刚性印制板一样也可以用数控钻孔，但不适用于卷带双面金属化孔电路的孔加工。
随着电路图形的高密度化和金属化孔的小孔径化，加上数控钻孔的孔径有一定界限，现在许多新的钻孔技术已付实际应用。
这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等，这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。
柔性印制板的通孔与刚性印制板一样也可以用数控钻孔，但不适用于卷带双面金属化孔电路的孔加工。
随着电路图形的高密度化和金属化孔的小孔径化，加上数控钻孔的孔径有一定界限，现在许多新的钻孔技术已付实际应用。
这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等，这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。
fpc蚀刻原理
fpc（柔性印刷电路）蚀刻原理是指利用化学反应将覆盖在导电板上的不需要导电区域去除，从而形成电路图案的过程。
蚀刻液一般采用氯化铁、氯化铜等化学试剂，通过浸泡和喷洒的方式使其与导电板上的铜箔发生反应，从而将不需要导电的部分去除。
fpc蚀刻的核心技术是制作模板，在模板上覆盖上保护层，再通过光刻技术将保护层进行暴光和显影，形成需要蚀刻的电路图案。
然后将模板和导电板通过对位方式粘合，放入蚀刻液中进行蚀刻反应，最终得到所需的电路图案。
fpc蚀刻技术具有高精度、高效率、低成本等优点，在电子、机械、汽车等领域得到广泛应用。
- 1 -。
fpc生产工艺流程
FPC（柔性印刷电路板）是一种可弯曲、可弯曲和可折叠的薄
膜电路板。
其生产工艺流程如下：
1. 原材料准备：准备铜箔、聚腈薄膜、胶黏剂、覆铜液等原材料。
2. 板材制备：将聚腈薄膜剪裁成所需尺寸的板材。
根据设计要求，在聚腈薄膜上涂覆胶黏剂。
3. 冷热压：将覆铜液预涂在铜箔上，然后将覆铜液覆盖在带有胶黏剂的聚腈薄膜上，经过冷压和热压处理，使胶黏剂与铜箔牢固结合。
4. 微蚀与制版：将经过冷热压处理后的板材进行图案处理，采用化学蚀刻技术去除覆铜液以外的铜箔，形成所需的电路图案。
5. 检测与修补：检测制作的电路图案，如果出现缺陷或短路等问题，需要进行修补或重新制作。
6. 焊接：将需要连接的电子元件与FPC板进行焊接，使用焊
盘或别针连接电子元件与FPC板上的导线。
7. 表面整平：将对接框焊盘或别针剪断，然后将板材放入真空平整机中，通过高压加热处理，使电路板的表面平整。
8. 涂覆保护层：为了保护电路图案和连接线，需要在FPC板
表面涂覆保护层，防止电路腐蚀、短路和老化。
9. 检测与质量控制：对制作好的FPC板进行严格的检测，包括导通测试、绝缘测试、可靠性测试等，以确保产品质量符合标准要求。
10. 切割与成品加工：根据设计需要，将FPC板切割成所需的大小和形状，然后进行成品加工，如孔洞打孔、焊盘涂锡等。
11. 包装与出货：对成品进行清洁和包装，然后进行验收，最后出货给客户。
以上就是FPC生产工艺流程的大致步骤，每个步骤都需要严格控制和操作，以确保最终产品的质量和可靠性。
不同的制造商可能会在细节上有所不同，但整体流程是相似的。
fpc柔性电路板工艺流程FPC柔性电路板是一种采用薄膜基底作为材料的灵活电路板，具有优异的柔性、轻薄和耐弯曲性能，广泛应用于移动设备、汽车电子、医疗器械等领域。
下面将为大家介绍一下FPC柔性电路板的工艺流程。
首先，工艺流程开始于设计阶段。
在设计阶段，需要根据产品的需求，制定出电路板的布线规划、层数设计和尺寸要求等。
设计完成后，通过计算机辅助设计软件生成电路板布图。
其次，进入电路板制作的预处理阶段。
预处理主要包括底片处理、涂覆胶粘剂和通过光绘工艺将电路图案转移到基底上等步骤。
底片处理包括底片清洗和激活等步骤，以确保底片的光刻性能。
涂覆胶粘剂是为了保护底片并保持电路图案的精确性。
光绘工艺则是使用曝光和显影的方式将底片上的电路图案转移到基底上。
接下来是电路板制作的实施阶段。
实施阶段主要包括切割、镀铜、蚀刻、镀金、电镍和化学抛光等步骤。
切割是将大型基板分割为小块的过程，以便后续处理。
镀铜是将金属铜沉积到基底上的过程，以形成电路的导体。
蚀刻是选择性地去除多余的铜层，仅保留所需的导线。
镀金和电镍是为了提高电路板的导电性能和耐腐蚀性能。
化学抛光是为了去除表面的杂质和不均匀的铜层。
最后，是电路板组装和包装阶段。
组装阶段主要包括组装元器件和焊接等步骤。
组装元器件是将电子元器件粘贴或安装到电路板上的过程。
焊接是通过热传导或焊接设备将元器件焊接到电路板上。
完成组装后，对电路板进行测试，确保其正常工作。
最后，对电路板进行包装，以保护其不受外界环境的影响。
以上就是FPC柔性电路板的工艺流程。
通过精细的工序和工艺控制，可以制作出高质量、可靠性好的FPC柔性电路板，为各类电子设备的正常运行提供了重要保障。
原理：蚀刻是在一定的温度条件下（45+5）蚀刻药液经过喷头均匀喷淋到铜箔的表面，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过剥膜处理后使线路成形。
蚀刻药液的主要成分：氯化铜，双氧水，盐酸，软水（溶度有严格要求）
品质要求及控制要点：
1﹑不能有残铜，特别是双面板应该注意。
2﹑不能有残胶存在，否则会造成露铜或镀层附着性不良。
3﹑时刻速度应适当，不允收出现蚀刻过度而引起的线路变细，对时刻线宽和总pitch应作为本站管控的重点。
4﹑线路焊点上之干膜不得被冲刷分离或断裂。
5﹑时刻剥膜后之板材不允许有油污，杂质，铜皮翘起等不良品质。
6﹑放板应注意避免卡板，防止氧化。
7﹑应保证时刻药液分布的均匀，以避免造成正反面或同一面的不同部分蚀刻不均匀。
制程管控参数：
蚀刻药水温度：45+/-5℃ 双氧水的溶度﹕1.95~2.05mol/L
剥膜药液温度﹕ 55+/-5℃ 蚀刻机安全使用温度≦55℃
烘干温度﹕75+/-5℃ 前后板间距﹕5~10cm
氯化铜溶液比重﹕1.2~1.3g/cm3 放板角度﹑导板﹑上下喷头的开关状态
盐酸溶度﹕1.9~2.05mol/L
品质确认：
线宽：蚀刻标准线为.2mm & 0.25mm﹐其蚀刻后须在+/-0.02mm以内。
表面品质：不可有皱折划伤等。
以透光方式检查不可有残铜。
线路不可变形
无氧化水滴。
fpc蚀刻工艺流程FPC（柔性印刷电路板）是一种采用柔性基材制成的电路板，可用于各种需要弯曲、折叠或弯曲的应用。
蚀刻是制作FPC电路板的一项重要工艺流程，下面将详细介绍FPC蚀刻工艺流程。
首先，需要准备好制作FPC电路板所需的材料和设备。
材料包括柔性基材（通常为聚酰亚胺薄膜）、导电铜箔和光刻胶。
设备包括光刻机、蚀刻机和热压机。
其次，首先将导电铜箔铺在柔性基材上。
铜箔的厚度和宽度根据具体设计要求而定。
将铜箔和基材通过热压机进行热压，以确保二者紧密粘合在一起。
然后，将光刻胶均匀涂布在导电铜箔上。
光刻胶是一种特殊的感光材料，可以通过光的刻画来形成图案。
接下来，将涂有光刻胶的电路板放入光刻机中，进行曝光。
在曝光过程中，使用光刻胶光板将指定图案的光线投射到光刻胶上，使光刻胶在这些区域变得固化。
曝光完成后，将电路板放入蚀刻机中进行蚀刻。
蚀刻液一般使用铜剂，可以将未经固化的光刻胶和导电铜箔蚀刻掉，形成所需的电路图案。
蚀刻时间和蚀刻液温度需要根据具体情况进行调整，以确保蚀刻质量。
待蚀刻完成后，将电路板从蚀刻机中取出，用洗涤液彻底清洗，以去除剩余的光刻胶和蚀刻液。
清洗后，用酸性和碱性溶液进行中性化处理，以去除蚀刻产生的残留物。
最后，经过清洗和中性化处理的电路板需要进行后续的加工工艺，例如钻孔、剪边、喷锡等，以确保电路板的性能和可靠性。
以上就是FPC蚀刻工艺流程的简要介绍。
蚀刻是制作FPC电路板的关键步骤之一，其质量直接影响到电路板的性能和可靠性。
因此，在进行蚀刻工艺时，需要仔细操作，控制好各项参数，确保蚀刻质量和制程稳定性。
同时，还需要进行适当的检测和质量控制，以确保制作出符合要求的FPC电路板。
FPC柔性线路板蚀刻工艺
原理：蚀刻是在一定的温度条件下（45+5）蚀刻药液经过喷头均匀喷淋到铜箔的表面，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过剥膜处理后使线路成形。
蚀刻药液的主要成分：氯化铜，双氧水，盐酸，软水（溶度有严格要求）
品质要求及控制要点：
1﹑不能有残铜，特别是双面板应该注意。
2﹑不能有残胶存在，否则会造成露铜或镀层附着性不良。
3﹑时刻速度应适当，不允收出现蚀刻过度而引起的线路变细，对时刻线宽和总pitch应作为本站管控的重点。
4﹑线路焊点上之干膜不得被冲刷分离或断裂。
5﹑时刻剥膜后之板材不允许有油污，杂质，铜皮翘起等不良品质。
6﹑放板应注意避免卡板，防止氧化。
7﹑应保证时刻药液分布的均匀，以避免造成正反面或同一面的不同部分蚀刻不均匀。
制程管控参数：
蚀刻药水温度：45+/-5℃双氧水的溶度﹕1.95~2.05mol/L
剥膜药液温度﹕55+/-5℃蚀刻机安全使用温度≦55℃
烘干温度﹕75+/-5℃前后板间距﹕5~10cm
氯化铜溶液比重﹕1.2~1.3g/cm3 放板角度﹑导板﹑上下喷头的开关状态
盐酸溶度﹕1.9~2.05mol/L
品质确认：
线宽：蚀刻标准线为.2mm & 0.25mm﹐其蚀刻后须在+/-0.02mm以内。
表面品质：不可有皱折划伤等。
以透光方式检查不可有残铜。
线路不可变形。
