ICEM_CFD_网格划分入门

ICEMCFD基础教程ICEMCFD是一款用于计算流体力学（CFD）建模和网格生成的软件。

它是一种强大的工具，可以帮助工程师们构建复杂的模型、生成高质量网格以及预处理CFD求解器所需的输入文件。

本文将为您提供一份ICEMCFD的基础教程，帮助您快速上手使用该软件。

首先，我们需要了解ICEMCFD的基本界面和常用工具。

打开ICEMCFD 后，您将看到一个由不同工具栏、菜单和视图窗口组成的界面。

菜单栏提供了各种命令和选项，工具栏可快速访问常用工具，视图窗口用于显示模型、网格和结果。

在学习ICEMCFD之前，建议先熟悉软件的界面和各种工具。

然后，我们将学习如何进行网格划分。

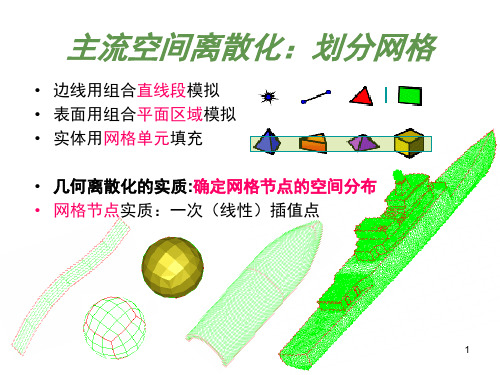

在CFD模拟中，网格的质量对结果的准确性和收敛性有重要影响。

ICEMCFD提供了多种网格划分算法和优化工具，可帮助您生成高质量的网格。

您可以使用“划分”菜单中的“体格网划分”选项对几何模型进行三维网格划分。

您可以选择划分算法、设置网格大小和边界条件等。

在划分完成后，您可以使用“检查网格”工具检查网格的质量，并进行必要的优化。

最后，我们将学习如何导出网格并准备CFD求解器所需的输入文件。

完成网格划分后，您可以使用“文件”菜单中的“导出”选项导出网格。

ICEM CFD支持多种网格格式，如ANSYS Fluent、OpenFOAM和CFX等。

选择适当的网格格式并指定输出文件路径后，即可导出网格。

您还可以使用“准备”菜单中的“CFD 前处理”选项设置物理属性、边界条件和初始条件等，并生成CFD求解器所需的输入文件。

本文只介绍了ICEMCFD的基础教程，您还可以进一步探索该软件的高级功能和应用。

ICEMCFD非常灵活和强大，适用于各种工程领域的CFD建模和网格生成。

通过深入学习和实践，您可以熟练使用ICEMCFD并在工程实践中取得优秀的结果。

WorkBench ICEM CFD 网格划分入门【1 】111AnsysWB里集成了一个异常重要的对象：ICEM CFD.它是一个建模.划分网格的集成对象,功效异常壮大.我也只是蜻蜓点水的用了几回,感到确切异常棒,以前碰到庞杂的模子,用过几个划分网格的对象.但这是我认为最便利和最具效力的.网格划分很大程度上影响着后续的仿真剖析——信任列位都有所领会.而ICEM CFD特殊长于划分六面体网格,信任无论是构造或流体（当然铁别是流体）,都邑得益于它的威力.ICEM CFD建模的才能不敢奉承,但划分网格确切有其独到之处.教程开端前,作一个简略的道理介绍,方面没有应用过ICEM CFD的同伙懂得重要的义务：111如下图：1：白色的物体是我们须要划分网格的,但是它异常不规矩.2：这时刻你必定想：怎么这个不规矩呢,如果它是一个方朴直正的外形多好（例如红色的谁人外形）01111于是有了如许一种思惟：1：对于异型,我们用一种规矩外形去描写它.2：或者说：假如目标外形异常庞杂,我们就用许多规矩的,简略的外形单元合成在一路,去描写它.之后,将网格划分的设置,做到规矩外形上.最后,这些规矩,经由过程最初的“描写”关系,主动的“映射”到本来的庞杂外形上——问题就得到懂得决ICEM CFD恰是应用了这种思惟.如下是一个三通管,在ProE里做得02在ProE里面直接启动WB进入WB后,选择如下图：03111如下：1：代表工作空间里的实体2：代表某实体的子实体,可以掌握它们的开关状况3：掌握显示的地方04下面须要创建一个Body实体这个实体代表了真实的物体.这个真实的物体的外形由我们导入的外形来界说.——我们导入的外形其实不是真实的实体.这个概念要清楚.但是往后根本上不会对这个真实的实体作什么操纵.这种处理方法主如果为工作空间内有多个物体的时刻预备的.051：点击“创建Body”2.3：点选这两个点4：于是创建出一个叫“Body”的实体操纵中,左键选择,中键确认,右键完成并退出——相似的操纵办法许多地方用到,要多演习,往后就不特殊说清楚明了06下面须要创建我们最须要的器械：谁人“规矩的外形”ICEM CFD里,这个实体叫 Block可以如下方法创建之：07留意到我们如今多了一个黑框,怎么样,够规矩吧？呵呵,开个打趣.还必须对这个黑框进行须要的“裁剪”之后才干用来“描写”我们的目标实体0809修剪Block实体的第一步是一个益智的工作：我们无妨简略绘制一下计谋：因为我们的现实物体像一个变形的“T”形,是以,无妨就用“T”来变形.最后要保存的部分用圆圈暗示,不要得部分用“X”.如下图：10如图：1：选择“Split”对象2：应用默认的第一个办法3：选择“选线”按钮4：在Block的黑线上选择,并“切”出一条黑线.5.6.7.8.9：以此类推.11最后的成果应当相似下图121：选择“Delete Block”2：选择“选择B lock”按钮3：删除不须要的部分.13得到相似的图形：14开端调节点的地位：1：选择“Move 极点”2：选择默认办法3：选择“多选”——填补一个,我们一向应用Y向视图！5：将Y固定掉落4：选择“选择点对象”6：之后调节Block的极点,到相似下图的地位15留意到在每个Pip的弯处,Block与Pip不克不及很好的贴合,这是因为我们的Block照样光滑.是以,须要持续“Split”现有的Block,并持续调节Block的极点.办法就是反复上面的步调,这里就不罗嗦了.细分和调节后的图形相似下图,当然寻求完美的同伙还可以持续细分——不过须要掌控一个度的问题,因为细分得太多,也就掉去“用简略描写庞杂”这个动身点了.16下面要做的是从Block到Pip的“对应关系指定”工作.——尽管现有已经有了描写Pip的Block,但一些细节的地方,须要手工指定它们的对应关系,在庞杂模子中尤为如斯.因为尽管软件有很大程度的智能,但它毕竟无法完整的主动的剖析出我们须要的对应关系来.关于指定“对应关系”的演习,最好请同伙们按照ICEM CFD 自带的教程来做几回.特殊是调节Block的极点技能,和往后流体盘算的网格质量有很大关系,不熟习的同伙须要补补课了.如下图：我们须要将Block上的这四个边同Pip三通处的衔接部分“绑定”在一路.相当于告知软件：“往后这四条边就代表了这两条圆弧哦！”17办法如下：1：选择“Associate”2：选择“Edge to Curve”——Edge是Block上的,Curve是Pip 上的3：选择Edges——留意这时必须要多选.4：再选择“Curve”——这时刻也要多选5：中键确认后,留意到已经制订了对应关系的边变成绿色.18下一步就可以应用主动指定的功效了：1：选择“Associate”2：选择主动捕获3：肯定4：留意到如今Block已经“完美”的包裹住Pip19别的,要将三个管口的Block的Edge和Pip的Curve“指定”对应关系,办法就和上面指定衔接处的时刻一样.请大家自行操纵了.20之后,就可以设定Mesh的参数了.1：打开实体参数设定窗口2：MaxSize设置为5——偏向对了今后往后可以调节到更小.3：HeightRetio设置为0.64：确认21激活适才的设置,为Pre-Mesh做预备1：选择“Pre-Mesh 参数”2：默认更新所有设置3：确认22预览Mesh：1：设置为实体状况2：显示设置的推举选项,同伙们可以自行调节3：成果应当和右图相似23关怀一下Mesh质量：1：打开Mesh质量检讨2：选择“Angle”——有许多种评价网格质量的办法,我比较爱好这个3：右键点选不睬想的部分4：选择“Show”5：这些单元格是今朝的设置情形下,不太幻想的地方24有许多种办法改良单元格的质量比方我在Bolock上,响应的地方添加了一条线,调节的地位后,从新应用一次“主动包裹”——办法同前面的讲述再次更新Pre-Mesh参数后,审查质量,适才的不良已经清除.25重要提醒：1：在制造Block的时刻,Block极点的地位,Bolock细分的后果,都可以在如许的轮回操纵中得到直不雅的成果.2：划分网格,我小我认为无外乎两步：一个清楚的思绪,和不竭的优化.前者须要见多识广,后者须要耐烦细心.假如是做构造剖析,在这一步可以打住了,直接生成最终的单元格文件即可;但做流体的同伙还须要持续：做流体的鸿沟层.1：创见O型格也是一种Split2：选择创建O型格3：选择所有的格体4：选择出.进口（不须要O型构造的面）26不雅察个中一个口:1:绿色的线是本来Block的Edge(因为我们本来制订了它和Pip上物理启齿的对应关系所以变成了绿色)2:小一点的黑色线,代表了往后的O型格体——ICEM CFD创建O型格的工作仍是在Block上开展的.27在O型格上设置鸿沟层的参数1：打开参数设置2：设置“线参数”3：选择一条衔接O型和边沿的联线4：往后鸿沟层为六层,是以格点为75：接近外缘的厚度暂定为0.2——往后可以调剂6：选择“复制参数”的功效7：将这个设置复制到所有相似的线上个中MeshLaw设置很有意思,同往后的求解器,液体属性等均有关系.有兴致的同伙本身去研讨了.我选择的是“Exponential1”28留意到此时O型到边沿的距离,就是我们方才设置了曾数等信息的那条黑线,还比较长是以,做如下修正：1：选择修正Block1.5：选择修正边长2：选择须要修正的边3：输入距离（留意“绝对距离”和“相对距离”的不同）29可以从新勾选“Pre-Mesh”留意到如今已经有O型构造了.30后续的工作中： 1：可以在“Pre-Mesh”上右键,选择“转换为非构造化网格”2：可以应用菜单项,输入须要后续剖析的软件的对应格局.3132结论：1：Ansys 的WB,对ICEM CFD的集成今朝（至少我应用的版本）,其实不完美.譬如ZCCBEST同伙提出的若何保持参数化的问题,我也不知道是否能实现.但我想第一,ICEM CFD是异常棒的Mesh对象,重要照样用在庞杂模子的Mesh上,并且着重于Mesh本身.举例说,我用Maya制造的庞杂模子,也可以在ICEM CFD中进行网格划分,并且生成的BLOCK文件可以被单独的保管下来,往后假如修正不大,则直接挪用BLOCK文件,反复应用之即可（当然一般要做一些小的修正）.第二：今天或许不克不及实现某些我们愿望的功效,并不是明天不成.我想来论坛的同伙更多的是抱着进修的目标,所以请临时把软件的瑕疵放一放,而不竭地,毫无偏看法去进步本身第三：从Ansys近两年的成长看,我信任我们期望的那些宜用功效,肯定会被完美.比方就我知道的：Ansys正在斟酌将Ansoft,Fluent等才收购的重量级软件也集成到WB中来.是以,我建议大家,在“幻想状况”到来前,不竭地进修进修再进修,从而争夺领先一步,步步领先！2：回想我所发的几个教程,其实很大程度上是想为同伙们抛砖引玉,引诱不熟习仿真软件的同伙懂得这个范畴——毕竟我们在这方面也太落伍了,许多行业根本没有这种意思.同伙们或许为不合的公司打工,但往后的临盆,何尝不都是用的我们中国人的资本.能勤俭点是一点,于公于私都不无大利——至少我们要知道可以怎么样将这些器械用于我们的设计吧.是以我真心的建议大家配合扶植这个板块,忘我的交换日常的心得,真正达到配合进步的目标.唉,不当心写多了.忘却了“少说多做”的原则,但想到确切是发自肺腑的文字,不忍删除,就以之与同伙们共勉吧——好累,抽根烟先！。

Advanced Engineering Solutions ICEMCFD Hexa Course Sijal AhmedBasic Level Create High Quality Hexa MeshesLecture 3 : Hexa MeshingSee DemoVertexEdgeFaceBlockPointCurveSurfaceVolume•Vertex color coding–Red →Point –Green →Curve –Black →Surface –Cyne →Internal•Edge color coding–Green →Curve –Black →Surface –Cyan →InternalCreate Block•3d bounding box •2d surface blocking •2d planner•3D block from vertices/faces ▪Hexa▪Quarter O-grid▪Degenerate or prism •2D block from verticesDegenerate or prism from 6 verticesQuarter O-grid from 6 verticesHexa from 8 verticesHexa from two facesExtrude Face(s)•Interactive•Select face and MMB whereyou want block•Fixed distance•Specify distance in normaldirection•Along the curve•Select curve and its endwhere you want to end theblockNumber of layers = 530 deg twist2d to 3d blocking •Translation•Rotation✓Choose origin✓Choose axis✓You can also create newparts from points and curvesAssociation•Vertex to point, curve or surface.•Edge to curve or surface.•Face to surface or part.•Edge color coding–Green →Curve –Black →Surface –Cyan →Internal•Vertex color coding–Red →Point –Green →Curve –Black →Surface –Cyne →InternalAll edges are associatedNo AssociationEach edge is associatedto corresponding curveO-GridFull O-GridMesh qualityHow to create O-gridFull O-gridHalf O-gridQuarter O-gridMerge VerticesPropagate MergeSelection of Blocks and Edge for CollapseSide 2 (head of arrow) params17 meshing laws curves/parts to edgesLinked bunchingScale sizes and refinementand refinement.Fraction are allowed whenyou want to coarse themeshfor refinementSelected blockFluent 1:2 RefinementCFX : 1 : 3 RefinementSplit Block •You can use following options:•Screen select•Prescribed point (most commonly used option)•Relative (on scale of 0-1, e.g. 0.5 implies 50% ofedge length)•Absolute (provide distance in units, e.g. in metersof length)•Hidden blocks•Extend split•Split on diagonal edge of O-grid will createanother o-Grid.Without splitMove Vertex•The following options are available for moving vertices:▪Move Vertex▪Set Location ▪Align Vertices ▪Align Vertices In-line ▪Set Edge Length ▪Move Face Vertices •You cannot move red vertex unless its association is changed•Vertex in green color can only slide along curve.•Vertex in black color can only slide over surface, if it is visible.•Vertex in cyne can move along the direction set by edge. •Vertex color coding–Red →Point–Green →Curve–Black →Surface–Cyne →InternalThe following options areavailable for editing block o Unsplit EdgeoLink Edge (link shape of one edge to other edge)o Unlink Edgeo Change Edge Split Type 17Source edge Target edgeMesh quality imporovedEdit Block•Most important options:→Modify O-Grid : Rescale Ogrid & reset Ogrid orthogonality →Modify block →Make periodic (use it with SetupMake periodic option •Use opposite vertices •Any subsequent split operation will make new vertices periodic too. •On axis choose same vertex twicePeriodic vertices▪Translate Blocks▪Rotate Blocks▪Mirror Blocks▪Scale Blocks▪Copy Periodic Blocking ▪Translate and RotateDelete Block•The Delete Block option allows you to delete the blocks from the topologyMonday, April 1, 201920Lecture 4 -Hexa Mesh & BlockingChecking Quality•Using the Quality Histogram–Determinant•Measurement of element deformation (squareness)•Most solvers accept > 0.1•Shoot for > 0.2–Angle•Element minimum internal angles•Shoot for >18 degrees–Aspect ratio–Volume–Warpage•Shoot for < 45 degrees–Many more metricsMonday, April 1, 201921Lecture 4 -Hexa Mesh & Blocking You can display elements in a given range byselecting the histogram barPre-Mesh Smooth & Check Blocks•Following options are available for Pre-Mesh smooth:–Quality –Orthogonality –Multi-block•Following options are available for check blocks:–Run Check/Fix–Fix Inverted Blocks etc。
