2012-2013九年级物理上学期期末试题三

2012—2013学年度上学期期末考试初 三 物 理一、单项选择题（每小题3分，共36分）1．下列测量仪器中，用来测量时间的是…………………………………………（ ）2.某中学生的信息档案中，错误．．的信息是…………………………………………( ) A.身高1.68mB.质量500kgC.体温36.5℃D.步行速度1m/s3.如图所示是地球同步通信卫星，卫星虽然围绕地球转动， 但我们却觉得它在空中静止不动，这是因为观察者所选择的 参照物是…………………………………………………（ ） A ．地球 B ．太阳 C ．月亮 D ．宇宙飞船4．下列关于光现象的说法中，错误．．的是……………（） A．人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大 B ．夜间行驶时车内不开灯，是为了避免车内景物通过车前玻璃成像，影响视野C ．光线垂直照射在平面镜上，入射角是0°D ．近视眼镜的镜片是凹透镜，对光起发散作用5．在用如图所示的“橡皮筋吉他”演奏时，下列说法正确的是………………（ ） A ．演奏时所用的力越大，“吉他”的响度就越大 B ．演奏时所用的力越大，“吉他”的响度就越小 C ．最细的琴弦产生的音调最低 D ．最粗的琴弦产生的音调最高D ．托盘天平和砝码C ．停表B ．温度计A ．刻度尺第3题图6．光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是…( )7.下列现象中，由于光的折射形成的是…………………………………………（ ）8．下列现象发生过程中，需要吸热的是……………………………………………( ) A ．初春，雪水在屋檐下形成冰锥 B ．盛夏，湿地中水的蒸发 C ．金秋，夜晚草叶上形成露珠 D ．寒冬，树枝上形成雾凇9.下列控制噪声的做法中，属于在传播过程中控制的是…………………………（ ）10.如图所示，工艺师把熔融的玻璃吹、拉成漂亮的工艺品的过程中，下列说法中 不正确．．．的是…………………………………………（ ） A.玻璃熔化中吸热，温度升高 B.玻璃的温度改变了，但质量没变C.玻璃属于非晶体D.玻璃的形状改变了，质量也改变了11．有甲、乙两块金属，甲的密度与乙的密度之比是1∶3，乙的质量是甲的质量的2倍，那么甲、乙的体积之比是……………………………………………………………（ ） A.6∶1 B.1∶6 C.2∶3 D.3∶212.学习了密度知识后，几位同学总结出的下列说法正确的是……………………（ ） A.一块砖切成体积相等的两块后，砖的密度变为原来的一半 B.铁的密度比铝的密度大，表示铁的质量大于铝的质量 C.铜的密度是8.9×103kg/m 3，表示lm 3铜的质量为8.9×103kg D.密度不同的两个物体，其质量一定不同铅笔在水面折断 “鸟巢”水中倒影 影子 小孔成像 A B C DA .汽车排气管 安装消声器 C .公路旁设置 声音屏障B .强噪音环境 工作戴耳罩D .电子阅览室内 禁止大声说话二、非选择题（13—30题，共计64分）13．（3分）完成下面的单位换算：（1）3m ＝_______cm ；（2）1h ＝ min ；36km/h ＝ m/s 。

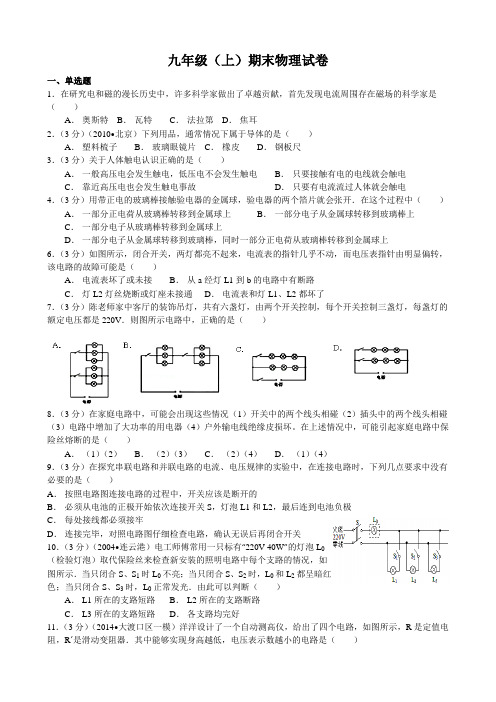

九年级（上）期末物理试卷一、单选题1．在研究电和磁的漫长历史中，许多科学家做出了卓越贡献，首先发现电流周围存在磁场的科学家是（）A．奥斯特B．瓦特C．法拉第D．焦耳2．（3分）（2010•北京）下列用品，通常情况下属于导体的是（）A．塑料梳子B．玻璃眼镜片C．橡皮D．钢板尺3．（3分）关于人体触电认识正确的是（）A．一般高压电会发生触电，低压电不会发生触电B．只要接触有电的电线就会触电C．靠近高压电也会发生触电事故D．只要有电流流过人体就会触电4．（3分）用带正电的玻璃棒接触验电器的金属球，验电器的两个箔片就会张开．在这个过程中（）A．一部分正电荷从玻璃棒转移到金属球上B．一部分电子从金属球转移到玻璃棒上C．一部分电子从玻璃棒转移到金属球上D．一部分电子从金属球转移到玻璃棒，同时一部分正电荷从玻璃棒转移到金属球上6．（3分）如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）A．电流表坏了或未接B．从a经灯L1到b的电路中有断路C．灯L2灯丝烧断或灯座未接通D．电流表和灯L1、L2都坏了7．（3分）陈老师家中客厅的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则图所示电路中，正确的是（）8．（3分）在家庭电路中，可能会出现这些情况（1）开关中的两个线头相碰（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中保险丝熔断的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（4）9．（3分）在探究串联电路和并联电路的电流、电压规律的实验中，在连接电路时，下列几点要求中没有必要的是（）A．按照电路图连接电路的过程中，开关应该是断开的B．必须从电池的正极开始依次连接开关S，灯泡L1和L2，最后连到电池负极C．每处接线都必须接牢D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关10．（3分）（2004•连云港）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A． L1所在的支路短路B． L2所在的支路断路C． L3所在的支路短路D．各支路均完好11．（3分）（2014•大渡口区一模）洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R´是滑动变阻器．其中能够实现身高越低，电压表示数越小的电路是（）12．（3分）（2009•贵阳）如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A． 12W B．4W C． 8W D． 2W二、填空题13．（2分）家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟_________（选填“火线”或“零线”）接触造成的．对人体的安全电压是_________V．16．（2分）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是_________（选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由于铅笔芯的导电性变_________（选填“强”或“弱”），这样可能使电脑无法识别．17．（2分）近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将_________，在该处消耗的电功率将_________，会产生局部过热，引发火灾（选填“减小”或“增大”或“不变”）18．（2分）一只标有3000R/kW•h的电能表测量一盏灯泡的功率值，该灯单独工作时发现在3分钟时间内电能表的转盘（盘的边缘有个红点）转了15圈，则这段时间内电流做功_________kW•h，此时这盏灯的功率为_________W．19．（2分）如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．开关均闭合，P在a端时，电流表的示数是_________A，若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路消耗的最小电功率是_________W．20．（2分）下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与_________的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是____欧．21．（2分）如图电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36瓦；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R2消耗的功率为2瓦，R1消耗的功率为4瓦．则灯L的额定功率_ __瓦，当开关S1、S2都断开时，电路消耗的总功率为__ 瓦．22．（2分）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．三、实验与探究23．（6分）（1）小明家在装修房子时，想新增加一个电源插座和一盏电灯，以供新买的电脑使用．为连好电路，他先画出了图1所示的草图．请你帮小明完成此电路图．（2）如图2所示，请你在“○”内填上电流表或电压表符号，使两灯均能正常发光．24．（7分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想： ①导体的电阻与导体的长度有关 ②导体的电阻与导体的横截面积有关 ③导体的电阻与导体的材料有关实验室提供了4根电阻丝，规格、材料如下表 为了验证上述猜想，他们设计了如下图所示的实验电路．（1）为了验证上述猜想①，应该选用编号为 _________ 两根电阻丝进行实验；如果选用编号为A 、C 两根电阻丝进行实验，是为了验证猜想_________ （填序号）；如果选用编号为A 、D 两根电阻丝进行实验，是为了验证猜想 _________ （填序号）．分别将A 和D 两电阻丝接入电路中M 、N 两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， _________ ．（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 _________ （选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 _________ 了输电线的电阻，从而可以 _________ 输电线上的电能损失（选填“增大”或“减小”）．25．（4分）在“测定小灯泡的额定功率”的实验中，实验器材如图1所示，小灯泡额定电压为2.5V ，额定功率为1W 左右．（1）请用笔划线代替导线，将图1中实物电路连接完整（2）小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了．出现这种现象，是由于在连接电路前开关处于 _________ （选填“断开”或“闭合”）状态，实验前滑动变阻器置于最大阻值处的作用是 _________ ．（3）闭合开关、移动滑片P 至电压表的示数如图2所示，其读数为 _________ V ；要获得小灯泡额定功率的数据，滑片P 应向 _________ （选填“A ”或“B ”）移动．26．（6分）小明设计了一种测量未知电阻R x 的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A 、B 两点间接入的元件每次只能是电阻箱或未知电阻R x ． （1）请你帮他完成相关实验内容： ①将 _________ 接入A 、B 两点间；编号 材料 长度/m 横截面积/mm 2A 镍铬合金 0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金 0.5 1.0 D锰铜合金0.50.5②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下_________；③断开开关，取下A、B间的元件，将_________接在A、B两点间；④闭合开关，调节_________，使_________；⑤读出_________，即可知道R x的阻值．（2）小明测量电阻R x的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是_________．A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中串联的两个电阻D．用磁感线的疏密程度表示磁场的强弱．四、论述计算题27．（6分）如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A．求：（1）电压表V1的示数U1（2）电阻R2的阻值．28．（6分）如图为某品牌的即热式电热水器，具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点．表一为该电热水器的部分技术参数．（1）该热水器的电阻为_________欧；（2）该热水器在额定电压下使用20分钟，热水器消耗的电能为多少？（3）铜芯线长期负载电流与导线横截面积的关系见表二，通过计算说明安装电热水器时，至少应选择哪种型号的铜芯导线？29．（8分）图1是测量高于湖水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平．已知电源电压恒为6V，小灯泡标有“2V 2W”字样（灯丝电阻不变）．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=）．求：（1）小灯泡的电阻．（2）湖水水位高于警戒水位多少米时，灯泡正常工作．（3）将电流表改为水位计，水位计的刻度是否均匀，说明理由．2012-2013学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷参考答案与试题解析一、单选题（每小题3分，共36分，每小题给出的四个选项中，只有一个选项是正确的．多选、不选或错选均不得分．）1．（3分）（2011•聊城）在研究电和磁的漫长历史中，许多科学家做出了卓越贡献，首先发现电流周围存在磁场的科学家是（）A．奥斯特B．瓦特C．法拉第D．焦耳考点：物理常识．专题：应用题．分析： 1820年丹麦的物理学家奥斯特，首先发现了电流的磁效应．解答：解：在研究电和磁的漫长历史中，许多科学家做出了卓越贡献，首先发现电流周围存在磁场的科学家是奥斯特．故选A．点评：本题考查了：电流磁效应的发现，考查了物理学史方面的知识，是一道基础题．2．（3分）（2010•北京）下列用品，通常情况下属于导体的是（）A．塑料梳子B．玻璃眼镜片C．橡皮D．钢板尺考点：导体；绝缘体．分析：根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．解答：解：塑料、玻璃、橡皮是绝缘体，钢板尺是导体．故选D．点评：本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．3．（3分）关于人体触电认识正确的是（）A．一般高压电会发生触电，低压电不会发生触电B．只要接触有电的电线就会触电C．靠近高压电也会发生触电事故D．只要有电流流过人体就会触电考点：触电危害及常见的触电类型与预防．专题：应用题；电与热、生活用电．分析：触电是指有电流通过人体，且电流超过人的承受能力时，对人造成伤害的现象．是否触电要看是否电流通过人体形成了回路．据此来对各选项中的描述进行分析．解答：解：A、触电包括高压触电和低压触电，当人接触大于36V电压时，都能发生触电事故，故不合题意；B、人体安全电压是不超过36V的电压，人接触电源电压不超过36V的电路，不会触电．故B不符合题意．C、根据安全用电原则可知，不靠近高压电，因此高压不只是接触才会发生触电事故，就是靠近它也会发生触电事，例如高压电弧触电、跨步电压触电，故C符合题意；D、有电流通过人体，但电流非常小时，不会发生触电事故，如干电池的电流、测电笔使用时的电流等，故不合题意．故选C．点评：本题考查了对触电现象的理解．要知道安全用电器常识．4．（3分）用带正电的玻璃棒接触验电器的金属球，验电器的两个箔片就会张开．在这个过程中（）A．一部分正电荷从玻璃棒转移到金属球上B．一部分电子从金属球转移到玻璃棒上C．一部分电子从玻璃棒转移到金属球上D．一部分电子从金属球转移到玻璃棒，同时一部分正电荷从玻璃棒转移到金属球上考点：验电器的原理及使用．专题：应用题．分析：一般情况下物体不带电显中性，当物体失去电子因缺少电子带正电，当物体得到电子因多余电子带负电．中性物体，带正电物体，带负电物体夺得电子的本领是：带正电物体夺得电子的本领大于中性的物体，中性物体夺得电子的本领大于带负电的物体．解答：解：原来金属球不带电，对外显中性，金属球与带正电的玻璃棒接触时，带正电物体夺得电子的本领大于不带电的金属球，带正电的玻璃棒夺得电子，一部分电子从金属球转移到玻璃棒上．故选B．点评：解决本题要掌握摩擦起电的实质及物体不带电、物体带正电、物体带负电时夺得电子本领的强弱．5．（3分）（2013•泰宁县质检）关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极考点：磁场；磁感线及其特点．专题：错解分析题；磁现象、电生磁．分析：（1）磁性是指一些物体具有吸引铁、钴、镍等磁性物质的性质，具有磁性的物体称为磁体．（2）磁体周围存在磁场，磁体之间的相互作用就是通过磁场实现．（3）在磁体的周围存在着磁场，为了形象直观地描述磁场而引入磁感线的．（4）磁感线的方向在磁体的外部，从磁体的北极出发，回到南极．解答：解：A、磁体能够吸引铁、钴、镍等物质，不能吸引铝，故A错；B、磁体周围存在磁场，磁场是客观存在的物质，磁体对处于其磁场内的磁性物质有磁力的作用．故B正确．C、根据课本中的相关基础知识可知，为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线．故C错．D、在磁体的外部，磁感线从磁体的N极出发，回到S极．故D错．故选B．点评：此题考查了磁体、磁性、磁感线、磁场等有关磁知识，是一道基础题．6．（3分）如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）A．电流表坏了或未接B．从a经灯L1到b的电路中有断路C．灯L2灯丝烧断或灯座未接通D．电流表和灯L1、L2都坏了考点：电流表、电压表在判断电路故障中的应用．专题：应用题．分析：要解答此题需掌握电路短路和断路的区别．电路短路时，电路中仍有电流，用电器能工作．电路断路时，电路中无电流，用电器不工作．电流表、电压表在电路中的不同特征来判断．解答：解：A、电流表坏了或未接，电路断路，电路中无电流，电表都无示数．不合题意．B、两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，说明电压表所测那部分电路断路，电压表与电路串联，分担绝大部分电压，示数很大．符合题意．C、灯L2灯丝烧断或灯座未接通，电路断路，电路中无电流，电表都无示数．不合题意．D、电流表和灯L1、L2都坏了，电路断路，电路中无电流，电表都无示数．不合题意．故选B．点评：此题考查了电压表在电路中的作用来判断电路故障．当电压表所测那部分电路发生断路，电压表会与其它部分电路串联，分担电源电压．要会运用．7．（3分）陈老师家中客厅的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则图所示电路中，正确的是（）A．B．C．D．考点：串、并联电路的设计．专题：应用题；电流和电路．分析：每盏灯的额定电压均为220V说明每盏灯之间是并联，若是串联，灯泡不能正常发光，每个开关控制三盏灯说明每个开关应控制三个灯泡位于相应的干路据此判断选项即可得出答案．解答：解：由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路；结合选项可知A符合题意，BCD不符合题意．故选A．点评：本题考查了家庭电路各用电器的连接，在做题时要抓住关键点“家用电器电器之间都是并联”．8．（3分）（2008•攀枝花）在家庭电路中，可能会出现这些情况（1）开关中的两个线头相碰（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏在上述情况中，可能引起家庭电路中保险丝熔断的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（4）考点：家庭电路电流过大的原因．专题：压轴题．分析：家庭电路中电流过大，会使保险丝熔断．其原因主要有两种，一是用电器短路，二是用电器的总功率过大．根据各种情况中的现象，进行判断．解答：解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．（2）会导致用电器短路，会导致电流过大．（3）会导致用电器的总功率过大，会导致电流过大．（4）户外线短路，不会烧毁家庭电路中的保险丝．故选B．点评：本题考查学生对家庭电路中电流过大原因的掌握情况，需要从具体问题入手，分析原因究竟是短路还是用电器总功率过大．9．（3分）在探究串联电路和并联电路的电流、电压规律的实验中，在连接电路时，下列几点要求中没有必要的是（）A．按照电路图连接电路的过程中，开关应该是断开的B．必须从电池的正极开始依次连接开关S，灯泡L1和L2，最后连到电池负极C．每处接线都必须接牢D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关考点：实物的电路连接．专题：实验题；电流和电路．分析：连接电路时，开关应断开；每处连线必须接牢；连接完电路时，要检查电路连接是否正确．解答：解：A、按照电路图连接电路的过程中，为保护电路，开关应该是断开的，说法正确，不符合题意；B、连接实物电路图时，只要把开关S、灯泡L1和L2接入电路即可，没有必要一定从正极出发回到负极，也可从负极出发回到正极，说法错误，符合题意；C、每处线都必须接牢，说法正确，不符合题意；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，说法正确，不符合题意；故选B．点评：本题考查了探究串联电路和并联电路的电流、电压规律实验的注意事项，是一道基础题目．10．（3分）（2004•连云港）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好考点：家庭电路的故障分析．专题：应用题；压轴题．分析：将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．解答：解：A、当只闭合S、S1，当L0不亮时，说明电路是断路状态．L1所在支路断路，故A错误．B、当只闭合S、S2时，L0和L2都呈暗红色，说明L0与L2是串联，两个灯得到的电压小于220V，故不能正常发光．L2应该是好的，故B错误．C、当只闭合S、S3时，L0正常发光，说明L3所在支路短路时，校验灯正常发光，故C正确．D、L1所在支路断路、L3所在支路短路、L2应该是好的，故D错误．故选C．点评：本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种发光情况得出电路是否存在故障．11．（3分）（2014•大渡口区一模）洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R´是滑动变阻器．其中能够实现身高越低，电压表示数越小的电路是（）A．B ．C．D．考点：欧姆定律的应用；滑动变阻器的使用．专题：压轴题．分析：分析电路图，先确认R与R'的连接方式，再确定电压表测量的是哪个电阻两端的电压，最后根据滑动变阻器的变阻原理和串联电路的分压关系判断．解答：解：A、由电路图可知：滑动变阻器和定值电阻串联，电压表测电源电压，示数不变．故A错误．B、由电路图可知：电压表串联在电路中，电路无电流通过，电压表示数为电源电压，不变化．故B错误．C、由电路图可知：滑动变阻器和定值电阻串联，电压表测滑动变阻器的电压，身高越低，滑动变阻器阻值越小，电压表示数越小．故C正确．D、由电路图可知：滑动变阻器和定值电阻串联，电压表测定值电阻电压，身高越低，滑动变阻器阻值越小，电压表示数越大，故D错误．故选C．点评：本题考查了滑动变阻器的使用、并联电路的电压特点、串联电路的分压关系、电压表的使用，涉及到了电路动态分析，属于难题；串联分压，阻值越大分得的电源电压就越大．12．（3分）（2009•贵阳）如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A．12W B．4W C．8W D．2W考点：电功率的计算．专题：计算题；压轴题；方程法．分析：已知电源电压不变、R0的阻值不变．利用滑动变阻器滑片滑动时对应的电压表和电流表示数得出等式U=R0I+U滑动变阻器，可解得R0的值，利用电功率计算公式计算出R0两种情况下的电功率，则可求得R0的电功率改变量．解答：解：设电源电压为U，则根据题意得U=U0+U滑1=R0I1+U滑1=0.4A•R0+8V ①U=U0′+U滑2=R0I2+U滑2=0.6A•R0+6V ②由①②两式解得R0=10Ω则定值电阻R0的电功率改变量△P=P0′﹣P0=I22R0﹣I12R0=（0.6A）2×10Ω﹣（0.4A）2×10Ω=2W 故选D．点评：本题考查的是电功率的计算公式P=UI=I2R，利用已知量无法直接求得其他的量，所以运用了列方程组的方法．二、填空题（每空1分，共20分）13．（2分）（2011•齐齐哈尔）家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟火线（选填“火线”或“零线”）接触造成的．对人体的安全电压是不高于36V．考点：触电危害及常见的触电类型与预防；电压．专题：压轴题；定性思想．分析：单相触电是站在地上，直接或间接接触火线，属于单相触电．双相触电是一端接触火线，一端接触零线，属于双相触电．对人体的安全电压是不高于36V．解答：解：根据分析中的定义知，单相触电和双相触电都是直接或间接接触火线，人加在220V电压下，发生的触电事故．对人体的安全电压不高于36V．故答案为：火线；不高于36．点评：掌握触电类型和触电原因．掌握照明电路电压、人体安全电压等，有时这些电压在题目中是隐含条件，注意挖掘．正确理解不高于的意思．14．（3分）我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h．磁悬浮列车是利用同名（选填“同名”或“异名”）磁极的相互排斥来实现列车悬浮的，信鸽具有卓越的航行本领，它能从2000Km以外的地方飞回家里，鸽子在飞行时是靠地磁场来导航的．考点：磁极间的相互作用；地磁场．。

图52012——2013学年上期九年级物理期末试卷题号 一 二 三 四 五 总分 分数一、填空题（每空1分，15共）1、夏季，很多大型沙石车辆为了防止爆胎，在行驶中采用喷头不停地向轮毂洒水，利用水的__________（填“物态变化名称”）吸热来降温。

2、四冲程汽油机的转速为3600r/min,如果做功冲程每次对外做50J 的功，那么该汽油机的功率为________W 。

3、在图2所示的电路中，电阻R 1=4Ω，R 2=2Ω，电源电压保持不变。

当开关S 1、S 3，断开，S 2闭合时，电流表的示数为0.5A ；当开关S 1、S 3，闭合，S 2断开时，电流表的示数为______A 。

．4、现在市场上出现了一种“不用电池的手电筒”（如图3），这种手电筒中有一段固定的螺线管和一块磁铁．使用时只要用力来回摇动手电筒，磁铁就会穿过螺线管来回快速运动，一段时间后，闭合开关，手电筒中的灯泡就会发光．这种手电筒产生电能时应用到了________现象，其能量转化是________能转化为________能；5、小明用测电笔接触家里的电冰箱的外壳时，发现测电笔的氖管会发出辉光，这说明电冰箱的外壳跟________线相通，为了防止发生触电事故，应该把电冰箱的外壳_________。

6、定值电阻甲、乙的电流与电压关系如图（4）所示，当乙的电压为2.0V 时，电功率是________W;甲的电阻________乙的电阻（选填“大于”、“小于”或“等于”）。

7、给自行车打气时，打气筒壁会发热，这是通过____________的方式改变物体的内能。

8、如图5所示电路中，电源电压保持不变，当开关S 由断开到闭合时，电流表A 的示数将 ，电压表V 1的示数将 .（填“变大”、“变小”或“不变”）9、灯L1标有“8V ，2W ”，L2标有“12V ，？W ”（额定功率标记不清）。

现将两灯串联后接到12V 的恒定电源上，灯L1两端的电压为8V ，则灯L2的实际功率为_____w,额定功率是______ w. 二、选择题（每小题2分，共16分）在每个小题的选项中，只有一个选项符合题目要求，请将其序号填入下面的答案栏中．．．．．．．．．．．．．．。

九年级物理2012-2013学年度上学期期末考试试题一、单项选择题（每题2分，共24分）1．在“用托盘天平测物体质量”时，某同学用已调节好的天平在此测物体质量过程中，通过增、减砝码后，发现指针在分度标牌的中央刻度线左边一点，这时他应该A ．把横梁右端螺母向右旋出一些B ．把横梁右端螺母向左旋进一些C ．把天平右盘的砝码减少些 D．向右移动游码2．关于摩擦力的说法中不正确的是A ．相互接触的物体间一定有摩擦力B ．两物体保持相对静止时也有可能有摩擦力C ．摩擦力的方向不一定与物体运动的方向相反D ．只有接触才有可能产生摩擦3．一个原来处于平衡状态的杠杆，如果再作用一个力后杠杆仍然平衡，则此力A ．只能作用在动力的作用点上B ．只能作用在阻力的作用点上C ．只能作用在支点上D ．作用在杠杆的任意一点上，而力的作用线通过支点4．在2008北京奥运圣火传递活动中，现场某记者同时拍下了固定在地面上随风飘动的旗帜和附近的甲、乙两火炬照片，如图所示，根据它们的飘动方向，可以判断下列说法正确的是A ．甲火炬一定静止B ．乙火炬一定向左运动C ．乙火炬一定静止D ．甲火炬一定向右运动5．关于静止在水平地面上的汽车，以下说法正确的是A ．车处于静止状态，它没有惯性B ．车处于静止状态，所受的力是平衡力C ．车处于静止状态，所以不受力的作用D ．车处于静止状态，是因为它只受到摩擦力6．下列现象与原因分析，错误的是A ．高压锅容器将食物煮熟——液体表面气压增大，液体沸点升高B ．台风掀开屋顶的瓦——屋内外空气的流速不同，压强不同C ．软包装饮料吸管一端做成尖形——减少受力面积，增大压强 甲乙D ．托里拆利实验测出的大气压值比真实值小——玻璃管倾斜7．氢气球下面细线悬挂一个重物匀速上升，若细线突然断裂，则重物将A ．不再受力B ．保持原速度一直上升C ．立即下落D ．先上升后下落8．关于浮沉条件的应用，下列说法正确的是A ．潜水艇上浮过程中受到的浮力变大B ．气象用的探测气球里所充气体的密度小于空气的密度C ．密度计上的刻度示数从下向上是逐渐变大的D ．轮船从海里驶向内河，船体会上浮一些9．篮球是大家喜欢的运动，有关篮球下列说法中正确的是A ．抛出去的球，上升时受到平衡力的作用B ．拍球时手感到疼，说明力的作用是相互的C ．球出手后，继续运动，是受到推力的作用D ．飞行中的球会落向地面是由于球具有惯性10．用一只量筒、水、一根细针做实验，来测木块的某些物理量，下列说法中正确的是A ．只能测木块的体积B ．只能测木块的浮力C ．只能测木块的体积、质量、密度D ．木块的体积、密度、质量、浮力都能测11．在中考体能测试中，某同学选择跳绳，他在1min 内跳了120次，每次跳离地面的高度为5cm 。

2012—2013学年度第一学期期末统一质量检测九年级物理试题［三］（本试题满分：100分，答题时间：90分钟）真情提示：亲爱的同学，欢迎你参加本次考试，祝你答题成功！ 卷（I ）物理小知识（满分30分）一、单项选择题（本题满分20分，共10个小题，每小题2分）： 1、用绳子系住水桶，手握绳子从井中提水，手受到竖直向下的拉力，此拉力的施力物体是（ ） A 、绳子 B 、桶 C 、地球 D 、手 2、你在上体育课时，遇到了一些场景，并联想到学过的物理知识。

下列联想错误．．的是：A ．“扔铅球，铅球在空中飞行是因为受到手的推力B ．“跳远助跑”时利用了惯性的道理C ．“踢足球”时利用了力使物体运动状态发生改变的道理D ．“单杠表演”时手上搓镁粉利用了增大摩擦的道理 3、只有量筒，要取出21g 汽油（ρ汽油＝0.7Х103kg/m 3），下列论述正确的是（ ）A 、在量筒中量出体积为7cm 3的汽油B 、在量筒中量出体积为21cm 3的汽油C 、在量筒中量出体积为30cm 3的汽油D 、单用量筒是做不到的，还必须有天平4、如图，采用减小受力面积的方法增大压强的事例是（ ）5．如图2所示，将一本英汉字典放在水平桌面上，它们之间存在的力有：①书的重力；②书对桌面的压力；③桌面对书的支持力； ④桌子的重力。

以上几个力中为一对平衡力的是：（） A ．③与④ B ．②与③C ．②与④D ．①与③6、如图所示，将同一个木块，分别放入水、酒精、水银中，如图所示，则木块所受到的浮力（ ）Ａ、F 甲＜F 乙＝F 丙 B 、F 甲＞F 乙＞F 丙C 、F 甲＜F 乙＜F 丙D 、F 甲＝F 乙＝F丙关于液体的判断正确的是（ ）A 、甲是水银B 、甲是酒精C 、丙是酒精D 、丙是水银7、下面是一些同学们对身边的一些物理量值的估计，其中基本符合实际情况的是 ()A 、教室地面到天花板的高度大约为5mB 、成人正常步行的速度大约为1.2m ／sC 、一位体重正常的中学生的质量大约为200kgD 、用手把2个鸡蛋举高1m ，手对鸡蛋做的功大约为10J 8、下列知识树正确的是（ ）A 定义B 不受力 物理意义：做功的多少 不变功率 公式：P=W/t 物体运动状态 受平衡力单位：W 变化： 受不平衡力C 证明：马德堡半球实验D 、 与压力有关滑动摩擦 大气压强 变化：随高度增大而减小 摩擦 与物体表面积大小有关活塞式抽水机 滚动摩擦：在相同情况下，比滑动摩擦要小 应用： 离心泵 9、宇航员在太空中工作时，不可能发生的是：A 、将衣服的灰尘拍下B 、用钢笔在纸上写字C 、可以用吸管喝饮料D 、可以轻易拿起很重的物体 10、如图所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前，能正确反应弹簧测力计示数F 和圆柱体下表面到水面距离h 的关系图是二、不定项选择题（本题满分10分，共5个小题）：每小题至少有一个答案是正确的 ）2．回顾所用的科学方法，下列说法不正确的是 A ．找出固体、液体、气体的相同点和不同点，是利用比较法 B ．在研究压力作用效果与受力面积的关系时，要保证压力大小不变，这是控制变量法 C ．我们知道功率表示做功的快慢。

2012-2013学年度第一学期教学质量自查九年级物理试卷（评分标准）一、选择题（请把正确选项的字母填写在下面的表格中，每小题3分，共30分） 题次 1 2 3 4 5 6 7 8 9 10 选项CBADACBBBD二、填空题（每空1分，共18分） 11．变小；不变；变小 12．吸引；张开；同种13．奥斯特（或电流磁效应或电生磁）；磁场；电流方向 14．如图1所示（标出错误1分，改正错误1分）；L 2开路15．机械；C ；压缩 16．0.28；1.4；5三、作图题（本大题共7分）17．如图2所示 （共2分，电路结构有错、标错字母均不得分,不标字母扣1分。

） 18．如图3所示（共2分，正确标出N 、S 极得1分，正确画出磁感线得1分。

） 19．如图4所示（共3分，电流表、电压表正负接线柱接错共扣2分；滑动变阻器接错扣1分；电表量程不作要求；电表串并接错得0分）四、实验题（共20分） 20．（本题共7分）（1）匀速（1分) （2）0.4（1分）；74%（1分） （3）b (2分)（4）增大物重（增大钩码重力）（1分）；小 (1分) 21．（本题共6分）（1）定值电阻R 1（1分）；滑动变阻器（1分）；电压表（1分）（2）电阻一定时，电流与电压成正比（或“ 电阻一定时，电压越大，电流越大”、不写“电阻一定”均不给分）（2分） （3）25（1分） 22．（本题共7分）（1）N （或“北”）（1分）（2）不能（1分）；没有控制电流大小一定（1分） （3）b ; c (或c ; b)（1分）图2图4L 2A L 1 图3图 1（4）选用图a 装置，不调节滑动变阻器的滑片（1分）；取出铁钉，分别插入粗细不同的铁芯（1分）；闭合开关后记录吸引大头针的数量（1分）；分析比较得出结论。

五、计算题（共13分） 23．（本题共6分） 解：（1）根据欧姆定律RUI =R 1两端的电压： 111R I U = …………… （1分） =0.6A ×3Ω=1.8V …………… （1分）(2)R 1与R 2并联，通过R 2的电流A A A I I I 3.06.09.012=-=-= …………… （1分）R 2两端的电压V U U 212== …………… （1分） 则R 2的阻值是： 222I U R =…………… （1分） 63.08.1==AVΩ …………… （1分） 答：(1)R 1两端的电压是1.8V ；（2）R 2的阻值是6Ω. 24．（本题共7分） 解：(1)正常推力对舰载机做的功FS W =……… （1分）J m N 851025.110001025.1⨯=⨯⨯= ………（1分）(2)s=vt …………（1分）=680m/s ×10s=6800m …………（1分）W=Fs=1.28×105N ×6800m=8.704×108J …………（1分） 最大推力做功的功率tWP =…………（1分） =⨯=sJ 1010704.88W 710704.8⨯ …………（1分）答：牵引力对车做的功为1.8×107J ，牵引力对车做功的功率为6×104W 。

西平县谭店二中张科QQ：5820439932012---2013九年级物理第一学期期末测试卷三一、单项选择题(每小题2分，共2０分)1．下列数值最接近实际情况的是A．初中生的体重约为50N B．人步行的速度约为20m/sC．课桌的高度约为80cm D．正常人10次脉搏的时间约为1min2、如图1所示的四种简单机械中，属于费力杠杆的是：3、下列说法中正确的是：Ａ．机械效率越高，机械做功一定越快Ｂ．做功越多的机械，机械效率一定越高Ｃ．功率越大的机械做功一定越多Ｄ．做功越快的机械，功率一定越大4、下列关于自行车增大摩擦或减小摩擦的说法，哪个是错误的？A．轮胎上做有凸凹不平的花纹，是为了增大摩擦B．刹车时用力捏刹车柄是为了增大摩擦C．往车轮轴承上加润滑油是为了减小摩擦D．车轮上装有滚动轴承，是为了增大摩擦5．现代汽车除了前、后排座位都有安全带外，还安装有安全气囊系统，这主要是为了减轻下列哪种情况出现时，可能对人身造成的伤害A．汽车速度太慢B．汽车转弯C．汽车突然启动D．汽车前端发生严重撞击6．对静止在水平桌面上的文具盒来说，下列说法中正确的是A．它对桌面的压力与桌面对它的支持力是平衡B．它对桌面压力的大小等于它所受重力的大小C．因为它处于静止状态，所以它没有惯性D．它不会自动沿桌面滑动，是因为受到摩擦力7．体重为490N的某同学用双手握住竖直的木杆匀速上攀，那么A．他所受的摩擦力等于490N，方向竖直向下B．他所受的摩擦力等于490N，方向竖直向上C．他所受的摩擦力大于490N，方向竖直向下D．他所受的摩擦力小于490N，方向竖直向上８．甲、乙两列火车在两条平行的铁轨上匀速行驶，两车交汇时，甲车座位上的乘客从车窗看到地面上的树木向北运动，看到乙车向南运动．由此可判断A．甲、乙两车都向南运动B．甲、乙两车都向北运动C．甲车向南运动，乙车向北运动D．甲车向北运动，乙车向南运动９．王伟老师经常引导学生利用身边的生活用品做实验，通过动手动脑，学习物理知识，揭示物理规律．下图9面的实验(图4)不是揭示流体压强与流速关系的实验是１０．目前，制造中国自己航母的呼声越来越高，如图5所示是某位网友提供的中国航母的设想图。

初中三年级期末考试物 理 试 卷2013-1-20(全卷满分100分，考试时间90分钟)一、选择题（共32分，每小题2分。

各小题给出的选项中只有一个符合题目要求，请将符合要求的选项填在下面的表格内）1．物理学的发展有力的推动人类文明进程，在物理学发展的漫长历程中，不少前辈作出了卓越的贡献，其中总结出万有引力定律和惯性定律的科学家是 （ ） A ．牛顿 B.欧姆 C.帕斯卡 D.阿基米德2．下列说法正确的是 （ ） A.一般分子的直径小于1nm B.蛋白质分子的直径比病毒分子的直径大C.纳米科学技术是纳米尺度，即1nm 的科学技术D.纳米技术是研究天体尺度的最前沿技术3．如图1所示各对力相互平衡的是 （ ）4．下列生活实例中属于增大压强的是 ( ) A ．滑雪运动员穿着的滑雪板 B ．铁路的钢轨下面放着一根根枕木 C ．箭的前端制作得很尖 D ．沙漠里的越野车装有宽大的轮子 5．在实验和生活实际中，经常要进行“估测”．下面是小明估测的一些数据， 你认为其中不正确的是 ( )2 F 12 2F 1F 1图1A ．教室里的课桌高约90cmB ．一个中学生的体重约500NC ．人正常步行的速度约1.2m ／sD ．一个鸡蛋的质量约为300g6．如图2所示，气流通过机翼上下表面时，比较机翼上下a 、b 两点的流速压强（ ） A ．a 点的空气流速大，压强大 B ．a 点的空气流速大，压强小 C ．b 点的空气流速大，压强大 D ．b 点的空气流速大，压强小7．在湖水中划船时，使船前进的动力是（ ） A ．桨对水的推力B ．水直接对船的推力C ．人对船的推力D ．水对桨的推力8．用6N 的水平拉力，使小车在水平桌面上做匀速直线运动，现将拉力撤掉，小车在桌上做减速运动，此时小车受的摩擦力是 ( ) A ．6NB ．0C ．大于6ND ．小于6N 但大于09．下列说法正确的是 ( ) A ．物体运动的速度越大，它受到的动力越大，惯性也越大 B ．骑自行车的人上坡前加紧蹬几下车子，这是为了增大惯性C ．若运动的物体不受任何力的作用，它的速度将慢慢变小，最终停下来D ．速度是描述物体运动快慢的物理量10．如图3中属于费力杠杆的是 （ ）11．如图4所示两支相同的试管盛有液体，甲管竖直放置，乙管倾斜放置，两管的液面相平，则两管中的液体对管底压强的大小关系是 （ ） A.p 甲＞p 乙 B.p 甲＜p 乙C.p 甲=p 乙D.上述三种情况都有可能b 图2 图312．把一小球放人盛满酒精(ρ酒精＝0.8×103kg ／m 3)的溢水杯中它漂浮在液面上，从杯中溢出8g 酒精；若将该小球放人盛满水的溢水杯中，则从杯中溢出水的质量 ( )A ．等于8gB ．大于 8gC ．小于8gD ．无法判断13．如图5所示，用钓鱼杆钓鱼的时候，鱼钩已经钩住了鱼，鱼还在水中时，感觉鱼很轻，刚把鱼从水中拉离水面就感觉鱼变“重”了。

九年级（上）期末物理试卷一、单选题1．在研究电和磁的漫长历史中，许多科学家做出了卓越贡献，首先发现电流周围存在磁场的科学家是（）A．奥斯特B．瓦特C．法拉第D．焦耳2．（3分）（2010•北京）下列用品，通常情况下属于导体的是（）A．塑料梳子B．玻璃眼镜片C．橡皮D．钢板尺3．（3分）关于人体触电认识正确的是（）A．一般高压电会发生触电，低压电不会发生触电B．只要接触有电的电线就会触电C．靠近高压电也会发生触电事故D．只要有电流流过人体就会触电4．（3分）用带正电的玻璃棒接触验电器的金属球，验电器的两个箔片就会张开．在这个过程中（）A．一部分正电荷从玻璃棒转移到金属球上B．一部分电子从金属球转移到玻璃棒上C．一部分电子从玻璃棒转移到金属球上D．一部分电子从金属球转移到玻璃棒，同时一部分正电荷从玻璃棒转移到金属球上6．（3分）如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）A．电流表坏了或未接B．从a经灯L1到b的电路中有断路C．灯L2灯丝烧断或灯座未接通D．电流表和灯L1、L2都坏了7．（3分）陈老师家中客厅的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则图所示电路中，正确的是（）8．（3分）在家庭电路中，可能会出现这些情况（1）开关中的两个线头相碰（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中保险丝熔断的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（4）9．（3分）在探究串联电路和并联电路的电流、电压规律的实验中，在连接电路时，下列几点要求中没有必要的是（）A．按照电路图连接电路的过程中，开关应该是断开的B．必须从电池的正极开始依次连接开关S，灯泡L1和L2，最后连到电池负极C．每处接线都必须接牢D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关10．（3分）（2004•连云港）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A． L1所在的支路短路B． L2所在的支路断路C． L3所在的支路短路D．各支路均完好11．（3分）（2014•大渡口区一模）洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R´是滑动变阻器．其中能够实现身高越低，电压表示数越小的电路是（）12．（3分）（2009•贵阳）如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A． 12W B．4W C． 8W D． 2W二、填空题13．（2分）家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟_________（选填“火线”或“零线”）接触造成的．对人体的安全电压是_________V．16．（2分）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是_________（选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由于铅笔芯的导电性变_________（选填“强”或“弱”），这样可能使电脑无法识别．17．（2分）近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将_________，在该处消耗的电功率将_________，会产生局部过热，引发火灾（选填“减小”或“增大”或“不变”）18．（2分）一只标有3000R/kW•h的电能表测量一盏灯泡的功率值，该灯单独工作时发现在3分钟时间内电能表的转盘（盘的边缘有个红点）转了15圈，则这段时间内电流做功_________kW•h，此时这盏灯的功率为_________W．19．（2分）如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．开关均闭合，P在a端时，电流表的示数是_________A，若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路消耗的最小电功率是_________W．20．（2分）下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与_________的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是____欧．21．（2分）如图电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36瓦；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R2消耗的功率为2瓦，R1消耗的功率为4瓦．则灯L的额定功率_ __瓦，当开关S1、S2都断开时，电路消耗的总功率为__ 瓦．22．（2分）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．三、实验与探究23．（6分）（1）小明家在装修房子时，想新增加一个电源插座和一盏电灯，以供新买的电脑使用．为连好电路，他先画出了图1所示的草图．请你帮小明完成此电路图．（2）如图2所示，请你在“○”内填上电流表或电压表符号，使两灯均能正常发光．24．（7分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想： ①导体的电阻与导体的长度有关 ②导体的电阻与导体的横截面积有关 ③导体的电阻与导体的材料有关实验室提供了4根电阻丝，规格、材料如下表 为了验证上述猜想，他们设计了如下图所示的实验电路．（1）为了验证上述猜想①，应该选用编号为 _________ 两根电阻丝进行实验；如果选用编号为A 、C 两根电阻丝进行实验，是为了验证猜想_________ （填序号）；如果选用编号为A 、D 两根电阻丝进行实验，是为了验证猜想 _________ （填序号）．分别将A 和D 两电阻丝接入电路中M 、N 两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， _________ ．（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 _________ （选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 _________ 了输电线的电阻，从而可以 _________ 输电线上的电能损失（选填“增大”或“减小”）．25．（4分）在“测定小灯泡的额定功率”的实验中，实验器材如图1所示，小灯泡额定电压为2.5V ，额定功率为1W 左右．（1）请用笔划线代替导线，将图1中实物电路连接完整（2）小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了．出现这种现象，是由于在连接电路前开关处于 _________ （选填“断开”或“闭合”）状态，实验前滑动变阻器置于最大阻值处的作用是 _________ ．（3）闭合开关、移动滑片P 至电压表的示数如图2所示，其读数为 _________ V ；要获得小灯泡额定功率的数据，滑片P 应向 _________ （选填“A ”或“B ”）移动．26．（6分）小明设计了一种测量未知电阻R x 的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A 、B 两点间接入的元件每次只能是电阻箱或未知电阻R x ． （1）请你帮他完成相关实验内容： ①将 _________ 接入A 、B 两点间；②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下_________；③断开开关，取下A、B间的元件，将_________接在A、B两点间；④闭合开关，调节_________，使_________；⑤读出_________，即可知道R x的阻值．（2）小明测量电阻R x的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是_________．A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中串联的两个电阻D．用磁感线的疏密程度表示磁场的强弱．四、论述计算题27．（6分）如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A．求：（1）电压表V1的示数U1（2）电阻R2的阻值．28．（6分）如图为某品牌的即热式电热水器，具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点．表一为该电热水器的部分技术参数．（1）该热水器的电阻为_________欧；（2）该热水器在额定电压下使用20分钟，热水器消耗的电能为多少？（3）铜芯线长期负载电流与导线横截面积的关系见表二，通过计算说明安装电热水器时，至少应选择哪种型号的铜芯导线？29．（8分）图1是测量高于湖水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平．已知电源电压恒为6V，小灯泡标有“2V 2W”字样（灯丝电阻不变）．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=）．求：（1）小灯泡的电阻．（2）湖水水位高于警戒水位多少米时，灯泡正常工作．（3）将电流表改为水位计，水位计的刻度是否均匀，说明理由．2012-2013学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷参考答案与试题解析一、单选题（每小题3分，共36分，每小题给出的四个选项中，只有一个选项是正确的．多选、不选或错选均不得分．）1．（3分）（2011•聊城）在研究电和磁的漫长历史中，许多科学家做出了卓越贡献，首先发现电流周围存6．（3分）如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）7．（3分）陈老师家中客厅的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的B8．（3分）（2008•攀枝花）在家庭电路中，可能会出现这些情况（1）开关中的两个线头相碰（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏9．（3分）在探究串联电路和并联电路的电流、电压规律的实验中，在连接电路时，下列几点要求中没有10．（3分）（2004•连云港）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）11．（3分）（2014•大渡口区一模）洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电．12．（3分）（2009•贵阳）如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）二、填空题（每空1分，共20分）13．（2分）（2011•齐齐哈尔）家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟火线（选填“火线”或“零线”）接触造成的．对人体的安全电压是不高于36V．14．（3分）我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h．磁悬浮列车是利用同名（选填“同名”或“异名”）磁极的相互排斥来实现列车悬浮的，信鸽具有卓越的航行本领，它能从2000Km以外的地方飞回家里，鸽子在飞行时是靠地磁场来导航的．15．（2分）（2011•达州）通电螺线管上方的小磁针静止时的指向如图所示，由此可知螺线管左端为北（或N）极，电源的左端为负（或﹣）极．16．（2分）（2008•巴中）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是导体（选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由于铅笔芯的导电性变弱（选填“强”或“弱”），这样可能使电脑无法识别．17．（2分）近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将增大，会产生局部过热，引发火灾（选填“减小”或“增大”或“不变”）18．（2分）一只标有3000R/kW•h的电能表测量一盏灯泡的功率值，该灯单独工作时发现在3分钟时间内电能表的转盘（盘的边缘有个红点）转了15圈，则这段时间内电流做功0.005kW•h，此时这盏灯的功率为100W．P=W=P==100W19．（2分）（2014•昌宁县二模）如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．开关均闭合，P在a端时，电流表的示数是0.5A，若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路消耗的最小电功率是0.6W．I=求出额定电流，根据欧姆定律求出灯泡的=0.3A===20==30=，====20．（2分）（2011•枣庄）下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与电压的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是5欧．R==521．（2分）如图电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36瓦；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R2消耗的功率为2瓦，R1消耗的功率为4瓦．则灯L的额定功率为24瓦，当开关S1、S2都断开时，电路消耗的总功率为12瓦．P===36W=====×==+P=22．（2分）（2013•黑龙江）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为5Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是0.75A．==5==10=三、实验与探究（23题6，24题7分，25题5分，26题6分，共24分）23．（6分）（1）小明家在装修房子时，想新增加一个电源插座和一盏电灯，以供新买的电脑使用．为连好电路，他先画出了图1所示的草图．请你帮小明完成此电路图．（2）如图2所示，请你在“○”内填上电流表或电压表符号，使两灯均能正常发光．24．（7分）（2011•孝感）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关③导体的电阻与导体的材料有关（1）为了验证上述猜想①，应该选用编号为A、B两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想②（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想③（填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻与导体的材料有关．（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化不明显（选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就减小了输电线的电阻，从而可以减小输电线上的电能损失（选填“增大”或“减小”）．25．（4分）在“测定小灯泡的额定功率”的实验中，实验器材如图1所示，小灯泡额定电压为2.5V，额定功率为1W左右．（1）请用笔划线代替导线，将图1中实物电路连接完整（2）小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了．出现这种现象，是由于在连接电路前开关处于断开（选填“断开”或“闭合”）状态，实验前滑动变阻器置于最大阻值处的作用是保护电路．（3）闭合开关、移动滑片P至电压表的示数如图2所示，其读数为2V；要获得小灯泡额定功率的数据，滑片P应向B（选填“A”或“B”）移动．；26．（6分）（2010•南京）小明设计了一种测量未知电阻R x的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻R x．（1）请你帮他完成相关实验内容：①将未知电阻R X接入A、B两点间；②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下电压表示数U；③断开开关，取下A、B间的元件，将电阻箱接在A、B两点间；④闭合开关，调节电阻箱，使电压表示数仍为U；⑤读出电阻箱示数，即可知道R x的阻值．（2）小明测量电阻R x的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是C．A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中串联的两个电阻D．用磁感线的疏密程度表示磁场的强弱．四、论述计算题（本题3个小题，第26题6分，第27题6分，第28题8分，共20分．解答应写出必要的文字说明、步骤和公式，只写出最后答案的不能给分）27．（6分）如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A．求：（1）电压表V1的示数U1（2）电阻R2的阻值．R===628．（6分）（2012•金华）如图为某品牌的即热式电热水器，具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点．表一为该电热水器的部分技术参数．（1）该热水器的电阻为7.3欧；（2）该热水器在额定电压下使用20分钟，热水器消耗的电能为多少？（3）铜芯线长期负载电流与导线横截面积的关系见表二，通过计算说明安装电热水器时，至少应选择哪种型号的铜芯导线？可求出电阻；=≈×=30A29．（8分）（2010•河北）图1是测量高于湖水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平．已知电源电压恒为6V，小灯泡标有“2V 2W”字样（灯丝电阻不变）．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=）．求：（1）小灯泡的电阻．（2）湖水水位高于警戒水位多少米时，灯泡正常工作．（3）将电流表改为水位计，水位计的刻度是否均匀，说明理由．求电阻．==2===参与本试卷答题和审题的老师有：pywl；zhehe；空气凤梨；pyw；pydrx；碧浪淘沙；刘伟；331306；dongfeng；吴长青；fhp826；951574352；刘治强；山东张洪霞；739830；sdwdrlx；胡新民（排名不分先后）菁优网2014年12月19日。
