塑胶模具常用浇口及其优缺点

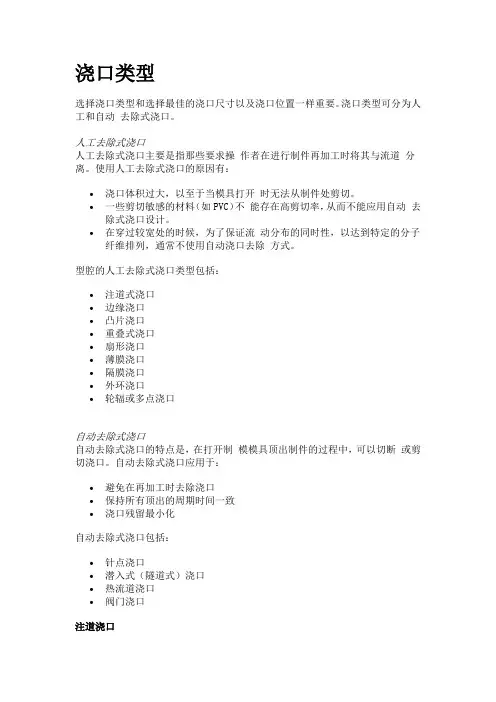

浇口类型选择浇口类型和选择最佳的浇口尺寸以及浇口位置一样重要。

浇口类型可分为人工和自动去除式浇口。

人工去除式浇口人工去除式浇口主要是指那些要求操作者在进行制件再加工时将其与流道分离。

使用人工去除式浇口的原因有：∙浇口体积过大，以至于当模具打开时无法从制件处剪切。

∙一些剪切敏感的材料（如PVC）不能存在高剪切率，从而不能应用自动去除式浇口设计。

∙在穿过较宽处的时候，为了保证流动分布的同时性，以达到特定的分子纤维排列，通常不使用自动浇口去除方式。

型腔的人工去除式浇口类型包括：∙注道式浇口∙边缘浇口∙凸片浇口∙重叠式浇口∙扇形浇口∙薄膜浇口∙隔膜浇口∙外环浇口∙轮辐或多点浇口自动去除式浇口自动去除式浇口的特点是，在打开制模模具顶出制件的过程中，可以切断或剪切浇口。

自动去除式浇口应用于：∙避免在再加工时去除浇口∙保持所有顶出的周期时间一致∙浇口残留最小化自动去除式浇口包括：∙针点浇口∙潜入式（隧道式）浇口∙热流道浇口∙阀门浇口注道浇口推荐这种浇口应用于单型腔模具或要求对称充填的制件。

这种类型的浇口适合于较大壁厚处，这样保压压力将更为有效。

较短的浇口最好，这样模具充填更为快速，且压力损失较低。

浇口另一侧需配备一个冷料井。

使用这种浇口的劣势在于，流道（或注道）被修整之后，制件表面会产生浇口痕迹。

可以通过制件厚度来控制凝固，但凝固并不取决于制件厚度。

一般而言，在注道浇口附近的收缩率较低，而注道浇口处的收缩率较大。

这会导致浇口附近具有较高的拉伸应力。

尺寸起初，注道直径由机器射嘴来控制。

该注道直径必须比射嘴口直径大 0.5mm左右。

标准注道衬套的锥度为 2.4度，开口面向制件。

因此可以通过注道长度来控制制件处附近的浇口直径，该直径应当比该处壁厚至少大 1.5mm或约为该处壁厚的两倍。

注道和制件的连结点应为放射状的，以避免应力裂化。

∙锥角较小（最小为1度），可能导致在喷射过程中注道无法与注道衬套脱离。

∙锥度较大，造成材料浪费且冷却时间延长。

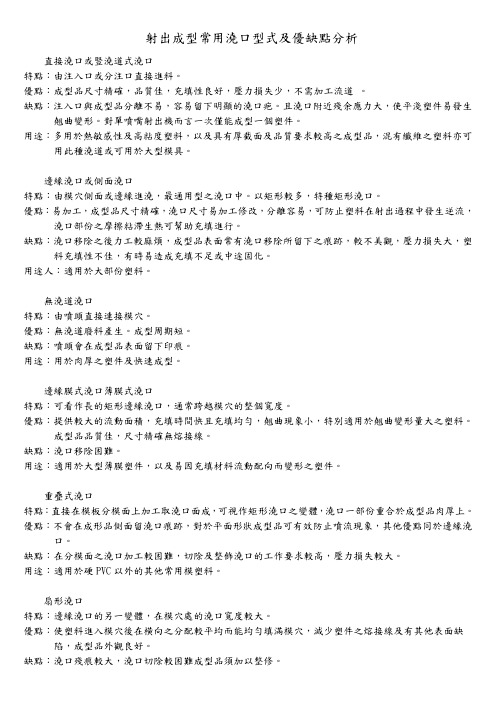

射出成型常用澆口型式及優缺點分析直接澆口或豎澆道式澆口特點：由注入口或分注口直接進料。

優點：成型品尺寸精確，品質佳，充填性良好，壓力損失少，不需加工流道。

缺點：注入口與成型品分離不易，容易留下明顯的澆口疤。

且澆口附近殘余應力大，使平淺塑件易發生翹曲變形。

對單噴嘴射出機而言一次僅能成型一個塑件。

用途：多用於熱敏感性及高粘度塑料，以及具有厚截面及品質要求較高之成型品，混有纖維之塑料亦可用此種澆道或可用於大型模具。

邊緣澆口或側面澆口特點：由模穴側面或邊緣進澆，最通用型之澆口中。

以矩形較多，特種矩形澆口。

優點：易加工，成型品尺寸精確，澆口尺寸易加工修改，分離容易，可防止塑料在射出過程中發生逆流，澆口部份之摩擦粘滯生熱可幫助充填進行。

缺點：澆口移除之後力工較麻煩，成型品表面常有澆口移除所留下之痕跡，較不美觀，壓力損失大，塑料充填性不佳，有時易造成充填不足或中途固化。

用途人：適用於大部份塑料。

無澆道澆口特點：由噴頭直接連接模穴。

優點：無澆道廢料產生。

成型周期短。

邊緣膜式澆口薄膜式澆口特點：可看作長的矩形邊緣澆口，通常跨越模穴的整個寬度。

優點：提供較大的流動面積，充填時間快且充填均勻，翹曲現象小，特別適用於翹曲變形量大之塑料。

成型品品質佳，尺寸精確無熔接線。

缺點：澆口移除困難。

用途：適用於大型薄膜塑件，以及易因充填材料流動配向而變形之塑件。

重疊式澆口特點：直接在模板分模面上加工取澆口面成，可視作矩形澆口之變體，澆口一部份重合於成型品肉厚上。

優點：不會在成形品側面留澆口痕跡，對於平面形狀成型品可有效防止噴流現象，其他優點同於邊緣澆口。

缺點：在分模面之澆口加工較困難，切除及整飾澆口的工作要求較高，壓力損失較大。

用途：適用於硬PVC以外的其他常用模塑料。

扇形澆口特點：邊緣澆口的另一變體，在模穴處的澆口寬度較大。

優點：使塑料進入模穴後在橫向之分配較平均而能均勻填滿模穴，減少塑件之熔接線及有其他表面缺陷，成型品外觀良好。

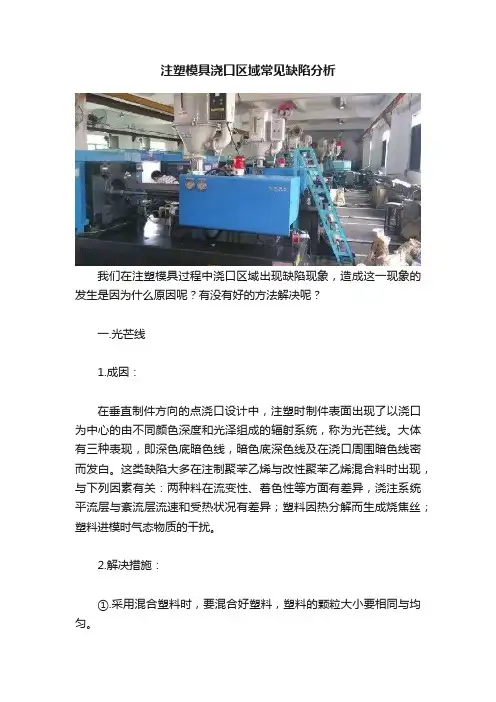

注塑模具浇口区域常见缺陷分析我们在注塑模具过程中浇口区域出现缺陷现象，造成这一现象的发生是因为什么原因呢？有没有好的方法解决呢？一.光芒线1.成因：在垂直制件方向的点浇口设计中，注塑时制件表面出现了以浇口为中心的由不同颜色深度和光泽组成的辐射系统，称为光芒线。

大体有三种表现，即深色底暗色线，暗色底深色线及在浇口周围暗色线密而发白。

这类缺陷大多在注制聚苯乙烯与改性聚苯乙烯混合料时出现，与下列因素有关：两种料在流变性、着色性等方面有差异，浇注系统平流层与紊流层流速和受热状况有差异；塑料因热分解而生成烧焦丝；塑料进模时气态物质的干扰。

2.解决措施：①.采用混合塑料时，要混合好塑料，塑料的颗粒大小要相同与均匀。

②.塑料和着色剂要混合均匀，必要时要加入适当分散剂，用机械混合。

③.塑化要完全，机台的塑化性能要良好。

④.降低注射压力与速度、缩短注射和保压时间，同时提高模温，提高射嘴温度，同时减少前炉温度。

⑤.防止塑料的降解而造成粘性增大的熔料及焦化物质：如注意螺杆与料筒是否磨损而存在死角，或加温系统失控，加工操作不当造成塑料长期加热而分解。

可以通过抛光螺杆和料筒前端的内表面。

⑥.改进浇口设计，如放大浇口直径，改变浇口位置，将浇口改成圆角过渡，试对浇口进行局部加热，在流道端添加冷料井。

二.冷料斑1.成因：冷料斑主要是指制件近浇口处带有雾色或亮色的斑纹或从浇口出发的宛如若蚯蚓贴在上面的弯曲疤痕，它们由进入型腔的塑料前锋或因过分的保压作用而后来挤进型腔的冷料造成，前锋料因为射咀或流道的冷却作用传去热量，在进入型腔前部分被冷却固化，当通过狭窄的浇口而扩张注入型腔时，形成熔体破裂，紧接着又被后来的热熔料推拥，于是就成了冷料斑。

2.解决措施：①.冷料井要开设好。

还要考虑浇口上的形式、大小和位置，防止料的冷却速度悬殊。

②.射嘴中心度要调好，射咀与模具入料上的配合尺寸要设计好，防止漏料或造成有冷料被带入型腔。

③.模具排气度良好。

使用時機： 1. 最通用型的澆□，通常位於模具的分模線上，而且從塑件的側邊的上方或下方充填。

2. 用於一模多穴，二板模/三板模均可。

3. 優點：1•模具易加工修改，可防止塑料在射出過程中發生逆流，澆□部分之摩擦生熱可幫助充填進行。

2. 壓力降比起針點進膠，潛水進膠少很多。

3. 成型品尺寸精確缺點：1. 人工去除澆口。

2. 外觀面上會有減除膠□之痕跡(P S,POM 更為明顯)。

3. 若在分模線下方充填，澆□剪除不平會影響裝配。

4. 壓力損失大，若是塑料充填性不佳，可能會造成充填不足或中途固化。

相關尺寸：3. 邊緣澆□尺寸為塑件厚度的6%〜75%,或是0.4〜6.4mm ,寬度為1.6〜12.7mm ,澆□面長度不應超過1.0mm ,最佳值為0.5mm 。

4. 典型澆□厚度為0.4-6.4MM ，寬度為1.6-12.7MM 名稱：側邊澆口@4&0gate )別名：標準澆□(standardgate ),邊緣澆□，矩形澆□，是大水□的一種，優點： 1. 對於平面形狀成型品，重疊澆□通常用來防止噴流效應。

2. 不會在成型品側面留下澆□痕跡。

缺點： 1. 人工去除澆口。

2. 外觀面上會有減除膠□之痕跡，而且非常不容易剪除，不影響外觀與裝配之下可用。

3. 壓力損失較大。

相關尺寸：典型重疊澆□尺寸為0.4—6.4mm 厚，1.6〜12.7mm 寬。

名稱：重疊澆口（0»6血卩gate ）別名：搭接式澆口，是大水□的一種，是側邊澆□的一種，使用時機： 1. 用於一模多穴，二板模/三板模均可。

2. 重疊澆□與塑件側壁或表面有重疊。

名稱：環狀澆Ll(ringgate)別名：使用時機：6.用於一模多穴，應用於圓柱體或圓形塑件Hunner 優點：1.塑料先沿著模心環繞，然後再沿著圓管向下充填。

2.Gale 缺點：6•環狀澆□並不適用在所有的塑件。

7.人工去除式澆□，困難度高，外觀面上會有減除膠□之痕跡, &相關尺寸：環狀澆□的厚度通常為0.25〜1.6mm。

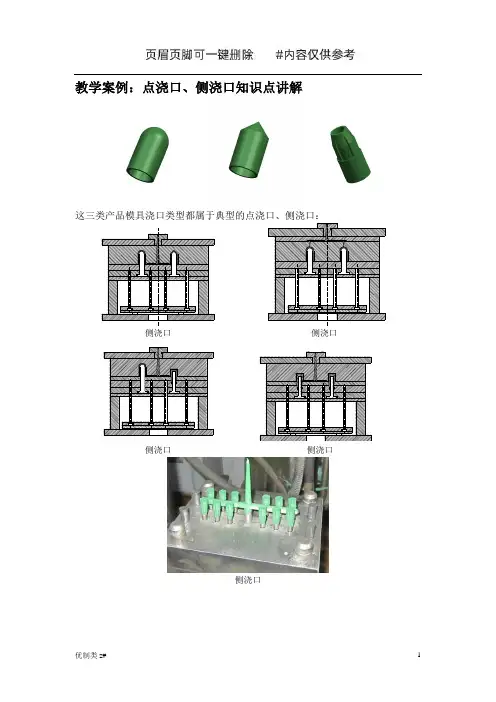

教学案例：点浇口、侧浇口知识点讲解这三类产品模具浇口类型都属于典型的点浇口、侧浇口：侧浇口侧浇口侧浇口侧浇口侧浇口一、点浇口点浇口又称针点浇口，是一种在塑件中央开设浇口时使用的圆形限制浇口。

适用场合：常用于成型各种壳类、盒类塑件。

优点：浇口位置灵活，浇口附近变形小，多型腔时采用点浇口容易平衡浇注系统。

缺点：由于浇口的截面积小，流动阻力大，需提高注射压力，宜用于成型流动性好的热塑性塑料。

采用点浇口时，为了能取出流道凝料，必须使用三板式双分型面模具费用较高。

点浇口直径可以按经验公式计算式中d ——浇口直径为 (mm)； δ——塑件壁厚，mm ；A ——型腔面积，mm2。

42)20.014.0(Ad δ-=二、侧浇口国外又称标准浇口。

一般开设在分型面上，从制品的边缘进料。

侧浇口重叠浇口（搭接式浇口）优点：易于加工、便于试模后修正，浇口去除方便。

缺点：在制品的外表面留有浇口痕迹。

适用范围：广泛应用于中小型制品的多型腔注射模。

其侧浇口厚度t(mm)和测浇口宽度b(mm)的经验公式如下δ——塑料厚度，mm；A——为塑件外表面面积，mm2。

对于中小型塑件深度t=0.5～2.0mm，宽度b=1.5 ～5.0mm，浇口长度L=0.8 ～2.0mm；重叠浇口（侧面进料的搭接式浇口），搭接部分长度l2-l1=(0.6 ～0.9)mm＋b/2，浇口长度δ)9.06.0(30)9.06.0(-=-=tAbl2=2.0 ～3.0mm.。

模具设计中浇口知识详解模具设计中浇口知识详解浇口：连接分流道与型腔之间的一段细短通道。

今天店铺就给大家讲解下模具设计中浇口相关知识。

浇口的.作用：1、调节及控制料流速度，防止倒流;2、熔胶经过浇口时，会因剪切及挤压而升温，有利于填充;浇口设计要点：1、浇口数量尽可能少。

2、浇口位置：A、不能影响制品外观。

B、距型腔各部位距离尽量相等。

C、浇口应对着型腔宽畅部位，便于补缩和走胶;D、应避免冲针或直接冲击薄弱镶件及冲骨位(易粘模)E、应减少熔接痕，或使熔接痕产生于制品的不重要表面及非薄弱部位;F、浇口位置应有利于模具排气。

G、浇口要便于切除.浇口的分类：1、侧浇口(又叫大水口,普通浇口)优点：加工易，修正易;缺点：(1)去除浇口麻烦且留下明显痕迹。

(2)位置受到一定的限制。

2、潜伏式浇口：(1)优点：①位置较灵活;②浇口可自动脱落;③既可以潜前模，又可以潜后模。

(2)缺点：适合弹性好的塑料，质脆的塑料不宜选用。

(3)潜伏式浇口重要参数：(见图)(4)圆弧形(牛角)潜浇口。

见图。

3、点浇口(又叫细水口)：常用于三板模和无流道模.熔胶可由型腔任何位置，一点或多点地进入型腔。

优点：(1)位置有较大的自由度;(2)浇口可自行脱落，留痕小;(3)对桶形、壳形、盒形制品及面积较大的平板类胶件非常适用;(4)浇口附近残余应力小。

缺点：(1)注射压力损失较大;(2)模具结构较复杂。

重要参数。

见图。

4、直接浇口：用于大而深的桶形、盒形及壳形制品。

5、扇形浇口：适用于平板类、壳形或盒形制品。

【模具设计中浇口知识详解】。

最全的模具浇口设计，你都知道他们的优缺点吗浇口，亦称进料口，是连接分流道与型腔熔体的通道。

浇口选择恰当与否，直接关系到注塑制品能否完好、高质量地注射成型。

浇口位置对熔体流动前沿的形状和保压压力的效果都起着决定性的作用，因此，也决定了注塑制品的强度和其它性能。

一.浇口的类型与位置在注塑模设计中，按浇口的结构形式和特点，常用的浇口形式有下列11种：1.直浇口即主流道浇口，属于非限制性浇口。

优点：塑料熔体由主流道的大端直接进入型腔，因此具有流动阻力小、流程短及补给时间长等特点。

这样的浇口有良好的熔体流动状态，熔体从型腔底面中心部位流向分型面，有利于排气；这种浇口形式使注塑制品和浇注系统在分型面上的投影面积最小，模具结构紧凑，注塑机受力均匀。

每晚八点有免费直播课程学习，私信老师即可免费学习！缺点：进料处有较大的残余应力，容易导致注塑制品翘曲变形，同时浇口较大，去除浇口痕迹较困难且痕迹较大，影响美观，所以，这类浇口多用于注射成型大中型长流程、深型腔、筒形或壳形注塑制品，尤其适合于聚碳酸酯、聚砜等高粘度塑料。

另外，这种形式的浇口只适合于单型腔模具。

在设计这类浇口时，为了减小与注塑制品接触处的浇口面积，防止该处产生缩口、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角（为2-4°），另一方面应尽量减小定模板和定模座的厚度。

2.护耳浇口护耳浇口主要用于高透明的平板形塑料制品及变形要求很小的塑料制品。

优点：护耳浇口是在型腔侧面开设耳槽，熔体通过浇口冲击在耳槽侧面上产生摩擦热，从而改善了流动性，经调整方向和速度后，在护耳处均匀而平稳地进入型腔，可以避免喷流。

缺点：浇口切除较为困难，浇口痕迹较大。

3.点浇口点浇口尤其适用于圆桶形、壳形及盒形塑料制品。

对于较大的平板形塑料制品，可以设置多个点浇口，以减小翘曲变形；对于薄壁塑料制品，浇口附近的剪切速率过高，残余应力大，容易开裂，可局部增加浇口处的壁厚。

优点：点浇口位置限制小，浇口痕迹小，开模时浇口可自动拉断，有利于自动化操作。

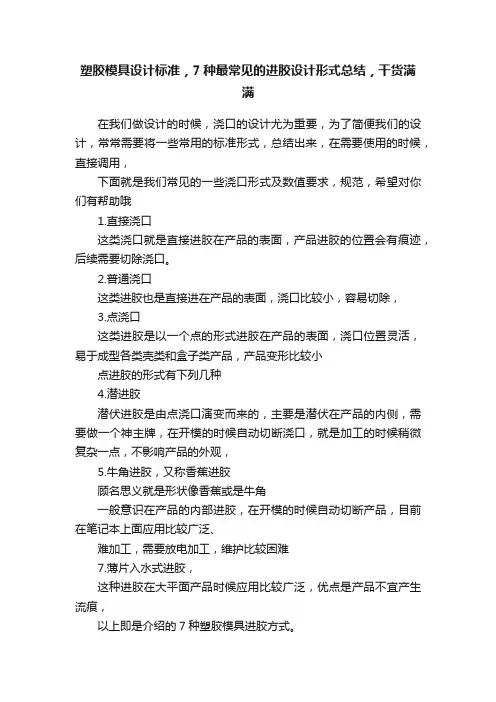

塑胶模具设计标准，7种最常见的进胶设计形式总结，干货满
满
在我们做设计的时候，浇口的设计尤为重要，为了简便我们的设计，常常需要将一些常用的标准形式，总结出来，在需要使用的时候，直接调用，
下面就是我们常见的一些浇口形式及数值要求，规范，希望对你们有帮助哦
1.直接浇口
这类浇口就是直接进胶在产品的表面，产品进胶的位置会有痕迹，后续需要切除浇口。

2.普通浇口
这类进胶也是直接进在产品的表面，浇口比较小，容易切除，
3.点浇口
这类进胶是以一个点的形式进胶在产品的表面，浇口位置灵活，易于成型各类壳类和盒子类产品，产品变形比较小
点进胶的形式有下列几种
4.潜进胶
潜伏进胶是由点浇口演变而来的，主要是潜伏在产品的内侧，需要做一个神主牌，在开模的时候自动切断浇口，就是加工的时候稍微复杂一点，不影响产品的外观，
5.牛角进胶，又称香蕉进胶
顾名思义就是形状像香蕉或是牛角
一般意识在产品的内部进胶，在开模的时候自动切断产品，目前在笔记本上面应用比较广泛、
难加工，需要放电加工，维护比较困难
7.薄片入水式进胶，
这种进胶在大平面产品时候应用比较广泛，优点是产品不宜产生流痕，
以上即是介绍的7种塑胶模具进胶方式。

如果您想学模具设计不知道怎么入手觉得学习太难了。

塑胶模具常用浇口及其优缺点
塑胶模具是制作塑料制品的重要工具，浇口作为其中一个重要组成部分，对于塑胶制品的质量和外观起着至关重要的作用。

本文将会介绍一些塑胶模具常见的浇口及其特点。

1. 直接式浇口直接式浇口是在模具的一端直接打出一个浇口，直接将熔融的塑料注入模腔中。

这种浇口通常适用于大型外壳类制品，如家电外壳、汽车外壳等。

主要优点是制品的结构紧密、外观完美，缺点是浇口会影响产品的外观并且难以去除，模具寿命较短。

2. 斜式浇口斜式浇口是将浇口设置在模膜表面斜着倾斜向下注入塑料，这种浇口适用于复杂形状、较大马路类制品的制造。

优点是制品外观完美，并且浇口相对于直接式浇口更容易去除，缺点是需要计算好浇口大小和位置，否则会造成浇注难度或填充不均。

3. 空气门浇口空气门浇口是将浇口分成两部分，一部分用于注入熔化的塑料，另一部分则用于排出腔内的空气，以保证制品填充和成型的均匀性。

这种浇口可以减小制品中出现气泡和瑕疵的风险，并且可以增加模具使用寿命，但成本相对于其他浇口较高。

4. 热流道浇口热流道浇口是将熔化的塑料通过流道加热并直接注入模腔，以使制品填充和成型更具精度。

这种浇口通常适用于高精度制品，如塑料齿轮、液晶显示器外壳等。

优点
是制品外观完美，浇注点留影相对较小，但成本相对其他浇口类型较高。

总之，浇口是塑胶模具中非常重要的一个技术环节，对制品成型、外观以及后续使用寿命都有很大的影响。

不同的浇口类型和形式适用于不同种类的塑料制品，需要根据实际需求进行选择。

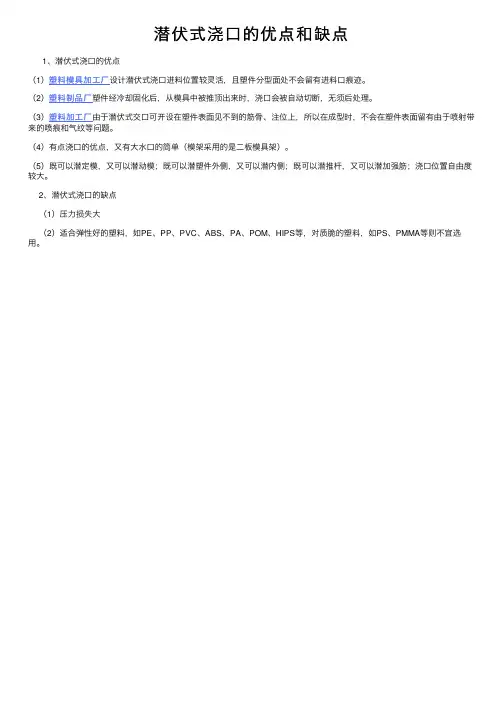

潜伏式浇⼝的优点和缺点
1、潜伏式浇⼝的优点
（1）塑料模具加⼯⼚设计潜伏式浇⼝进料位置较灵活，且塑件分型⾯处不会留有进料⼝痕迹。

（2）塑料制品⼚塑件经冷却固化后，从模具中被推顶出来时，浇⼝会被⾃动切断，⽆须后处理。

（3）塑料加⼯⼚由于潜伏式交⼝可开设在塑件表⾯见不到的筋⾻、注位上，所以在成型时，不会在塑件表⾯留有由于喷射带来的喷痕和⽓纹等问题。

（4）有点浇⼝的优点，⼜有⼤⽔⼝的简单（模架采⽤的是⼆板模具架）。

（5）既可以潜定模，⼜可以潜动模；既可以潜塑件外侧，⼜可以潜内侧；既可以潜推杆，⼜可以潜加强筋；浇⼝位置⾃由度较⼤。

2、潜伏式浇⼝的缺点
（1）压⼒损失⼤
（2）适合弹性好的塑料，如PE、PP、PVC、ABS、PA、POM、HIPS等，对质脆的塑料，如PS、PMMA等则不宜选⽤。
