锅炉20强

工业锅炉作为重要的动力设备，在推动我国经济社会发展方面发挥了不可取代的作用。

锅炉按照容量的大小，可以分为大型锅炉、中型锅炉和小型锅炉；按照锅炉介质的不同，可以分为蒸汽锅炉、热水锅炉和导热油锅炉；按照锅炉的燃料不同，可以分为燃气锅炉、燃油锅炉、燃煤锅炉和生物质锅炉等；按照锅炉安装方式的不同，可以分为快装（整装）锅炉、组装锅炉和散装锅炉。

企业用户应从自己生产线的实际需求出发，选取适当的锅炉型号和设备配置，不同的配置选择，锅炉报价自然也不同。

下边以不同吨位的的锅炉为例，了解一下其类型和参数，便于有需求的客户进行选择、比较。

无锡中正锅炉有限公司成立三十余年，一直积极践行技术创新和绿色发展的理念，目前已发展成国内工业锅炉制造行业的翘楚。

公司不仅持有A级锅炉制造许可证、BRⅡ级压力容器制造许可证，还拥有美国ASME标准“S”(动力锅炉)、“U”(压力容器)许可钢印，并全面通过ISO9001：2000国际质量体系认证。

近年来，中正锅炉积极发展海外市场，凭借技术优势和高品质的锅炉产品已远销全球100多个国家和地区，受到了广泛欢迎和青睐。

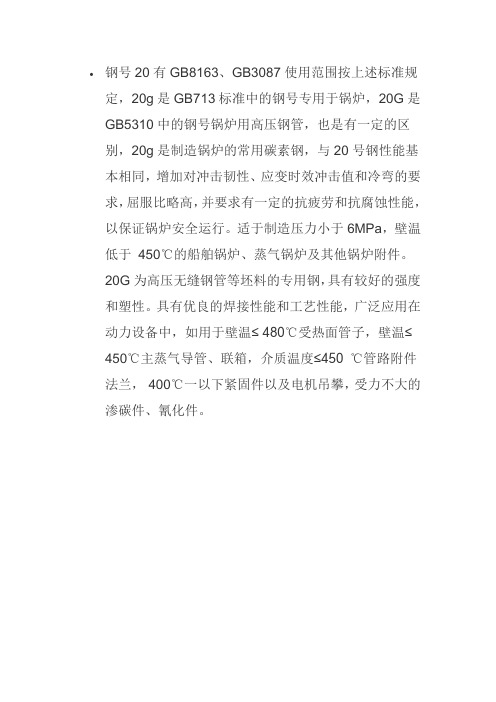

钢号20有GB8163、GB3087使用范围按上述标准规定，20g是GB713标准中的钢号专用于锅炉，20G是GB5310中的钢号锅炉用高压钢管，也是有一定的区别，20g是制造锅炉的常用碳素钢，与20号钢性能基本相同，增加对冲击韧性、应变时效冲击值和冷弯的要求，屈服比略高，并要求有一定的抗疲劳和抗腐蚀性能，以保证锅炉安全运行。

适于制造压力小于6MPa，壁温低于450℃的船舶锅炉、蒸气锅炉及其他锅炉附件。

20G为高压无缝钢管等坯料的专用钢，具有较好的强度和塑性。

具有优良的焊接性能和工艺性能，广泛应用在动力设备中，如用于壁温≤ 480℃受热面管子，壁温≤ 450℃主蒸气导管、联箱，介质温度≤450 ℃管路附件法兰，400℃一以下紧固件以及电机吊攀，受力不大的渗碳件、氰化件。

"G表示滚珠轴承钢，是gun的第一个字母".好象是“20G是高压无缝钢管，是管材，G是高的读音”。

20G是高压用钢管，GB6479，GB5310里有这个牌号。

20g是锅炉用钢-；20G中的G应读“高”，即20高，20g应读20锅。

1、两种材料在20℃时的抗拉强度不一样，２０g为４００ＭＰa；２０Ｇ为４０２ＭＰa ２、两种材料在20℃时的屈服限不一样，２０g为２２５ＭＰa；２０Ｇ为２１６ＭＰa ３、最高使用温度不一样，２０g为４５０℃；２０Ｇ为４８０℃４、２０Ｇ为高压锅炉用无缝钢管，２０g为锅炉板此外它们除含碳量一样外，20g还有一些微量元素更适合用作锅炉压力容器使用的特性。

另外20g还着重考核它的物理性能。

比如弯曲、冲击和抗拉性能1.20g的强度指标和许用应力值略高于20＃钢2.g表示锅炉用钢，是guo的第一个字母；G表示滚珠轴承钢，是gun的第一个字母。

3. 20g的标准是3087，20G的标准是5310，这是用于锅炉钢4. 20G GB6479 适用于设计温度－40－400℃，设计压力10.0－32.0Mp;GB5310中使用范围是高压锅炉的过热蒸汽20g GB8163、GB9948、GB3087使用于设计温度小于350℃压力低于10Mp的油品、油气和公用介质20#,20G在化学成分上是没有什么区别的,只是标准不同而以,20#的标准有GB/T8162-2008,GT/T8163-2008,GB/T3087-1999,GB/T6479-2000.20G的标准有GB/T5310-1999,由于钢管使用的用途不同，其机械性能也有所不同，如２０＃钢管标准ＧＢ／Ｔ６４７９－２０００标准和ＧＢ／Ｔ５３１０－１９９９标准的２０Ｇ钢管要进行必要弯曲、冲击和抗拉性能，探伤等试验，必要是要正火交货。

20G为20号的高压旡缝管，执行标准为GB5310，适用高压工况，而20号钢管执行标准为GB8163(输送流体用旡缝钢管)，适用中低压工况。

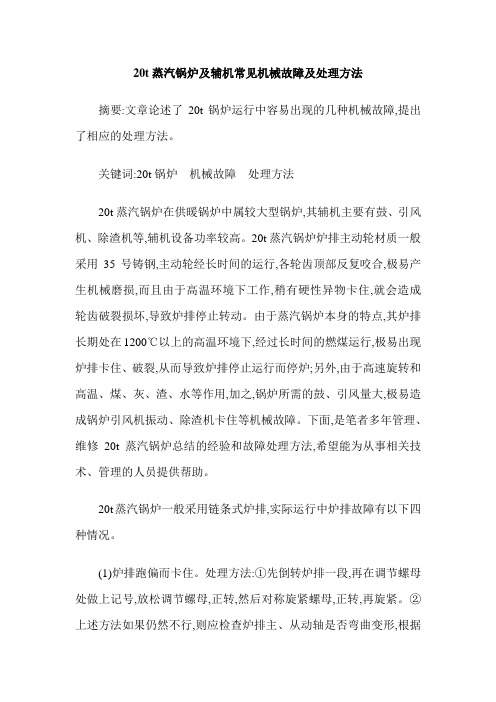

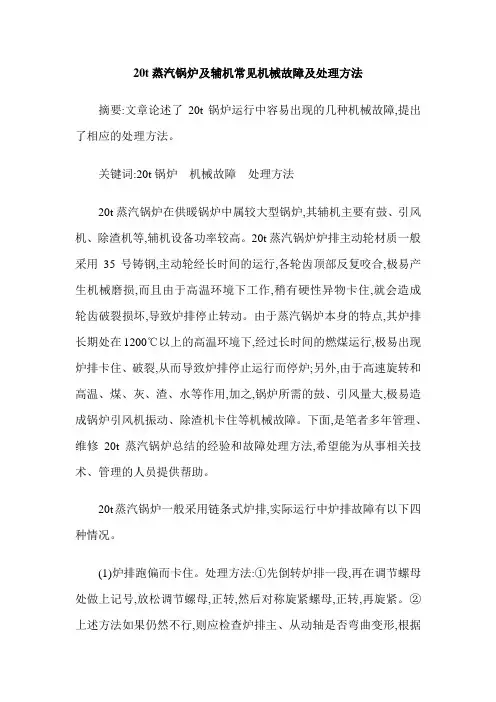

20t蒸汽锅炉及辅机常见机械故障及处理方法摘要:文章论述了20t锅炉运行中容易出现的几种机械故障,提出了相应的处理方法。

关键词:20t锅炉机械故障处理方法20t蒸汽锅炉在供暖锅炉中属较大型锅炉,其辅机主要有鼓、引风机、除渣机等,辅机设备功率较高。

20t蒸汽锅炉炉排主动轮材质一般采用35号铸钢,主动轮经长时间的运行,各轮齿顶部反复咬合,极易产生机械磨损,而且由于高温环境下工作,稍有硬性异物卡住,就会造成轮齿破裂损坏,导致炉排停止转动。

由于蒸汽锅炉本身的特点,其炉排长期处在1200℃以上的高温环境下,经过长时间的燃煤运行,极易出现炉排卡住、破裂,从而导致炉排停止运行而停炉;另外,由于高速旋转和高温、煤、灰、渣、水等作用,加之,锅炉所需的鼓、引风量大,极易造成锅炉引风机振动、除渣机卡住等机械故障。

下面,是笔者多年管理、维修20t蒸汽锅炉总结的经验和故障处理方法,希望能为从事相关技术、管理的人员提供帮助。

20t蒸汽锅炉一般采用链条式炉排,实际运行中炉排故障有以下四种情况。

(1)炉排跑偏而卡住。

处理方法:①先倒转炉排一段,再在调节螺母处做上记号,放松调节螺母,正转,然后对称旋紧螺母,正转,再旋紧。

②上述方法如果仍然不行,则应检查炉排主、从动轴是否弯曲变形,根据情况予以更换。

③如炉排片破裂引起的跑偏,一般是向紧侧螺母跑偏,因此,松几圈紧侧螺母即可。

④平时运行过程中,要多观察炉排情况,两侧调节螺母旋紧程度要一致,发现松的一侧调节螺母要旋紧,发现跑偏要及时校正处理。

(2)炉排在链轮前轴处卡住,与侧密封或在导向角铁处卡住。

处理方法:①新装或大修后的炉排在热态运行一周后应适当旋紧炉排调节螺母,张紧炉排,消除起拱现象;连续运行2～3月以上的炉排也要适当收紧,预防起拱发生。

②更换破裂的炉排片。

③装好或更换导向角铁。

④调节安装好松动侧的密封块。

(3)铁件卡住炉排运转。

处理方法:①一般可先将炉排反转,让铁件脱离卡住状态,落入首门清灰室,然后正转炉排,恢复运转,若正转后仍卡住炉排,则必须停炉清除煤及炉渣进行检修。

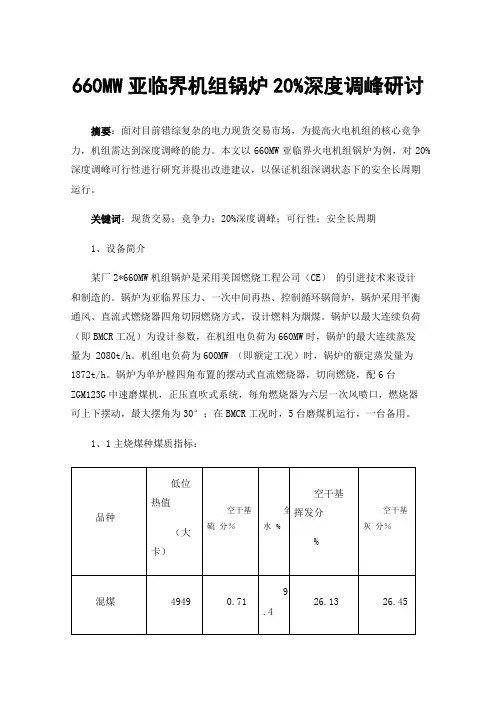

660MW亚临界机组锅炉20%深度调峰研讨摘要：面对目前错综复杂的电力现货交易市场，为提高火电机组的核心竞争力，机组需达到深度调峰的能力。

本文以660MW亚临界火电机组锅炉为例，对20%深度调峰可行性进行研究并提出改进建议，以保证机组深调状态下的安全长周期运行。

关键词：现货交易；竞争力；20%深度调峰；可行性；安全长周期1、设备简介某厂2*660MW机组锅炉是采用美国燃烧工程公司（CE）的引进技术来设计和制造的。

锅炉为亚临界压力、一次中间再热、控制循环锅筒炉，锅炉采用平衡通风、直流式燃烧器四角切园燃烧方式，设计燃料为烟煤。

锅炉以最大连续负荷（即BMCR工况）为设计参数，在机组电负荷为660MW时，锅炉的最大连续蒸发量为 2080t/h。

机组电负荷为600MW （即额定工况）时，锅炉的额定蒸发量为1872t/h。

锅炉为单炉膛四角布置的摆动式直流燃烧器，切向燃烧，配6台ZGM123G中速磨煤机，正压直吹式系统，每角燃烧器为六层一次风喷口，燃烧器可上下摆动，最大摆角为30°；在BMCR工况时，5台磨煤机运行，一台备用。

1、1主烧煤种煤质指标：1、2 掺烧煤种煤质指标：2、深度调峰期间锅炉存在问题解析2、1 该机组锅炉经2012年低氮燃烧改造后，燃烧器共设置6层喷口，四层燃尽风喷口，其中A层、B层设置常规油枪，A层安装等离子点火装置。

超低负荷下，由风机供给的一、二次风大幅降低，而炉膛及炉底的漏风量并没有减少，这就使漏风率大幅提升，如此大量的无组织冷风进入炉膛，将对炉内稳定燃烧造成很大的影响；大部分风室处于停运状态，即使挡板关闭，仍有一定量的二次风经由挡板的缝隙进入喷口达到冷却的作用。

低负荷下风机供给的风量本就不多，这一部分冷却风又占用了很大的比率，这就使投运一次风喷口附近的二次风难以达到足够的风量以保持设计风速，二次风的动量达不到，对炉内流场的组织影响较大。

随着锅炉负荷降低，锅炉需要的给煤量降低，炉膛的截面热负荷随之降低，炉膛燃烧温度水平降低，一次风的辐射加热能力降低，煤粉的着火能力下降；火焰相对支持性减弱，着火组织能力下降。

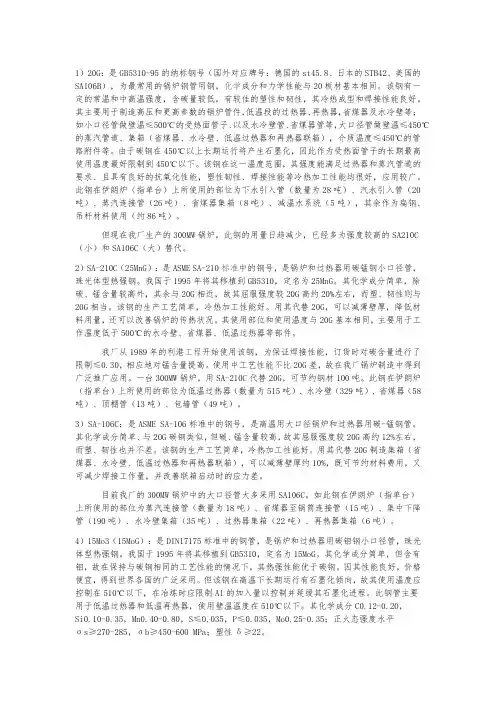

1）20G：是GB5310-95的纳标钢号（国外对应牌号：德国的st45.8、日本的STB42、美国的SA106B），为最常用的锅炉钢管用钢，化学成分和力学性能与20板材基本相同。

该钢有一定的常温和中高温强度，含碳量较低，有较佳的塑性和韧性，其冷热成型和焊接性能良好。

其主要用于制造高压和更高参数的锅炉管件，低温段的过热器、再热器，省煤器及水冷壁等；如小口径管做壁温≤500℃的受热面管子、以及水冷壁管、省煤器管等，大口径管做壁温≤450℃的蒸汽管道、集箱（省煤器、水冷壁、低温过热器和再热器联箱），介质温度≤450℃的管路附件等。

由于碳钢在450℃以上长期运行将产生石墨化，因此作为受热面管子的长期最高使用温度最好限制到450℃以下。

该钢在这一温度范围，其强度能满足过热器和蒸汽管道的要求、且具有良好的抗氧化性能，塑性韧性、焊接性能等冷热加工性能均很好，应用较广。

此钢在伊朗炉（指单台）上所使用的部位为下水引入管（数量为28吨）、汽水引入管（20吨）、蒸汽连接管（26吨）、省煤器集箱（8吨）、减温水系统（5吨），其余作为扁钢、吊杆材料使用（约86吨）。

但现在我厂生产的300MW锅炉，此钢的用量日趋减少，已经多为强度较高的SA210C （小）和SA106C（大）替代。

2）SA-210C（25MnG）：是ASME SA-210标准中的钢号，是锅炉和过热器用碳锰钢小口径管，珠光体型热强钢。

我国于1995年将其移植到GB5310，定名为25MnG。

其化学成分简单，除碳、锰含量较高外，其余与20G相近，故其屈服强度较20G高约20%左右，而塑、韧性则与20G相当。

该钢的生产工艺简单，冷热加工性能好。

用其代替20G，可以减薄壁厚，降低材料用量，还可以改善锅炉的传热状况。

其使用部位和使用温度与20G基本相同，主要用于工作温度低于500℃的水冷壁、省煤器、低温过热器等部件。

我厂从1989年的利港工程开始使用该钢，为保证焊接性能，订货时对碳含量进行了限制≤0.30，相应地对锰含量提高。

重要、常用的锅炉管材。

1）20G：是GB5310-95的纳标钢号（国外对应牌号：德国的st45.8、日本的STB42、美国的SA106B），为最常用的锅炉钢管用钢，化学成分和力学性能与20板材基本相同。

该钢有一定的常温和中高温强度，含碳量较低，有较佳的塑性和韧性，其冷热成型和焊接性能良好。

其主要用于制造高压和更高参数的锅炉管件，低温段的过热器、再热器，省煤器及水冷壁等；如小口径管做壁温≤500℃的受热面管子、以及水冷壁管、省煤器管等，大口径管做壁温≤450℃的蒸汽管道、集箱（省煤器、水冷壁、低温过热器和再热器联箱），介质温度≤450℃的管路附件等。

由于碳钢在450℃以上长期运行将产生石墨化，因此作为受热面管子的长期最高使用温度最好限制到450℃以下。

该钢在这一温度范围，其强度能满足过热器和蒸汽管道的要求、且具有良好的抗氧化性能，塑性韧性、焊接性能等冷热加工性能均很好，应用较广。

此钢在伊朗炉（指单台）上所使用的部位为下水引入管（数量为28吨）、汽水引入管（20吨）、蒸汽连接管（26吨）、省煤器集箱（8吨）、减温水系统（5吨），其余作为扁钢、吊杆材料使用（约86吨）。

但现在我厂生产的300MW锅炉，此钢的用量日趋减少，已经多为强度较高的SA210C （小）和SA106C（大）替代。

2）SA-210C（25MnG）：是ASME SA-210标准中的钢号，是锅炉和过热器用碳锰钢小口径管，珠光体型热强钢。

我国于1995年将其移植到GB5310，定名为25MnG。

其化学成分简单，除碳、锰含量较高外，其余与20G相近，故其屈服强度较20G高约20%左右，而塑、韧性则与20G相当。

该钢的生产工艺简单，冷热加工性能好。

用其代替20G，可以减薄壁厚，降低材料用量，还可以改善锅炉的传热状况。

其使用部位和使用温度与20G基本相同，主要用于工作温度低于500℃的水冷壁、省煤器、低温过热器等部件。

我厂从1989年的利港工程开始使用该钢，为保证焊接性能，订货时对碳含量进行了限制≤0.30，相应地对锰含量提高。

20G与20g的区别20G和20g的区别1、两种材料在20℃时的抗拉强度不一样，20g为400MPa,20G为400MPa2、两种材料在20℃时的屈服限不一样，20g为225MPa；20G为216MPa3、最高使用温度不一样，20g为450℃；20G为480℃4、20G为高压锅炉用无缝钢管，20g为锅炉板此外它们除含碳量一样外，20g还有一些微量元素更适合用作锅炉压力容器使用的特性。

另外20g还着重考核它的物理性能。

比如弯曲、冲击和抗拉性能。

5、20G中的G应读“高”，即20高，20g应读20锅20G是管材，20g是板材啊“碳素钢无缝钢管有以下几种标准：标准：GB8163《流体输送用无缝钢管》、GB6479《化肥设备用高压无缝钢管》、GB9948《石油裂化用无缝钢管》、GB3087《低中压锅炉用无缝钢管》、GB5310《高压锅炉用无缝钢管》它们的区别如下：GB/T8163：材料牌号：10、20、09MnV、16Mn适用范围：设计温度小于350℃、压力低于10MPa的油品、油气和公用介质GB6479：材料牌号：10、20G、16Mn共3种适用范围：设计温度－40～400℃、设计压力10.0～32.0MPa的油品、油气GB9948：材料牌号：10、20共2种适用范围：不宜采用GB/T8163钢管的场合。

GB3087：材料牌号：10、20共2种适用范围：低中压锅炉的过热蒸汽、沸水等GB5310：材料牌号：20G 1种适用范围：高压锅炉的过热蒸汽介质检验：一般流体输送用钢管必须进行化学成分分析、拉力试验、压扁试验和水压试验。

GB5310、GB6479、GB9948三种标准的钢管，除了流体输送用钢管必须进行的试验外，还要求进行扩口试验和冲击试验；这三种钢管的制造检验要求是比较严格的。

GB6479标准还对材料的低温冲击韧性做出了特殊要求。

GB3087标准的钢管，除了流体输送用钢管的一般试验要求外，还要求进行冷弯试验。

20G是高压用钢管6479，5310里有这个牌号，20g是锅炉用钢。

20G中的G应读“高”，即20高，20g应读20锅。

20G——是2000年前作为GB/T6479标准的一种化肥用高压无缝钢管的材料代号，2000年以后，由于它与20g有点相混，取消了这种称谓，仍以20号材质来称谓。

20g——这个材质称谓已经有很多年了，确实是锅炉用钢，但不是只有板材，它也有管材的。

1、两种材料在20℃时的抗拉强度不一样，２０g为４００ＭＰa；２０Ｇ为４０２ＭＰa2、两种材料在20℃时的屈服极限不一样，２０g为２２５ＭＰa；２０Ｇ为２１６ＭＰa3、最高使用温度不一样，２０g为４５０℃；２０Ｇ为４８０℃此外它们除含碳量一样外，20g还有一些微量元素更适合用作锅炉压力容器使用的特性。

另外20g还着重考核它的物理性能。

比如弯曲、冲击和抗拉性能。

这要分清用途，如果要锅炉或加热炉或电炉炉盖等上用的话，就要20g,不要采用20材质；如果其他的话是可以代替的。

.不是说20加工一下就成20g了，这是不可能的主要是这两种钢在冶炼时有一点点区别20g需要真空脱气，20可以不用简单的说20G多用于高压管道如中高压锅炉给水，高压氮气，中压过热蒸汽等。

20g多用于中低压过锅炉用无缝钢管。

和一般的20#钢差不多我们在实际作项目中20G用的多些。

因为安全系数高些20号和20G无缝钢管有什么区别，用途，化学成分有什么区别20、20G、20g、20R这四个钢号均为含碳量0.20%的碳素结构钢。

但它们之间存在着较大的差别，价格相差也相当悬殊。

设计与使用中若不能正确选用往往会重者发生破坏性事故，轻者也会影响使用寿命或者造成优材劣用。

现将这四个钢号的区别以及设计与使用中应注重的地方分述如下:1.适用的标准及用途不同(1)20钢用于一般钢管，有三个标准。

标准GB8162适用于结构用无缝钢管；标准GB8163适用于输送流体用一般无缝钢管；标准GB3087适用于低中压锅炉无缝钢管，该标准适用制造各种结构低中压锅炉过热蒸汽管、沸水管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管用的优质碳素结构钢热轧和冷拨(轧)无缝钢管。

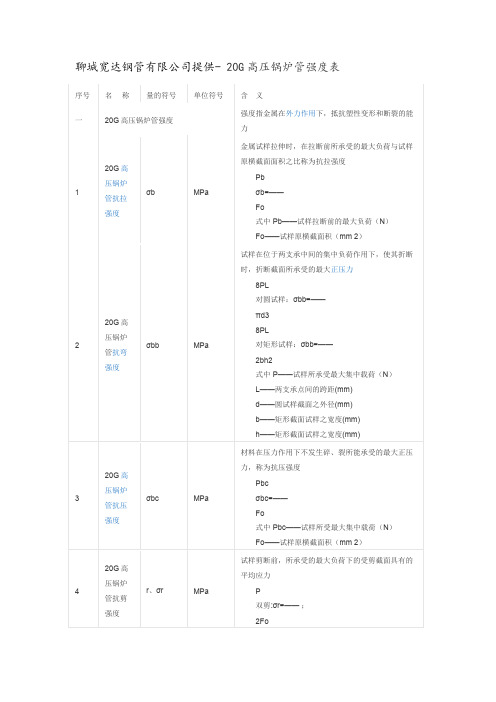

管材20和20G的区别
1.20g的强度指标和许用应力值略高于20＃钢
2.g表示锅炉用钢，是guo的第一个字母；G表示滚珠轴承钢，是gun的第一个字母。

3. 20g的标准是3087，20G的标准是5310，这是用于锅炉钢
4. 20G GB6479 适用于设计温度－40－400℃，设计压力10.0－32.0Mp;GB5310中使用范围是高压锅炉的过热蒸汽
20g GB8163、GB9948、GB3087使用于设计温度小于350℃压力低于10Mp的油品、油气和公用介质

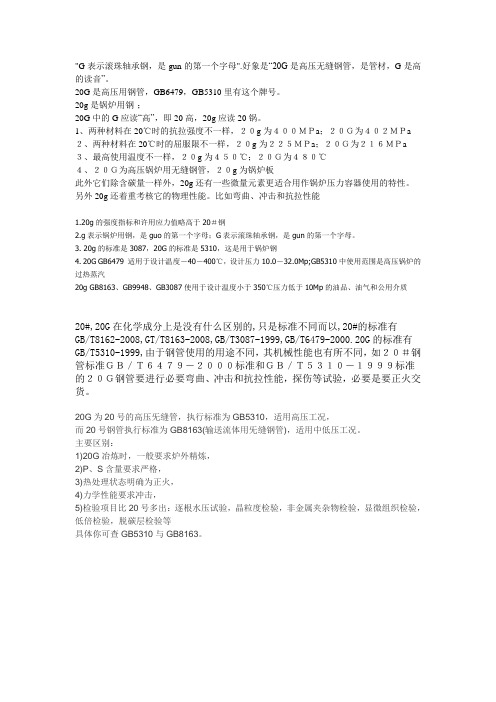

"G表示滚珠轴承钢，是gun的第一个字母".好象是“20G是高压无缝钢管，是管材，G是高的读音”。

20G是高压用钢管，GB6479，GB5310里有这个牌号。

20g是锅炉用钢-；
20G中的G应读“高”，即20高，20g应读20锅。

1、两种材料在20℃时的抗拉强度不一样，２０g为４００ＭＰa；２０Ｇ为４０２ＭＰa ２、两种材料在20℃时的屈服限不一样，２０g为２２５ＭＰa；２０Ｇ为２１６ＭＰa ３、最高使用温度不一样，２０g为４５０℃；２０Ｇ为４８０℃
４、２０Ｇ为高压锅炉用无缝钢管，２０g为锅炉板
此外它们除含碳量一样外，20g还有一些微量元素更适合用作锅炉压力容器使用的特性。

另外20g还着重考核它的物理性能。

比如弯曲、冲击和抗拉性能。

20G热处理20G锅炉管热处理过程中的问题解决20G锅炉管热处理过程中加热过热最易导致奥氏体晶粒的粗大，使零件的机械性能下降。

一般过热加热温度过高或在高温下保温时间过长，引起奥氏体晶粒粗化称为过热。

粗大的奥氏体晶粒会导致耐高温不锈钢管的强韧性降低，脆性转变温度升高，增加淬火时的变形开裂倾向。

而导致过热的原因是炉温仪表失控或混料。

过热组织可经退火、正火或多次高温回火后，在正常情况下重新奥氏化使晶粒细化。

断口遗传有过热组织的不锈钢管材，重新加热淬火后，虽能使奥氏体晶粒细化，但有时仍出现粗大颗粒状断口。

产生断口遗传的理论争议较多，一般认为曾因加热温度过高而使MnS之类的杂物溶入奥氏体并富集于晶接口，而冷却时这些夹杂物又会沿晶接口析出，受冲击时易沿粗大奥氏体晶界断裂。

粗大组织的遗传有粗大马氏体、贝氏体、魏氏体组织的不锈钢管件重新奥氏化时，以慢速加热到常规的淬火温度，甚至再低一些，其奥氏体晶粒仍然是粗大的，这种现象称为组织遗传性。

要消除粗大组织的遗传性，可采用中间退火或多次高温回火处理。

过烧现象加热温度过高，不仅引起奥氏体晶粒粗大，而且晶界局部出现氧化或熔化，导致晶界弱化，称为过烧。

无缝管废旧钢筋调直机过烧后性能严重恶化，淬火时形成龟裂。

过烧组织无法恢复，只能报废。

因此在工作中要避免过烧的发生。

脱碳和氧化不锈钢管在加热时，表层的碳与介质中的氧、氢、二氧化碳及水蒸气等发生反应，降低了表层碳浓度称为脱碳，脱碳不锈无缝管淬火后表面硬度、疲劳强度及耐磨性降低，而且表面形成残余拉应力易形成表面网状裂纹。

加热时，不锈钢管表层的铁及合金与元素与介质中的氧、二氧化碳、水蒸气等发生反应生成氧化物膜的现象称为氧化。

高温工件氧化后尺寸精度和表面光亮度恶化，具有氧化膜的淬透性差的不锈钢管件易出现淬火软点。

为了防止氧化和减少脱碳的措施有工件表面涂料，用不锈钢电磁阀钢管箔包装密封加热、采用盐浴炉加热、采用保护气氛加热、火焰燃烧炉氢脆现象高强度不锈nsk轴承在富氢气氛中加热时出现塑性和韧性降低的现象称为氢脆。

20g钢板最高使用温度
摘要：
1.20g 钢板的概述
2.20g 钢板的性能特点
3.20g 钢板的最高使用温度
4.20g 钢板在不同温度下的应用范围
5.结论
正文：
一、20g 钢板的概述
20g 钢板，是一种高强度、高韧性的碳素结构钢板，广泛应用于锅炉、压力容器、管道等高温高压设备制造领域。

在我国，20g 钢板的执行标准为GB/T 713-2019《锅炉和压力容器用碳素钢板》。

二、20g 钢板的性能特点
20g 钢板具有以下优良性能：
1.高强度：20g 钢板具有较高的屈服强度和抗拉强度，能够承受较大的应力。

2.高韧性：20g 钢板具有良好的韧性和延展性，能有效抵抗疲劳破坏和断裂。

3.良好的焊接性能：20g 钢板焊接性能良好，焊缝成形美观，焊缝质量高。

4.良好的耐腐蚀性能：20g 钢板在高温高压环境下具有较好的耐腐蚀性
能。

三、20g 钢板的最高使用温度
20g 钢板的最高使用温度一般为550 摄氏度，但在特殊情况下，其最高使用温度可以达到600 摄氏度。

四、20g 钢板在不同温度下的应用范围
1.在450 摄氏度以下的温度范围内，20g 钢板可广泛应用于中低温压力容器、管道等设备制造。

2.在450 摄氏度至550 摄氏度之间的温度范围内，20g 钢板可应用于高温压力容器、锅炉等设备制造。

3.在550 摄氏度至600 摄氏度之间的温度范围内，20g 钢板可应用于特殊高温高压设备制造。

五、结论
20g 钢板凭借其优良的性能和高温应用范围广泛，成为锅炉、压力容器等高温高压设备制造领域的理想材料。
