碳纤维石墨化炉生产技术的制造结构原理碳纤维石墨化炉作为一种新型高温特殊材料的生产装置，其制造结构原理十分重要。

本文将介绍碳纤维石墨化炉的制造结构原理，全面了解其制造过程，为此我们将从以下几个方面进行阐述。

石墨化炉基本结构碳纤维石墨化炉主要由外壳、内衬、加热元件及控制系统等组成，同时还有必要的附属设施，如进料、排气、气密和热交换等。

其中，炉体的外壳采用耐高温合金制造，并采取水冷方式进行冷却。

内衬部分采用优质石墨材料制成，以确保石墨化炉能持续承受高温、真空的作用，并排除可能对加工零件造成的干扰。

加热元件采用特殊的电热石墨杆，在保证工作温度的前提下，对加工零件的影响尽量降低。

石墨化原理碳纤维石墨化炉的石墨化原理是利用高温石墨来使碳纤维改变其基本结构，从而使其具有更优异的物理和化学性能，包括在高温下具有高强度、高刚度、低膨胀系数及优异的抗氧化能力等优异性质。

在石墨化过程中，晶格可能发生变化，使得其得到不同的性质，因此，对碳纤维进行石墨化处理，可以在最终的材料特性上有很大的变化。

制造过程碳纤维石墨化炉的制造过程主要包括下列几个步骤：1. 炉体部件制造炉体部件是石墨化炉最为重要的部件之一，必须选用特殊高温石墨材料制成。

其制造流程主要包括原材料采补，研磨、混合、压缩、加工、整形、烘烤、石墨槽电加热元件入槽和炉耐高温合金外壳制造等。

2. 加热部件制造碳纤维石墨化炉的加热部件主要是加热石墨杆，其制造流程主要包括原材料采购、制粉、混合、制条、烘烤、加工和粘接等。

以碳化硅-碳热场石墨化炉为例，其加热石墨杆是由碳化硅和碳混合制成的，碳化硅粉末和石墨粉末磨碎以后混合，加入粘结剂，制成圆形条坯，经烘烤、加工等工艺制成成形的加热石墨杆。

3. 石墨槽装配碳纤维石墨化炉的石墨槽是碳纤维进行石墨化最关键的部件之一。

为了确保其达到高效、稳定的工作状态，石墨槽需要在装配之前进行一次检查，检查其是否有缺陷、裂纹、破损等问题。

如果石墨槽有问题，必须在进行石墨化前进行修补。

碳纤维石墨化炉作用碳纤维石墨化炉是一种用于制备碳纤维的关键设备。

碳纤维作为一种具有轻质、高强度和高模量等优良性能的材料，在航空航天、汽车制造、体育器材等领域有着广泛的应用。

石墨化是指将原始有机纤维经过高温石墨化处理，使其结构发生变化，形成具有石墨晶体结构的碳纤维。

碳纤维石墨化炉的作用即是通过控制温度、时间和气氛等因素，使原始有机纤维在高温环境下发生石墨化反应，最终得到高质量的碳纤维材料。

碳纤维石墨化炉通常由炉体、加热元件、温度控制系统和气氛控制系统等组成。

炉体是石墨化炉的主体部分，其内部需要具备高温和化学稳定性，以保证石墨化过程的顺利进行。

加热元件通常采用电加热器或石墨加热体，通过加热使炉体内部达到所需的高温。

温度控制系统可以实时监测和调节炉体的温度，保持石墨化过程中的稳定温度条件。

气氛控制系统则用于控制炉内的气氛组成，常用的气氛有惰性气体（如氮气、氩气）和还原气体（如氢气），不同的气氛对石墨化反应的影响不同。

碳纤维的石墨化过程主要包括热解和石墨化两个阶段。

热解是指在高温条件下，原始有机纤维中的非碳元素（如氢、氧、氮等）被脱除，生成含碳的中间产物，这一过程也被称为裂解。

石墨化则是指在热解的基础上，通过再次加热和结晶使中间产物形成石墨晶体结构的碳纤维。

整个石墨化过程需要在高温下进行，通常温度范围在1000℃以上。

在碳纤维石墨化炉中，温度的控制是非常重要的。

温度过高会导致石墨化过程过快，从而影响碳纤维的质量；温度过低则会使石墨化反应不完全，产生大量杂质，降低碳纤维的性能。

因此，石墨化炉需要具备良好的温度控制系统，能够精确地控制炉内温度的升降速度和保持稳定的温度条件。

气氛的控制也是影响碳纤维石墨化的重要因素之一。

氢气是常用的还原气体，可以有效地去除石墨化过程中产生的氧化物，并促进碳纤维的石墨化反应。

惰性气体则用于提供稳定的炉内气氛，并防止碳纤维在高温下与氧气发生反应。

气氛的选择需要根据具体的石墨化工艺和要求来确定。

卧式石墨化炉由石墨管、炉体和电源三部分组成
卧式石墨化炉是一种用于高温处理材料的设备，由石墨管、炉体和电源三部分
组成。

这种炉子适用于各种高温热处理，如炭化、碳化、炼钢、烧制陶瓷等等。

石墨管
石墨管是卧式石墨化炉的重要组成部分，它是由石墨材料制成的管形容器，主
要是用来容纳待处理的材料。

石墨管有很好的高温稳定性和化学稳定性，能够在高温下承受很大的压力和热应力变形。

石墨管外壁一般采用石英管或不锈钢保护管，以防止石墨管与外界空气接触及氧化。

炉体
炉体是卧式石墨化炉的主要构成部分之一，通常由石墨材料制成。

炉体的外形
可以是圆筒形或长方形，其大小和形状可以根据不同的使用需求进行定制。

炉体内部的加热元件通常为电热丝、电热片或者高频感应线圈等。

炉体还可以设有多层加热室，以提高处理效率。

多层炉体还可以同时进行多种
不同的高温处理，提高生产效率和产品质量。

电源
电源是卧式石墨化炉的另一重要部分，主要用于供应加热元件的电力。

电源种
类多样，一般可分为直流电源和交流电源。

比较常见的是工频交流电源和中高频电源。

工频交流电源的输出电压和电频稳定，功率较小，主要适用于小型卧式石墨化炉；中高频电源则功率较大，加热效果好，适用于大型卧式石墨化炉。

不同电源还有不同的控制方式，可根据工艺要求进行选择。

总结
卧式石墨化炉是一种可靠的高温处理设备，由石墨管、炉体和电源三部分组成。

石墨管具有很好的高温稳定性和化学稳定性，炉体形状可以根据客户需求定制，电源可根据工艺要求进行选择。

在高温处理领域得到广泛应用。

高温石墨化炉原理高温石墨化炉是一种用于将固体物质转化为气体或石墨的装置。

它基于高温和特殊的化学反应原理，能够在极端条件下实现固体的石墨化过程。

下面将详细介绍高温石墨化炉的原理及其应用。

一、高温石墨化炉的原理高温石墨化炉的原理主要是通过高温热解和石墨化反应来实现固体物质的转化。

在炉内，固体物质首先被加热至高温状态，然后经过化学反应，在高温下发生分解和转化，最终得到气体或石墨的产物。

1. 温度控制：高温石墨化炉需要能够提供高温环境，通常在1000℃以上。

通过控制加热源的温度和炉体的保温性能，可以确保炉内温度的稳定和均匀分布。

2. 原料装载：固体原料通常以粉末或颗粒的形式装载到石墨化炉中。

装载方式可以是静态装载或动态进料，根据实际情况选择合适的装载方式。

3. 热解反应：在高温下，固体原料开始发生热解反应，即分解为气体和石墨。

这种反应是一个复杂的化学过程，涉及到原料的结构和成分变化。

高温下的热解反应可以通过控制温度和反应时间来调节。

4. 石墨化反应：热解反应后，产生的气体会进一步参与石墨化反应。

石墨化反应是指气体中的碳元素重新排列，形成石墨结构。

这个过程需要适当的温度和压力条件，以及合适的催化剂。

5. 产物收集：在石墨化反应结束后，产生的气体或石墨会被收集和分离。

气体可以通过冷凝或吸附的方式进行收集，而石墨则可以通过过滤或离心的方式分离。

二、高温石墨化炉的应用高温石墨化炉的应用非常广泛，下面介绍其中几个主要的领域。

1. 石油化工行业：高温石墨化炉可以用于石油化工行业中的催化裂化、煤化工和重油加工等过程。

它可以将固体原料转化为气体或石墨，为后续的反应和加工提供原料和能源。

2. 碳材料制备：高温石墨化炉可以用于制备各种碳材料，如石墨烯、碳纤维和碳纳米管等。

通过控制石墨化反应的条件，可以调控碳材料的结构和性能。

3. 金属冶炼：高温石墨化炉可以用于金属冶炼过程中的还原和提纯。

它可以将金属矿石或废旧金属转化为纯净的金属或合金。

电池负极材料石墨化炉
1电池负极材料石墨化炉：原理和应用
电池负极材料石墨化炉是一种用于制备锂离子电池负极材料石墨的设备。

它的原理是利用高温将含有锂的材料加热至500-1000°C的温度范围内，使其中的锂原子逸出，与碳材料反应形成石墨。

在锂离子电池生产过程中，负极材料的石墨化率和结构对电池性能有重要影响。

传统的生产方法是采用化学还原或高温碳化的方式，在生产过程中存在环境污染和成本高等问题。

而石墨化炉作为锂离子电池生产的重要设备，具有节能、环保、简便等优点，已经成为锂离子电池负极材料的制备主流工艺。

2石墨化炉的结构和操作
石墨化炉一般由炉体、电加热器、保温层、温度控制系统、气体控制系统等组成。

炉内采用惰性气体，如氮气或氩气作保护气体，避免材料被氧化或污染。

在操作时，先将粉末状的原材料装入石墨舟中，载入石墨化炉。

然后通过温度控制系统控制石墨化炉的加温速率和温度，同时控制气氛成分和流量，时间可根据原材料的不同而有所不同。

在完整的石墨化过程中，获得的石墨质朴度高，结晶度高，性能均匀，特别适合于锂离子电池过程。

3石墨化炉的应用现状
随着电动汽车、太阳能、风能等清洁能源的广泛应用，锂离子电池需求呈现爆发式增长。

石墨化炉作为生产锂离子电池关键设备的市场，预计将持续增长。

据统计，2017年石墨化炉市场总量已经达到34.2亿元，预计未来几年市场规模将进一步扩大。

在这样的市场趋势下，石墨化炉制造商必须不断创新，推出性能更加优异、操作更加简便、使用寿命更加稳定的石墨化炉产品，才能满足市场需求，获得更好的竞争优势。

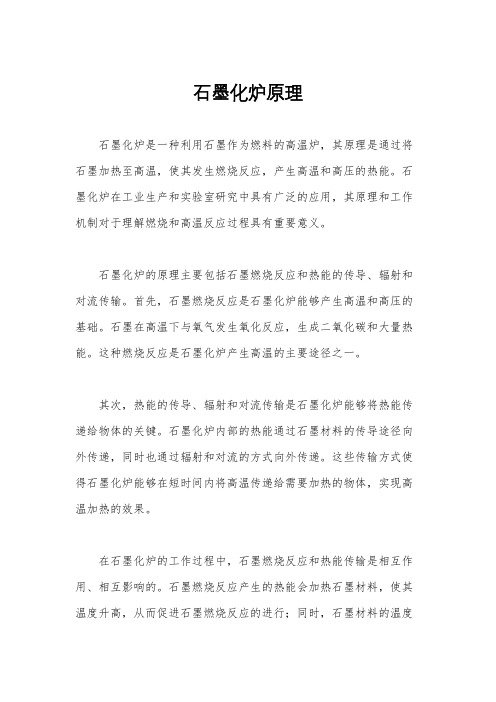

石墨化炉原理
石墨化炉是一种利用石墨作为燃料的高温炉，其原理是通过将石墨加热至高温，使其发生燃烧反应，产生高温和高压的热能。

石墨化炉在工业生产和实验室研究中具有广泛的应用，其原理和工作机制对于理解燃烧和高温反应过程具有重要意义。

石墨化炉的原理主要包括石墨燃烧反应和热能的传导、辐射和对流传输。

首先，石墨燃烧反应是石墨化炉能够产生高温和高压的基础。

石墨在高温下与氧气发生氧化反应，生成二氧化碳和大量热能。

这种燃烧反应是石墨化炉产生高温的主要途径之一。

其次，热能的传导、辐射和对流传输是石墨化炉能够将热能传递给物体的关键。

石墨化炉内部的热能通过石墨材料的传导途径向外传递，同时也通过辐射和对流的方式向外传递。

这些传输方式使得石墨化炉能够在短时间内将高温传递给需要加热的物体，实现高温加热的效果。

在石墨化炉的工作过程中，石墨燃烧反应和热能传输是相互作用、相互影响的。

石墨燃烧反应产生的热能会加热石墨材料，使其温度升高，从而促进石墨燃烧反应的进行；同时，石墨材料的温度
升高也会增加热能的传导、辐射和对流传输效率，使得热能能够更快地传递给外部物体。

这种相互作用和相互影响使得石墨化炉能够高效地产生高温和高压的热能，实现各种加热和反应的需求。

总的来说，石墨化炉是一种利用石墨作为燃料的高温炉，其原理是通过石墨燃烧反应和热能的传导、辐射和对流传输来产生高温和高压的热能。

石墨化炉在工业生产和实验室研究中具有重要的应用价值，对于理解燃烧和高温反应过程具有重要意义。

通过对石墨化炉原理的深入了解，可以更好地掌握其工作机制，为其应用和改进提供理论支持。

石墨化炉电阻料研究与应用一、石墨化炉简介石墨化炉是一种高温设备，主要用于将材料加热至高温并进行石墨化处理。

石墨化处理是材料制备过程中的重要环节，通过石墨化处理，材料的性能可以得到显著提高。

石墨化炉的结构和性能对材料的质量和性能有着重要影响。

二、电阻料的作用在石墨化炉中，电阻料被用作加热元件，为炉内提供稳定而均匀的加热。

电阻料的性能直接影响到加热元件的工作效果和寿命，进而影响到石墨化炉的性能。

因此，选择合适的电阻料对于石墨化炉的正常运行和材料的质量具有重要意义。

三、电阻料的种类根据制造方法和材料的不同，电阻料主要分为以下几类：1.碳质电阻料：以炭黑、石墨等碳质材料为主要成分的电阻料。

2.金属电阻料：以金属氧化物、金属合金等为主要成分的电阻料。

3.其他电阻料：如陶瓷电阻料、复合电阻料等。

四、电阻料的选择选择合适的电阻料需要考虑以下因素：1.电阻率：电阻料的电阻率是影响加热效果的关键因素。

选择具有适当电阻率的电阻料可以保证加热元件在正常工作时所需的功率和温度分布。

2.稳定性：电阻料的稳定性也是需要考虑的因素。

在高温环境下，电阻料的性能可能会发生变化，因此需要选择具有较好稳定性的电阻料。

3.成本：不同种类的电阻料价格差异较大，选择成本适中的电阻料可以降低设备成本和运行成本。

4.环境适应性：根据使用环境的不同，选择具有较好环境适应性的电阻料可以保证设备的稳定性和可靠性。

例如，在潮湿环境下，应选择具有较好防潮性能的电阻料。

5.工艺适应性：选择与生产工艺相匹配的电阻料可以简化设备的结构和生产流程，提高生产效率。

五、电阻料的制备电阻料的制备方法有多种，主要包括以下几种：1.混合法：将不同种类的材料按照一定比例混合在一起，制成电阻料。

2.熔炼法：将材料加热至熔点后进行熔炼，然后进行冷却固化制成电阻料。

3.热压法：将材料加热至一定温度后进行热压成型制成电阻料。

4.化学合成法：通过化学反应合成具有特定性能的电阻料。

六、电阻料的应用石墨化炉电阻料广泛应用于冶金、化工、材料等领域。

石墨化炉厢体材料Graphitization furnace chamber material is a critical component inthe operation of a graphitization furnace. The material used for the furnace chamber must be carefully selected to withstand the high temperatures and harsh conditions of the graphitization process. There are several key factors to consider when choosing a materialfor the furnace chamber, including its thermal stability, resistance to corrosion, and mechanical strength.石墨化炉厢体材料在石墨化炉的运行中起着至关重要的作用。

用于炉厢的材料必须经过精心选择，以承受石墨化过程中的高温和恶劣条件。

在选择炉厢材料时，有几个关键因素需要考虑，包括其热稳定性、耐腐蚀性和机械强度。

One of the primary considerations when selecting a material for the furnace chamber is its thermal stability. The material must be able to withstand extremely high temperatures without deforming or degrading. Graphitization furnaces operate at temperatures exceeding 2500°C, so the material used for the furnace chamber must have a high melting point and excellent thermal conductivity to ensure efficient heat transfer.在选择炉厢材料时的主要考虑因素之一是其热稳定性。

一、设备名称：真空石墨化炉二、数量：1台三、主要技术指标★3.1、最高温度：3000℃。

3.2、长期工作温度：2800℃。

★3.3、有效工作区尺寸：Ф300×400mm（直径×高）★3.4、最大承载重量：50kg（含模具及工装）★3.5、工作区温度均匀性：≤±15℃（真空，空载，升温至1000℃，保温60min后9点测试）3.6、仪表控温精度：±1℃★3.7、升温速率：满载，RT→1000℃≥300℃/h；1000→2000℃≥100℃/h；2000→2800℃≥50℃/h；★3.8、空炉冷态极限真空度：20Pa★3.9、抽极限真空时间：≤45min★3.10、空炉冷态压升率：≤2Pa/h★3.11、加热功率：150kW★3.12、需方将在供方现场对主要技术指标（3.1-3.11项）进行测试。

四、各部分技术要求4.1 炉体4.1.1、炉体结构：立式上开门结构。

4.1.2、炉壳：双层水冷结构，外层为碳钢材质；内层、法兰及接管为不锈钢材质。

4.1.3、炉体密封：详细说明密封结构、材质及合理性。

4.2 加热保温系统4.2.1、感应加热，发热体材料选用细颗粒石墨材质或同档次材料。

4.2.2、保温材料：采用整体成型方式并经高温纯化处理的碳基隔热材料。

4.2.3、加热元件、保温材料等设计需考虑维护的需要，应易于维护和更换。

4.2.4、系统绝缘材料的选用需考虑炉内污染气氛。

4.2.5、感应线圈选用T2异形紫铜管绕制而成，并采用全陶瓷绝缘封装，结合抗机械冲击防护处理。

4.2.6、底部高温支撑采用组合式绝缘结构，并附详细结构图和隔热计算书。

4.2.7、中频电源选用新型IGPT中频电源。

4.3 真空系统4.3.1、系统由真空泵、真空阀、过滤装置、波纹管、真空管路等组成。

4.3.2、过滤装置应便于清理和维护，需详细说明结构、材质及合理性。

4.4 充气系统4.4.1、充气系统由转子流量计、管道、阀门等组成。
