FTTH测试综合解决方案随着高速数据和视频业务的快速发展，以及光通信器件的成本越来越低，GPON和EPON由于其技术先进和成本最低的优势，近几年在我国得到广泛应用，且已进入大规模建设阶段，后续必成为主流应用技术（10GPON技术也逐渐成熟）。
如何对FTTH网络进行合理有效地测试，已越来越成为许多运营商和现场工程师非常关注的问题。
林普仪器可提供FTTH网络从工程安装建设、业务激活/网络开通、业务维护/故障排除到业务性能测试所需的综合解决方案。
工程安装建设阶段综合解决方案FTTH光网络不同于传统光网络，需用分光器、皮线光缆、跳纤、冷接头或热熔头，对线路损耗和光回损要求严格（满足规范），特提供以下综合解决方案**日本住友TYPE-100S FTTH专用熔接机适用范围：适用于光纤到户FTTH的熔接、是电信运营商、工程公司等的理想光纤到户熔接工具∙小巧轻便，单手手持操作，包含小容量BU-12S电池重量仅为0.77KG∙内含5个夹具（2个0.25单芯光纤夹具；2个皮线光缆夹具；1个3mm尾纤夹具）实现FTTX皮线光缆、尾纤和裸光纤的高速熔接∙机体坚固耐用，IPx2级防水、IP5x级防尘、耐冲撞和跌落**加拿大EXFO FOT-930手持光万用表适用范围：FOT-930是多合一的光通信测试仪表，适用于FTTX、广电CATV、电信和电力光纤通信网络的首选测试仪表。
同样适用于跳线厂的光纤跳线的插回损检验和验收测试结果∙只需10秒即可完成光损耗、光回损和光纤长度的三波长测量∙高集成的仪表，集成了8种仪器:损耗测量仪;光纤长度测量仪;功率计;单模和多模光源;光回损(ORL)计;VFL可视故障定位仪（红光源）;数字通话设备（光电话）;视频光纤端面检测仪∙适于FTTx：可对1310nm/1490nm/1550nm三波长PON网络测试∙自动存储结果并输出到U盘或电脑∙使用方便、3年质量保证**加拿大EXFO MAX 700B系列手持式PON OTDR适用范围：Max700B是接入网光纤工程公司、代维公司的高性价比解决方案Max700B也适用于电信运营商接入网光纤维护部门、FTTX维护部门和工程建设部门∙手持式OTDR中屏幕尺寸最大，7英寸室外增强型触摸屏∙小巧便携、功能强大并借鉴平板电脑设计，重量含电池仅为1.29千克∙l12小时超长时间续航∙动态范围28-39dB∙可穿透1-3级分光器或者在线测试，非常适合FTTH工程或维护∙l2个USB接口，可以连接U盘。
FTTH装维难点及解决方法建议随着FTTH的大面积推广，包括前台受理、后台配置线路资源及上层数据、工程布放皮线光缆和末梢装维上门布放室内线及配置终端数据安装几大方面。
这就要求各部门之间要实现资源共享，并且要求新资源录入及时准确。
这就存在各部门的协调与配合。
通过小区整体纤移工作和光猫安装的观察记录，根据遇到和处理的大量开通障碍和用户报修的障碍进行了简单的梳理，做出总结与分析。
1、资源问题部分小区有多种资源的交叉覆盖，这就造成资源配置出现错误而引起多次退单，导致用户感知下降和装机48小时比例下降，增加用户投诉几率同时也给装维指标造成压力。
部分老小区改造FTTH的用户在前台受理时业务办理错误，导致线路资源配置错误，就会有一次或多次退单。
部分光交存在资料不准确，有分光器编码错的情况，也有二级分光器跳纤错误的，还有用户成端错的，更难忍受的就是分光器还没送光的就有装机单派发到外线施工的情况。
有部分迁改小区分光器覆盖有问题，主要表现为有的楼宇一个单元可能是一户，有可能是两户甚至是多户，还有就是联排别墅存在跃层覆盖不到的问题。
在工程队报资料时覆盖错误，导致受理资料错误无法安装。
2、平台系统问题终端绑定成功率不高，掌上综调的系统第一次搜索不到终端，需要多次绑定才能成功，每次重启需要10分钟左右，多次重启浪费时间。
终端一次配置成功率较低，LOID数据保存后仍然需要手动通过平台下发数据，并且不一定能够一次成功，这就要多次下发。
系统不完善。
3、数据配置问题。
OLT上ONU的注册认证数据没做，ITV的外层VLAN43没有配置，找综调协调网操维补做后恢复正常；现场出现无法开通，经检查OLT上ONU未注册成功，原因为开局数据未做。
现场ONU配置出错，因为工单打印不清晰或装维员现场输入错误导致ONU的语音域名输错而引起业务无法正常开通，如某用户由LAN小区改造成FTTB流程，使用A类ONU。
用户宽带语音不通，检查OLT发现ONU认证数据不存在。
第四章 FTTH 光纤到户维护研究4.1维护管理架构4.2、维护界面GEPON 业务的维护是在运维部的领导下由网监中心、网维中心及属地分局共同承担。
网监中心负责全网的实时监控，网维中心维护段落从光配线架到光交接箱之间的主干光缆及接头，其余部分由属地分局维护，包括光配线架及光交接箱内的主干光缆连接器。
网维中心承担对属地分局的设备维护支撑工作。
运维部网监中心网维中心属地分局管理层面操作层面分路器PSTNPSTN InternetInternet OLTOLT ONUONUV 5VOIP GWVOIP GW属地分局维护范围城域网千兆口及相关配置由数据分局的设备维护部门负责维护PHONETVPCSDH传输网络及OLT －光交接箱之间的主干光缆由网维中心负责维护SiTDM4.3、各部门维护职责4.3.1属地分局：1）、负责GEPON设备（包括光纤资源）的日常维护工作2）、负责验收并做好GEPON网络资源的管理，特别要做好GEPON设备(包括OLT、分光器、ONU)资料管理工作。
网络资源的变更要及时做好登记工作，并每月统计上报网络端口和带宽的占用情况。
3）、按相关原则做好备件的管理工作,负责备件的管理。
4）、各种设备及光缆路由的巡视工作。
4.3.2网维中心：1）、负责光缆的日常维护，由网络维护中心落实（按接入光缆维护的相关规定）。
2）、负责主干光缆的故障抢修工作。
3）、负责光缆的验收工作4）、负责对属地分局的设备及光缆维护工作的技术支撑工作。
4.3.3网监中心：1）、FTTH的技术主要是针对公众客户的应用，数量将非常多，如果发展起来可以与ADSL相比，并且FTTH的区域性也非常强，基本结构和ADSL类似，应当划区域管理会比较合适，如果全部公众客户都报网监处理，将会影响大客户专线业务的服务质量，因此网监中心建议运维部可否参照ADSL的故障处理流程，当用户向10000号申告故障后,客服中心将故障转给相关的区域中心处理,当相关区域中心确认是网络侧故障后（OLT故障）再转派给网监中心处理。
湖北省FTTH试验网验收、维护标准（试行）目录第一章总则第二章维护组织机构第一节维护组织机构及职责第二节维护的业务领导关系第三节维护职责界面划分第三章维护工作基本制度第一节维护作业计划第二节仪表、备件、档案资料管理制度第四章系统维护第一节系统分类及组成第二节日常维护第三节维护报告第五章机房管理第一节机房维护第二节电源及地线第三节配套设备维护第六章工程验收及测试第一节工程及验收制度第二节设备验收测试项目第三节线路验收测试项目第四节网管系统验收测试项目第五节测试项目及测试工具第七章故障处理第一章总则第一条本规范主要是为指导湖北省电信有限公司光纤到户试验网工程的维护、验收而制定。
第二条本规范是为了加强FTTH接入网维护管理，提高维护质量，明确接入网维护相关部门的职责，保证通信网络的安全运行，为用户提供更优质的服务。
由于湖北省FTTH试验网是在武汉电信分公司进行的，因此本规范结合武汉电信的维护体制和网络运行实际情况而制定。
待试点范围扩大，再结合其他分公司运维情况进行修订。
第三条本规范依据国家信息产业部、建设部颁发的相应规范标准，结合EPON技术，并综合智能化建筑的最新发展和国内智能化小区相关规定而编制的。
本规范在与集团公司体制标准和规范矛盾时，以集团公司体制标准和规范为准。
第四条FTTH技术目前仍在发展阶段，相关行业技术标准尚在制定中, 待相关标准出台后，FTTH工程中所采用的设备及器材，必须是符合国家相关行业技术标准及经由质量检验部门检验合格并准许入网且在集团公司选型范围内的产品。
第五条本规范主要是适用于FTTH和FTTB方式，其他FTTx方式可参照执行，解释权属于湖北省电信有限公司。
第二章维护组织机构第六条湖北省FTTH接入网维护和管理的基本任务是：1)保证FTTH接入设备的高效、安全和可靠运行；保证设备的光电性能、机械性能、维护技术指标及各项服务指标符合标准。
2)迅速准确地排除故障，尽量减少障碍引起的损失。
FTTH解决方案引言概述：随着互联网的普及和数字化时代的到来，高速宽带接入已经成为了现代社会的基本需求。
FTTH（Fiber to the Home）解决方案作为一种高速、稳定的宽带接入方式，正逐渐取代传统的ADSL和有线电视网络，成为用户首选的宽带接入方式。
本文将详细介绍FTTH解决方案的优势以及其在网络建设中的应用。
一、高速稳定的网络连接1.1 光纤传输技术FTTH解决方案采用光纤作为传输介质，相比于传统的铜线，光纤具有更高的传输速度和更低的信号衰减。
光纤的传输速度可达到数百兆甚至千兆级别，能够满足用户对高速网络的需求。
1.2 对称性带宽FTTH解决方案提供的带宽是对称的，即上传和下载速度相同。
这意味着用户可以享受到更快的上传速度，方便进行云存储、视频会议等高带宽需求的应用。
同时，对称性带宽也能够提升用户的网络体验，减少网络延迟，提高在线游戏和视频流畅度。
1.3 抗干扰能力强由于光纤传输不受电磁干扰的影响，FTTH解决方案具有较强的抗干扰能力。
这意味着用户在使用FTTH宽带时，不会受到电视信号、电源线等其他电子设备的干扰，保证了网络的稳定性和可靠性。
二、网络建设的应用2.1 家庭宽带接入FTTH解决方案可以为家庭用户提供高速稳定的宽带接入服务。
用户可以通过光纤接入网络，享受到更快的网页浏览、视频点播、在线游戏等服务。
此外，FTTH解决方案还支持多用户同时在线，满足家庭多终端设备的需求。
2.2 企业网络建设对于企业用户而言，FTTH解决方案也具有很大的优势。
企业可以通过FTTH 接入网络，实现高速的数据传输，提升办公效率。
此外，FTTH解决方案还支持虚拟专用网络（VPN）的建立，确保企业数据的安全性。
2.3 公共服务网络FTTH解决方案还可以应用于公共服务网络的建设，如学校、医院、政府机关等。
通过FTTH接入网络，这些机构可以提供更快速、更稳定的网络服务，满足用户对在线教育、远程医疗、电子政务等服务的需求。

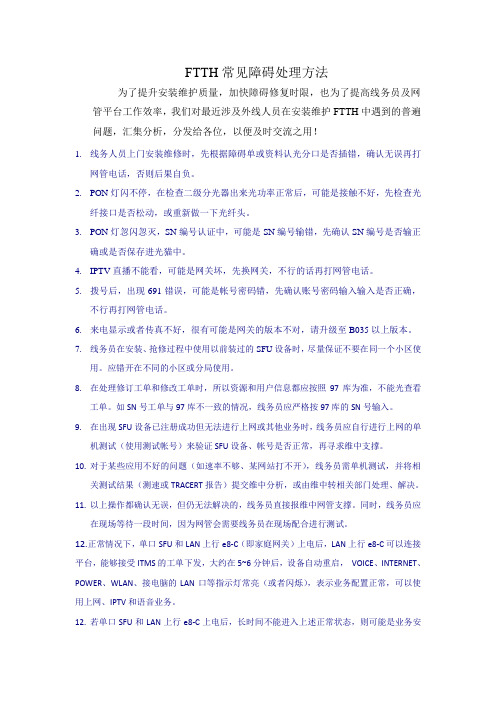

FTTH常见障碍处理方法为了提升安装维护质量，加快障碍修复时限，也为了提高线务员及网管平台工作效率，我们对最近涉及外线人员在安装维护FTTH中遇到的普遍问题，汇集分析，分发给各位，以便及时交流之用！1.线务人员上门安装维修时，先根据障碍单或资料认光分口是否插错，确认无误再打网管电话，否则后果自负。
2.PON灯闪不停，在检查二级分光器出来光功率正常后，可能是接触不好，先检查光纤接口是否松动，或重新做一下光纤头。
3.PON灯忽闪忽灭，SN编号认证中，可能是SN编号输错，先确认SN编号是否输正确或是否保存进光猫中。
4.IPTV直播不能看，可能是网关坏，先换网关，不行的话再打网管电话。
5.拨号后，出现691错误，可能是帐号密码错，先确认账号密码输入输入是否正确，不行再打网管电话。
6.来电显示或者传真不好，很有可能是网关的版本不对，请升级至B035以上版本。
7.线务员在安装、抢修过程中使用以前装过的SFU设备时，尽量保证不要在同一个小区使用。
应错开在不同的小区或分局使用。
8.在处理修订工单和修改工单时，所以资源和用户信息都应按照97库为准，不能光查看工单。
如SN号工单与97库不一致的情况，线务员应严格按97库的SN号输入。
9.在出现SFU设备已注册成功但无法进行上网或其他业务时，线务员应自行进行上网的单机测试（使用测试帐号）来验证SFU设备、帐号是否正常，再寻求维中支撑。
10.对于某些应用不好的问题（如速率不够、某网站打不开），线务员需单机测试，并将相关测试结果（测速或TRACERT报告）提交维中分析，或由维中转相关部门处理、解决。
11.以上操作都确认无误，但仍无法解决的，线务员直接报维中网管支撑。
同时，线务员应在现场等待一段时间，因为网管会需要线务员在现场配合进行测试。
12.正常情况下，单口SFU和LAN上行e8-C（即家庭网关）上电后，LAN上行e8-C可以连接平台，能够接受ITMS的工单下发，大约在5~6分钟后，设备自动重启，VOICE、INTERNET、POWER、WLAN、接电脑的LAN口等指示灯常亮（或者闪烁），表示业务配置正常，可以使用上网、IPTV和语音业务。
FTTH解决方案一、背景介绍随着互联网的快速发展，人们对网络速度和稳定性的需求越来越高。
FTTH （Fiber to the Home）解决方案应运而生，它利用光纤技术将网络直接延伸到用户家庭，提供了更快速、更稳定的网络连接。
本文将详细介绍FTTH解决方案的原理、优势和应用。
二、原理FTTH解决方案主要依靠光纤传输数据，相比传统的铜线传输，光纤具有更高的带宽和更低的信号衰减。
其基本原理如下：1. 光纤布线：光纤从光线转换器出发，通过光缆将信号传输到用户家庭。
2. 光线转换：光线转换器将电信号转换为光信号，通过光纤传输。
3. 光信号传输：光信号在光纤中传输，利用全内反射原理保持信号的稳定传输。
4. 光线接收：光信号到达用户家庭后，通过光线接收器将光信号转换为电信号。
三、优势FTTH解决方案相比传统的ADSL（Asymmetric Digital Subscriber Line）等宽带接入方式，具有以下优势：1. 高速宽带：利用光纤传输，提供更高的带宽，满足用户对高速互联网的需求。
2. 低延迟：光信号传输速度快，延迟低，提供更流畅的网络体验。
3. 抗干扰能力强：光纤传输不受电磁干扰影响，保证网络信号的稳定性。
4. 长距离传输：光纤传输距离远，可覆盖更广的区域，满足用户的网络覆盖需求。
5. 安全性高：光信号无法被窃听，提供更高的网络安全性。
四、应用FTTH解决方案广泛应用于各个领域，包括家庭、企业和公共机构等：1. 家庭用户：FTTH解决方案为家庭用户提供高速宽带接入，支持家庭网络、在线娱乐、智能家居等应用。
2. 企业用户：FTTH解决方案为企业用户提供高速稳定的网络连接，支持企业办公、云计算、视频会议等业务需求。
3. 公共机构：FTTH解决方案为公共机构提供可靠的网络服务，支持政府、学校、医院等机构的信息化建设。
五、实施步骤FTTH解决方案的实施包括以下步骤：1. 网络规划：根据用户需求和区域特点，进行网络规划，确定光纤布线方案和设备选型。
FTTH解决方案一、引言FTTH（光纤到户）解决方案是一种高速宽带接入技术，通过光纤将信号传输到用户家中，提供高速、稳定的网络连接。
本文将详细介绍FTTH解决方案的技术原理、设备要求、网络拓扑结构以及部署流程。
二、技术原理1. 光纤传输：FTTH解决方案采用光纤作为传输介质，光信号通过光纤传输，具有高速、低损耗的特点。
2. 光猫设备：光猫是FTTH解决方案的核心设备，负责将光信号转换为电信号，实现光纤到用户设备的连接。
3. 光分纤箱：光分纤箱用于光纤的分布和连接，将主干光纤连接到用户楼宇内的光分纤箱，再通过室内光缆连接到用户家中的光猫。
三、设备要求1. 光纤：采用单模光纤，具有低损耗、高带宽的特点。
2. 光猫：支持EPON或GPON协议，提供高速、稳定的网络连接。
3. 光分纤箱：具有良好的防尘、防水性能，能够有效保护光纤连接。
四、网络拓扑结构FTTH解决方案的网络拓扑结构包括三个层级：中心局点、光分纤箱和用户家庭。
1. 中心局点：中心局点是整个网络的核心，负责光纤的传输和数据交换。
2. 光分纤箱：光分纤箱位于用户楼宇内，负责将主干光纤连接到用户家中。
3. 用户家庭：用户家庭通过光猫与光分纤箱相连，实现高速宽带接入。
五、部署流程1. 规划：根据用户数量和需求，确定中心局点的位置和光分纤箱的布置。
2. 建设：在中心局点建设光纤传输设备，安装光分纤箱并连接主干光纤。
3. 室内布线：在用户楼宇内进行室内光缆的布线，将光分纤箱与用户家庭连接。
4. 安装光猫：在用户家庭安装光猫设备，将光信号转换为电信号。
5. 测试与调试：对整个网络进行测试与调试，确保信号传输稳定、速度达标。
6. 用户接入：用户家庭完成网络接入，享受高速宽带服务。
六、总结FTTH解决方案是一种高速宽带接入技术，通过光纤传输信号，提供稳定、高速的网络连接。
本文详细介绍了FTTH解决方案的技术原理、设备要求、网络拓扑结构以及部署流程。
通过合理规划、建设和布线，可以实现高效的FTTH网络部署，为用户提供优质的网络体验。
