mtk平台函数

1. int FS_Open(const WCHAR*FileName, UINT Flag)该函数用来打开一个文件，FielName为文件路径及文件名，Flag为文件的操作属性，其值可为FS_READ_WRITE，FS_READ_ONLY，FS_OPEN_SHARED等。

如果文件打开成功，该函数返回一个大于等于0的值，否则返回一个小于0 的值。

具体操作方法可如下：FS_HANDLE h;if((h = (FS_HANDLE)FS_Open((constWCHAR*)filename,FS_READ_WRITE|FS_OPEN_SHARED|FS_CREATE)) >= 0){FS_Close(h);}注意，这里的路径要转换成Unicode字符串，可以通过AnsiiToUnicodeString(S8 * pOutBuffer, S8 *pInBuffer)函数来实现。

比如我们在D盘的example 文件夹下有一个test.c 文件需要对其进行修改（D:\example\test.c），则:FS_HANDLE h;S8UnicodeName[100];AnsiiToUnicodeString((S8*) UnicodeName, (S8 *)”D:\\example\\test.c”);if((h = (FS_HANDLE)FS_Open((const WCHAR *)UnicodeName,FS_READ_WRITE|FS_OPEN_SHARED|FS_CREATE)) >= 0){FS_Close(h);}也可使用FS_Open((const WCHAR *)L”D:\\example\\t est.c”,FS_READ_WRITE|FS_OPEN_SHARED|FS_CREATE)方式打开。

当对文件修改完成后，要使用函数FS_Close()将其关闭。

2. intFS_Close(FS_HANDLEFileHandle)用来关闭一个已经打开的文件。

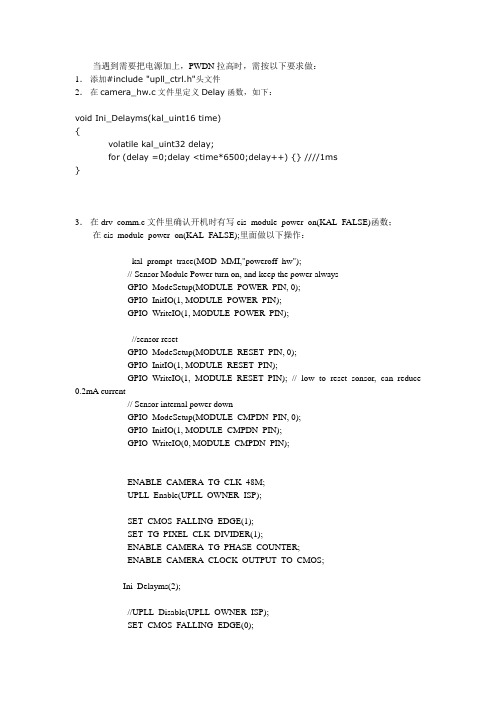

当遇到需要把电源加上，PWDN拉高时，需按以下要求做：1．添加#include "upll_ctrl.h"头文件2．在cam era_hw.c文件里定义Delay函数，如下：void Ini_Delaym s(kal_uint16 time){volatile kal_uint32 delay;for (delay =0;delay <t ime*6500;delay++) {} ////1ms}3．在drv_comm.c文件里确认开机时有写cis_module_power_on(KAL_FALSE)函数；在cis_module_power_on(KAL_FALSE);里面做以下操作：kal_prompt_trace(MOD_MMI,"poweroff_hw");// Sensor Module Power turn on, and keep the power alwaysGPIO_ModeSetup(MODULE_POWER_PIN, 0);GPIO_InitIO(1, MODULE_POWER_PIN);GPIO_WriteIO(1, MODULE_POWER_PIN);//sensor resetGPIO_ModeSetup(MODULE_RESET_PIN, 0);GPIO_InitIO(1, MODULE_RESET_PIN);GPIO_WriteIO(1, MODULE_RESET_PIN); // low to reset sonsor, can reduce 0.2mA current// Sensor internal power downGPIO_ModeSetup(MODULE_CMPDN_PIN, 0);GPIO_InitIO(1, MODULE_CMPDN_PIN);GPIO_WriteIO(0, MODULE_CMPDN_PIN);ENABLE_CAMERA_TG_CLK_48M;UPLL_Enable(UPLL_OWNER_ISP);SET_CMOS_FALLING_EDGE(1);SET_TG_PIXEL_CLK_DIVIDER(1);ENABLE_CAMERA_TG_PHASE_COUNTER;ENABLE_CAMERA_CLOCK_OUTPUT_TO_CMOS;Ini_Delayms(2);//UPLL_Disable(UPLL_OWNER_ISP);SET_CMOS_FALLING_EDGE(0);DISABLE_CAMERA_TG_PHASE_COUNTER;DISABLE_CAMERA_CLOCK_OUTPUT_TO_CMOS;Ini_Delayms(200);GPIO_WriteIO(1, MODULE_CMPDN_PIN); // high to enter sensor power-down mode4．在hw.c文件中重新写一个函数，这个函数就是没有把MCLK打开的那些参数配置，另外在image_sensor.c文件的poweroff函数下调用这个函数就可以了。

作者: Darren完成日期: 2010-06-28 Page 1 of 14 e-mail:*******************目录1.基本概念 (2)2.MT6225 ADC简介 (3)3.MT6253 ADC简介 (3)4.两种操作模式 (3)5.用于电池电量显示的ADC检测 (4)5.1.主要流程图 (4)5.2.流程说明 (6)5.3.创建步聚 (6)6.充电时ADC的检测 (7)6.1充电时ADC的调度流程 (7)7.工程模式查看电池电压ADC (8)8.MT6225平台区分USB和CHARGER的ADC通道 (8)9.ADC校准 (10)10.ADC检测的主要API (11)11.ADC调度器的成员变量 (13)作者: Darren完成日期: 2010-06-28 Page 2 of 14 e-mail:*******************1.基本概念ADC ,即analog to digital converter,模拟信号至数字信号的转换器。

主要的ADC转换算法有逐次逼近法，双积分法。

它们一般由芯片内部的硬件电路实现，但外部的电路接法会有所不同。

MTK平台ADC采样的可使用外部电路：y=((a*x+b)/100)*factor（如adc_adc2vol（）中的算式）x为ADC采样值，y为测量点的实际电压如图2所示，(a*x+b)为A点的电压值，((a*x+b)/100)*factor才是我们要测量的Ui的电压值。

由于ADC的量程有限，故需要进行分压才能测量比较大的电压，之后再根据分压电阻的比值转换成要测量点的电压。

a为每单位表示的电压。

MTK的ADC量程为2.8V，ADC为10位的，故a=2800000/2^10=2734(uV)。

通常为了扩大测量范围，需要把a扩大约一倍（记为a1），之后再通过factor校正。

比如变成5524，是原来的2.02倍b是偏移量，需要测量确定。

1、S32 gdi_image_draw_id(S32 offset_x, S32offset_y, U16 image_id);offset_x和offset_y 是图片左上角的坐标,image_id是指向图片的枚举类型,用法如下:ADD_APPLICATION_IMAGE(MAIN_MENU_MA TRIX_PHONEBOOK_ICON,CUST_IMG_PATH"\\\\MainLCD\\\\MainMenu\\\\MATRIX\\\\MM_PB.gif");2、S32 gdi_image_draw(S32 offset_x, S32 offset_y, U8 *image_ptr);Image_ptr是用file2hex.exe转化后的图片文件名;在MTK平台里,image_ptr = (U8*)GetImage(image_id);3、S32 gdi_image_draw_file(S32 offset_x, S32 offset_y, S8*image_name);Image_name是图片的文件名;4、S32 gdi_image_get_dimension_id(U16 image_id, S32 *width, S32*height);S32 gdi_image_get_dimension_file(S8 *image_name, S32 *width, S32*height);S32 gdi_image_get_dimension(U8 *image_ptr, S32 *width, S32 *height);获得图片的长宽参数5、S32 gdi_image_get_frame_count_id(U16 image_id, S32 *frame_count); S32 gdi_image_get_frame_count_id(U16 image_id, S32 *frame_count);获得动态图片的帧数画点函数;6、void UI_putpixel(s32 x,s32 y,color c);7、关于剪切矩形:void UI_set_clip(s32 x1,s32 y1,s32 x2,s32 y2);void UI_reset_clip(void);void UI_pop_clip(void);void UI_set_text_clip(s32 x1,s32 y1,s32 x2,s32 y2);void UI_reset_text_clip(void);void UI_pop_text_clip(void);画线函数;颜色为c的一条直线:void UI_line(s32 x1,s32 y1,s32 x2,s32 y2,color c);颜色为c,宽度为w的一条直线:void UI_wline(s32 x1,s32 y1,s32 x2,s32 y2,color c,s32 w);画一个空心矩形:void UI_draw_rectangle(s32 x1,s32 y1,s32 x2,s32 y2,color c); 填充一个矩形:void UI_fill_rectangle(s32 x1,s32 y1,s32 x2,s32 y2,color c); 画图区域控制函数:void UI_lock_double_buffer(void);void UI_unlock_double_buffer(void);void UI_BLT_double_buffer(s32 x1, s32 y1, s32 x2 , s32 y2); 文字输出有关的函数:设置字符显示区:void UI_set_text_clip(s32 x1,s32 y1,s32 x2,s32 y2);设置字体颜色:void UI_set_text_color(color c);设置字体边框颜色:void UI_set_text_border_color(color c);设置当前光标位置:void UI_move_text_cursor(s32 x,s32 y);获取字符串的长、宽参数:void UI_measure_string(UI_string_type text,s32 *width,s32 *height);获得单个字符的长、宽参数:void UI_measure_character(UI_character_type c,s32 *width,s32*height);输出字符串:void UI_print_text(UI_string_type text);输出一个字符:void UI_print_character(UI_character_type c);字符串求长:U16 UTF8Strlen(U8 *p);字符串操作函数:字符串查找:strstr字符串拷贝:strcpy字符串定长拷贝:strncpy字符串比较:strcmp字符串定长比较:strncmp字符串续接:strcat字符串定长续接:strncat字符串转化为整型函数:atoi整型转化为字符串函数:itoa关于层建立一个层:GDI_RESULT dm_create_layer_using_outside_memory(S32 x, S32 y, S32 width, S32 height, gdi_handle **handle_ptr, U8 *outside_memory, S32 outside_memory_size, U32 flags);MTK平台上,软件支持四层。

MTK平台开发总结（全）声明：前阶段进行了近两个月的MTK平台上层开发，由于缺乏技术支持，对于整个平台的认识都是通过简略的文档和浅薄的经验摸索出来的。

其间整理了一些文档。

由于联发科提供的PDF全部是英文，有些名词难以翻译准确，只能凭单方理解和嵌入式开发的词汇习惯进行意译，还请谅解。

系列文章均出自原创，肤浅可笑之处，望海涵。

（一）窗体的重画通过观察可以发现，每个窗体模板都调用这样一个函数：dm_redraw_category_scree n()。

这个函数便是显示窗体的函数。

它内部的实现是这样的：获得该窗体所包含的组件及它们的属性，再根据组件的类型和属性，调用不同的接口，逐一绘制各组件。

详细流程如下图所示：由上面的流程可见，无论是窗体所包含的组件，还是组件的属性，都是根据模板ID获取的。

那么现在摆在面前的有两个问题：一、模板ID是如何传递到这个函数中的；二、模板ID和窗体组件、组件的属性，是如何关联到一起的。

我们逐一解决这两个问题。

一、模板ID是如何传递到这个函数中的模板ID，是Sho wCateg ory..Screen()过程中，所显示的界面的编号，千万不要与EntryNe wScree n(scrID，…) 函数中传入的窗口ID相混淆。

它们以―MMI_‖为前缀，被定义在枚举型结构MMI_CATEGORY_ID_L IST中，又通过结构体d m_data_struct和它的全局结构体变量g_dm_data，在应用程序中被广泛使用。

先看看结构体dm_data_struct的定义：typedef struct{S32 s32ScrId;S32 s32Cat Id;S32 s32fl ags;}其中，s32ScrId是当前窗口ID，也就是我们使用EntryNe wScree n（）时传入的那个参数；而s32Cat Id才是模板ID；最后的flag，是模板需要显示软键盘、清屏等动作时，所置的标志变量，它在上面提到的那个dm_redraw_category_scree n（）函数中被判断。

显示文本串的函数原型：void(*gui_print_text)(UI_string_type_text);刷新屏幕/重绘屏幕：gui_BLT_double_buffer(S32 x1,S32 y1,S32 x2,S32 y2); 将屏幕清成空白：clear_screen();设置文本输出的起始位置：gui_move_text_cursor();修改文本颜色：gui_set_text_color();退出上一个程序：EntryNewScreen();全屏幕：entry_full_screen();弹出历史中最后一次显示的屏幕：SetKeyHandler();左键响应函数：SetLeftkeyFunction();高亮函数:SetHiliteHandler();文本绘制函数:gui_print_text();在屏幕上输出一个字符：gui_print_character();输出一个带边框的文本：gui_print_bodered_text();测量一个字符串在屏幕上占多少像素长度和高度：gui_measure_string();整形数据转换成字符串：gui_itoa();设置边框的颜色：gui_set_border_color();图形画点：gui_putpixel();/gdi_draw_point();画线：gui_line();绘制水平直线：gui_draw_horizontal_line();绘制垂直直线：gui_draw_vertical_line();绘制一个矩形：gui_draw_rectangle();绘制一个填充了c颜色的实心矩形：gui_fill_rectangle();在屏幕上绘制一个带边框的填充矩形：gdi_draw_frame_rect();画不同宽度的线：gui_wline();十字纹：gui_cross_hatch_fill_rectangle();百叶窗：gui_hatch_fill_rectangle();十字纹（两种颜色交替）：gui_alternate_cross_hatch_fill_rectangle(); 百叶窗（两种颜色交替）：gui_alternate_hatch_fill_rectangle();圆角矩形：gdi_draw_round_rect();按钮风格的矩形：gdi_draw_button_rect();带阴影的矩形：gdi_draw_shadow_rect();递进色填充矩形：gdi_draw_gradient_rect();绘制图标：gui_show_image();绘制图像：gdi_image_draw_file();动画：gdi_anim_draw_id();暂停动画播放：gdi_anim_stop();图像排版：gdi_image_get_dimension_id();进入图像裁剪区：gui_push_clip();恢复图像裁剪区：gui_pop_clip();裁剪图像：gui_set_clip();重置图像裁剪区到默认范围：gui_reset_clip();创建层：gdi_layer_create();常规静态图像显示函数如下：gdi_image_draw_id() 资源ID，不缩放gdi_image_draw() 资源Buffer,不缩放gdi_image_draw_file() 文件，不缩放gdi_image_draw_ext() Buffer,不缩放gdi_image_draw_resized_if() 资源ID，可缩放gdi_image_draw_resized() 资源Buffer,可缩放gdi_image_draw_resized_file() 文件，可缩放gdi_image_draw_resized_ext() Buffer,可缩放常用的动画函数如下：gdi_anim_draw_id();资源ID，不缩放gdi_anim_draw_id_once();资源ID，不缩放，只画一次gdi_anim_draw();资源Buffer，不缩放gdi_anim_draw_frames();资源buffer，不缩放，指定开始帧gdi_anim_draw_resized();资源buffer，可缩放gdi_anim_draw_once();资源buffer，不缩放，只画一次gdi_anim_draw_file();文件，不缩放gdi_anim_draw_file_resized();文件，可缩放gdi_anim_draw_file_frames();文件，不缩放，指定开始帧gdi_anim_draw_mem();buffer，不缩放gdi_anim_draw_mem_frames();buffer，不缩放，指定开始帧gdi_anim_draw_mem_resized();buffer，可缩放gdi_anim_draw_mem_once();buffer，不缩放，只画一次创建层：gdi_layer_set_active();获取基础层句柄：gdi_layer_get_base_handle();激活层：gdi_layer_set_active();合并层：gui_BLT_double_buffer();指明哪几个层需要合并：gdi_layer_set_blt_layer();/gdi_layer_blt();将整个层刷成单一颜色：gdi_layer_clear();将某一颜色设为层的通透色：gdi_layer_set_source_key();半透明特效：gdi_layer_set_opacity();释放层:gdi_layer_free();锁屏：gdi_layer_lock_frame_buffer();gdi_layer_unlock_frame_buffer();初始化菜单框架的基本属性：gui_create_fixed_list_menu();设置菜单的高亮项:gui_fixed_list_menu_goto_item();停止菜单项的滚动：gui_fixed_icontext_menuitem_stop_scroll();。
