电力系统稳定性简要概述引言电力系统稳定性是指电网在受到外界扰动或内部故障时，恢复稳定工作状态的能力。
在电力系统中，稳定性是一个极其重要的概念，保证电网的稳定运行对于维持现代社会的基本运转至关重要。
本文将简要概述电力系统稳定性的基本概念和分类，以及相关的控制方法。
电力系统稳定性的概念电力系统稳定性可以分为三个方面：1.电力系统静态稳定性：指电力系统在小扰动下能够保持稳定的能力。
静态稳定性通常涉及发电机和负荷之间的平衡，以及电网的电压和频率的稳定性。
2.电力系统动态稳定性：指电力系统在大扰动下能够迅速恢复到稳定的能力。
动态稳定性涉及到电力系统的振荡和失稳问题，如发电机转子振荡和电压失控等。
3.电力系统暂态稳定性：指电力系统在受到突发大扰动（如故障、短路等）后，能够在较短的时间内恢复到正常稳定状态。
暂态稳定性主要涉及电力系统的电压和电流的快速变化过程。
电力系统稳定性的影响因素电力系统稳定性受到多种因素的影响，包括但不限于：1.发电机和负荷之间的平衡：发电机的产生功率必须与负荷的消耗功率相匹配，否则会导致电力系统的不稳定。
2.电网的电压和频率：电力系统的电压和频率必须保持在合理的范围内，否则会对电力设备和用户设备造成损坏。
3.线路和变压器的损耗：电力系统中的线路和变压器会产生电阻和电磁损耗，这些损耗会导致电能的损失，从而影响电力系统的稳定性。
4.电力系统的控制策略：电力系统的控制策略包括发电机的启动和停机控制、负荷的调整控制等，这些控制策略直接影响电力系统的稳定性。
电力系统稳定性的控制方法为了保证电力系统的稳定运行，需要采取一系列的控制方法。
以下是常用的控制方法：1.发电机的自动调节系统：通过自动调节发电机的励磁和机械输入，使得发电机的输出功率和电压保持稳定。
2.负荷调整控制：根据实际负荷需求，调节负荷的输出功率，使其适应电力系统的变化。
3.线路和变压器的补偿控制：对线路和变压器进行补偿，降低其损耗，提高电力系统的效率和稳定性。
第九章 电力系统静态稳定性分析主要内容提示：电力系统的稳定性，是指当电力系统在正常运行状态下突然受到某种干扰后，能否经过一定的时间后又恢复到原来的运行状态或者过渡到一个新的稳定运行状态的能力。
如果能够，则认为系统在该运行状态下是稳定的。
反之，若系统不能回到原来的运行状态，也不能建立一个新的稳定运行状态，则说明系统的状态变量没有一个稳定值，而是随着时间不断增大或振荡，系统是不稳定的。
电力系统的稳定性，按系统遭受到大小干扰的不同，可分为静态稳定性和暂态稳定性。
电力系统的静态稳定性即是在小干扰下的稳定性,电力系统的暂态稳定性是在大干扰下的稳定性。
本章主要讨论：各类旋转元件的机电特性，简单电力系统的静态稳定性及提高电力系统静态稳定的措施。
重点是系统静态稳定的实用判据和小干扰法的应用。
§9—1 各类旋转元件的机电特性本节讨论两个基本问题：同步发电机组转子运动方程及功-角特性()δP ；异步电动机组转子运动方程及电磁转矩与转差的关系()s M 。
一、发电机的转子运动方程在发电机转轴上有两个转矩作用（略摩擦转矩）,一个是原动机作用的机械转矩T M ，与之对应的功率T P 为机械功率；另一个是发电机作用的电磁转矩E M ，与之对应的功率E P 为电磁功率.发电机转轴上的净加速转矩：αJ M M M E T =-=∆ 其中 J 为转子的转动惯量，α为机械角加速度。
当N ωω=时，1=*ω，则**∆=∆P M发电机的转子运动方程：****-=∆=⋅=∆E T N JP P P dt d T M 22δω（＊符号可省略） 写成状态方程:()⎪⎪⎩⎪⎪⎨⎧-==-=E T J N N P P T dt d dt d dt d ωωδωωδ22惯性时间常数：2222222100074.246024N BB N B N B N J n S GD S GD n S GD S J T =⎪⎭⎫ ⎝⎛=⋅==πΩΩ(s) J T 的物理意义：当机组输出电磁转矩0=*E M 、输入的机械转矩1=*T M 时，机组从静止升速到额定转速所需的时间.当δ、t 、J T 以不同的单位表示时，转子运动方程出现不同的形式：如,当δ（rad ）、t （s ）、J T （s ）时，222dt d f T P N J δπ⋅=∆* 当δ(度）、t （s ）、J T （s ）时，22360dt d f T P N J δ⋅=∆*二、发电机的功—角特性方程以图9-1所示的单机对无限大系统为例，分析发电机的功—角特性。

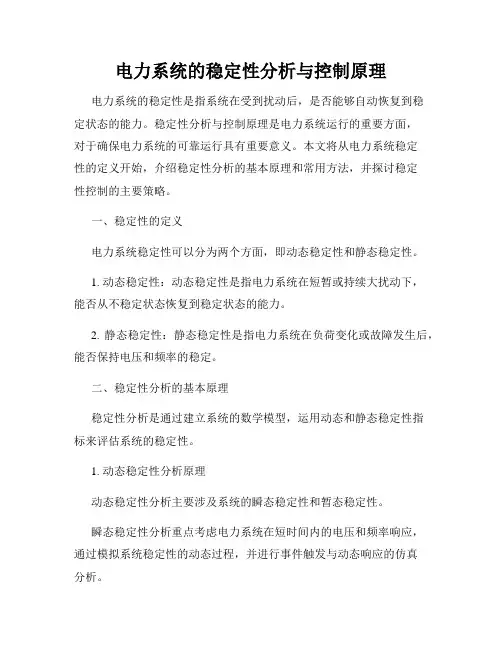

电力系统的稳定性分析与控制原理电力系统的稳定性是指系统在受到扰动后，是否能够自动恢复到稳定状态的能力。
稳定性分析与控制原理是电力系统运行的重要方面，对于确保电力系统的可靠运行具有重要意义。
本文将从电力系统稳定性的定义开始，介绍稳定性分析的基本原理和常用方法，并探讨稳定性控制的主要策略。
一、稳定性的定义电力系统稳定性可以分为两个方面，即动态稳定性和静态稳定性。
1. 动态稳定性：动态稳定性是指电力系统在短暂或持续大扰动下，能否从不稳定状态恢复到稳定状态的能力。
2. 静态稳定性：静态稳定性是指电力系统在负荷变化或故障发生后，能否保持电压和频率的稳定。
二、稳定性分析的基本原理稳定性分析是通过建立系统的数学模型，运用动态和静态稳定性指标来评估系统的稳定性。
1. 动态稳定性分析原理动态稳定性分析主要涉及系统的瞬态稳定性和暂态稳定性。
瞬态稳定性分析重点考虑电力系统在短时间内的电压和频率响应，通过模拟系统稳定性的动态过程，并进行事件触发与动态响应的仿真分析。
暂态稳定性分析主要考虑系统在故障或外界扰动下的稳定性问题，通过分析系统的暂态过程和各个节点的电压与功率变化，评估系统对扰动的响应能力。
2. 静态稳定性分析原理静态稳定性分析主要涉及系统的电压稳定和功率稳定。
电压稳定性分析主要评估系统节点电压的变化范围，包括电压过大和电压过小两个极端情况，同时分析系统中可能存在的电压不平衡和电压波动问题。
功率稳定性分析主要考虑系统负荷变化时，发电机输出功率与负荷需求之间的平衡关系，评估系统的平衡能力。
三、稳定性分析的常用方法稳定性分析的常用方法包括直流潮流法、潮流灵敏度法、暂态稳定分析法等。
1. 直流潮流法是稳定性分析的基础方法，通过建立节点电压和功率之间的迭代方程，求解系统各节点的电压和功率分布。
这种方法适用于对系统电压稳定性的初步评估。
2. 潮流灵敏度法是一种全面分析系统稳定性的方法，它考虑了系统中各个元件或节点电压与功率参数的变化对系统稳定性的影响程度，可以定量评估系统的稳定性水平。
电气系统稳定的基本概念电气系统稳定是指在一定运行条件下，系统能够以可接受的方式维持其正常运行状态，并保持所需的动态性能。
电气系统稳定的基本概念包括静态稳定性、动态稳定性和暂态稳定性。
静态稳定性是指系统在运行过程中能够维持电压和频率的稳定。
电力系统通常需要通过控制发电机的励磁电流或发电机的有功输出来调节其输出电压，保证电网电压的稳定。
此外，还需要通过有效的负荷调节来保持电网的频率稳定。
静态稳定性主要关注系统稳定的平衡状态，通过调整功率的分配，使得电压和频率在允许的范围内保持稳定。
动态稳定性是指系统在受到外部扰动或突发故障时，能够迅速恢复到稳定状态并保持正常运行。
在电力系统中，常见的动态稳定性问题包括电压暂降、短路故障等。
为了保持动态稳定性，电力系统需要设计合理的调度策略和控制策略，以便于在故障发生时能够及时进行控制和调节，保证系统能在最短的时间内恢复到稳定状态。
暂态稳定性是指系统在发生故障后，能够在一定时间内恢复到稳定状态，并保持正常运行。
在电气系统中，暂态稳定性主要是指系统在发生故障时，各节点电压、功率等因素的瞬时变化能够在一定时间内恢复到新的稳定状态。
暂态稳定性主要关注电力系统在发生故障后的短暂稳定性，需要通过选择合适的保护装置和控制策略来实现。
为了保证电气系统的稳定运行，需要进行系统规划、设备选型、调度控制和保护调试等方面的工作。
首先，必须对系统进行规划和设计，包括确定电源和负荷的分布、设备的选型和布置等。
其次，在系统运行过程中需要使用合理的控制策略和保护装置，以及有效的调度算法来保证系统的稳定和安全运行。
最后，在系统运行过程中需要进行定期的检测和维护，以及及时处理故障和隐患，确保系统始终处于稳定的状态。
总之，电气系统稳定是保证电力系统正常运行的关键要素。
通过静态稳定性、动态稳定性和暂态稳定性的综合保证，可以确保电力系统在各种条件下都能保持稳定运行，并达到所需的电力质量要求。
电力系统稳定的定义
电力系统稳定是指在外界扰动或内部故障的情况下，电力系统能够保持稳定运行的能力。
这种稳定性包括静态稳定、动态稳定和暂态稳定三个方面。
静态稳定是指在系统负荷变化或发电机出力变化的情况下，系统仍能保持电压和频率的稳定。
静态稳定主要受到发电机容量、输电线路阻抗以及负荷特性等因素的影响。
动态稳定是指在系统遭受突然扰动后，如过载、短路等故障时，系统能够快速恢复到正常运行状态。
动态稳定主要受到发电机转子惯量、励磁控制、自动调节装置以及保护控制等因素的影响。
暂态稳定是指在系统遭受大幅度扰动后，如雷击、外界短路等严重故障时，系统能够快速恢复到正常运行状态。
暂态稳定主要受到发电机转子惯量、励磁控制、保护控制以及高压断路器等因素的影响。
为了确保电力系统的稳定运行，需要采取一系列措施，如增加备用电源、优化输电线路、提高发电机容量和负荷调节能力等。
此外，还需要加强对电力系统的监测和保护控制，及时发现并解决潜在的故障隐
患。
只有这样，才能确保电力系统的稳定运行，为社会经济的发展提供可靠的电力保障。
1．什么叫电力系统静态稳定、暂态稳定和动态稳定(1)电力系统静态稳定：是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。
(2)电力系统暂态稳定：指的是电力系统受到大干扰后，各发电机保持同步运行并过渡到新的或恢得到原来稳定运行状态的能力，通常指第一或第二摆不失步。
(3)电力系统动态稳定：是指系统受到干扰后，不发生振幅不断增大的振荡而失步。
2．提高系统稳定的基本措施1）加强网架结构；2）提高系统稳定的控制和采用保护装置。
(1)加强电网网架，提高系统稳定。
线路输送功率能力与线路两端电压之积成正比，而与线路阻抗成反比。
减少线路电抗和维持电压，可提高系统稳定性。
增加输电线回路数、采用紧凑型线路都可减少线路阻抗。
在线路上装设串联电容是一种有效的减少线路阻抗的方法，比增加线路回路数要经济。
串连电容的容抗占线路电抗的百分数称为补偿度，一般在50％左右，过高将容易引起次同步振荡。
在长线路中间装设静止无功补偿装置（SVC），能有效地保持线路中间电压水平（相当于长线路变成两段短线路），并快速调整系统无功，是提高系统稳定性的重要手段。
(2)电力系统稳定控制和保护装置。
提高电力系统稳定性的控制可包括两个方面：①失去稳定前，采取措施提高系统的稳定性；②失去稳定后，采取措施重新恢复新的稳定运行。
几种主要的稳定控制措施：a:发电机励磁系统及控制。
发电机励磁系统是电力系统正常运行必不可少的重要设备，同时，在故障状态能快速调节发电机机端电压，促进电压、电磁功率摆动的快速平息。
因此，充分发挥其改善系统稳定的潜力是提高系统稳定性最经济的措施，国外得到普遍重视。
常规励磁系统采用PID调节并附加电力系统稳定器（PSS），既可提高静态稳定又可阻尼低频振荡，提高动态稳定性。
目前国外较多的是采用快速高顶值可控硅励磁系统，配以高放大倍数调节器和PSS装置，这样可同时提高静态、暂态和动态3种稳定性。
b: 电气制动及其控制装置。
电力系统静态、暂态稳定实验报告一、实验目的１.了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化范围；２．通过实验加深对电力系统暂态稳定内容的理解3．通过实际操作，从实验中观察到系统失步现象和掌握正确处理的措施二、原理与说明实验用一次系统接线图如图1所示：图１。
一次系统接线图实验中采用直流电动机来模拟原动机，原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源,因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。
为了进行测量，实验台设置了测量系统，以测量各种电量(电流、电压、功率、频率)。
为了测量发电机转子与系统的相对位置角（功率角）,在发电机轴上装设了闪光测角装置.此外，台上还设置了模拟短路故障等控制设备.电力系统静态稳定问题是指电力系统受到小干扰后,各发电机能否不失同步恢复到原来稳定状态的能力。
在实验中测量单回路和双回路运行时，发电机不同出力情况下各节点的电压值，并测出静态稳定极限数值记录在表格中.电力系统暂态稳定问题是指电力系统受到较大的扰动之后,各发电机能否过渡到新的稳定状态，继续保持同步运行的问题。
在各种扰动中以短路故障的扰动最为严重。
正常运行时发电机功率特性为：P1=（Eo×Uo)×sｉnδ1/X１；短路运行时发电机功率特性为:P2＝（Eo×Uo）×ｓｉnδ2/X2；故障切除发电机功率特性为: P3=(Eo×Ｕo）×sinδ3/Ｘ3;对这三个公式进行比较,我们可以知道决定功率特性发生变化与阻抗和功角特性有关。
电力系统的稳定性分析电力系统作为现代化社会中不可或缺的基础设施，它的稳定性显得至关重要。
随着我国电力行业的快速发展，电力系统的稳定性分析成为了一个备受关注的话题。
本文将从电力系统的稳定性背景出发，分析电力系统稳定性分析的基本概念和方法，讨论影响电力系统稳定性的因素，并介绍当前在电力系统稳定性分析领域的研究和实践。
电力系统稳定性背景电力系统稳定性是指电力系统在外部扰动或内部失效条件下，能够自我恢复并保持稳定运行的能力。
电力系统的稳定性是电力系统安全可靠运行的前提条件。
电力系统稳定性受多种因素影响，包括电网结构、负荷水平、发电容量、自动化控制等。
目前，我国电力行业正处于快速发展阶段。
据国家统计局数据显示，2020年全国发电量达到了7.08万亿千瓦时，同比增长3.1%。
然而，随着电力系统规模的不断扩大，电力系统的稳定性问题也越来越凸显。
在前不久的“7.20”特大洪灾中，湖南、浙江两省电网发生重大电力故障，致使部分地区断电，严重影响了当地的经济和社会生活。
这就凸显了电力系统稳定性分析的重要性。
电力系统稳定性分析的基本概念和方法电力系统稳定性分析是指通过对电力系统的结构、参数和各设备的运行状态等方面进行分析，预测电力系统的稳定性，以期发现电力系统运行中存在的问题，为电力系统的稳定安全运行提供技术支撑。
电力系统稳定性分析主要分为三个方面，即电力系统暂态稳定性分析、电力系统静态稳定性分析和电力系统动态稳定性分析。
电力系统暂态稳定性分析是指在电网发生短暂电压幅值变化时，电网是否能够维持正常的运行状态。
在电压幅值变化后，电网发生瞬态过程，会有程度不同的振荡，在此过程中，电压、电流和功率等改变量会迅速变化，电力系统的稳定性会受到严峻的考验。
电力系统暂态稳定性分析的主要方法有直接刚度法、间接刚度法等。
电力系统静态稳定性分析是指在电网发生较大扰动时，电网是否能够恢复到正常的运行状态。
在电网发生连续的较大负荷波动时，或者发生极端天气情况等扰动时，电力系统应及时采取恢复措施，以保证正常的供电。
电力系统的静态和暂态稳定性
电力系统的静态稳定性是研究电力系统在某一运行方式下，遭受微小扰动时的稳定性问题。
对于瞬时性和永久性干扰都能回到或接近原始状态，则电力系统是静态稳定的。
静态不稳定的现象可以是同步发电机的非周期性失步（或称滑行失步,缺乏足够的同步力矩引起；或是缺乏足够的阻尼产生振荡失步）或同步发电机间自发不断增大的振荡。
电力系统暂态稳定性是电力系统在一个特定的大干扰下，能恢复到原始或接近原始运行方式，并保持同步发电机同步运行能力。
大干扰一般指短路故障，一般假定这些故障出现在线路上，也可以考虑发生在变压器或母线上。
在发生这些故障后，可以借断路器故障开关元件来消除故障。
电力系统稳定分为三个电量的稳定：电压稳定、频率稳定、功角稳定。
励磁系统提高电力系统的稳定主要是提高电压的稳定，其次是提高功角稳定。
频率稳定由调速器负责。
功角稳定又分为三种：静态稳定、暂态稳定和动态稳定。
静态稳定是系统受到小扰动后系统的稳定性；
暂态稳定是大扰动后系统在随后的1－2个周波的稳定性；
动态稳定是小扰动后或者是大扰动1－2周波后的，并且采取技术措施后的稳定性，也就是PSS研究的稳定性。
提高暂态稳定性有两种方法
1、减小加速面积：加快故障切除时间
2、增大减速面积：提高励磁电压响应比；提高强励电压倍数，使故障切除后的发电机内电势Eq迅速上升，增加功率输出，以达到增加减速面积的目的。
动态稳定性：
当发电机与系统的外接电抗较小，并且发电机的输出功率较低时，系数K5为正，这时A VR 的作用是引入了一个负的同步转矩和一个正的阻尼转矩，有利于动态稳定；
当发电机与系统的外接电抗较大，并且发电机的输出功率较高时，系数K5为负，这时A VR 的作用是引入了一个正的同步转矩和一个负的阻尼转矩不利于动态稳定；。
