门式刚架轻型房屋钢结构工程施工组织设计

门式刚架轻型房屋钢结构设计及施工(1)自《门式刚架轻型房屋钢结构技术规程》（CECS 102：98）公布已来，此类工程发展很快，但也陆续听到一些令人不安的情况。

去年雨水较大，降雪较多，有些地方雪特别大，结构被压坏恐怕很难避免，但有的地方雪不大房子也有垮的，漏水的更多。

另外，也看到一些工程，有的框架梁太细，令人担心，遇到大雪很可能出问题。

有的骨架立起来摇摇晃晃，没有支撑，说装上墙板就好了，好象有了墙板就可以不支撑。

现在排架多起来。

用钢筋砼柱、轻钢梁，造价较低，但有的严重不合规定。

以下就轻钢结构设计及施工谈自己的几点体会。

关键词：门式刚架钢结构一。

设计方面1.屋面活荷载取值框架荷载取0.3kN/m2 已经沿用多年，但屋面结构，包括屋面板和檩条，其活荷载提高到0.5kN/m2.《钢结构设计规范》规定不上人屋面的活荷载为0.5kN/m2，但构件的荷载面积大于60m2的可乘折减系数0.6.门式刚架一般符合此条件，所以可用0.3kN/m2，与钢结构设计规范保持一致。

国外这类，考虑0.15 -0.5N/m2的附加荷载，而我们无此规定，遇到超载情况，就出安全问题。

设计时可适当提高至0.5kN/m2.现在有的框架梁太细，檩条太小，明显有人为减少荷载情况，应特别注意，决不允许在有限的活荷载中“偷工减料”。

2.屋脊垂度控制框架斜梁的竖向挠度限值一般情况规定为1/180，除验算坡面斜梁挠度外，是否验算跨中下垂度？过去不明确，可能不包括屋脊点垂度。

现在应该是计算的。

一般是将构件分段，用等截面程序计算，每段都计算水平和竖向位移，不能大于允许值，等于验算跨中垂度。

跨中垂度反映屋面竖向刚度，刚度太小竖向变形就大。

的度本来就小，脊点下垂后引起屋面漏水，是漏水的原因之一。

有的工程由于屋面竖向刚度过小，第一榀刚架与山墙间的屋面出现斜坡，使屋面变形。

本人有此想法，刚架侧移后，当山尖下垂对坡度影响较大时（例如使坡度小于1/20），验算山尖垂度，以便对屋面刚度进行控制。

刚架轻型房屋钢结构设计门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。

门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点，因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。

门式刚架轻型房屋钢结构起源于美国，经历了近百年的发展，目前已成为设计、制作与施工标准相对完善的一种结构体系。

从人类发展历史看,建筑形式与结构体系的产生与发展总与一定时期的生产和生活水平密切相关,门式刚架轻型房屋钢结构的产生也有着特定的历史背景。

轻型钢结构在国外发展较早,最初是随着汽车工业的发展,主要用于建造私人车库等简易房屋。

第二次世界大战期间,由于战争的需要,轻型房屋钢结构主要用于建造一些拆装方便的营房和库房。

门式刚架轻型房屋钢结构最早起源于美国,并且发展最快、应用最广。

后来在欧洲、日本和澳大利亚等国也得到了广泛发展和应用。

因其构件制作快捷、便于工厂化加工、施工周期短等特点,此种结构形式一经推出就深受建筑业喜爱。

上世纪20世纪中期,建筑钢材产量大增,钢材的冶炼水平也有了很大突破,色彩丰富、耐久性强的彩色压型钢板随之出现, H型钢和冷弯薄壁型钢相继问世,这些都极大地推动了门式刚架轻型房屋钢结构的发展。

加之加工设备的不断改善,设计形式的多样化,使门式刚架轻型房屋钢结构体系逐渐应用于大型工业厂房、商业建筑及公共交通设施等。

实现了结构分析、设计、出图的程序化,构件加工的工厂化,安装施工和经营管理的一体化流程。

目前,大部分国外轻钢结构公司都具有自己的门式刚架轻型房屋钢结构系列,由于门式刚架构件的刚度良好,其平面内、外的刚度差别较小,为制作、运输、安装提供了较有利的条件。

结构构件可全部在工厂制作,工业化程度高,运输便捷,安装方便快速,土建施工量小,综合经济效益高。

在美国、日本等一些钢结构技术比较发达的国家,门式刚架轻型房屋钢结构体系已经作为一种及既经济又快捷的建筑结构体系,以商品的形式对外出售。

目录第一章编制根据 (4)1.1 指导思想……………………………………………………….４1.2 编制根据……………………………………………………….４第二章工程概况………………………………………………………７2.1 总体概况……………………………………………………….７2.2 现场概况……………………………………………………….７2.3 工程构造概况………………………………………………….７2.4 工程特点……………………………………………………….８第三章施工管理方针及目旳…………………………………………９3.1 管理方针……………………………………………………….９3.2 质量目旳……………………………………………………….９3.3 施工工期目旳………………………………………………….９3.4 安全环境保护目旳………………………………………………….９3.5 文明施工目旳………………………………………………….９3.6 服务目旳……………………………………………………….９第四章施工组织管理…………………………………………………１０4.1 项目管理组织机构…………………………………………….１０4.2 项目管理组织机构网络图…………………………………….１０4.3 项目管理人员岗位职责……………………………………….１１4.4 项目组织协调………………………………………………….１５第五章施工进度计划及确保工期旳主要措施………………………１８5.1 施工进度计划………………………………………………….１８5.2 确保工期旳主要措施………………………………………….１８第六章施工机械配置和劳动力配置…………………………………２１6.1 施工机械配置………………………………………………….２１6.2 施工机械使用、维护及保养措施…………………………….２１6.3 劳动力配置…………………………………………………….２４第七章主要分项工程施工方案………………………………………２５7.1 钢构造制作…………………………………………………….２５7.2 桩基础工程…………………………………………………….３６7.3 现场吊装……………………………………………………….４５7.4 一般砌筑工程………………………………………………….５８7.5 钢筋绑扎与安装工程………………………………………….６６第八章工程技术管理措施……………………………………………７３8.1 图纸审查制度………………………………………………….７３8.2 技术交底制度………………………………………………….７３8.3 材料检验制度………………………………………………….７４8.4 工程质量检验和验收制度…………………………………….７５8.5 工程技术档案制度…………………………………………….７５8.6 质量责任制…………………………………………………….７５第九章施工质量目旳及确保措施……………………………………８０9.1 质量确保体系………………………………………………….８０9.2 项目经理部质量体系组织措施……………………………….８０9.3 工程质量信息、资料管理…………………………………….８１9.4 材料旳质量控制措施………………………………………….８１9.5 工序质量措施和自检、自控措施…………………………….８１9.6 工程质量回访及保修………………………………………….８３第十章文明施工和安全生产防护措施………………………………８４10.1 安全生产措施………………………………………………...８４10.2 安全管理体系………………………………………………...８４10.3 安全管理制度………………………………………………...８４10.4 安全施工检验………………………………………………...８５10.5 安全技术交底………………………………………………...８５10.6 防火安全措施………………………………………………...８７第十一章施工合理化提议和降低成本措施……………………………９０11.1 施工合理化提议………………………………………………９０11.2 降低成本措施…………………………………………………９０第十二章工程质量通病防治措施……………………………………….９３12.1 质量通病防治机构及组织措施………………………………９３12.2 常见工程质量通病原因分析及防治措施……………………９３第十三章工程质量竣工验收及移交…………………………………….９６第一章编制根据1.1 指导思想本施工组织设计在国家基本建设路线、方针和政策指导下，从施工旳全局出发，根据本工程旳技术经济特点，拟定施工措施、劳动组织、技术组织措施等，安排施工进度和劳动力、材料、机械、构件旳供给，以及估计施工中旳多种需要及其变化，协调施工中各部门之间旳关系，使施工建立在科学合理旳基础上，从而做到优质、低耗、高效地保质、保量、保安全按期完毕施工任务，取得最佳旳经济效益和社会效益。

cecs102门式刚架轻型房屋钢结构技术规程全文共四篇示例，供您参考第一篇示例：随着现代化建筑技术的不断发展，轻钢结构建筑作为一种创新型、环保型新型建筑方式，得到了越来越广泛的应用。

而CECS102门式刚架轻型房屋钢结构技术规程，正是为了规范和指导轻型房屋钢结构的设计、施工和验收而制定的，下面将就CECS102规程的相关内容做一些介绍。

CECS102规程是由中华人民共和国住房和城乡建设部制定的，旨在强调轻型房屋钢结构在建筑中的合理使用和规范，确保建筑结构的安全性、稳定性和耐久性。

该规程详细规定了轻型房屋钢结构的设计、材料选用、施工工艺、验收标准等内容，是轻型房屋建筑领域的重要技术标准。

CECS102规程对轻型房屋钢结构的设计提出了严格的要求，要求设计符合国家或地方的相关规范标准，保障建筑结构的安全和稳定。

还对轻型房屋钢结构的材料性能、连接件和防护层等方面提出了具体的要求，确保了建筑结构的可靠性和耐久性。

CECS102规程对轻型房屋钢结构的施工工艺提出了详细规定，包括工程准备、基础处理、结构安装、涂装工艺等方面。

规程要求施工单位必须按照相关标准和规范操作，在施工过程中严格控制质量，保证建筑结构的稳固性和耐久性。

CECS102规程还对轻型房屋钢结构的验收标准进行了明确规定，要求验收单位必须依据规程对建筑结构进行全面检测，确保符合相关要求后方可通过验收。

这一严格的验收标准，保证了建筑结构的安全性和稳定性。

CECS102门式刚架轻型房屋钢结构技术规程为轻型房屋钢结构建筑提供了可靠的技术指导和规范，保障了建筑结构的安全性和稳定性。

随着规程的不断完善和推广应用，相信轻型房屋钢结构建筑将在未来的建筑领域发挥越来越重要的作用，为人们的生活和工作提供更加安全、健康、舒适的居住空间。

第二篇示例：随着现代工业技术的发展，建筑领域也迎来了许多新的技术和材料。

轻钢结构建筑作为一种新型建筑形式，在建筑领域受到了越来越多的关注。

毕业设计开题报告（含文献综述、外文翻译）题目工业厂房钢结构工程设计姓名学号专业班级所在学院指导教师（职称））二○一年月日毕业设计（论文）开题报告（包括选题的意义、可行性分析、研究的内容、研究方法、拟解决的关键问题、预期结果、研究进度计划等）1. 选题的背景和意义1.1选题的背景钢结构建筑具有轻质高强、力学性能良好、抗震性能优越、工业化程度高、施工速度快、外形美观、投资回收快、可再次利用及符合可持续发展政策等一系列的优点。

近年来钢结构建筑在我国出现了非常快的发展势头，应用范围不断扩大，目前，我国钢结构建筑的发展处在建国以来最好的一个时期。

但是，与国外的一些发达国家相比，我国在许多方面还存在着明显差距，如美国、日本、德国等国家，在工程建设中广泛采用钢结构，钢结构建筑占整个建筑的40%以上，而目前我国的钢结构建筑所占比重还不到5%。

由此可见，今后我国的钢结构建筑市场有着巨大的发展空间。

[1]1.2选题的意义考虑到门式刚架轻型钢结构房屋具有自重轻，用钢省，造价低，抗震性能好的特点，在抗震设防烈度为7度及以下地区不需要考虑抗震设计。

而且该种结构可跨越较大的跨度，形式美观有现代感，能充分满足使用要求，用途广泛，施工周期短且不需要大型的施工机具，因此本工程采用了门式刚架轻型房屋钢结构。

本工程是实际工程，通过此次的设计过程，可了解实际的操作，掌握具体的流程以及相关软件等工具。

进一步的将理论和实际相结合，对于今后的工作有着决定性的帮助。

另一方面，也锻炼了自己的独立分析，阅读文献（包括外文）的能力，为自身将来的发展做下基础。

2．可行性分析门式刚架轻型房屋以门式刚架为受力体系，外墙采用冷弯薄壁型钢裸条和压型钢板，承重体系和围护体系都很轻，施工速度快整休造价低，具有广阔的发展前景。

一些国外的公司采用计算机辅助设计(CAD)和计算机辅助制造(CAM)相结合的一体化生产技术，在国内市场有很大的优势。

随着《门式刚架轻型房屋钢结构技术规程》的实施，国内也相继开发出了一些门式刚架设计软件。

玉溪城市建设投资集团有限公司党校改扩建10KV配电工程施工方案编制人：审核人：批准人：编制单位：日期：年月日第一章编制依据....................................................................................1.1甲方资料情况：.................................................................................1.2国家相关规范： ........................................................................ 第二章工程概况......................................................................................2.1施工地点：.................................................................................2.2工程结构：.................................................................................正面图：....................................................................................侧面图：....................................................................................2.3施工相关施工标准及规定：....................................................2.4施工相关材料： ........................................................................2.5工期规定：................................................................................. 第三章施工组织机构 .............................................................................3.2主要负责人的责任：................................................................(1) 项目经理 ..............................................................................(2) 现场负责人..........................................................................(3) 技术负责人..........................................................................(4)工程技术部：........................................................................(５)安质部...................................................................................（6）物资部................................................................................. 第四章施工前准备 ...............................................................................4.1原材料的准备.............................................................................4.2技术准备：.................................................................................4.3施工器具准备.............................................................................4.4施工人员准备.............................................................................4.5项目主要负责人准备：............................................................4.6施工场地的准备：.................................................................... 第五章施工原材料的加工制作.............................................................5.2 H型钢的加工制作.................................................................5.21原材料进场检验..............................................................5.22号料 ..................................................................................5.23组立 ..................................................................................5.24焊接 ..................................................................................5.25构件的矫正......................................................................5.3机构连接板件的加工................................................................5.4钢柱、屋架梁和吊车梁制作....................................................5.5屋面檩条和墙面檩条的制作....................................................5.6其他构件的制作 ........................................................................5.7彩板的选型与加工....................................................................5.8采用喷砂除锈.............................................................................5.9涂装 .............................................................................................5.91涂装注意事项..................................................................5.92底漆涂装..........................................................................5.93面漆涂装..........................................................................5.84涂层检验与验收..............................................................5.10材料的运输 .............................................................................. 第六章施工管理......................................................................................6.1、施工区域管理 .........................................................................6.2、人员管理..................................................................................6.3、消防管理..................................................................................6.4、用电管理..................................................................................6.5高空作业的管理 ........................................................................1、安全设施关.........................................................................2、把好“高空坠落物”防护关............................................6.6货物堆放管理............................................................................. 第七章钢结构的安装...........................................................................7.2钢立柱的安装.............................................................................7.3吊车梁的安装.............................................................................7.4屋面钢梁的安装 ........................................................................7.5屋面及墙面檩条的安装............................................................7.6、其它附件安装 .........................................................................7.7屋面及墙面彩板的安装............................................................7.71墙面彩板的安装..............................................................7.72屋面彩板的安装..............................................................7.8门窗安装.....................................................................................7.81窗的安装..........................................................................7.82门的安装..........................................................................第八章施工质量保证措施.................................................................第九章施工安全保证措施.................................................................9.1进场前教育.................................................................................9.2安全措施方案.............................................................................9.3起吊时的安全保护措施............................................................9.4工程用电安全保障措施............................................................第十章文明施工及工期保证措施 ....................................................10.1文明施工措施..........................................................................10.2工期保证措施..........................................................................第一章编制依据1.1指导思想本施工组织设计在国家基本建设路线、方针和政策指导下，从施工的全局出发，根据本工程的技术经济特点，确定施工方法、劳动组织、技术组织措施等，安排施工进度和劳动力、材料、机械、构件的供应，以及预计施工中的各种需要及其变化，协调施工中各部门之间的关系，使施工建立在科学合理的基础上，从而做到优质、低耗、高效地保质、保量、保安全按期完成施工任务，取得最好的经济效益和社会效益。

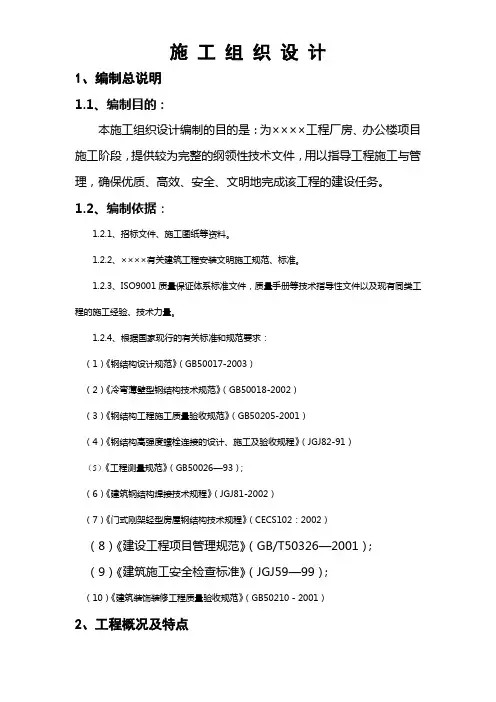

施工组织设计1、编制总说明1.1、编制目的：本施工组织设计编制的目的是：为××××工程厂房、办公楼项目施工阶段，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
