一：登陆路由器 (2)二：用户模式命令 (2)三：特权用户模式： (2)四：命令行特性; (3)五:路由器的启动流程 (6)六：路由器配置文件的管理 (7)七：路由器的模式 (8)八：路由器的配置命令 (9)1. 路由器标识的配置 (9)2.密码配置: (10)3定义名址映射:根据目标名字查询IP地址 (11)九：路由器配置实例 (11)一：登陆路由器Console(控制台)-----------串行口--------------》路由器Router> 用户模式Router>enable 用户模式切换到特权模式Password:Router# 特权模式Router#disable 退回到用户模式Router>Router>exit 退出登陆二：用户模式命令三：特权用户模式：可以模糊查询！eg: router>ena ==router>enable四：命令行特性;1.context-sensitive help 上下文相关帮助错误的情况下会把命令行当成主机名去连接。
Eg：router#cl?Router#clear clock2.命令行历史：Ctrl-p /up arrow 上一条命令Ctrl-n /down arrow 下一条命令Router>show history 显示命令历史记录Router>terminal history size/line 设置命令历史记录大小3.路由器状态RAM: 当前运行的内存空间FLASH:存放操作系统的内存空间NVRAM:存放配置文件Interface:路由器的接口Eg；router#show ?show命令可以同时在用户模式和特权模式下运行，“show ？”命令来提供提供一个可利用的show命令列表。
show interfaces：显示所有路由器端口状态，如果想要显示特定端口的状态，我们可以键入“show interfaces”后面跟上特定的网络接口和端口号即可，如：router#show interfaces serial 0/1。
Cisco路由器的基本知识及配置介绍第一章Cisco路由器基本知识1.1 CISCO常用路由器的型号、规格Cisco公司的路由器产品大致可分为如下几类：⏹低档路由器：适用小型办公室的cisco 1600系列⏹中档路由器：Cisco 2500、Cisco 2600、Cisco 3600系列⏹高档路由器：Cisco 4000以上系列路由器，电信级产品我们（非电信）一般接触到的产品以中档路由器为主。
16和25系列路由器是固定端口的（16系列有一个广域卡扩展槽），即有多少个广域口、有多少个局域口是固定死的，而象26系列、36系列、4000以上系列路由器，都是模块化的，用户可以任意选购模块或扩展卡，自由组合出所需要的局域及广域口数。
由于路由器通常要接广域线路，所以就涉及到一个选用怎样的广域接口的问题。
常见的接口有V.35、RS-232等接口，在选用路由器时要注意选择相应的产品和线缆。
CISCO的产品是通过线缆来进行端口区分的。
即：通常路由器上的广域接口是一种CISCO的接口（不同型号接口类型有所不同），通过一根电缆，一头接在CISCO路由器上，而另一头的接口形式有的是V.35，有的是RS232。
1.2 路由器常用物理端口介绍局域口：1）AUI口：即粗缆口，一般需要外接转换器（AUI-RJ45），连接10M以太网。
2）RJ45口：有10M和10/100M两种。
广域口：1）高速同步口：最大支持2M速率。
2）同步/异步串口：该端口可以用软件设置为同步或异步工作方式。
在同步工作方式下，最大支持128K，在异步方式下，最大支持115.2K。
3）ISDN口：可以连接ISDN网络（2B+D）。
4)其它……AUX口：该端口为异步口，最大支持38.4K速率，主要用于远程配置或拨号备份。
Console口：主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。
1.3 路由器内存体系结构介绍CISCO路由器的软件部分就是IOS，即网络操作系统，通过IOS，实现丰富的网络功能。
思科路由知识总结第一篇：思科路由知识总结♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣网络的组成部分设备和介质是网络的物理要素，即硬件服务和过程是网络设备上运行的通信程序，称为软件这些设备将每台主机连接到网络，并且可以将多个独立的网络连接成网际网络。
中间网络设备包括: 网络接入设备（集线器、交换机和无线接入点）网间设备（路由器）通信服务器和调制解调器安全设备（防火墙）中间设备可控制数据的路径但并不会生成或更改数据的内容.现代网络主要使用三种介质来连接设备并提供传输数据的途径。
这三种介质是: 无线传输铜缆与光线电缆内部的金属电线玻璃或塑料纤维（光缆）需要牢记的重要术语包括: 网络接口卡物理端口接口网络模型有两种基本类型：协议模型和参考模型♣♣♣♣♣完整的通信过程包括以下步骤: 1.在发送方源终端设备的应用层创建数据2.当数据在源终端设备中沿协议栈向下传递时对其分段和封装3.在协议栈网络接入层的介质上生成数据4.通过由介质和任意中间设备组成的网际网络传输数据♣♣♣♣♣♣♣♣♣♣5.在目的终端设备的网络接入层接收数据6.当数据在目的设备中沿协议栈向上传递时对其解封和重组7.将此数据传送到目的终端设备应用层的目的应用程序应用层为以人为本网络中的不同个人之间提供了使用数据网络实现端到端连接的方法.表示层对应用层服务之间传输的数据规定了通用的表示方式.会话层为表示层提供组织对话和管理交换的服务.传输层为终端设备之间的每个通信定义了数据分段、传输和重组服务.网络层为所标识的终端设备直接按通过网络交换一个个数据的片段提供服务.数据链路层协议描述了设备之间通过公共介质.物理层协议描述的机械、电气、功能和操作方法用于激活、维护和停用网络设备之间比特传输使用的物理连接.♣♣数据链路层（MAC）♣网络层(IP)♣协议数据单元（PDU）♣♣应用层提供了网络接口♣应用层帮助人们处理通信，以便通过数据网络传输.♣♣通过以上这些服务器可以知道每一种协议都有各自的服务器，这样在工作的时候提供各自服务器对应的服务。
思科路由知识点总结一、思科路由器入门1. 路由器的基本概念路由器是连接不同网络的设备，主要用于在不同网络之间进行数据传输和路由选择。
路由器可以将数据包按照目的地址转发到正确的目的地，保证数据的正确传输。
思科路由器是一种常用的企业级路由器设备，具有高性能和丰富的功能和工具。
2. 路由器的工作原理路由器的工作原理包括数据包的传输和路由选择。
当数据包到达路由器时，路由器会根据目的地址选择最佳的路由，然后转发数据包到下一个网络。
路由器还可以进行数据包的处理和过滤，保证网络安全和性能。
3. 路由器的网络配置路由器的网络配置包括IP地址的配置、路由表的配置、接口配置等。
通过正确的网络配置，可以使路由器连接到不同的网络，并进行数据传输和路由选择。
4. 路由器的管理与监控路由器的管理与监控包括路由器的远程管理、配置备份、日志监控等。
通过良好的管理与监控，可以及时发现和解决网络问题，保证网络的正常运行。
二、思科路由器的配置与管理1. 路由器的基本配置路由器的基本配置包括主机名的配置、密码的设置、时钟的配置等。
正确的基本配置可以保证路由器的安全和正确运行。
2. 路由器的接口配置路由器的接口配置包括以太网接口的配置、串行接口的配置、虚拟接口的配置等。
通过接口配置，可以使路由器连接到不同的网络，并进行数据传输。
3. 路由器的路由配置路由器的路由配置包括静态路由的配置、动态路由的配置、默认路由的配置等。
通过路由配置，可以使路由器选择最佳的路由路径，保证数据的快速传输。
4. 路由器的安全配置路由器的安全配置包括密码的设置、ACL的配置、VPN的配置等。
通过安全配置，可以保护路由器和网络的安全，防止未经授权的访问和攻击。
5. 路由器的管理与监控路由器的管理与监控包括远程管理的配置、配置备份的配置、日志监控的配置等。
通过管理与监控，可以及时发现和解决网络问题，保证网络的正常运行。
三、思科路由器的高级功能1. 路由器的VLAN配置路由器的VLAN配置包括VLAN的创建、VLAN的划分、VLAN的配置等。
思科路由器配置基础知识思科路由器配置基础知识思科路由器是网络中网间连接的关键设备。
今天店铺在这里给大家介绍思科路由器配置基础知识，供刚入门的朋友学习参考。
1、路由器概述路由器定义●网络中网间连接的关键设备●Internet的骨架●路由器的处理速度是网络通信的瓶颈●可靠性直接影响互联质量所处位置●路由器处于网络层●跨越不同物理网络类型●将整个互联网分割成逻辑上的独立单位，使网络具有一定的逻辑结构2、路由器的功能和分类基本组成路由器就是一台计算机组成CPU——中央处理器RAM/DRAM——主存储器，存储配置文件、路由表、ARP缓存、数据报等。
FLASH ROM——存储系统软件映像ROM——存储开机诊断程序、引导程序和操作系统软件的备份Share Packet Memoy——数据报存储缓冲接口电路——各种接口内部电路操作系统软件——Cisco专用操作系统，Internet Operating System，IOS基本功能把数据包传送到正确的网络1、IP数据报的转发2、子网隔离，抑制广播风暴3、维护路由器4、IP数据报的差错处理及简单的拥塞控制5、实现对IP数据报的过滤和记账路由器的分类1、核心级路由器网络中心，快速可靠地进行数据传输避免使用访问控制列表，最终用户访问控制列表的分布层和接入层后方可到达代表型号：12000、7500、7200、7000系列2、分布极路由器(集散层)位于接入层和核心层之间，帮助核心层与网络区分开来限制进入核心层的数据包，提供边界界定代表型号：4500、3600系列3、接入级或访问级路由器将数据馈入网络，执行网络入口的'控制任务网络用户的接入入口，防止非授权用户进入网络访问控制列表代表型号：2500、2600系列，1000系列低档路由器二、路由器的基本配置1、基本配置方法(五种)1、Console口接终端或运行终端仿真软件的微机(路由器的第一次设置必须通过此种配置方法)2、AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连3、通过Ethernet上的TFTP服务器4、通过Ethernet上的TELNET程序5、通过Ethernet上的SNMP网管工作站2、路由器模式概述模式一使用者模式访问方式：一个进程的开始提示符：Router>退出方法：logout或quit退出用途：改变终端设置执行基本测试显示系统信息模式二特权模式访问方式：用户模式上键入enable提示符：Router#退出方法：disable退出用途：效验键入命令，该模式由密码保护模式三全域组态模式访问方式：上一级模式中键入config terminal 提示符：Router(config)>退出方法：exit或end或ctrl—z退出用途：将配置参数应用于整个网络模式四特定组态模式访问方式：全局模式下配置子模式提示符：不同的提示符Router(config-if)#退出方法：exit或ctrl-z用途：参数应用到具体接口和部件，实现功能【思科路由器配置基础知识】。
cisco路由器的参数和功能知识Cisco（思科）路由器是一种网络设备，被广泛应用于各种规模的网络环境中。
它具备丰富的参数和功能，为网络管理员提供了高度灵活和强大的配置选项。
本文将介绍Cisco路由器的参数和功能知识。
一、路由器参数知识1. IP地址：IP（Internet Protocol）地址是计算机在网络中唯一标识的地址。
Cisco 路由器支持IPv4和IPv6协议，管理员可以配置IP地址以及子网掩码来正确地划分网络。
2. 网关：网关是连接两个不同网络的设备，通常是路由器。
Cisco 路由器可以作为默认网关，将数据包从本地网络转发到其他网络。
3. 路由表：路由表是路由器存储的一份记录。
其中包含了网络之间的最佳路径，路由器通过查找路由表来决定数据包的转发方向。
4. ARP（Address Resolution Protocol）：ARP是用于解析网络层地址（IP地址）和物理层地址（MAC地址）之间对应关系的协议。
路由器可以维护ARP缓存表，记录IP地址和MAC地址的映射关系。
5. NAT（Network Address Translation）：NAT是一种将私有IP地址转换为公共IP地址的技术，用于解决IP地址短缺问题。
Cisco 路由器支持多种NAT方式，如静态NAT、动态NAT和PAT（Port Address Translation）。
二、路由器功能知识1. 路由：路由器最主要的功能就是进行数据包的路由转发。
路由器可以通过学习路由协议（如OSPF、RIP等）来更新路由表，并根据最佳路径将数据包转发到目标网络。
2. ACL（Access Control List）：ACL是一种基于网络流量的过滤机制，通过对数据包的源、目的IP地址、协议、端口等进行匹配，来决定是否允许或拒绝数据包通过路由器。
3. DHCP（Dynamic Host Configuration Protocol）：DHCP是一种自动分配IP地址的协议，可以通过路由器为网络中的设备提供动态IP地址、DNS服务器地址、网关地址等信息。

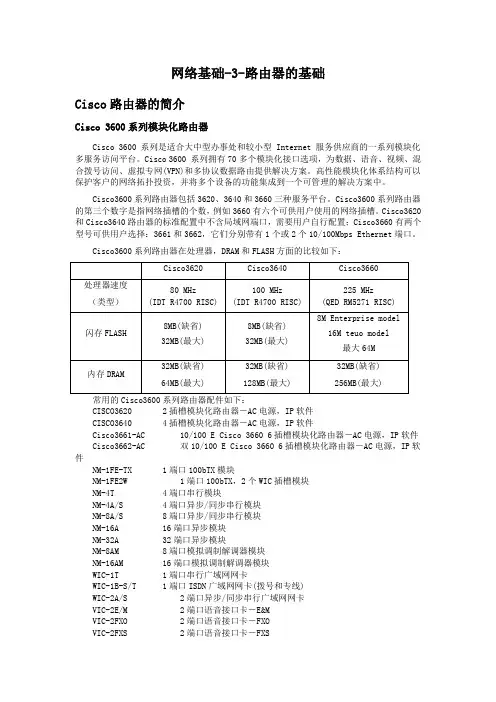

网络基础-3-路由器的基础Cisco路由器的简介Cisco 3600系列模块化路由器Cisco 3600 系列是适合大中型办事处和较小型 Internet 服务供应商的一系列模块化多服务访问平台。
Cisco 3600 系列拥有70多个模块化接口选项，为数据、语音、视频、混合拨号访问、虚拟专网(VPN)和多协议数据路由提供解决方案。
高性能模块化体系结构可以保护客户的网络拓扑投资，并将多个设备的功能集成到一个可管理的解决方案中。
Cisco3600系列路由器包括3620、3640和3660三种服务平台。
Cisco3600系列路由器的第三个数字是指网络插槽的个数，例如3660有六个可供用户使用的网络插槽。
Cisco3620和Cisco3640路由器的标准配置中不含局域网端口，需要用户自行配置；Cisco3660有两个型号可供用户选择：3661和3662，它们分别带有1个或2个10/100Mbps Ethernet端口。
Cisco3600系列路由器在处理器，DRAM和FLASH方面的比较如下：CISCO3620 2插槽模块化路由器－AC电源，IP软件CISCO3640 4插槽模块化路由器－AC电源，IP软件Cisco3661-AC 10/100 E Cisco 3660 6插槽模块化路由器－AC电源，IP软件Cisco3662-AC 双10/100 E Cisco 3660 6插槽模块化路由器－AC电源，IP软件NM-1FE-TX 1端口100bTX模块NM-1FE2W 1端口100bTX，2个WIC插槽模块NM-4T 4端口串行模块NM-4A/S 4端口异步/同步串行模块NM-8A/S 8端口异步/同步串行模块NM-16A 16端口异步模块NM-32A 32端口异步模块NM-8AM 8端口模拟调制解调器模块NM-16AM 16端口模拟调制解调器模块WIC-1T 1端口串行广域网网卡WIC-1B-S/T 1端口ISDN广域网网卡(拨号和专线)WIC-2A/S 2端口异步/同步串行广域网网卡VIC-2E/M 2端口语音接口卡－E&MVIC-2FXO 2端口语音接口卡－FXOVIC-2FXS 2端口语音接口卡－FXS各市的核心路由器cisco3640前面板系统和冗余电源灯网络状态灯PCMCIA灯侧视图目前全省的cisco3640路由器配有下列模块NM-2FE2W 2端口100bTX，2个WIC插槽模块NM-2W 2个WIC插槽模块VWIC E1- G.703 插在WIC插槽的E1.G.703的扩展小卡。
