电气设备分类、简介PPT课件

障。
检查电线电缆
定期检查电线电缆是否 有破损、老化等现象， 及时更换损坏的电缆。
润滑轴承和链条
对需要润滑的轴承和链 条进行定期润滑，保证
设备的顺畅运转。
电气设备的故障诊断与排除
01
02
03
04
观察法
通过观察电气设备的外观、声 音、气味等来判断设备是否出
现故障。
听诊法
用听诊器或耳朵听设备的运转 声音，判断是否有异常声响。
电气设备的发展趋势
高效化
智能化
随着环保意识的提高和能源紧张问题的加 剧，高效、节能、环保成为电气设备发展 的重要趋势。
随着物联网、人工智能等技术的发展，电 气设备的智能化水平不断提高，能够实现 远程监控、智能控制等功能。
集成化
定制化
电气设备正朝着集成化方向发展，通过将 多个功能集成在一台设备中，实现多功能 、小型化、轻量化。
高压电气设备
高压断路器
用于高压配电系统中，具有快速 切断电流的能力，并配备有灭弧
装置。
隔离开关
用于隔离高压电源，保证检修和倒 闸操作的安全。
避雷器
用于保护电气设备免受过电压的危 害。
电机与发电机
直流电机
将电能转换为机械能的设 备，具有调速性能好的特 点。
交流电机
分为异步电机和同步电机 ，应用广泛，可用于各种 机械设备中。
发电机
将机械能转换为电能的设 备，分为汽轮发电机、水 轮发电机和燃气轮发电机 等。
03
电气设备的安全与维 护
电气设备的安全操作规程
操作前检查
确保电气设备在操作前已经进 行了必要的检查，如电源是否 正常、设备是否处于良好状态
等。
遵守操作步骤

（3）电流互感器的变流比用Ki表示
K i I1NI2NN 2N 1
（4-1）
式中，I1N — 一次侧额定电流值；I2N — 二次侧额定电流值；N1— 一 次绕组匝数；N2— 二次绕组匝数；变流比Ki一般表示成如100／5A的 形式。
§4.4.1 电流互感器
3．电流互感器类型和型号 （1） 电流互感器的类型 1）按一次电压分 ①高压 ②低压 2）按一次绕组匝数分 ①单匝 (包括母线式、芯柱式、套管式) ②多匝式(包括线圈式、线环式、串级式)。 3）按用途分 ①测量用 ②保护用 4）按准确度级分 ①测量用电流互感器有0.1，0.2，0.5，1，3，5等级， ②保护用电流互感器一般为5P和10P两级。 5）按绝缘介质类型分 油浸式、环氧树脂浇注式、干式、SF6气体绝 缘等； 6）按铁心分 同一铁心和分开（两个）铁心两种。 说明 高压电流互感器通常有两个不同准确度级的铁心和二次绕组，分
欢迎
§4.1 概 述
4.1.1 电气设备的定义
供配电系统的电气设备是指用于发电、输电、变电、配电 和用电的所有设备，包括发电机、变压器、控制电器、保护设 备、测量仪表、线路器材和用电设备（如电动机、照明用具） 等。
按设备所属回路分 （1） 一次回路及一次设备 一次回路 供配电系统中用于传输、变换和分配电力电能的主电路 一次设备或一次电器 设置在一次回路中的电气设备 （2） 二次回路及二次设备 二次回路 指用来控制、指示、监测和保护一次回路运行的电路 二次设备或二次电器 设置在二次回路中的电气设备。
4.2.4 开关电器中常用的灭弧方法 （2）按施加外力的性质来分， 气吹、油吹、磁力吹和电动力吹等。 如图4–2所示的低压刀开关迅速拉开刀闸时电动力吹弧使电弧加速拉长。
如图4–3所示采用专门的磁吹线圈来吹弧。

箱、油枕、呼吸器（吸湿器）、高低压瓷套管、 压力释放阀、油位计、温度计、散热片、瓦斯继 电器、分节开关。
9
发电机变压器断路器隔离开关母线电力电缆电抗器避雷器电压互感器电流互感器接地线等二次设备?什么是二次设备?二次设备是指对一次设备的工作进行监测控制调节保护以及运行所需的低压电气设备
电气设备分类简介
1
电气设备
• 电气设备的分类
• 一次设备和二次设备
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
一次设备
• 什么是一次设备
• 一次设备是直接用于生产、传输和分配电能的高
压电气设备。（如：发电机、变压器、断路器、 隔离开关、母线、电力电缆、电抗器、避雷器、 电压互感器、电流互感器、接地线等）
• 按防潮方式分类：开放式变压器、灌封式变压器、
密封式变压器。
• 按铁心或线圈结构分类：芯式变压器、壳式变压
器、环形变压器、金属箔变压器。
• 按电源相数分类：单线变压器、三相变压器、多
想变压器。
• 按用途分类：电源变压器、调压变压器、音频变
压器、中频变压器、高频变压器、脉冲变压器。
7
• 变压器的组成
5
二次设备
• 什么是二次设备
• 二次设备是指对一次设备的工作进行监测、控制、
调节、保护、以及运行所需的低压电气设备。 （如：熔断器、继电器、按钮、指示灯、控制开 关、仪表、信号设备、自动装置、保护装置等）

抽屉式
可靠性较高，安全性好，维修方便 结构复杂、造价高 母线排在后面
低压配电屏内的电气设备
刀开关、熔断器、自动开关（低压断路器）、交流接触器、 电流互感器、电压互感器等
第24页/共29页
一、室内变配电所： （二）低压配电室
进线柜
出线柜
固定柜 柜体
GGD型固定式开关柜实物图片
抽屉柜 柜体
进线柜
出线柜PC
七、低压断路器（自动空气开关）
作用：在正常工作条件下切断负载电流，又能在短路故障时自 动切断短路电流，靠热脱扣器能自动切断过载电流，当电路失 压时也能实现自动分断电路。
型号：
D
低压断路器
脱扣器及附件代号
Z塑料外壳式（装置式） W 框架式（万能式）
设计序号及派生代号 X-限流型 L-漏电保护
极数 额定电流（A）
第6页/共29页
四、高压熔断器
作用：当电路中出现过流时，利用熔体熔断，起到切断电路，保护其他
型号
电器设备不致受到损坏的作用 。
R
熔断器
设计序号
N-户内型； W-户外型； X-限流式； Z-直流电源专用
GY-高原型（不超过4000 m）； B-爆炸式；Z-带重合机构
断流容量（MVA） 额定电流（A） 额定电压（V）
第11页/共29页
八、低压断路器（自动空气开关）
工作原理
第12页/共29页
低压断路器常用产品
框架式断路器
特点：保护功能多, 可连续整定保护值, 电动分合闸, 应用:电流1000A以 上变压器出线开关
塑壳式断路器
特点:可实现过载、失 压、短路保护，保护 电流不能连续调节 应用：配电屏出线、 电流大于100A的回路

CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
电气设备知识PPT课 件
目录
CONTENTS
• 电气设备概述 • 电气设备的组成与原理 • 电气设备的安全与维护 • 新型电气设备介绍 • 电气设备的应用案例
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
电气设备概述
力系统的安全稳定运行至关重要。
提高能源利用效率
02
电气设备能够实现电能的高效转换和传输，提高能源利用效率
，减少能源浪费。
促进经济发展
03
电力是现代社会经济发展的重要基础，电气设备的正常运行能
够保障电力供应的稳定，从而促进经济发展。
电气设备的发展历程
初期阶段
电气设备的发展始于19世纪末 期，当时主要是以直流电作为
总结词
新能源发电系统是电气设备应用的另一 个重要领域，通过高效、环保的发电方
式，推动能源结构的转型和发展。
详细描述
在新能源发电系统中，电气设备如太阳能逆变器、风 力发电机、储能电池等被广泛应用，实现高效、环保 的新能源发电和能源储存，推动能源结构的转型和发 展。
REPORT
THANKS
感谢观看
开关设备
断路器
断路器用于控制电路的接通和断开， 有过载保护和短路保护功能。当电路 中出现过载或短路时，断路器会自动 断开电路，保护设备和线路安全。
接触器
接触器是一种自动控制电器，通过线 圈的通电和断开来控制触点的接通和 断开，从而实现电路的自动控制。

一、变压器的类型
国家标准容量为：30，50，63，80，100，125， 160，200，250，315，400，500，630，800，
1000，1250，1600，2000
按容量系列
R8容量系列 R10容量
升压变压器 按功用 降压变压器
单相D 按相数
三相S
按绕组型式
双绕组变压器 三绕组变压器S 自耦变压器O
六 变压器的选择
变压器的结构
由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成
箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能 好、磁滞损耗小。在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕 组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2左边是高压 绕组引出线，右边是低压绕组引出线。
1、闭合SB2： KM1得电并自锁，开始正转
2、限位ST1（上）打开，ST1（下）闭合，KM1失电，正转停止。 3、ST1（下）闭合瞬间， KM2得电， KM2触头（下）闭合， 反转。
KM2触头（上 ）打开，ST1恢复原状。 4、限位ST2（下）打开，ST2（上）闭合，KM2失电，反转停止。同时KM1得电， 又开始正转。
2、当接触器线圈断电时，静 铁心吸力消失，动铁心在 反作用弹簧力的作用下复 位，各触头也随之复位.
常用电动机控制系统
① ② ⑥
⑤
③④ ⑤
启动：① ② ③ ④⑤
停机：⑥
电动机的正反转控制线路
反转:KM2
正转：KM1
联动
SB2（上） 和SB2 （下） SB3（上） 和SB3 （下） KM1触头（上） 和KM1触头（下） KM2触头（上） 和KM2触头（下）
一般单台车间变容量不宜大于1250kVA。只有在技术经济均合理的情 况下，可选用1600～2000kVA变压器。

高压线圈额定电压 kV
额定容量 kV A
2）额定容量 是指变压器在厂家铭牌规定的额定电压、额 定电流下连续运行时能输送的容量。
3）额定电压 是指变压器长时间运行所能承受的工作电压
4）额定电流 是指变压器在额定容量下允许长期通过的电 流。
5）阻抗电压Ud
对变压器的并列运行有重要意义，并对变压器二次侧发生 突然短路时将产生多大的短路电流起决定性的作用。是考 虑短路热稳定和动稳定及继电保护整定的重要依据。
象。 4）大雪天，引线触头应无落雪立即融化或蒸发冒汽现象，
导电部分应无冰柱。 5）雷雨后，应检查变压器各侧避雷器计数器动作情况，检
查套管有无破损、裂纹和放电痕迹。 6）超额定电流运行期间，应加强检查负荷电流和运行时间 7）事故跳闸后，应对变压器外部进行检查，看有无异常现
象பைடு நூலகம்

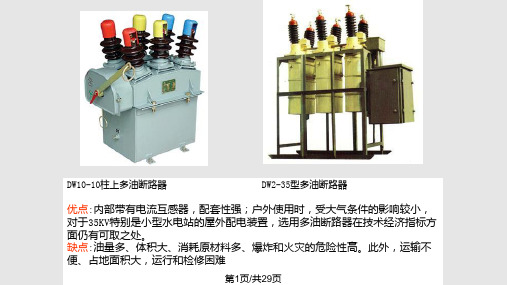

二、断路器
1）作用：（有灭弧能力）
一、变压器
1、原理 电磁感应
2、结构 铁芯、线圈（高、中、低压）、油箱、绝缘套管 出线装置（高、中、低压瓷套）、 冷却装置、 保护装置
3、有载调压装置：就是变压器在带负荷运行中可手 动或电动变化一次分接头，以改变一次线圈的匝 数，进行分级调压。
4、变压器的技术参数 1）型号
相数 冷却方式
设计序号 L 铝线圈 Z 有载调压 S 三线圈
电气设备基础知识
一次设备（高压设备）
变电站内的主要设备包括： 1、主变压器 2、断路器（开关） 3、母线、绝缘子、电缆 4、互感器 5、电动机 6、无功补偿设备 7、站用变 8、避雷器
二次设备
1、一次设备是直接生产、输送和分配电能的 设备。
2、二次设备是对一次设备的工作进行监察测 量、操作控制盒保护的辅助设备。（包括 电流表、电压表等，还有各种通信屏、直 流屏等还有各种保护）

11:27
132
单 相 壳 式 变 压 器
47
电工学及电气设备
•铁心交叠：相邻层按不同方式交错叠放，将接缝错 开。偶数层刚好压着奇数层的接缝，从而减少了磁 阻，便于磁通流通。
11:27
132
48
电工学及电气设备
心式冷轧硅钢片迭片
11:27
132
49
电工学及电气设备
•铁心柱截面形 状：小型变压 器做成方形或 者矩形；大型 变压器做成阶 梯形。容量大 则级数多。叠 片间留有间隙 作为油道(纵向/ 横向)。
11:27
132
39
电工学及电气设备
第三节 电力变压器
一、变压器的主要类型
⑴按绕组分为： 双绕组变压器 三绕组变压器 自耦变压器
⑵按相数分为： 单相变压器
三相变压器 多相变压器
11:27
132
40
电工学及电气设备
(3)按用途分为：
升压变压器 降压变压器 隔离变压器
(4)按冷却方式： 油浸自冷变压器
b. 转浆式多应用在大中型电站上，负荷变化较大， 应用水头范围为3~80m。
11:27
132
10
电工学及电气设备
11:27
132
11
电工学及电气设备
11:27
132
12
电工学及电气设备
11:27
132
13
电工学及电气设备
3．斜流式水轮机（XL）
①特点：
a. 水流流经转轮时倾斜于轴向，故称斜流式。
11:27
132
34
电工学及电气设备
b. 作用：主要是根据负荷的变化来调节水轮机的流量， 以改变水轮机的输出功率适应外界负荷的变化 ；另外引导水流按必须的方向进入转轮形成环 量（速度矩）。

03
对验收结果进行分析、评估设备的性能和可靠性等。
04
低压电气设备的维护与保 养
低压电气设备的日常维护
每日检查设备运行状态
包括设备的温度、声音、振动等，以及仪表的读数是否正常。
清洁设备
定期清理设备表面灰尘，保持设备清洁，防止因灰尘导致的设备故 障。
检查紧固件
确保设备中的螺丝、螺母等紧固件紧固，防止因松动导致的设备故 障。
低压电气设备的安装
安装前的准备工作
检查设备规格、确认安装位置、准备安装工具和材料等。
安装过程中的注意事项
确保设备接地、遵循安全操作规程、避免短路和过载等。
安装后的检查与测试
检查设备运行是否正常、测试各项功能是否达标等。
低压电气设备的调试
调试前的准备工作
熟悉设备技术参数、了解调试流程和要求等 。
调试过程中的注意事项
02
低压电气设备的组成与工 作原理
低压电气设备的组成
电源
为设备提供电能，包括 交流电源和直流电源。
控制元件
用于控制设备的启动、 停止和运行状态，如开
关、继电器等。
负载
设备运行时所带动的电 器，如电机、照明灯等
。
保护装置
用于保护设备和电路的 安全，如熔断器、断路
器等。
低压电气设备的工作原理
01
电源将电能传输到控制元件，控 制元件根据指令控制负载的运行 状态。
低压电气设备的定期保养
01
02
03
润滑设备
定期对设备的轴承、链条 等需要润滑的部位进行润 滑，保证设备正常运行。
检查绝缘
定期检查设备的绝缘性能 ，确保设备安全运行。
校准设备
对设备的各项参数进行校 准，保证设备的性能和精 度。

对于需要专业维护和保养的设 备，应委托专业机构进行，确 保维护和保养的质量和安全。
注意设备的清洁和防尘，保持 设备的良好外观和性能。
04
CATALOGUE
电气设备的安全与环保
电气设备的安全防护
01
02
03
04
设备接地
确保电气设备正确接地，防止 触电事故发生。
过载保护
设置过载保护功能，防止电流 过大导致设备损坏。
注意设备的工作环境和 条件，确保设备在适宜 的环境下工作。
03
定期检查设备注意设备的保养和维护 ，延长设备的使用寿命 。
设备维护与保养
01
02
03
04
制定设备维护与保养计划，定 期对设备进行检查和保养。
严格按照设备制造商提供的维 护和保养指南进行操作，确保 设备的正常运行和使用效果。
过程中的人身安全。
适用性
根据使用环境和需求选 择合适的设备，确保设 备性能能够满足实际需
求。
性价比
在满足性能和安全要求 的前提下，选择价格合 理、性价比高的设备。
节能环保
优先选择能效高、环保 的电气设备，降低能源
消耗和环境污染。
设备使用注意事项
01
严格按照操作规程使用 设备，避免发生意外事 故。
02
02
03
家用电器
家庭生活中常见的电气设 备包括冰箱、洗衣机、空 调等，为人们提供便利和 舒适的生活环境。
照明系统
现代家庭照明系统通常采 用LED灯等电气设备，实 现节能、环保和美观的效 果。
安全防护
家庭安全系统中的电气设 备如烟雾报警器、红外探 测器等，为家庭安全提供 保障。
公共设施中的应用
交通设施
