GIS二次部分讲义

GIS二次部分讲义

（1）防止误分、合断路器。 （2）防止带负荷分、合隔离开关。 （3）防止带电挂（合）接地线（接地刀闸）。 （4）防止带接地线（接地刀闸）合断路器（隔离开关）。 （5）防止误入带电间隔。
15
2.其它连锁方式 防止跑错间隔 跑错间隔，从电气联锁上不容易避免，我们采用其它的办法解决。 就地远方转换开关加锁， 且一一对应。
1
欢
迎
各 光
位 临
专
家
2
ＧＩＳ
二
次
部
分
介
绍
3
ＧＩＳ设备控制部分相关回路
•
• • • • • • • •
断路器控制回路
隔离开关控制回路 接地开关控制回路 故障关合接地开关控制回路 电源回路 SF6气体监测以及报警回路 电压互感器 电流互感器 联锁回路
4
断路器控制回路
1、断路器采用的机构
电动弹簧操作机构 气动操作机构 液压操作机构
隔离开关、接地开关、故障关合接地开关控制电源 隔离开关、接地开关、故障关合接地开关电机电源
报警电源
现地控制柜指示回路电源 加热回路电源
返回
10
SF6气体监测以及报警回路
1.SF6气体监测
采用SF6密度计,对各气室SF6进行监测。断路器为二级（报警值和闭锁值），其它 气室为一级（仅为报警值），可以输出空接点或模拟信号。
6、报警及报警指示模块 30
26
现地控制柜主要元件
现地控制柜的主要组成元件 １．现地控制柜体 ２．接线端子 ３．空气开关 ４．温湿度控制器 ５．操作开关 ６．就地－远方 转换开关 ７．各类指示灯 ８．各型继电器 ９．模拟母线 １０．其它元件
27
28
29
结

GIS二次控制系统

GIS二次控制系统

Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
20
课程目录
3 CB机构二次回路
3.1 3.2 3.3 CB机构 CB机构控制回路的要求 145kV & 252kV GIS CB 控制回路的区别
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
10
1、电气设备
1.5 二次回路包含的内容（续） 4）测量回路
测量回路是由各种测量仪表及其相关回路组成。
其作用是指示或记录一次设备的运行参数，以便运行人员掌握 一次设备运行情况。 它是分析电能质量、计算经济指标、了解系统潮流和主设备运 行工况的主要依据。
14
2、GIS二次控制系统
2.1 GIS二次控制系统的内容 GIS二次控制系统，包括：
电流互感器（TA）、电压互感器（TV）二次回路；
断路器（CB）、隔离开关（DS、DES）、接地开关（ES）、故 障接地开关（FES）的控制回路； 电源系统回路、报警及指示回路、联锁回路； 电气组件回路（密度继电器、高压带电显示器）；
制造部二次装配组、配线组；
课程目标：介绍GIS二次控制系统的组成及功能，介绍LCP、 CB、DS（ES）、FES二次控制回路。 课程时长：2h。
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.

GIS高压电气二次控制回路基础培训四

GIS高压电气二次控制回路基础培训四

逻函数表达式与梯形图的对应关系
逻辑函数表达 式 逻辑“与” M0=X1·X2 逻辑“或” M0＝X1+X2 逻辑“非” M0＝ 梯 形 图 逻辑函数表达式 “与”运算式 M0＝X1·X2„Xn “或/与”运算式 M0＝ （X1+M0）·X2· “与/或”运算式 M0＝（X1·X2）+ （X3·X4） 梯 形 图
4.3 可编程控制器的特点和主要 功能
• PLC的特点
• 编制程序简单 采用易于理解和掌握的梯形图语言及面向工
业控制的简单指令编制程序，分厂直观，对于小型PLC而言， 几乎不需要任何专门的计算机知识，非常适合现场工程技术人 员实用。
• 控制系统构成简单、通用性强
• 用户在硬件设计方面，只需确定PLC的硬件配置和I/O的外部接 线即可，不需硬接线电路，当控制要求改变，只需改变存储器 中的控制程序即可。
• 限时控制 PLC为用户提供了一定数量的定时器，并设置了计
时指令，一般可以实现0.1～999.9s及0.01～99.99s的定时控 制，同时，还提供了高精度的时钟脉冲，用于准确的实时控制。
• 计数控制 PLC提供的计数器有普通计数器，可逆计数器、高
速计数器等，以完成不同用途的计数控制。
• 步进控制 PLC能通过移位寄存器方面完成步进控制功能，有
可编程控制器的分类
• 根据PLC的输入/输出（I/O）点数的多少，一般可将 PLC分为以下3类。
• 小型机
小型PLC I/O总点数一般在256点以下，用户程序存储器容量在4KB 左 右；
• 中型机
中型PLC的I/O总点数在256～2048点之间，用户程序存储 器容量达到8KB左右；
• 大型机
大型PLC的I/O总点数在2048点以上，用户程序存储器容量达 到16KB以上。

GIS控制回路入门教程

GIS控制回路入门教程

• 2、综自站110kV及以下电压等级 断路器控制
遥控示意图
电缆 通讯线
网线
网线
五防机
设备
测控屏
集线器
监控机
பைடு நூலகம்
五防 远方、就地 接点 转换接点
远方、就地 转换接点
合闸接点
控保装置
断
路
器
分闸接点
机 构
遥合接点
遥分接点
10 kV 线路控制回路示意图
远方 、就地 转换接点
五防接点
远方 、就地
遥跳
转换接点
巩固提高
• 一、每人画出分相断路器防跳回路图 ，并 分析；
• 二、根据隔离开关控制回路图，分析隔离 开关A相分（合）闸拒动的原因有哪些/
• 图中所示控制回路采取了电气“防跳”接 线。其KL为跳跃闭锁继电器，它有两个线 圈，一个电流启动线圈，串于跳闸回路中； 另一个电压保护线圈，经过自身常开触点 KL1与合闸接触器线圈并联。此外在合闸回 路中还串有常闭触点KL2，其工作原理如下：
• 当利用控制开关（SA）或自动装置（KM1） 进行合闸时，若合在故障线上，保护将动 作，KOM触点闭合，使断路器跳闸。跳闸回 路接通的同时，
• 72.5~125kV GIS典型间隔剖面图
• GIS设备的操作机构
• SF6断路器的操动机构是使断路器完成分、 合闸操作的动力源，是断路器的重要组成 部分。目前国内外许多制造厂家生产的各 电压等级的SF6断路器和GIS所配置的操动 机构，可分为四种类型，即：液压机构、 气动机构、液压弹簧机构、弹簧机构。
一、二次回路基本知识
• （三）二次图看图要领 • 1、先交流，后直流。 • 2、交流看电源，直流找线圈。 • 3、抓住触点不放松，一个一个全查清。 • 4、先上后下，先左后右，屏外设备一个不

GIS-系统介绍、GIS-二次回路要点介绍

GIS-系统介绍、GIS-二次回路要点介绍

四绕组
500/√3 /0.1/√ 3/0.1/√ 3/0.1
0.2/3P/3P 0.5/3P/3P 0.5/0.5/3P 0.2/0.5/3P
75/120/300 150/150/300 150/150/300 75/120/300
GIS结构图
线路侧接地开关、隔离开关 和检修用接地开关
（HS—ES/DS/M-ES）
740
1675
1175 1.1倍相对地额定电压 不大于1% 150(GCB)/250(其它) 断路器: 0.55（ 补气0.525/闭锁]0.50)
其它: 0.5 (补气0.45)
DC110, (DC220)
6.0
10 连续操作3000次
10
各元件技术条件（1/2）
断路器
额定短路开断电流
kA
额定短路关合电流（峰值） kA
7 19
6
12 14
12:合闸弹簧 13:分闸线圈 14:合闸线圈 15:磁铁 16:衔铁
17:衔闩
18:挚子
19:辅助开关
20:延时辅助开关
21:断路器
合闸位置 分闸动作
集成式气动操作机构动作原理
合闸动作 分闸位置
1:工作缸 2:活塞 3:分闸阀 4:合闸阀 5:液压减震器 6:气罐 7:分合闸位置保持器 8:连杆 9:复位装置 10:分合闸位置保持器 11:分闸弹簧 12:合闸弹簧 13:分闸线圈 14:合闸线圈 15:磁铁 16:衔铁 17:衔闩 18:挚子 19:辅助开关 20:延时辅助开关 21:断路器
GIS闭锁逻辑一次示意图
秤山2
#3主变
B'g111
CHd101
#2主变
CHd061

二次回路基本知识解析PPT教案学习

二次回路基本知识解析PPT教案学习

YT
QF
KS
KA
KT
TA
k
27.5 KV馈线过电流保护原理图
第20页/共44页
（2）展开式原理图 展开式原理接线图简称展开图，是在归总
式原理接线图的基础上，将整体形式的二次 电路按其供电电源的性质不同，分解成交流 电压回路、交流电流回路和直流回路等相对 独立的部分，组成多个独立回路，以分散的 形式表示二次设备之间的电气连接。
第6页/共44页
7．调节回路 是指调节性自动装置，如对主变压器进行
有载调压，对电容器进行投切装置，它有测 量机构、传送机构、调节器和执行机构组成。 它的主要作用是根据一次设备运行参数的变 化，实施在线调节一次设备的工作状态，以 满足运行要求。
第7页/共44页
三、二次回路的电气识图基础知识
用来表明二次设备的配置、相互连接关系 和工作原理的电气接线图，称为二次回路图， 即二次电路图。
例如：继电器K3的第4个端子的代号表示为 “-K3：4。
第13页/共44页
2.电气图的基本表示方法 （1）多线图表示方法 每根导线或连接线各用一条线来表示。
（2）单线表示方法 两根或两根以上的连接线或导线只用一条线来表示。
（5）
表示两条线
表示三条线
表示多条线
第14页/共44页
（3）混合表示方法 在同一图是，一部分采用单线表示，一部分采
单字母符号：单字母符号是用拉丁字母将各种电气 设备、装置和元器件划分为23大类，每大类用一个 专用单字母符号表示。
双字母符号：双字母符号是由一个表示种类的单字 母符号与另一字母组成，其组合形式是以单字母符 号在前，另一字母在后的次序列出。
辅助文字符号：是用以表示电气设备、装置和元器 件以及线路的功能、状态和特征的，通常是由英文 单词的前一两个字母构成。

GIS高压电气二次控制回路基础培训三

GIS高压电气二次控制回路基础培训三
于继电器的动作时间，所以一般的继电器即可满足要求。 2、取消所谓的“防跳继电器”49MX。 3、新图中，如果储能超时，则中断电机回路的接触器线圈KM， 但是储能回路仍然带电，不允许合闸，而原图中储能回路不带电， 而电机保护回路带电，不允许合闸，作用相同 3、用小型断路器代替过载保护
ZF12-126(L)GIS断路器分/合控制 原理分析
自保持
互锁 限位 开关
加入 联锁 逻辑
解锁
闭 锁 逻 辑
隔离开关动作闭锁逻辑
电机合闸操作
• 当前为电动操作状态，行程开关SL1/SL3闭合，K15触点1 闭合； • 转换开关SM0切到ON位置->合闸回路KEX线圈得电并闭合KE 的4号 触点自保持->电机回路中，KE的2、3号触点闭合，6、8号触 点断开 而->电流经KE的3号触点、电机电枢、KE2号触点、KA7号触点、 合闸回路自保持 KE:2闭合 电 KE:3闭合 机励磁绕组，（红色）->电机正向运动,直到合闸到位->断开 KE:4闭合 行程 SM1 ON 线圈KE得电 断开分闸回路（互锁） KE:5断开 开关SL1，并闭合行程开关SL2->进入能耗制动。
KE:6断开 KE:7断开 KE:8断开
电机分闸操作
• 当前为电动操作状态，行程开关SL2、SL3闭合，K15触点1闭 合； • 转换开关SM0切换到OFF位置，线圈KA得电，闭合KA的4号触点 自保 持->电机回路中KA的2、3号触点闭合->电流经过KA的3号触点、 电机 电枢、KE的7号触点、KA的2号触点、电机励磁绕组（蓝色）-> 分闸回路自保持 KA:2闭合 电机反 KA:3闭合 转，直到分闸完成->分闸到位SL2断开,KA线圈失电->反转回路 KA:4闭合 断开-> SM1 OFF 线圈KA得电 断开合闸回路（互锁） KA:5断开 辅助开关QS1的（57，59），（61，63）号触点闭合->进入能耗 KA:6断开 制动

GIS开关柜二次原理图解读

GIS开关柜二次原理图解读

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

ABB高压GIS结构及二次回路分析

ABB高压GIS结构及二次回路分析

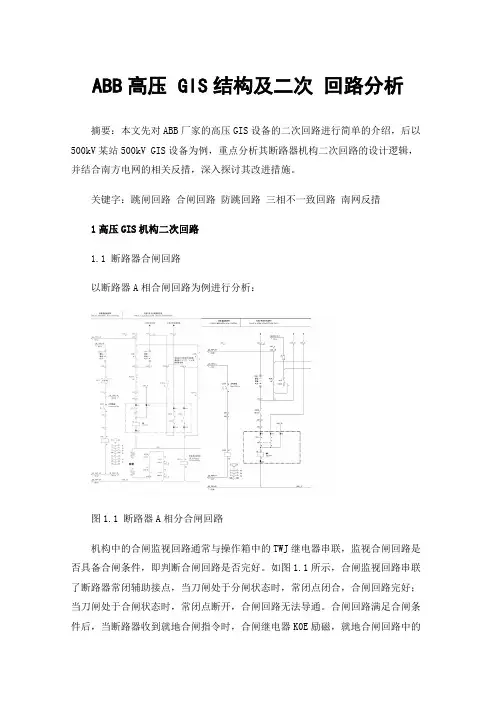

ABB高压 GIS结构及二次回路分析摘要：本文先对ABB厂家的高压GIS设备的二次回路进行简单的介绍，后以500kV某站500kV GIS设备为例，重点分析其断路器机构二次回路的设计逻辑，并结合南方电网的相关反措，深入探讨其改进措施。

关键字：跳闸回路合闸回路防跳回路三相不一致回路南网反措1高压GIS机构二次回路1.1 断路器合闸回路以断路器A相合闸回路为例进行分析：图1.1 断路器A相分合闸回路机构中的合闸监视回路通常与操作箱中的TWJ继电器串联，监视合闸回路是否具备合闸条件，即判断合闸回路是否完好。

如图1.1所示，合闸监视回路串联了断路器常闭辅助接点，当刀闸处于分闸状态时，常闭点闭合，合闸回路完好；当刀闸处于合闸状态时，常闭点断开，合闸回路无法导通。

合闸回路满足合闸条件后，当断路器收到就地合闸指令时，合闸继电器K0E励磁，就地合闸回路中的K0E常开点闭合，合闸回路导通；当断路器遥控合闸时，转换把手打到远方位置，一旦收到合闸命令，合闸回路导通。

防跳回路提供防止开关跳跃的功能，是控制回路中必不可少的部分。

开关跳跃是指由于合闸回路的合闸接点粘连或未能及时返回等原因，导致合闸输出端一直带有电压，因此当开关因故障跳开后，又会因为合闸电压再次合上，造成断路器连续切合的现象，导致开关损坏甚至爆炸。

保护装置和机构内都有防跳回路。

常规的防跳回路接线如图1.2所示，由于机构防跳回路中串接了断路器的常开辅助接点，若两套防跳同时接入回路，当开关合闸后，开关常开辅助节点DL闭合，+KM—TWJ—R—DL常开点—K11—-KM之间构成一条寄生回路。

一旦两套防跳之间的参数配合不当，将导致防跳功能失效、跳位监视异常和合闸回路异常等现象。

因此新装置都已取消了保护防跳回路，只保留机构防跳功能。

图1.2 常规防跳回路接线图为了解决寄生回路的问题，ABB的断路器防跳回路先串接断路器的常闭辅助接点，再串接断路器的常开早合点和防跳继电器K201。

GIS开关柜二次原理图解读

GIS开关柜二次原理图解读

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

GIS开关柜二次原理图解读

GIS开关柜二次原理图解读

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路--- 使用所变输出经变压、整流后的直流电源。

蓄电池--- 适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路--- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路--- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

GIS控制回路入门教程.ppt

GIS控制回路入门教程.ppt
•当利用控制开关（SA）或自动装置（KM1） 进行合闸时，若合在故障线上，保护将动作， KOM触点闭合，使断路器跳闸。跳闸回路接 通的同时，
欢迎关注电气读书公众号
• KL电流线圈带电，KL动作，其常闭触点 KL2断开合闸回路，常开触点KL1接通KL 的电压自保持线圈。此时，若合闸脉冲 未解除（如SA未复归或KM1卡住等），则 KL电压自保持线圈通过触点SA5-8或KM1 的触点实现自保持，使KL2长期打开，可 靠地断开合闸回路，使断路器不能再次 合闸。只有当合闸脉冲解除（即KM1断开 或SA5-8切断），KL的电压自保持线圈断 电后，回路才能恢复至正常状态。
二、GIS设备简介
• 按国标GB/T 2900《电工术语》组合电器定义为“将两种或两种 以上的高压电器，按电力系统主接线要求组成一个有机的整体而 各电器仍保持原规定功能的装置。”，如隔离开关＋接地开关、 箱式变等。但行业人士俗称的组合电器，一般指得是GIS类开关 设备（gas-insulated metal-enclosed switchgear系指“气体绝缘金 属封闭开关设备”）。
•
欢迎关注电气读书公众号
• 二次控制回路就是使操作机构正确动 作的指挥系统，每条指令的传输需要 控制回路。所以控制回路是变电站乃 至整个系统安全运行的保障。
欢迎关注电气读书公众号
三、断路器控制回路
•1、具有“防跳”“闪光回路”、 灯光监视的当地控制、电磁机构 的断路器控制回路
欢迎关注电气读书公众号
欢迎关注电气读书公众号
一、二次回路基本知识
• (二) 二次回路的分类 • 1、原理图：是体现二次回路工作原理的图纸，且是绘制展开图
和安装图的基础。 • 2、展开图：展开图是以二次回路的每一个独立电源来划分单元

GIS变电站发展中二次接线的优点及其注意事项_菅晓清

GIS变电站发展中二次接线的优点及其注意事项_菅晓清

收稿日期:2007-12-17作者简介:作者现在内蒙古电力勘测设计院任职。

GIS 变电站发展中二次接线的优点及其注意事项菅晓清,吴尚恒,李　军(内蒙古电力勘测设计院,内蒙古　呼和浩特　020020)摘　要:文章分析了内蒙古地区目前G IS 变电站发展中二次接线的优点及其注意事项。

关键词:GI S 的定义中图分类号:T M 64　文献标志码:C 文章编号:1008-0155(2008)02-0078-03 引言近年来,随着城市建设脚步的加快,土地紧缺日趋明显,使得GIS 变电站在电网建设中颇受青睐。

内蒙古地区在2006年至2007年就先后投运了四座220kV GIS 变电站,分别是包钢81#变电站、鼓楼220kV 变电站、中盐220kV 变电站、包钢厂外220kV 变电站。

总结几站的设计及应用经验,GIS 在二次接线中有如下优点及设计注意事项。

介绍优点和注意事项前先简要概述一下GIS 以及其特点。

GIS 概述GIS 的定义为:全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。

它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管多种高压电器组合而成的高压配电装置。

GIS 采用的是绝缘性能和灭弧性能优异的六氟化硫(SF 6)气体作为绝缘和灭弧介质,并将所有的高压电器元件密封在接地金属筒中,因此与传统敞开式配电装置相比,GIS 具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点。

经过30多年的研制开发,GIS 技术发展很快并迅速被应用于全世界范围内的电力系统。

目前,随着全球电力系统自身的发展以及对系统运行可靠性要求的日益提高,GIS 技术必将持续发展,并将成为本世纪高压电器的发展主流。

GIS 的特点(1)整体体积小。

因采用绝缘性能好的气体作绝缘和灭弧介质,所以能较大程度地缩小变电站的容积。

(2)优良的密封性能可靠性高。
