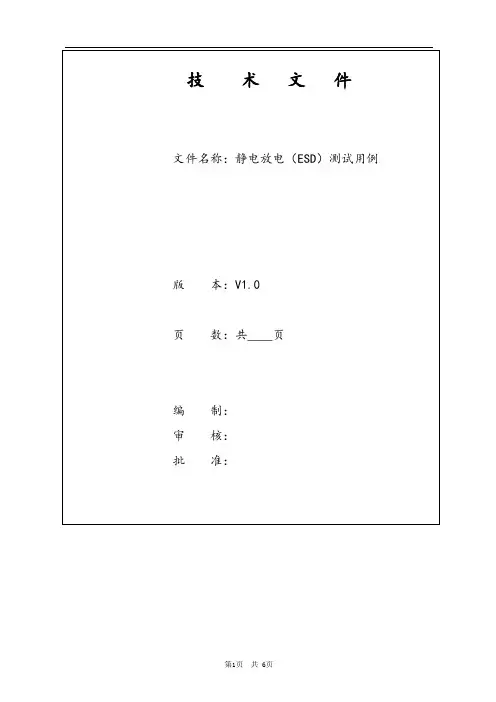

版本修订记录*变化状态：C——创建，A——增加，M——修改，D——删除静电放电（ESD）测试一、被测对象所有有静电要求的整机设备，对于裸板不执行该用例。

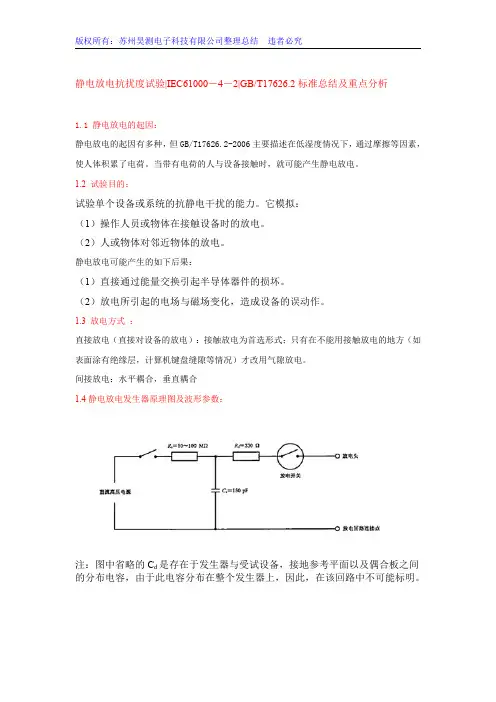

二、测试目的模拟操作人员或物体在接触设备时产生的放电以及人或物体对临近设备的放电，以检测被测设备抵抗静电放电的干扰能力三、执行标准参照《国际标准IEC61000-4-2，欧盟标准:EN61000-4-2，国内标准:GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验》执行四、测试工具静电放电发生器五、测试条件1、气候条件受试设备应在预期的气候条件下工作。

在空气放电试验的情况下，气候条件应在下述范围内：——环境温度：15℃~35℃；——相对湿度：30%~60%；——大气压力：86kPa~106kPa。

2、电磁环境条件实验室的电磁环境应保证受试设备的正确运行，不应影响试验结果。

六、试验拓扑图针对我司产品具体使用特性，参照执行标准，试验都按台式设备试验场景布置，对于不接地设备按不接地台式设备试验场景布置七、试验等级试验等级的选择取决于待测设备的产品类的试验等级要求。

八、测试步骤及方法1、将待测设备放置于专业的测试台上，做好设备的接地措施后对设备进行上电，使设备处于正常工作状态；2、对待测设备的测试点位进行选取，静电放电仅施加在操作人员使用设备时可能接触的点或表面上；3、对待测点位选择放电方式，针对金属端子、可导电屏幕、螺钉等位置使用接触放电方式，使用尖端点的电极头；针对绝缘面使用空气放电方式，使用圆形头的电极头；4、静电放电发生器的电极头通常应垂直于被测设备的表面，测试分为正、负极性，测试次数至少各放电10次，测试间隔时间不小于1s,为了确定故障的临界值，试验电压应从最小值到选定的试验电压值逐渐增加，最后的试验值不应超过产品的规范值，以避免损坏设备；5、试验静电放电测试前后要同时监测待测设备功能是否正常，以此来判定产品是否合格。

注意事项：不接地设备不像其他设备能够自己放电测试中，若下一个静电放电施加之前电荷未消除，被测设备上的电荷累积能够使电压为预期试验电压的两倍，通过电容的不断累积，可能造成高能量在绝缘击穿处放电。

ESD培训课件引言：静电放电（ElectrostaticDischarge,ESD）是电子行业中一个常见的问题，它可能导致电子设备的损坏或故障。

为了确保电子产品的质量和可靠性，进行ESD培训是非常必要的。

本课件旨在提供ESD基础知识、ESD防护措施以及ESD测试和验证等方面的培训内容，帮助员工了解和掌握ESD防护技能。

第一部分：ESD基础知识1.1静电放电的定义静电放电是指电荷在两个物体之间移动的过程，通常是由于物体之间的电势差引起的。

在电子行业中，静电放电可能导致电子器件的损坏或故障。

1.2静电放电的原理静电放电是由于电荷积累和电场作用的结果。

当两个物体接触时，电荷会从一个物体转移到另一个物体，导致电荷的不平衡。

当电荷积累到一定程度时，会产生足够的电场，使空气分子电离，形成导电通道，从而导致静电放电。

1.3静电放电的危害（1）损坏半导体器件：静电放电可能损坏半导体器件的绝缘层，导致器件失效。

（2）干扰电路：静电放电可能产生电磁干扰，影响电路的正常工作。

（3）引起火灾：静电放电可能引燃易燃物质，导致火灾事故。

第二部分：ESD防护措施2.1接地接地是防止静电放电的有效方法。

通过接地，电荷可以流入地面，从而减少电荷积累。

在电子生产过程中，设备、工作台和人员都应该接地，以防止静电放电的发生。

2.2静电防护包装静电防护包装是一种用于保护电子器件免受静电放电的包装材料。

这些材料通常具有导电性或静电耗散性，能够将静电荷分散到包装材料表面，从而减少静电放电的可能性。

2.3静电防护工作站静电防护工作站是指专门为防止静电放电而设计的工作环境。

这些工作站通常配备有接地设施、防静电桌垫、防静电椅等设备，以确保工作环境中的静电放电风险最小化。

第三部分：ESD测试和验证3.1静电放电测试静电放电测试是评估电子设备对静电放电的敏感性的方法。

通过模拟静电放电环境，测试设备在静电放电作用下的响应，以确定其抗静电能力。

3.2静电放电测试标准静电放电测试通常遵循一些国际标准，如IEC61000-4-2等。

iec 61000-4-1 静电标准中文版IEC 61000-4-1静电放电标准是国际电工委员会（IEC）制定的一项标准，旨在规定和指导电子设备在静电放电情况下的测试方法和要求。

静电放电是一种常见的电磁干扰源，可以对电子设备的正常运行和性能造成严重影响。

这项标准的出台对于确保电子设备的稳定性和可靠性具有重要意义。

IEC 61000-4-1标准主要适用于研发、制造和使用电子设备的企业和机构。

它针对不同类型的设备进行了分类和规范，在测试方法和要求上有所区分。

标准涵盖了各种场景下的静电放电测试，包括静电放电耐受性测试、静电放电幅度测试、静电放电波形特性测试等。

静电放电耐受性测试是IEC 61000-4-1标准中的一项关键测试。

该测试旨在确认电子设备的电子环境耐受性，即设备在静电放电干扰下能否维持正常运行。

测试中，设备将暴露在不同等级的静电放电模拟下，观察设备是否出现异常现象或功能故障。

标准中规定了不同等级的静电放电模拟幅度和静电放电次数，以及测试的持续时间。

静电放电幅度测试是另一个重要的测试内容。

该测试主要关注静电放电的幅度对设备的影响。

静电放电会产生高压脉冲，这可能导致设备内部电路瞬间失效或损坏。

标准中规定了不同等级的静电放电幅度，以及设备能够承受的最大幅度。

静电放电波形特性测试是用来分析和评估静电放电波形的测试。

静电放电波形的特性对设备的影响非常重要，不同波形特性导致的电气干扰程度也不同。

标准规定了静电放电的波形标准和测试方法，以便电子设备生产商和用户对静电干扰进行合理的评估和抵御。

除了上述几个主要测试内容，IEC 61000-4-1标准还包括了其它方面的要求，例如试验设备的选用、试验环境的搭建和测试结果的评估等。

标准严格规定了测试所需的设备和环境条件，以确保测试的准确性和可重复性。

测试结果的评估也非常重要，可以帮助设备生产商和用户了解设备的静电放电性能，并采取相应的措施来提高设备的抗静电能力。

总之，IEC 61000-4-1静电放电标准是一项重要的电子设备测试标准，对于保证设备的稳定性和可靠性具有不可忽视的作用。
