过程控制系统 第1章 绪论 习题与解答

第1章 过程控制系统概述习题与思考题1.1 什么是过程控制系统，它有那些特点？1.2 过程控制的目的有那些？1.3 过程控制系统由哪些环节组成的，各有什么作用？过程控制系统有那些分类方法？1.4 图1.11是一反应器温度控制系统示意图。

A 、B 两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器的温度保持不变。

试画出该温度控制系统的方框图，并指出该控制系统中的被控过程、被控参数、控制参数及可能影响被控参数变化的扰动有哪些？1.5 锅炉是化工、炼油等企业中常见的主要设备。

汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。

水位过高，会使蒸汽带液，降低了蒸汽的质量和产量，甚至会损坏后续设备；而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。

因此，必须对汽包水位进行严格控制。

图1.12是一类简单锅炉汽包水位控制示意图，要求：1）画出该控制系统方框图。

2）指出该控制系统中的被控过程、被控参数、控制参数和扰动参数各是什么。

3）当蒸汽负荷突然增加，试分析该系统是如何实现自动控制的。

V-1图1.12 锅炉汽包水位控制示意图1.6 评价过程控制系统的衰减振荡过渡过程的品质指标有那些？有那些因素影响这些指标？1.7 为什么说研究过程控制系统的动态特性比研究其静态特性更意义？1.8 某反应器工艺规定操作温度为800 10℃。

为确保生产安全，控制中温度最高不得超过850℃。

现运行的温度控制系统在最大阶跃扰动下的过渡过程曲线如图1.13所示。

1）分别求出稳态误差、衰减比和过渡过程时间。

2）说明此温度控制系统是否已满足工艺要求。

T/℃图1.13 某反应器温度控制系统过渡过程曲线1.9 简述过程控制技术的发展。

1.10 过程控制系统与运动控制系统有何区别？过程控制的任务是什么？设计过程 控制系统时应注意哪些问题？第3章 过程执行器习题与思考题3.1 试简述气动和电动执行机构的特点。

3.2 调节阀的结构形式有哪些？3.3 阀门定位器有何作用？3.4 调节阀的理想流量特性有哪些？实际工作时特性有何变化？3.5 已知阀的最大流量min v q =50m 3，可调范围R=30。

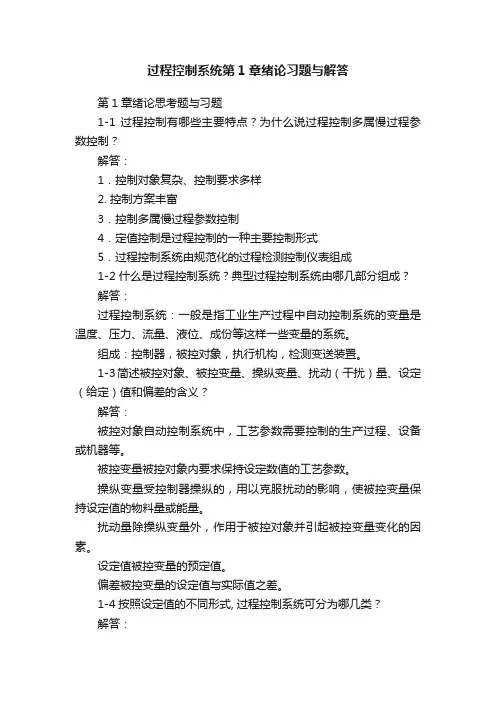

过程控制系统第1章绪论习题与解答第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：控制器，被控对象，执行机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（干扰）量、设定（给定）值和偏差的含义？解答：被控对象自动控制系统中，工艺参数需要控制的生产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的工艺参数。

操纵变量受控制器操纵的，用以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作用于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪几类？解答：按照设定值的不同形式又可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作用是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后无特殊说明控制系统均指定值控制系统而言.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作用是使被控变量能够尽快地,准确无误地跟踪设定值的变化而变化3.程序控制系统程序控制系统的设定值也是变化的，但它是一个已知的时间函数，即设定值按一定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态比其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

过程控制系统习题解答《过程控制系统》习题解答1-1 试简述过程控制的发展概况及各个阶段的主要特点。

答：第一个阶段 50年代前后：实现了仪表化和局部自动化，其特点：1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表2、过程控制系统结构大多数是单输入、单输出系统3、被控参数主要是温度、压力、流量和液位四种参数4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题第二个阶段 60年代来：大量采用气动和电动单元组合仪表，其特点：1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统2、计算机系统开始运用于过程控制3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制）4、在过程控制理论方面，现代控制理论的得到了应用第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点：1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用3、在线成分检测与数据处理的测量变送器的应用4、集散控制系统的广泛应用第四个阶段 80年代以后：飞跃的发展，其特点：1、现代控制理论的应用大大促进了过程控制的发展2、过程控制的结构已称为具有高度自动化的集中、远动控制中心3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。

1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制方案十分丰富过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消除或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类方法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

1.1 何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2 如何选择控制变量?答：① 所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③ 所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥ 在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3 控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当Gc (s)=Kc时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c 增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1 衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间 T i 放在最大，微分时间 T d 放在最小，比例 度放于适当数值(一般为 100%) ，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给 系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小 于 4：1 时δ应增大，直至过渡过程呈现4： 1 衰减时为止。

过程控制课后习题答案第1章自动控制系统基本概念~~1-3自动控制系统主要由哪些环节组成？求解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节共同组成。

~~1-5题1-5图为某列管式蒸汽加热器掌控流程图。

先行分别表明图中pi-307、trc-303、frc-305所代表的意义。

题1-5图加热器控制流程图求解pi-307则表示就地加装的压力命令仪表，工段号为3，仪表序号为07；trc-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；frc-305则表示分散仪表盘加装的，具备命令记录功能的流量掌控仪表；工段号为3，仪表序号为05。

~~~~~1-7在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？求解测量变送装置的功能就是测量被控变量的大小并转变为一种特定的、统一的输入信号（例如气压信号或电压、电流信号等）送至控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即为控制阀，它能够自动地根据控制器送去的信号值发生改变阀门的打开度，从而发生改变压低变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）――自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量――被控对象内建议维持设定值的工艺参数。

控系统通常用该变量的名称去称谓，例如温度控制系统，压力制系统等。

给定值（或设定值或期望值）――人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

压低变量（调节变量）――对被控变量具备较强的直接影响且易于调节（压低）的变量。

或同时实现掌控促进作用的变量。

操纵介质(操纵剂)――用来实现控制作用的物料。

~~~1-11题l-11图右图为一反应器温度控制系统示意图。

第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器与被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

~~~~~ 1-7 在自动控制系统中,测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能就是测量被控变量的大小并转化为一种特定的、统一的输出信号(如气压信号或电压、电流信号等)送往控制器;控制器接受测量变送器送来的信号,与工艺上需要保持的被控变量的设定值相比较得出偏差,并按某种运算规律算出结果,然后将此结果用特定信号(气压或电流)发送出去执行器即控制阀,它能自动地根据控制器送来的信号值来改变阀门的开启度,从而改变操纵变量的大小。

~~~1-8.试分别说明什么就是被控对象、被控变量、给定值、操纵变量、操纵介质？解:被控对象(对象)——自动控制系统中,工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼,如温度控制系统,压力制系统等。

给定值(或设定值或期望值)——人们希望控制系统实现的目标,即被控变量的期望值。

它可以就是恒定的,也可以就是能按程序变化的。

操纵变量(调节变量)——对被控变量具有较强的直接影响且便于调节(操纵)的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

A、B两种物料进入反应器进行反应,通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

《过程控制系统》习题解答1-1 试简述过程控制的发展概况及各个阶段的主要特点。

答：第一个阶段50年代前后：实现了仪表化和局部自动化，其特点：1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表2、过程控制系统结构大多数是单输入、单输出系统3、被控参数主要是温度、压力、流量和液位四种参数4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题第二个阶段 60年代来：大量采用气动和电动单元组合仪表，其特点：1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统2、计算机系统开始运用于过程控制3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制）4、在过程控制理论方面，现代控制理论的得到了应用第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点：1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用3、在线成分检测与数据处理的测量变送器的应用4、集散控制系统的广泛应用第四个阶段80年代以后：飞跃的发展，其特点：1、现代控制理论的应用大大促进了过程控制的发展2、过程控制的结构已称为具有高度自动化的集中、远动控制中心3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。

1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

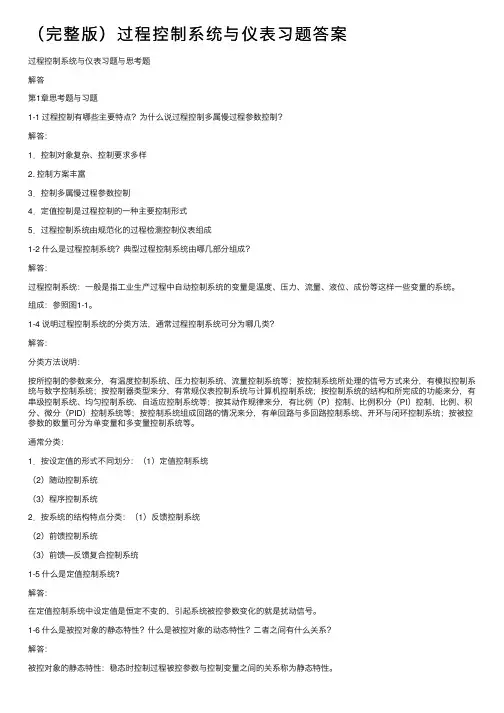

（完整版）过程控制系统与仪表习题答案过程控制系统与仪表习题与思考题解答第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解答：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

第一章 思考题与习题1－3 常用过程控制系统可分为哪几类? 答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

5． 过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％ （根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s 越小，过渡过程进行得越快。

6．峰值时间tp : 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

《过程控制系统》习题解答课件《过程控制系统》习题解答1-2 与其它⾃动控制相⽐，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它⾃动控制系统相⽐较⽽⾔的。

⼀、连续⽣产过程的⾃动控制连续控制指连续⽣产过程的⾃动控制，其被控量需定量控制，⽽且应是连续可调的。

若控制动作在时间上是离散的（如采⽤控制系统等），但是其被控量需定量控制，也归⼊过程控制。

⼆、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电⼦计算机等⾃动化技术⼯具，对整个⽣产过程进⾏⾃动检测、⾃动监督和⾃动控制。

⼀个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、⾮电量的现代⼯业⽣产过程中，⼯业过程⽇趋复杂，⼯艺要求各异，产品多种多样；动态特性具有⼤惯性、⼤滞后、⾮线性特性。

有些过程的机理（如发酵等）复杂，很难⽤⽬前过程辨识⽅法建⽴过程的精确数学模型，因此设计能适应各种过程的控制系统并⾮易事。

四、过程控制的控制过程多属慢过程，⽽且多半为参量控制因为⼤惯性、⼤滞后等特性，决定了过程控制的控制过程多属慢过程；在⼀些特殊⼯业⽣产过程中，采⽤⼀些物理量和化学量来表征其⽣产过程状况，故需要对过程参数进⾏⾃动检测和⾃动控制，所以过程控制多半为参量控制。

五、过程控制⽅案⼗分丰富过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、⼤惯性、⼤滞后和⾮线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满⾜特定要求的控制系统。

六、定值控制是过程控制的⼀种常⽤⽅式过程控制的⽬的：消除或减⼩外界⼲扰对被控量的影响，使被控量能稳定控制在给定值上，使⼯业⽣产能实现优质、⾼产和低耗能的⽬标。

1-3 什么是过程控制系统，其基本分类⽅法有哪些？过程控制系统：⼯业⽣产过程中⾃动控制系统的被控量是温度、压⼒、流量、液位、成分、粘度、湿度和pH等这样⼀些过程变量的系统。

计算机控制系统习题集目录一各章习题 (1)二填空题练习 (6)三简答题练习 (8)四综合题练习 (11)一各章习题1.1 第1章绪论1. 计算机控制系统的硬件主要包括哪几个部分？2. 什么是过程控制通道，过程控制通道主要有哪几种？3. 根据计算机控制系统的发展历史和在实际应用中的状态，计算机控制系统可分为哪6类，各有何特点？4. 计算机控制系统从深度和广度两方面各有何发展趋势。

1.2 第2章计算机控制系统中的检测设备和执行机构1. 什么叫传感器及变送器？2. 简述压力检测的主要方法和分类。

3. 简述温度检测的主要方法和分类。

4. 简述热电偶测温的原理。

2. 物位仪表分为哪几类？6. 简述电容式差压变送器的工作原理。

7. 简述常用执行机构和执行器的工作原理。

8. 简述TT302温度变送器的结构和工作原理。

9. 简述交流、直流伺服电机的工作原理。

10.简述步进电机的工作原理。

1.3 第3章计算机总线技术1.什么叫总线？为什么要制定计算机总线标准？2.计算机总线可以分为哪些类型？3.评价总线的性能指标有哪些？4.STD总线有哪些特点？5.常用的PC总线有哪些？各有什么特点？6.简述PCI总线的性能特点。

7. 简述IEEE-488总线的工作过程。

8. 详述RS-232C 、RS-485和RS-422总线的特点和性能。

9. RS-232C 总线常用的有哪些信号？如何通过该接口实现远程数据传送？10. 什么是平衡方式和不平衡传输方式？试比较两种方式的性能。

11. USB 数据传输方式有哪几种？USB 协议中是如何区分高速设备和低速设备的？12. 简述USB 总线的枚举过程1.4 第4章 过程通道与人机接口1．什么是过程通道？过程通道由哪几部分组成？2．画出数字量输入输出通道的结构。

3．在数字量输入调理电路中，采用积分电容或RS 触发器是如何消除按键抖动的？4．数字量输出驱动电路有哪三种形式？各有什么特点？5．画出D/A 转换器原理框图，并说明D/A 转换的原理。

过程控制系统章节练习题及答案习题解答1. 什么是过程控制系统？过程控制系统是一种用于监测、控制和优化工业过程的系统。

它通常由传感器、执行器、控制器和人机界面等组成。

过程控制系统的主要功能是收集过程数据、分析数据、做出决策并自动调整参数，以提高生产效率、产品质量和工作安全性。

2. 过程控制系统的主要组成部分有哪些？过程控制系统主要由以下几个组成部分组成：•传感器：用于收集流程中的各种参数，如温度、压力、流量等。

•执行器：根据控制器的指令，调整流程中的参数，如开关阀门、调节电动机速度等。

•控制器：根据传感器的反馈信号和设定值，计算控制算法，并生成控制信号送给执行器。

•人机界面：供操作人员监视和操作过程控制系统，如显示仪表盘、报警信息和设定参数等。

3. 过程控制系统的工作原理是什么？过程控制系统的工作原理可以简单描述为以下几个步骤：1.传感器收集流程中的各种参数，并将数据传输给控制器。

2.控制器接收传感器数据，与设定值进行比较，并计算出控制信号。

3.控制信号送给执行器，执行器根据控制信号的大小和方向来调整流程中的参数。

4.执行器调整参数后，传感器再次收集参数，并将数据传输给控制器。

5.控制器不断进行数据分析，判断是否需要调整控制算法，并生成新的控制信号。

6.过程控制系统循环执行上述步骤，以实现对工业过程的监控和控制。

4. 什么是开环控制和闭环控制？•开环控制：也称为无反馈控制，是指控制器输出信号不受过程参数变化的影响。

开环控制系统只根据预先设定的参数进行控制，没有考虑实际过程的反馈信息。

这种控制方式比较简单，但容易受到外界因素的干扰，控制精度较低。

•闭环控制：也称为有反馈控制，是指控制器根据过程的反馈信息来调整输出信号。

闭环控制系统通过与设定值进行比较，获取过程的实际状态，并根据反馈信息调整控制算法，从而实现对过程的精确控制。

闭环控制具有良好的鲁棒性和可靠性。

5. 过程控制系统常见的控制策略有哪些？过程控制系统常见的控制策略包括以下几种：•比例控制：根据当前误差的大小，按比例调整控制器输出信号。

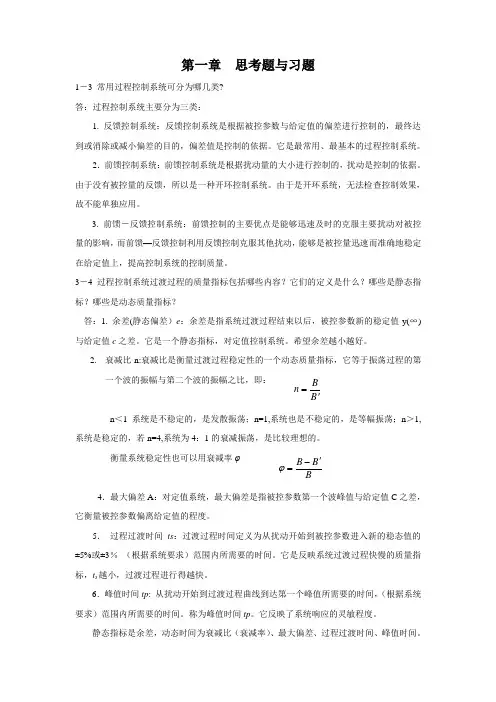

第一章思考题与习题1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

3)5．过程过渡时间ts：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％（根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s越小，过渡过程进行得越快。

6．峰值时间tp: 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

称为峰值时间tp。

它反映了系统响应的灵敏程度。

静态指标是余差，动态时间为衰减比（衰减率）、最大偏差、过程过渡时间、峰值时间。

第二章 思考题与习题2－1 如图所示液位过程的输入量为Q1，流出量为Q2，Q3，液位h 为被控参数，C 为容量系数，并设R1、R2、R3均为线性液阻，要求：（1） 列出过程的微分方程组；（2） 求过程的传递函数W 0（S ）＝H （S ）/Q 1（S ）； （3） 画出过程的方框图。

解：（1）根据动态物料平衡关系，流入量＝流出量：过程的微分方程的增量形式：中间变量：消除中间变量：同除 (R2+R3) 得到：令：上式可写为：（2）Laplace 变换得到：传递函数:（3） 过程的方框图：dtdh )Q Q (Q 321=+-dthd C )Q Q (Q 321∆∆∆∆=+-22R h Q ∆∆=33R h Q ∆∆=h )R R (dt h d R CR Q R R 2332132∆∆∆++=h dthd R R R CR Q R R R R 323213232∆∆∆++=+3232R R R R R +=h dt h d CR Q R 1∆∆∆+=)S (H )S (CRSH )S (RQ 1+=1RCS R )s (Q )s (H )s (W 10+==2－2．如图所示：Q 1为过程的流入量，Q 2为流出流量，h 为液位高度，C 为容量系数，若以Q 1为过程的输入量，h 为输出量（被控量），设R 1、R 2为线性液阻，求过程的传递函数 W 0(S)＝H(S)/Q 1(S)。

第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：①所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

第一章思考题与习题1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

5．过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％（根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s 越小，过渡过程进行得越快。

6．峰值时间tp: 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

称为峰值时间tp 。

《过程控制系统》习题解答课件《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、延续生产过程的自动控制延续控制指延续生产过程的自动控制，其被控量需定量控制，而且应是延续可调的。

若控制动作在时光上是离散的（如采纳控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对囫囵生产过程举行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识办法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制由于大惯性、大滞后等特性，打算了过程控制的控制过程多属慢过程；在一些特别工业生产过程中，采纳一些物理量和化学量来表征其生产过程情况，故需要对过程参数举行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制计划非常丰盛过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消退或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类办法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

过程控制章习题答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章单回路控制系统1.1 何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系。

（1）控制通道特性对系统控制质量的影响：（从K、T、τ三方面）控制通道静态放大倍数越大，系统灵敏度越高，余差越小。

但随着静态放大倍数的增大，系统的稳定性变差。

控制通道时间常数越大，经过的容量数越多，系统的工作频率越低，控制越不及时，过渡过程时间越长，系统的质量越低，但也不是越小越好，太小会使系统的稳定性下降，因此应该适当小一些。

控制通道纯滞后的存在不仅使系统控制不及时，使动态偏差增大，而且还还会使系统的稳定性降低。

（2）干扰通道特性对系统控制质量的影响：（从K、T、τ三方面）干扰通道放大倍数越大，系统的余差也越大，即控制质量越差。

干扰通道时间常数越大，阶数越高，或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀，干扰对被控变量的影响越小，系统的质量则越高。

干扰通道有无纯滞后对质量无影响，不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0。

1.2 如何选择操纵变量？1）考虑工艺的合理性和可实现性；2）控制通道静态放大倍数大于干扰通道静态放大倍数；3）控制通道时间常数应适当小些为好，但不易过小，一般要求小于干扰通道时间常数。

干扰动通道时间常数越大越好，阶数越高越好。

4）控制通道纯滞后越小越好。

1.3 控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响比例度δ越小，系统灵敏度越高，余差越小。

随着δ减小，系统的稳定性下降。

1.5图1-42为一蒸汽加热设备，利用蒸汽将物料加热到所需温度后排出。

试问：影响物料出口温度的主要因素有哪些如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁为什么如果物料在温度过低时会凝结，应如何选择控制阀的开闭形式及控制器的正反作用答：影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度。

《过程控制系统》习题解答1-1 试简述过程控制的发展概况及各个阶段的主要特点。

答：第一个阶段50年代前后：实现了仪表化和局部自动化，其特点：1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表2、过程控制系统结构大多数是单输入、单输出系统3、被控参数主要是温度、压力、流量和液位四种参数4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题第二个阶段60年代来：大量采用气动和电动单元组合仪表，其特点：1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统2、计算机系统开始运用于过程控制3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制）4、在过程控制理论方面，现代控制理论的得到了应用第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点：1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用3、在线成分检测与数据处理的测量变送器的应用4、集散控制系统的广泛应用第四个阶段80年代以后：飞跃的发展，其特点：1、现代控制理论的应用大大促进了过程控制的发展2、过程控制的结构已称为具有高度自动化的集中、远动控制中心3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。

1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。
