材料成型第4章_铸造工艺设计1.答案

材料成型复习题思考及答案《材料成形技术基础》复习思考题第⼀篇铸造1.何谓液态合⾦的充型能⼒？充型能⼒不⾜，铸件易产⽣的主要缺陷有哪些？充型能⼒：液态⾦属充满铸型型腔，获得形状完整、尺⼨精确、轮廓清晰铸件的能⼒。

充型能⼒不⾜，会产⽣浇不⾜、冷隔、⽓孔、夹渣等缺陷。

提⾼充型能⼒的⽅法：1）选择凝固温度范围⼩的合⾦；2）适当提⾼浇注温度、充型压⼒；4）合理设计浇注系统结构；4）铸型预热，合理的铸型蓄热系数和铸型发⽓量；5）合理设计铸件结构。

2.影响液态合⾦充型能⼒的主要因素有哪些？影响液态合⾦充型能⼒的主要因素有：流动性、铸型条件、浇注条件和铸件结构等。

3.浇注温度过⾼或过低，对铸件质量有何影响？浇注温度过低，会产⽣浇不⾜、冷隔、⽓孔、夹渣等缺陷。

浇注温度过⾼，液态合⾦的收缩增⼤，吸⽓量增加，氧化严重，容易导致产⽣缩孔、缩松、⽓孔、粘砂、粗晶等缺陷。

可见，浇注温度过⾼或过低，都会产⽣⽓孔。

4.如何实现同时凝固？⽬的是什么？该原则适⽤于何种形状特征的铸件？铸件薄璧部位设置在浇、冒⼝附近，⽽厚璧部位⽤冷铁加快冷却，使各部位的冷却速度趋于⼀致，从⽽实现同时凝固。

⽬的：防⽌热应⼒和变形。

该原则适⽤于壁厚均匀的铸件。

注意：壁厚均匀，并⾮要求壁厚完全相同，⽽是铸件各部位的冷却速度相近。

5.试述产⽣缩孔、缩松的机理。

凝固温度范围⼤的合⾦，其缩孔倾向⼤还是缩松倾向⼤？与铸铁相⽐较，铸钢的缩孔、缩松倾向如何？产⽣缩孔、缩松的机理：物理机制是因为液态收缩量＋凝固收缩量＞固态收缩量（或写为：体收缩量＞线收缩量）；⼯艺原因则是由于补缩不⾜。

凝固温度范围⼤的合⾦，其缩松倾向⼤。

与铸铁相⽐较，铸钢的缩孔、缩松倾向⼤。

6.试述冒⼝与冷铁的作⽤。

冒⼝：补缩、排⽓。

冷铁：调整冷却速度。

7.⼀批铸钢棒料（Φ200×L mm ）加⼯：(1)沿其轴线，在⼼部钻Φ80mm 棒料长度为L １； (2)将其车为Φ80mm L2。

试分析L 、L1、L2是否相等。

铸造⼯艺习题答案[1]⼀、名词解释1、（铸造⽤原砂中的）泥份；原砂或型砂中直径⼩于20um的细⼩颗粒2、钙膨润⼟活化处理；根据阳离⼦的交换特性对钙⼟进⾏处理使之转化为钠基膨润⼟最常⽤的活化剂是碳酸钠反应机理是Ca2+-蒙脱⽯+na2co3___2na+-蒙脱⽯+caco33、铸件⼯艺出品率；铸件出品率=铸件质量除以铸件质量+冒⼝总质量+浇注系统质量乘以100%4、通⽤冒⼝；通⽤冒⼝适⽤于所有的合⾦铸件，它遵守顺序凝固的基本条件：（1）、冒⼝凝固的时间⼤于或等于铸件凝固的时间（2）、有⾜够的⾦属液补充铸件的凝固收缩和液态收缩，补充浇注后型腔扩⼤的体积（3）、在凝固期间，冒⼝和被补缩部位之间存在补缩通道，扩张⾓向着冒⼝；5、浇注系统：铸型中液态⾦属流⼊型腔的通道的总称其包括浇⼝杯、直浇道、直浇道窝、横浇道、内叫道6、铸造收缩率；k=(LM-LJ)/LJ,LJ—模样⼯作⾯的尺⼨ LJ铸件尺⼨7、起模斜度；为了⽅便起模在摸样、芯盒的出模⽅向留有⼀定的斜度以免损坏砂型或砂芯8、封闭式浇注系统；正常浇注条件下所有组员能为⾦属液补充的浇注系统也称充满式浇注系统9、开放式浇注系统；正常浇注条件下⾦属液不能充满所有组员的浇注系统也称⾮充满式或⾮压⼒式浇注系统10、粘⼟型砂；以粘⼟为粘结剂的型砂11、紧实率；湿砂型⽤1mpa的压⼒下压实或在锤击式制样机上打击三次其实样体积在打击前后体积变化的百分率⽤其试样前后⾼度变化的百分率来表⽰即紧实率= 筒⾼-紧实距离 /筒⾼12、侵⼊⽓孔---也叫外因⽓孔由于型砂中的⽓体侵⼊⾦属造成的在湿型铸件中常见的⼀种缺陷13、破碎指数；湿型砂标准抗压试样放在铁砧上受到⼀个⾃1m⾼度⾃由落下的50mm、510g铜球的冲击破碎的型砂碎的通过⽹眼为12.7mm的筛⽹留在筛⽹上⼤块型砂的质量占试样原质量的⽐值即为破碎指数14、铸件的分型⾯；铸件造型时，由于其形状复杂或尺⼨⼤等原因，不能在⼀个型腔内完成，就需要把它⼀分为⼆。

第四章1． 何谓结晶过程中的溶质再分配?它是否仅由平衡分配系数K 0所决定?当相图上的液相线和固相线皆为直线时，试证明K 0为一常数。

答：结晶过程中的溶质再分配：是指在结晶过程中溶质在液、固两相重新分布的现象。

溶质再分配不仅由平衡分配系数K 0决定 ，还受自身扩散性质的制约，液相中的对流强弱等因素也将影响溶质再分配。

当相图上的液相线和固相线皆为直线时K 0为一常数，证明如下：如右图所示：液相线及固相线为直线，假设 其斜率分别为m L 及m S ，虽然C *S 、C *L 随温度变化有不同值，但L m S m L S m T T m T T C C K /)(/)(0****--===S L m m =常数， 此时，K 0与温度及浓度无关，所以，当液相线和固相线为直线时，不同温度和浓度下K 0为 定值。

2． 某二元合金相图如右所示。

合金液成分为C B =40%，置于长瓷舟中并从左端开始凝固。

温度梯度大到足以使固-液界面保持平面生长。

假设固相无扩散，液相均匀混合。

试求：①α相与液相之间的平衡分配系数K 0；②凝固后共晶体的数量占试棒长度的百分之几?③凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线。

解：（1）平衡分配系数K 0 的求解：由于液相线及固相线均为直线不同温度和浓度下K 0为定值，所以：如右图，当T=500℃时，K 0 =**L C C α=%60%30=0.5 K 0即为所求 α相与液相之间的平衡分配系数. （2）凝固后共晶体的数量占试棒长度的百分数的计算:由固相无扩散液相均匀混合下溶质再分配的正常偏析方程)1(00-*=K L L f C C图 4-43 二元合金相图K 0＜1C 0K 0C 0/K 0T C *S C *L C 0C T *Tm代入已知的*L C = 60％ , K 0 = 0.5, C 0= C B =40%可求出此时的L f = 44.4％由于T=500℃为共晶转变温度,所以此时残留的液相最终都将转变为共晶组织,所以凝固后共晶体的数量占试棒长度的百分数也即为44.4％.（3）凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线 (并注明各特征成分及其位置)如下:3． 在固相无扩散而液相仅有扩散凝固条件下，分析凝固速变大（R 1→R 2，且R 2＞R 1）时，固相成分的变化情况，以及溶质富集层的变化情况。

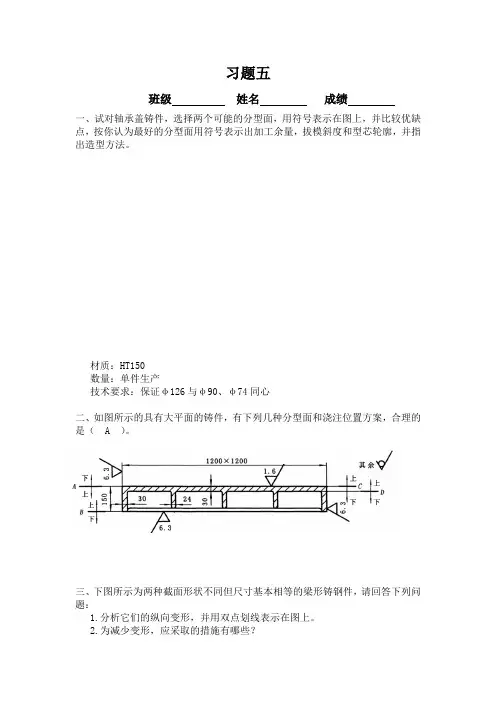

习题五班级姓名成绩一、试对轴承盖铸件，选择两个可能的分型面，用符号表示在图上，并比较优缺点，按你认为最好的分型面用符号表示出加工余量，拔模斜度和型芯轮廓，并指出造型方法。

材质：HT150数量：单件生产技术要求：保证φ126与φ90、φ74同心二、如图所示的具有大平面的铸件，有下列几种分型面和浇注位置方案，合理的是（ A ）。

三、下图所示为两种截面形状不同但尺寸基本相等的梁形铸钢件，请回答下列问题：1.分析它们的纵向变形，并用双点划线表示在图上。

2.为减少变形，应采取的措施有哪些？四、如图两个尺寸不全相同的轮类灰铸铁件，试分析它们在浇注后的冷却收缩过程中，其轮缘和轮幅处的残余应力状态，并估计其可能产生冷裂的部位。

五、判断下列杠杆类铸件a和b的两种结构哪个合理？并说明原因。

六、下列零件采用砂型铸造来生产毛坯，标出其分型面；在不改变标定尺寸的前提下，请修改其结构上不合理之处，并简述理由。

1.法兰盘，材料：HT1502.托架，材料为HT200七、铸造用浇注系统的组成及其功能是什么？浇注系统的组成：①外浇口②直浇口③内浇口④横浇口浇注系统功能：①平稳地将金属液充满型腔，避免冲坏型壁和型芯；②挡住熔渣进入型腔③调节铸件的凝固顺序习题六班级姓名成绩一、何谓液态合金的流动性？流动性不好易产生什么缺陷？其影响因素如何？答：液态合金的流动性－指液态合金充满铸型型腔，形成轮廓清晰、形状和尺寸符合要求的铸件的能力。

流动性差铸件易产生浇不足、冷隔、气孔和夹杂物等缺陷。

灰铸铁、硅黄铜的流动性最好，铸钢的流动性最差。

影响合金流动性的因素：ⅰ化学成分恒温下结晶的纯金属和共晶成分合金，逐层凝固流动阻力小，流动性好。

合金结晶温度区间（液相线与固相线之间的垂直距离）越宽，流动性越差；ⅱ铸型及浇铸条件铸型对液态合金的流动阻碍和温度降低（铸型的发气量大，排气能力差，结构复杂，热容量大，导热性好，浇铸系统结构复杂）越大，流动性下降越大。

提高浇注温度和浇注速度、增大压力增加流动性。

铸造工艺学试题及答案《铸造工艺学》主要论述了铸造工艺设计的基本概念、铸造工艺方案、浇注系统设计、铸件凝固与补缩的基本原则、消失模铸造工艺设计的特点。

以下是由阳光网我整理关于铸造工艺学试题的内容，希望大家喜欢!铸造工艺学试题及答案(一)1、什么是铸造工艺设计?铸造工艺设计就是根据铸造零件的结构特点、技术要求、生产批量、生产条件等，确定铸造方案和工艺参数，绘制铸造工艺图，编制工艺卡等技术文件的过程。

2、为什么在进行铸造工艺设计之前要弄清楚设计的依据，设计依据包括哪些内容?在进行铸造工艺设计前设计者应该掌握生产任务和要求，熟悉工厂和车间的生产条件这些是铸造工艺设计的基本依据，还需要求设计者有一定的生产经验，设计经验并应对铸造先进技术有所了解具有经济观点发展观点，才能很好的完成设计任务设计依据的内容一、生产任务1)铸件零件图样提供的图样必须清晰无误有完整的尺寸，各种标记 2)零件的技术要求金属材质牌号金相组织力学性能要求铸件尺寸及重量公差及其它特殊性能要求 3)产品数量及生产期限产品数量是指批量大小。

生产期限是指交货日期的长短。

二、生产条件 1)设备能力包括起重运输机的吨位，最大起重高度、熔炉的形式、吨位生产率、造型和制芯机种类、机械化程度、烘干炉和热处理炉的能力、地坑尺寸、厂房高度大门尺寸等。

2)车间原料的应用情况和供应情况 3)工人技术水平和生产经验 4)模具等工艺装备制造车间的加工能力和生产经验三、考虑经济性对各种原料、炉料等的价格、每吨金属液的成本、各级工种工时费用、设备每小时费用等、都应有所了解，以便考核该工艺的经济性。

3.铸造工艺设计的内容是什么?铸造工艺图，铸件(毛坯)图，铸型装配图(合箱图)，工艺卡及操作工艺规程。

4.选择造型方法时应考虑哪些原则?1、优先采用湿型。

当湿型不能满足要求时再考虑使用表干砂型、干砂型或其它砂型。

选用湿型应注意的几种情况1)铸件过高的技术静压力超过湿型的抗压强度时应考虑使用干砂型，自硬砂型等。

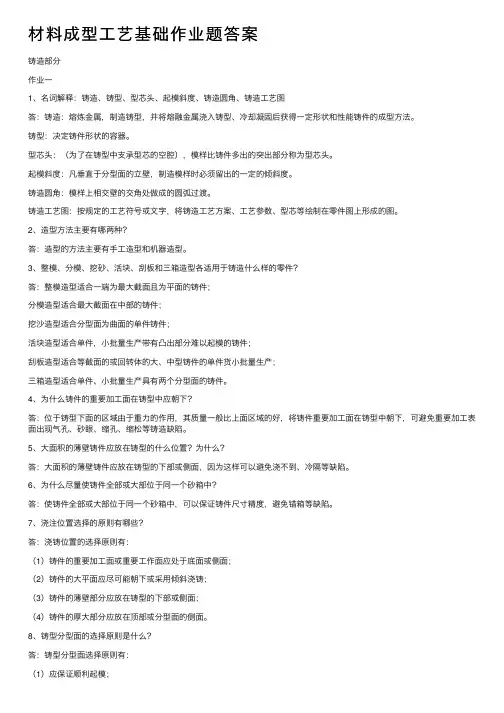

材料成型⼯艺基础作业题答案铸造部分作业⼀1、名词解释：铸造、铸型、型芯头、起模斜度、铸造圆⾓、铸造⼯艺图答：铸造：熔炼⾦属，制造铸型，并将熔融⾦属浇⼊铸型、冷却凝固后获得⼀定形状和性能铸件的成型⽅法。

铸型：决定铸件形状的容器。

型芯头：（为了在铸型中⽀承型芯的空腔），模样⽐铸件多出的突出部分称为型芯头。

起模斜度：凡垂直于分型⾯的⽴壁，制造模样时必须留出的⼀定的倾斜度。

铸造圆⾓：模样上相交壁的交⾓处做成的圆弧过渡。

铸造⼯艺图：按规定的⼯艺符号或⽂字，将铸造⼯艺⽅案、⼯艺参数、型芯等绘制在零件图上形成的图。

2、造型⽅法主要有哪两种？答：造型的⽅法主要有⼿⼯造型和机器造型。

3、整模、分模、挖砂、活块、刮板和三箱造型各适⽤于铸造什么样的零件？答：整模造型适合⼀端为最⼤截⾯且为平⾯的铸件；分模造型适合最⼤截⾯在中部的铸件；挖沙造型适合分型⾯为曲⾯的单件铸件；活块造型适合单件，⼩批量⽣产带有凸出部分难以起模的铸件；刮板造型适合等截⾯的或回转体的⼤、中型铸件的单件货⼩批量⽣产；三箱造型适合单件、⼩批量⽣产具有两个分型⾯的铸件。

4、为什么铸件的重要加⼯⾯在铸型中应朝下？答：位于铸型下⾯的区域由于重⼒的作⽤，其质量⼀般⽐上⾯区域的好，将铸件重要加⼯⾯在铸型中朝下，可避免重要加⼯表⾯出现⽓孔、砂眼、缩孔、缩松等铸造缺陷。

5、⼤⾯积的薄壁铸件应放在铸型的什么位置？为什么？答：⼤⾯积的薄壁铸件应放在铸型的下部或侧⾯，因为这样可以避免浇不到、冷隔等缺陷。

6、为什么尽量使铸件全部或⼤部位于同⼀个砂箱中？答：使铸件全部或⼤部位于同⼀个砂箱中，可以保证铸件尺⼨精度，避免错箱等缺陷。

7、浇注位置选择的原则有哪些？答：浇铸位置的选择原则有：（1）铸件的重要加⼯⾯或重要⼯作⾯应处于底⾯或侧⾯；（2）铸件的⼤平⾯应尽可能朝下或采⽤倾斜浇铸；（3）铸件的薄壁部分应放在铸型的下部或侧⾯；（4）铸件的厚⼤部分应放在顶部或分型⾯的侧⾯。

8、铸型分型⾯的选择原则是什么？答：铸型分型⾯选择原则有：（1）应保证顺利起模；（2）分型⾯的数⽬应尽量少；（3）应尽量减少型芯、活块数量；（4）铸件尽可能放在⼀个砂箱内，或将重要加⼯⾯、加⼯的基准⾯放在同⼀砂箱内。

1铸件的凝固方式及其影响因素（1）逐层凝固方式2）糊状凝固方式3）中间凝固方式影响因素（1）合金的结晶温度范围：结晶温度范围越小，凝固区域越窄，越倾向丁•逐层凝固。

低碳钢近共品成分铸铁倾向于逐层凝固，高碳钢、远共品成分铸铁倾向于糊状凝固。

（2）逐渐的温度梯度：在合金的结品温度范围已定时，若铸件的温度梯度山小到大，则凝固区由宽变窄，倾向于逐层凝固。

2铸造性能含义及其包括内容，充型能力含义，影响合金流动性因素（合金种类、成分、浇注条件、铸型条件）：铸造性能是表示合金铸造成形获得优质铸件的能力，合金的铸造性能主要指合金的流动性、收缩性和吸收性等。

充型能力：液态合金充满铸熨型腔，获得形状完整轮廓淸晰的铸件的能力影响合金流动性因索1）合金的种类。

灰铸铁、硅黄铜流动性最好，铝合金次之，铸钢最差。

2）合金的成分。

同种合金，成分不同，其结晶特点不同，流动性也不同。

3）浇注温度越高，保持液态的时间越长，流动性越好;温度越高，合金粘度越低，阻力越小, 充型能力越强。

在保证充型能力的前提下温度应尽量低。

生产中薄琏件常采用较高温度, 厚舉•件采用较低浇注温度。

4） 1•铸型的蒂热能力越强，充型能力越差2.铸型温度越高，充型能力越好3.铸型中的气体阻碍充型3合金的收缩三阶段，缩孔、缩松、应力、变形、裂纹产生阶段1.收缩。

合金从液态冷却至常温的过程中，体积或尺寸缩小的现象。

合金的收缩过程可分为三阶段1）液态收缩2）凝固收缩3）固态收缩1）缩孔的形成形成条件，金属在恒温或很窄的温度范围内结晶，铸件壁以逐层凝固方式凝固。

缩孔产牛的基本原因是合金的液态收缩和凝固收缩值大于固态收缩值，口得不到补偿。

缩孔产生的部位在铸件最后凝固区域，次区域也称热节。

2）缩松的形成铸件最后凝固的收缩未能得到补足，或者结晶温度范围宽的合金呈糊状凝固，凝固区域鮫宽，液、固两相共存，树枝晶发达，枝晶骨架将合金液分割开的小液体区难以得到补缩所致。

一般出现在铸件壁的轴线区域、热节处、冒口根部和内浇口附近，也常分布在集屮缩孔的下方。

第1章单元测试1、单件或小批量生产的结构复杂、技术要求高的大型复杂铸件宜采用（）。

答案：√2、经过烘干的高黏土砂型称为（）。

答案：减轻计算机的实时计算压力、有较好光照的效果3、在水平芯头靠近模样的根部设置一个凸肩，造型后在相应处形成一个环形缝隙，称为（）。

答案：C4、铸件从线收缩起始温度冷却至室温时，线尺寸的相对收缩量为（）。

答案：√5、在铸件工艺设计时预先增加，而后在机械加工时切去的金属层厚度称为（）。

答案：第一空：最大截面第2章单元测试1、在采用（）砂型生产大中型铸件时，通常要设置分型负数。

答案：汇付方式属于商业信用,提供信用的一方往往要承担较大的风险。

、资金的流通方向与结算工具的流通方向相同属于顺汇。

、出口商要注意对进口商资信的和经营作风的调查。

2、选择铸件凝固原则时最主要的依据是（）答案：×3、影响冷裂的因素和影响（）的因素是一致的。

答案：其他选项都可影响4、为防止砂芯在铸型中产生转动和移动现象，可采用（）结构。

答案：×5、下列无损检测方法中，（）是铸件内部缺陷的无损检测方法之一。

答案：形而上学的观点第3章单元测试1、工艺补正量应施加于铸件的（）。

答案：矩形、圆角矩形、椭圆、多边形、直线、自定形状2、某铸铁件浇注时高度为240mm，上型总高度为300mm，采用中间注入式，则其平均压头Hp 为（）cm。

答案：设计3、测定液态金属流动性最常用的试样是（）。

答案：切断电源，充分冷却后，再取样测定4、某铸钢件，其浇注系统各组元的比例ΣA直：ΣA横：ΣA内= 1: 1.1: 1.3，则该浇注系统采用了（）。

答案：设计5、铸造合金的（）是产生缩松、缩孔、裂纹和变形等缺陷的基本原因。

答案：裂纹第4章单元测试1、对于结构复杂、壁厚不均匀、尺寸较大的铸件，通常采用（）的凝固原则。

答案：经历内存2、平面尺寸较大且壁厚均匀的板类铸件不易补缩，易产生缩松，故工艺上采用（）和冷铁。

答案：错误3、水平砂芯的体积越大，浇注时所受（）也越大。

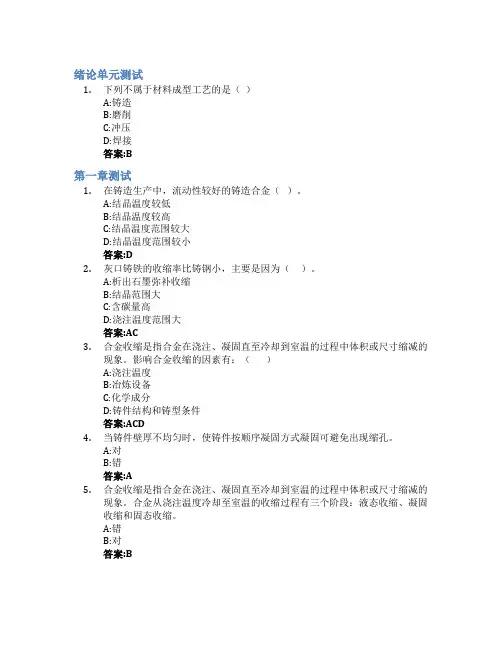

绪论单元测试1.下列不属于材料成型工艺的是（）A:铸造B:磨削C:冲压D:焊接答案:B第一章测试1.在铸造生产中，流动性较好的铸造合金（）。

A:结晶温度较低B:结晶温度较高C:结晶温度范围较大D:结晶温度范围较小答案:D2.灰口铸铁的收缩率比铸钢小，主要是因为（）。

A:析出石墨弥补收缩B:结晶范围大C:含碳量高D:浇注温度范围大答案:AC3.合金收缩是指合金在浇注、凝固直至冷却到室温的过程中体积或尺寸缩减的现象。

影响合金收缩的因素有：（）A:浇注温度B:冶炼设备C:化学成分D:铸件结构和铸型条件答案:ACD4.当铸件壁厚不均匀时，使铸件按顺序凝固方式凝固可避免出现缩孔。

A:对B:错答案:A5.合金收缩是指合金在浇注、凝固直至冷却到室温的过程中体积或尺寸缩减的现象。

合金从浇注温度冷却至室温的收缩过程有三个阶段：液态收缩、凝固收缩和固态收缩。

A:错B:对答案:B第二章测试1.铝饭盒是用（）方法制成。

A:拉深B:轧制C:旋压D:挤压答案:A2.终锻温度是停止锻造的温度，如果终锻温度过高会引起（）。

A:氧化脱碳严重B:过热C:晶粒粗大D:裂纹答案:C3.加工硬化会显著降低金属材料的塑性，导致零件在使用过程中的安全性降低。

A:对B:错答案:B4.拉深件的凸缘部分的圆周切向受压力作用，其厚度有所增大。

A:错B:对答案:B5.冲孔工序中的凸模刃口尺寸取决于孔的尺寸。

A:错B:对答案:B第三章测试1.1、焊接薄板时，容易出现的焊接变形为（）。

A:扭曲变形B:角变形C:弯曲变形D:波浪形变形答案:D2.焊接残余应力会影响焊接构件的使用性能，因此必须加以防止和消除，可通过（）。

A:选择比较塑性较好的材料，避免焊缝的密集交叉B:焊前预热和焊后热处理C:锤击焊缝D:制定正确的焊接顺序答案:ABCD3.Q345钢的焊接性能比45号钢焊接性能好。

A:对B:错答案:A4.焊接接头的组织由（）构成。

A:母材B: 焊缝C:熔合区D:热影响区答案:ABCD5.根据碳当量判断碳钢的焊接性时，以下说法正确的是（）A:C当量＜0.4%，钢材塑性好，钢的淬硬和冷裂倾向不大，焊接性良好。

一、名词解释1、（铸造用原砂中的）泥份：是指原砂中直径小于20μm的颗粒2、钙膨润土活化处理：；根据阳离子的交换特性对钙土进行处理使之转化为钠基膨润土，蒙脱石的晶层间阳离子交换{PNa(+1)→PCa(+2)}3、铸件工艺出品率：铸件出品率=铸件质量除以铸件质量+冒口总质量+浇注系统质量乘以100%4、通用冒口：在铸型内储存供补缩铸件用熔融金属的空腔5、浇注系统：铸型中液态金属流入型腔的通道6、铸造收缩率：由于合金的收缩，为保证铸件应有的尺寸，在模型上必须比铸件放大一个该合金的收缩量。

它取决于合金种类、铸件结构、尺寸等因素7、起模斜度：为便于起模样或开芯盒，在铸件垂直分型面的各个侧面上设计的斜度8、封闭式浇注系统：在正常浇注条件下，所有组元都能为金属液充满的浇注系统9、开放式浇注系统：金属液不能充满所有组元的的浇注系统。

10、粘土型砂：以粘土为粘结剂的型砂11、紧实率：型砂紧实前后的体积变化12、侵入气孔：-也叫外因气孔由于型砂中的气体侵入金属造成的在湿型铸件中常见的一种缺陷13、破碎指数：生产中常采用落球法测出的破碎指数来间接表示型砂的韧性。

测量时，将一个钢球在一定高度落下，砸在一个放在筛网上的标准试样上，用留在筛网上的砂块重量与标准试样重量之比值表示破碎指数14、铸件的分型面：两半铸型相互接触的表面15、铸件的浇注位置：指浇注时铸件在铸型中所处的位置16、化学粘砂：在高温条件下金属氧化物与铸型间发生化学作用而使金属表面与铸型发生粘结的现象。

17、机械粘砂：金属熔液渗入砂粒间隙，凝固后将砂粒机械的粘连在铸件的表面上18、型砂的透气性：型砂允许气体通过并逸出的能力19、覆模砂：指树脂以一层薄膜包覆在砂粒表面，这样可以完全发挥树脂的粘结作用，改善树脂砂的性能，节省树脂用量20、型砂的残留强度：是将∮30mm*50mm或者∮50mm环形钠水玻璃砂试样加热到一定温度并在该温度下保温30-40分钟在随炉冷却至室温测定的抗压强度21、铸造工艺设计：对于某一个铸件，编制出其铸造生产工艺过程的技术文件就是铸造工艺设计22、铸造工艺方案：造型，造芯方法和铸型种类的选择，浇注位置及分析面的确定23、剩余压力角：24、冷芯盒法：在室温下，通过吹气使砂芯在芯盒内快速硬化的制芯方法叫冷芯盒法。

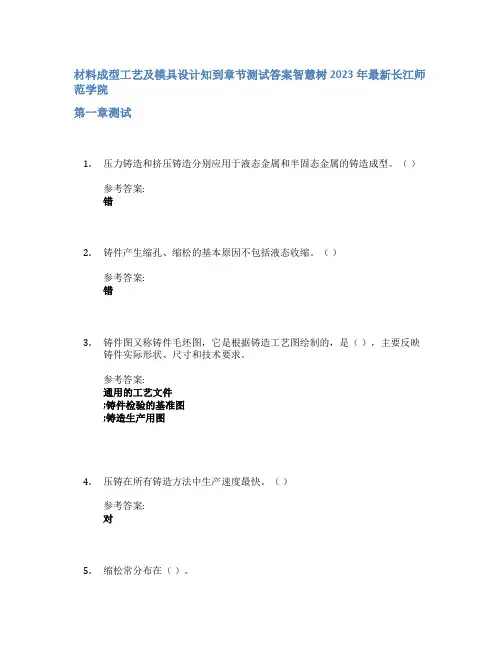

材料成型工艺及模具设计知到章节测试答案智慧树2023年最新长江师范学院第一章测试1.压力铸造和挤压铸造分别应用于液态金属和半固态金属的铸造成型。

（）参考答案:错2.铸件产生缩孔、缩松的基本原因不包括液态收缩。

（）参考答案:错3.铸件图又称铸件毛坯图，它是根据铸造工艺图绘制的，是（），主要反映铸件实际形状、尺寸和技术要求。

参考答案:通用的工艺文件;铸件检验的基准图;铸造生产用图4.压铸在所有铸造方法中生产速度最快。

（）参考答案:对5.缩松常分布在（）。

铸件的轴线区域;缩孔附近;铸件厚壁的中心部位第二章测试1.过热使材料的内部产生不可逆的变化，无法通过重新加热锻造和再结晶使金属或合金恢复原来的力学性能。

（）参考答案:错2.以下哪些工艺属于锻造成形工艺（）。

参考答案:模锻;胎模锻;自由锻3.锻造工艺一般是在高温下进行，而冲压工艺一般在（）下进行。

参考答案:常温4.冲压成形工序包括（）。

拉深;胀形;弯曲;翻边5.常见的冲裁工序包括（）。

参考答案:单工序冲裁;级进冲裁;复合冲裁第三章测试1.与此传统机械连接相比，焊接不易实现机械自动化。

（）参考答案:对2.下列关于熔焊的焊缝组织说法正确的是（）。

参考答案:金属的力学性能一般不低于母材性能;焊缝组织为柱状铸态组织3.碳素结构钢Q235AF中的“235”表示（）。

屈服点数值4.关于搅拌摩擦焊的焊接压力说法正确的是（）。

参考答案:当焊接压力过大时，轴肩与焊件表面摩擦力减小5.材料焊接性的影响因素有（）。

参考答案:零件的结构形状对;材料的厚度;母材和焊接材料;接头形式第四章测试1.塑料的工艺特性包括塑料的收缩性、流动性、结晶性、相容性、热敏性、吸湿性等。

（）参考答案:对2.塑件设计基本原则有（）。

参考答案:便于成形加工;针对不同物理力学性能扬长避短;满足使用要求和外观要求;塑件的几何形状尽量简化模具结构3.注射成型工艺适用于（）。

参考答案:主要成型热塑性塑料，某些热固性塑料也可用注射方法成型4.如下图所示的单分型面注射模（两板式）是由（）所组成。

铸造工艺学答案文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]铸造工艺学复习题答案（吴士平部分）以这个为准吧其他的作参考（比较重要）浇注系统的分类一、浇注系统按内浇道设臵在铸件的不同高度处分类1.顶注式浇注系统——内浇道设臵在铸件的最高处；2.中间注入式浇注系统——内浇道设臵在铸件侧面，从铸件中间高度引入；3.底注式浇注系统——内浇道设臵在铸件最低处侧面或底部；４.阶梯式浇注系统——内浇道设臵在铸件一侧不同高度多层式引入；二、按浇注系统各基本组元截面积的比例分类1.封闭式浇注系统——这种浇注系统各组元中总截面积最小时内浇道，也就是说内浇道成了该系统中的阻流截面。

统常写成F直＞F横＞F内2.开放式浇注系统——一般说来，这种浇注系统就是F直＜F横＜F 内，即是系统中的阻流截面在直浇道下端或者在它附近的横浇道上，以期直浇道充满。

5 横浇道作用、形状特点作用：(将金属液引入到内浇道，阻挡熔渣、气体、砂粒进入型腔) 1使金属液以均匀而足够的量平稳的流入内浇口2其结构开放式有利于渣及非金属夹杂物上浮并滞留在其顶部，而不随流进入型腔，故又称为撇渣道。

因此希望金属液流流动平稳有利于撇渣形状特点：①浇道要有延长段②要有足够长度、足够高度③在内浇道入口处存在“吸动作用区”6（关键）浇注系统充满的条件是什么为什么要充满浇注系统实际金属即使不满足浇注条件依然充满如何解释砂型浇注系统的充满条件表示为金属流的压力P高于型壁的气流压力Pa。

为什么要充满浇注系统若把液态金属视为理想流体，此时只有S直>S横>S内才能满足充满条件，这就是传统的浇注系统充满理论。

而实际液态金属是有粘度的，不能作为理想流体去研究，实际流体的流动阻力影响是不容忽视的。

因此，即使不满足浇注条件依然充满。

7（会）浇注系统开设的原则中，有时“从铸件的薄壁处引入”，“从铸件的厚壁处引入”，二者是否矛盾？1)从铸件的薄壁处引入这种方法适用于薄壁而轮廓尺寸又大的铸件。

铸造工艺学答案铸造工艺学1、选择分型面要遵循哪些原则？答：1．应使铸件全部或大部置于同一半型内2．应尽量减少分型面的数目3．分型面应尽量选用平面4．便于下芯、合箱和检查型腔尺寸5．不使砂箱过高6．受力件的分型面的选择不应削弱铸件结构强度7．注意减轻铸件清理和机械加工量2、砂芯有哪些功用？砂芯的功用是形成铸件的内腔、孔洞和铸件外形不能出砂的部位。

砂芯局部要求特殊性能的的部分，有时也用砂芯。

3.2砂芯应满足哪几项基本要求？砂芯的形状、尺寸及在砂型中的位置应符合铸件要求，具有足够的强度和刚度，在铸件形成过程中砂芯所产生的气体能及时排出型外，铸件收缩时阻力小和容易清砂。

3.3*设置砂芯的基本规则是什么？保证铸件内腔尺寸精度；保证操作方便；保证铸件壁厚均匀；应尽量减少砂芯数目；填砂面应宽敞，烘干支撑面是平面砂芯形状适应造型、制芯方法。

3.4芯头有哪三大功能？芯头可以固定砂芯，使砂芯在铸型中有准确的位置；砂芯能承受砂芯重力及浇注时液体金属对砂芯的浮力；芯头能及时排出浇注后砂芯所产生的气体至型外。

3.5*芯头结构中由哪几项组成？它们各自起什么作用？芯头结构包括芯头长度、斜度、间隙、压环、防压环和集砂槽。

芯头长度使芯头和铸件之间形成承压面积，避免砂芯在液体金属冲击下发生偏斜；芯头斜度使合箱方便，避免上下芯头和铸型相碰；芯头间隙使下芯方便，避免擦砂；芯头压环造型后在上芯座上凸起一环型砂，合箱后把砂芯压紧，避免液体金属沿间隙钻入芯头，堵塞通气道；防压环是在水平芯头靠近模样的根部设置凸起圆环，造型后相应部位部位形成下凹的环状缝隙，下芯合箱时可防止此处砂型被压塌，防止掉砂缺陷；集砂槽用来存放散落的砂粒，加快下芯速度。

3.6核算芯头承压面积时，要注意什么？芯头的承压面积应足够大，以保证在金属液的最大浮力作用下不超过铸型的许用压应力。

若受砂箱等条件限制，不能增加芯头尺寸，可采用提高芯座抗压强度的方法如在芯座部分附加砂芯、铁片、耐火砖等，在许可的情况下，附加芯撑也可增加承压面积。
