压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。
本说明书旨在向用户提供使用压力变送器的相关指南。
二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。
- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。
- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。
- 连接电缆：用于将变送器与外部控制系统连接。
2. 工作原理压力变送器的工作原理基于电阻应变测量技术。
当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。
三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。
- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。
2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。
（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。
（3）根据实际情况选择合适的电缆接线方式，并进行连接。
3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。
（2）打开控制系统，观察压力变送器输出信号的稳定性。
（3）通过已知压力源校准压力变送器，确保其测量准确性。
（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。
四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。
2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。
3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。
4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。
压力变送器说明书-CAL-FENGHAI.-(YICAI)-Company One1YBY-1 压力变送器使用说明书青岛奥博仪表设备有限公司目录一.概述………………………………………………二.工作原理与特点 (1)三 .技术指标 (1)四 .接线及安装 (2)五. 调整 (5)六. 注意事项 (6)一、概述：本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。
因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。
二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。
这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。
当受到外力作用时，电桥失去平衡。
当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。
2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。
不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。
输出的标准电流信号，实现远距离传输便于用户便用。
因此，本变送器是过程控制中的理想仪表。
三、技术指标：1.量程：0～；0～; 0～60MPa。
2.基本误差：≤%3.反映时间：＜500mS4.电源：24VDC±5%5.输出：4～20mADC6.负载电阻：≤350Ω7.被测介质温度：-10～60℃8.重量：约㎏1四、接线及安装1、接线方式（1）4～20mA电流测量：V+（红） +24V变送器稳压电源V- 地+ -直流数字电流表图（1）A 4～20mA电流测量接线图（2）1~5V电压测量V+（红） +24V变送器稳压电源V- 地250Ω精密＋电阻－直流数字电流表图（1）B 1~5V电压测量接线图（3）多个压力变送器共用一组电源的连接方法：多个压力变送器共用一组电源的连接方法有负载共地和负载2共电源两种接法,一般推荐采用负载共地接法,见图(2)不推荐采用负载共电源接法。
一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。
压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。
本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。
DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。
采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。
变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。
变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。
数显压力变送器使用说明书一、产品概述数显压力变送器是一款高精度、高稳定性的压力测量设备，采用先进的传感技术和微电子技术，实现了压力信号的数字化显示和输出。
该产品具有小型化、智能化的特点，广泛应用于工业自动化、能源计量、环保监测等领域。
二、技术规格1. 测量范围：根据具体型号而定2. 精度等级：±0.25%FS、±0.5%FS3. 输出信号：4-20mA/0-5V/0-10V等4. 工作电压：10-36VDC5. 工作电流：≤80mA（4-20mA输出）6. 温度特性：≤0.002%FS/℃7. 防爆等级：ExiaIICT68. 防护等级：IP65三、产品特点1. 小巧轻便，易于安装和维护；2. 抗干扰能力强，具有较好的稳定性和可靠性；3. 可选配HART通讯协议，方便与上位机进行通讯；4. 具有数字显示和模拟输出功能，可满足不同用户的需求；5. 量程可调，可根据实际需要进行调整。
四、使用方法1. 安装：将数显压力变送器安装在被测压力管道上，确保密封良好，连接稳定；2. 通电：接通电源，观察数显屏幕是否正常亮起；3. 调试：根据实际需要设置量程、小数位数等参数；4. 校准：按照说明书要求进行零点和量程校准，确保测量准确性；5. 测试：通过按键操作或输出信号连接设备，进行实际压力测试；6. 使用注意事项：避免在强磁场环境下使用，保持干燥清洁，避免剧烈震动和撞击。
五、维护保养1. 定期检查密封圈是否老化或损坏，如有需要请及时更换；2. 定期清洗压力接口，确保无杂质堵塞；3. 如发现数显屏幕显示异常或输出信号不稳定，应及时联系专业人员进行检修。
六、常见问题及解决方案1. 问题：数显屏幕无显示。
解决方案：检查电源是否正常，检查连接线是否松动或断路。
2. 问题：输出信号不稳定。
解决方案：检查传感器是否正常，检查信号线是否接触良好。
3. 问题：测量误差大。
解决方案：重新进行零点和量程校准，检查测量环境是否符合要求。
3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。
它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。
二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。
2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。
3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。
4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。
三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。
注意保证管道的安装和密封性，避免泄漏。
2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。
3.校准：根据实际需要，对该变送器进行校准。
可以使用专业的校准仪器，按照说明书进行校准操作。
校准完成后，记录相关参数，以备后续使用。
4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。
5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。
确保变送器的工作正常，能够准确测量差压压力。
四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。
2.安装过程中要注意操作细节，保证连接的可靠性和密封性。
3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。
4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。
5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。
DG系列压力变送器使用说明书产品概述：DG系列压力变送器采用MEMS传感器技术和高精度补偿放大电路，温漂系数小，测量精度高，过程连接与传感器一体化整体设计，不存在焊缝和密封圈，具有高过载、抗冲击特性，长期稳定性好，对动态压力和过载压力有很好的适应性。
产品特性：一体化结构，无焊缝、无密封件可用于氢气测量，抗氢脆、抗氢透不锈钢材质，耐酸、碱、盐雾等腐蚀过程接口、电气接口可定制高稳定性、高灵敏度产品应用：液压气动控制系统塑料、化纤、橡胶、聚酯、玻璃纤维等聚合物的生产制作环保及纺织印染行业工业自动化及过程控制轻工、机械及冶金、制作行业氢燃料电池等新能源行业产品性能参数：接液材料17-4PH/304/316L不锈钢/陶瓷压力量程-0.1～0、0～1MPa至0～700MPa准确度1级0.5级0.25级0.1级过载压力2倍额定压力或700MPa（取较小值）输出信号4～20mA0～5V1～5V0.5～4.5V0.5～4.5V、0.5～4.5V（比例输出）供电电压24V（典型值）；其它可供电电压见铭牌5±0.2V工作环境温度-40～85℃（标准）；-40～70℃（DG2隔爆）；-40～60℃（本安）；-40～70℃（DG1隔爆）储存温度-40～90℃相对湿度小于95%（40℃）工作介质温度-40～125℃温度漂移≤±0.02%FS/℃@（-20～85℃）压力连接方式M20X1.5外螺纹、G1/4外螺纹等规格可选长期稳定性典型值±0.25%FS/年压力类型表压、绝压、差压电气连接电缆出线、DIN连接、M12X1连接器等绝缘电阻>100MΩ/250VDC深圳万讯自控股份有限公司森纳士分公司地址：广州市天河区广汕二路600号之二首层102邮编：510520电话：************传真：************深圳万讯自控股份有限公司森纳士分公司地址：广州市天河区广汕二路600号之二首层102邮编：510520电话：************传真：************DG 系列电流输出型接线说明标准型直接出线防爆型电缆连接防爆型接线盒连接DIN 接头/带线四脚航空插/带线M12航空插/带线Pack/带线电源正V+红线红线ⅠA 1#/红线1#/红线1#/棕线A/红线输出信号正OUT+黑线黑线ⅠB2#/黑线2#/黑线2#/白线B/黑线接地GND 裸线绿线外壳/裸线4#/裸线4#/黑线C/白线悬空———3#/—3#/—3#/——DG 系列电压输出型接线说明标准型直接出线防爆型电缆连接防爆型接线盒连接DIN 接头/带线四脚航空插/带线M12航空插/带线Pack/带线电源正V+红线红线ⅠA 1#/红线1#/红线1#/棕线A/红线电源负/信号V-/OUT-黑线黑线ⅠB2#/黑线2#/黑线2#/白线B/黑线输出信号正OUT+绿线绿线ⅡA 3#/绿线3#/绿线3#/蓝线C/白线接地GND裸线白线外壳/裸线4#/裸线4#/黑线—安装注意事项：1、接线正确连接，在电气连接过程中，变送器的信号输出连接电缆建议单独通过布线槽进行连接，避免现场的干扰。
PT-506压力变送器
产品概述:
PT-506压力变送器是我公司根据水处理行业的需要开发的专用产品，广泛应用于变频泵,成套供水，空调设备领域。
专业防水锤冲击，良好的电气性能及长期性，使之成为同类行业的首选，并可直接替代多种同类进口产品。
主要特点：
采用满足AEC-Q100标准的高集成度桥式压力传感器信号调理专用先进芯片，具有24位ADC用于输入电压检测、高精度1X~256X可变增益仪表放大、最高8倍的数字增益、低温漂16位DAC、内置基于MCU的通用传感器校准逻辑、EEPROM可多次编程，性价比高；多种压力量程和电气输出；结构小巧，低成本；良好的电气性能；优良的防水锤设计；整体开模插头更好的防水性能；长期稳定性好。
技术参数:
量程0MPa~0.1MPa~4MPa
输出信号4~20mA、0-10V等
过载压力200%FS
供电电压24VDC（10-36VDC）过程连接G1/4, G1/2、M20*1.5等，可定制综合精度±0.5%FS
工作温度-40℃~85℃
温度漂移±0.03%FS/℃
防护等级IP67
电气连接引线、端子等
外形尺寸（过程连接可根据需要订制）：单位mm
电气连接：
两线电流输出电压输出、三线电流输出
深圳市欧利德仪器仪表有限公司 TEL：*************-61515013815880FAX：*************
深圳市欧利德仪器仪表有限公司 TEL ：*************-61515013815880FAX ：
*************。

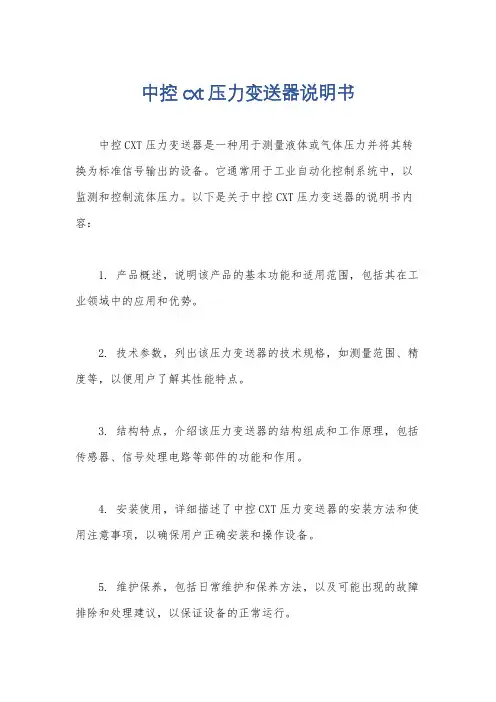

中控cxt压力变送器说明书
中控CXT压力变送器是一种用于测量液体或气体压力并将其转换为标准信号输出的设备。
它通常用于工业自动化控制系统中，以监测和控制流体压力。
以下是关于中控CXT压力变送器的说明书内容：
1. 产品概述，说明该产品的基本功能和适用范围，包括其在工业领域中的应用和优势。
2. 技术参数，列出该压力变送器的技术规格，如测量范围、精度等，以便用户了解其性能特点。
3. 结构特点，介绍该压力变送器的结构组成和工作原理，包括传感器、信号处理电路等部件的功能和作用。
4. 安装使用，详细描述了中控CXT压力变送器的安装方法和使用注意事项，以确保用户正确安装和操作设备。
5. 维护保养，包括日常维护和保养方法，以及可能出现的故障排除和处理建议，以保证设备的正常运行。
6. 安全警示，列出使用该设备时需要注意的安全事项和预防措施，以确保用户和设备的安全。
7. 其他信息，可能还包括产品的选型指南、常见问题解答等内容，以便用户更好地了解和使用该产品。
总的来说，中控CXT压力变送器说明书应该是一份全面详尽的文档，旨在帮助用户正确、安全地使用该设备，并充分发挥其功能和性能。
希望我的回答能够满足你的要求。
BP800/BP801 系列压力（液位）变送器使用说明书BP800系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。
它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
技术指标测量范围：-0.1～60MPa 精度：0.2 、0.5级介质温度：0～70℃（高温需要定制）输出信号：二线制4～20mADC 电压：标准24VDC 负载能力：0-500Ω不灵敏区：≤±1.0[%]FS防护等级：IP68电气连接方式调零位和调满度用户在对变送器有重新检测的需求且具备检验设备的时候，可按以下步骤实施检验及调整。
打开接线盒可看到电路板上调零电位器Z及调满电位器S。
接好24VDC标准电源，接进能测量4-20mADC的标准电流表（精度0.2级以上）即可进行调整。
具体步骤如下：1 零点调节：变送器置于零点压力下，调节零位电位器，使输出电流为４mA。
2 满度调节：变送器置于满点压力下，调节满度电位器，使输出电流为２０mA。
3 反复1、2次步骤直到符合要求。
注意事项1凡供货产品均带有产品合格证及使用说明书，请认真查对其中技术参数以免出错。
2拧紧螺纹时应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
3接线应严格按照我公司使用说明要求进行。
4本产品禁止随意拆卸、碰撞、跌落、用力甩打、用尖锐器具捅引压孔等有可能损坏产品外表及内部线路的一切行为。
5通电后即可工作，但预热30分钟后输出稳定。
6使用中若发现异常，应关掉电源，停止使用，进行检查或向我公司技术部门联系。
7运输、储存时应恢复包装，存放在阴凉、干燥、通风的库房内。
8产品本身质量问题（人为或者安装、选型不当而导致的产品损坏除外）12个月之内免费维修.9任何产品都有正常使用寿命，工程设计者在使用本产品时请同时设计备用方案，以免产品出现故障引起用户不必要的损失。
YLM710扩散硅压力变送器使用说明书一、概述：YLM710扩散硅压力变送器是我公司最新开发研制的一种新型工业压力变送器。
采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。
可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。
二、主要特点：1．结构小巧、安装方便，可直接安装，也可采用支架安装。
2．先进的膜片/充油隔离技术。
3．高稳定性、高可靠性。
4．耐震，抗射频干扰。
5．一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。
从而消除了安装中间接线盒所带来的费用和麻烦。
三、主要技术参数：a)量程：0-200Pa至0-100Mpa;-0.1MPa～＋0.1MPa;b)精度：±0.25%F.S；±0.5%F.S(一般为0.5%F.S);c)温区：0-60℃；d)电源：24VDC；e)输出：4-20mA(0-10mA亦可供货)；f)过载：量程×1.5倍；g)防爆级别：EX iaⅡCT5;h)防尘防潮：全天候；位液晶显示（用户订货时须另指明）；i)指示表头：31/2j).重量：约1Kg。
四、工作原理：YLM710扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。
敏感芯片采用先进的微机械刻蚀加工工艺在硅片上扩散四个电阻形成的四臂式惠斯登电桥，和具有温度补偿作用的高精度电阻封装而成。
由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。
输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关10mA输出）。
系的4-20mADC二线制标准信号。
（亦可O-五、使用与安装：1、压力变送器应尽量安装在温度波动小的地方，同时要避免振动和冲击。
2、压力变送器可直接安装在测量点上。
连接螺纹：M20×1.5或1/2-NPT。
特殊用途各种规格法兰接口（需用户特殊订货）。
3、变送器适用于各种一般腐蚀性液体及气体压力测量。
V1.0MDM3051S 型智能压力/差压变送器 产品说明书目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (10)10.维护 (29)11.修理 (30)引言MDM3051S系列智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。
MDM3051S系列智能压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。
广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。
长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。
■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。
■储藏储藏仪器无需任何特殊处理。
对储藏期没有限制，但保质期仍按公司规定的期限一致。
■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。
重要:查询时务必提供仪表序列号。
■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比图1 MDM3051S-GP/AP再由适配单元和放大器转化成一标准化压力（绝压）变送器信号输出。
图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。
绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。
差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 MDM3051S-DP 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。
压力变送器一、概述本系列压力变送器选用进口高品质扩散硅式、陶瓷电容或陶瓷压阻压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
二、技术指标·被测介质：液体、气体、蒸汽·测量范围：-0.1MPA~0~60MPA·精度等级：±0.2%FS，±0.5%FS·长期稳定性：≤0.2%FS/ 年·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）·环境温度：-20℃+85℃·储存温度：-20℃+85℃·输出信号：4-20mA 或1-5VDC·供电电压：12-40VDC·允许过载：额定压力的2 倍·防爆等级：本安ia II C T5 隔爆dII C T5·接湿件材质：316 不锈钢和1Gr18Ni9Ti·外壳材质：压铸合金铝，表面环氧喷涂·引压接口：M20×1.5 外螺纹·重量：普通0.75kg ，带现场指示1kg三、外型结构四、接线T20X 型变送器接线图T20X图4.1标准接线五、注意事项1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错.2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。
若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在压力接口的六方上。
3、接线应严格按照我公司使用说明要求接线。
4、本产品为精密的仪器仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。
5、变送器通电即可工作，但预热30分钟输出稳定。
6、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
压力变送器调试使用说明书安徽天康（集团）股份有限公司目录目录.......................................................................- 1 -1 概述......................................................................-2 -2 主要参数指标..............................................................- 2 -3 外形及接线................................................................- 3 -3.1外形图....................................................................................................................................- 3 -3.2接线图....................................................................................................................................- 3 -4 功能设置..................................................................- 3 -4.1显示区域说明........................................................................................................................- 4 -4.2按键功能说明........................................................................................................................- 4 -4.2.1功能键“M”.................................................................................................................- 4 -4.2.2调满键“S”.................................................................................................................- 4 -4.2.3调零键“Z”.................................................................................................................- 4 -4.2.4按键功能综述...............................................................................................................- 4 -4.3快捷功能................................................................................................................................- 5 -4.3.1主变量清零...................................................................................................................- 5 -4.3.2零点有源迁移...............................................................................................................- 6 -4.3.3满点有源迁移...............................................................................................................- 6 -4.4设置框图................................................................................................................................- 7 -4.5菜单说明................................................................................................................................- 7 -4.5.1密码设定菜单...............................................................................................................- 7 -4.5.2普通用户菜单...............................................................................................................- 8 -4.5.3高级用户菜单...............................................................................................................- 8 -4.5.4生产调试菜单.............................................................................................................- 10 -4.5.5退出设定菜单.............................................................................................................- 13 -5 附录:（生产使用流程图）...................................................- 14 -1概述全智能两线制4-20mA工作方式，5位LCD显示。
485型压力变送器使用说明书JXBS-3001-P304Ver2.0第1章产品简介1.1产品概述JXBS-3001-P304系列变送器主要由进口测压元件传感器、测量电路、过程连接件三部分组成。
它能将测压元件感受到的气体、液体等物理压力参数转换为标准的电信号（如4-20mA、485等），以供给指示报警仪、记录仪等二次仪表进行测量、指示、过程调节。
1.2功能特点本产品采用进口的扩散硅压力检测传感器，信号稳定，精度高。
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
1.3主要参数1.4接线拓步结构本变送器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合变送器使用。
同时使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。
本产品也可以多个变送器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。
理论上一条总线可以接16个以上的485变送器，如果需要接更多的485变送器，可以使用485中继器扩充更多的485设备，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。
一站式物联网供应平台第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：压力变送器设备1只12V防水电源1台（选配）USB转485设备1台（选配）保修卡/合格证1份2.2产品尺寸本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。
具体产品尺寸图如下图所示：一站式物联网供应平台2.3接口说明本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。
其中赫斯曼接头的定义如下所示：标号说明电源1电源正(9-24VDC)〨电源负通信2485-A3485-B对于航空插头和防水插头，出厂默认配线1.5米，线序定义如下表所示：线色说明电源棕色电源正(9-24VDC)黑色电源负通信黄(灰)色485-A蓝色485-B第3章配置软件安装及使用我司提供配套的“传感器监控软件”，可以方便的使用电脑读取变送器的参数，同时灵活的修改变送器的设备ID和地址。
品质铸造浙控
科技成就梦想！地址：中国·浙江省杭州市西湖区三墩镇金渡北路88号邮编：310003 Add:88 Jindu North Road Sandun, Xihu,Hangzhou,Zhejiang,China
电话: +86-571-86732779 / 86048879 传真：+86-571-88074568-808
Tel: +86-571-86732779 / 86048879 Fax：+86-88074568-808 网址(URL)： Email:*******************
杭州浙控科技有限公司
尊敬的客户：
衷心感谢您使用我单位制造生产的压力变送器、
液位变送器。
您在实际操作仪表的过程中，一定有新
的发现和更切合实际的使用方法，您对仪表的外型、
结构、功能也会有独到的体会，我们期盼您直言不讳，
提出宝贵意见，我们将把您的意见转化为动力投入到
完善仪器、改进服务等具体行动中去。
客户服务部
技术说明书
压力变送器
一、用途
本产品广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对流体压力的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。
二、特点
1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。
2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。
3、可用于测量粘稠、结晶及腐蚀性介质。
4、4～20mADC标准电流信号输出，二线制工作。
5、体积小，重量轻，安装、调试、使用方便。
三、技术指标
◆被测介质：与316不锈钢兼容的液体、气体、蒸汽
◆测量范围：-95KPa～40MPa
◆输出：4～20mADC二线制
◆准确度：0.2%FS，0.5%FS
◆温度影响系数：±0.15%FS/10℃
◆稳定性：优于0.2%FS/年
◆电源电压：DC 12～36V
◆机械保护：IP65
◆防爆等级：dⅡBT4/T6
◆关联设备：本安型iaⅡCT4/T6另配安全栅
◆温度极限：使用温度-40～80℃
◆存贮温度：-20～+50℃
◆过载极限：额定量程的1.5倍～3倍
◆相对湿度：≤95%RH
◆负载电阻：≤750Ω
四、物理性能
◆隔离膜片：316不锈钢
◆接触介质连接件：不锈钢
◆O型环：丁晴橡胶
◆过程连接方式：1/2NPT外螺纹
◆M20×1.5外螺纹（可自定义接口）
◆电气连接：电缆孔为Φ8
◆重量：约1kg
五、工作原理
过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。
安装使用注意事项
1、当选用本安防爆型变送器时，应同时选用相应的安全栅。
2、变送器的安全地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本安型变送器的性能。
3、搬运和安装变送器时轻拿轻放，以免影响本安电路的性能。
4、变送器的本安导线不得与高压电缆线一起敷设，导线长度应尽量缩短，导线的分布电感、分布电容及变送器的有效电感、有效电容之和，不得超过安全栅规定的额定值。
5、变送器设有接地螺钉，接地导线必须牢固，且接地电阻不大于2Ω。
6、维修时应切断本安电路的电源，非危险区进行检修。
7、维修人员不得随意更换电气元件的规格、型号，有质量问题应立即与厂家联系。
使用前务必要调零
七、系统连接
电源/信号端子位于变送器壳体内的接线盒侧，打开旋盖即可接线，电源是通过信号线送到变送器的，不需附加线，最好用两根扭在一起的绞合线。
信号线不要与其它电源线一起通过线管或明线槽敷设，避免在大功率设备附近穿过。
变送器的引线应当密封（用密封件），以防在壳体内部积水。
信号线可以浮空或在信号回路中任何一点接地，变送器壳体可以用接地或不接地，电源电压要求不高，既使电源电压波动1V，对输出信号的影响也可忽略不计。
六、压力变送器选型表
1、0～35KPa
2、0～100KPa
3、0～200KPa
4、0～350KPa
5、0～700KPa
6、0～2.1MPa
7、0～3.5MPa 8、0～7MPa
9、0～21MPa 10、0～40MPa
注：其它特殊规格如防腐、低温、微压等根据用户需要特殊
制定。
七、安装
1、一般安装
为获得最佳的性能，应尽量将变送器安装在温度变化小、冲
击和震动小的场所。
2、外形尺寸及连接方式
图一：外形尺寸图二：各种过程连接尺寸
测量范围
六、产品选型表
八、接线方式五、安装方式
图三：一般接线图
九、小巧型变送器连接方式和输出信号：
图四：小型化接线
二线制：1-电源正 2-电源负 3-地（外壳）
三线制：1-电源 2-电源负（与信号负共用） 3-信号 4-外壳地
十、零点和量程调整
变送器的零点和量程，开盖后连续可调。
（Z）是调零点电位器，（S）是调量程电位器。
液位变送器
一、产品概述
投入式静压液位变送器是基于
所测液体静压与该液体高度成正比
的原理，采用扩散硅或陶瓷敏感元
件的压阻效应，将静压转成电信号，
经过温度补偿和线性校正，转换成
DC 4～20mA标准电流信号输出。
投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
主要应用于城市给排水、水库、河流、海洋、储油罐、装存糊状物或泥浆的罐及石油、化工、电厂等部门的水位及其敞开式容器液体的液位测量。
被测液体介质无论是水、油、酸、碱及粘稠性液体都能测量，这是工矿企业工业过程检测控制系统中理想的液位测量仪表。
二、特点
1、稳定性好，精度高。
2、直接投入到被测介质
中，安装使用相当方便。
3、固态结构，无可动部
件，高可靠性，使用寿命长，
从水、油到粘度较大的糊状都
可以进行高精度测量，不受被
测介质起泡、沉积、电气特性
的影响，宽范围温度补偿。
4、具有电源反相极性保
护及过载限流保护。
三、工作原理
利用静压法测量原理。
当液位变送器投入到被测液体中某一深度，传感器受到的压力:
P=ρ.g.H + Po
◆式中：P（Pa）:传感器所受压力
◆ρ（kg/m3）:被测液体密度
◆g(m/s)：重力加速度
◆Po (Pa)：液面上大气压
◆H：传感器投入液体的深度
变送器通过导气电缆将液面上的大气Po引入到传感器的背压腔，以抵消传感器近液面的P。
使传感器测得的压力为：
P=ρ.g.H + Po
因为式中的ρ和g为常数，所以通过测取压力ρ，可以得到液位深度H，此压力经电路转换放大、补偿后以标准电流信号输出。
四、主要技术指标
◆测量范围：0.3～100m（用户自选）
◆精度：0.2，0.5，1.0级
◆工作温度：-20～80℃
◆输出信号：二线制4～20mADC
◆电源电压：标准24VDC（12～36VDC）
◆不灵敏区：≤±1.0%FS
◆负载能力：0～600Ω
◆相对湿度：≤85%
◆防护等级：IP65
◆防爆标志：ExiaⅡCT4～6
客户信息反馈卡
单位（盖章）：
日期：年月日。
