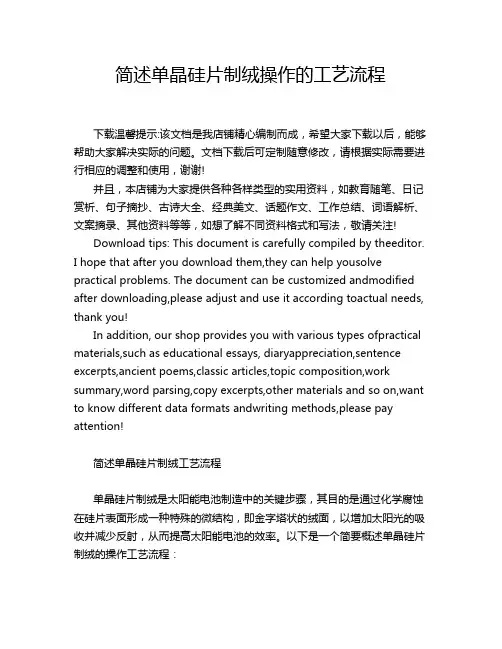

简述单晶硅片制绒操作的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述单晶硅片制绒工艺流程单晶硅片制绒是太阳能电池制造中的关键步骤，其目的是通过化学腐蚀在硅片表面形成一种特殊的微结构，即金字塔状的绒面，以增加太阳光的吸收并减少反射，从而提高太阳能电池的效率。
单晶硅制绒原理介绍单晶硅制绒是一种常用的制备技术，用于制备具有高质量表面的材料。
本文将详细介绍单晶硅制绒的原理及其相关的工艺流程和应用。
原理单晶硅制绒是通过晶体生长技术在硅基底上制备一层高质量的薄膜。
其原理主要包括以下几个方面：1.晶体生长：在制备单晶硅制绒时，首先需要选择适合的基底材料，通常选择硅基底。
然后，在基底上进行晶体生长，通常采用化学气相沉积（CVD）技术。
CVD技术通过将气相材料在高温条件下加热，使其分解并在基底上生成薄膜。
2.控制晶体方位：在单晶硅制绒中，晶体方位的控制是非常重要的。
晶体的方位决定了其物理和化学性质。
为了控制晶体方位，可以通过在基底上引入一层缓冲层，促使晶体在特定方位生长。
3.制备薄膜：通过晶体生长技术，可以在基底上制备一层薄膜。
这层薄膜通常具有高度的结晶度和平整度，能够提供良好的表面质量和机械性能。
工艺流程单晶硅制绒的工艺流程通常包括以下几个步骤：1.基底准备：选择适合的基底材料，并进行表面处理。
通常，基底会经过清洗、打磨和去除氧化层等工艺步骤，以保证基底的纯净性和平整度。
2.缓冲层生长：为了控制晶体的方位，常常需要生长一层缓冲层。
这层缓冲层通常由非晶态或微晶态硅材料组成，可以通过物理气相沉积（PVD）或化学气相沉积（CVD）等技术实现。
3.单晶硅生长：在缓冲层的基础上，进行单晶硅的生长。
通常，采用低温等离子体增强化学气相沉积（PECVD）或金属有机化学气相沉积（MOCVD）等技术进行生长。
这些技术可以提供较高的晶体质量和较高的生长速度。
4.表面处理：在单晶硅制绒后，通常需要进行一些表面处理，以提高薄膜的质量。
常用的表面处理方法包括化学机械抛光（CMP）、湿法腐蚀和离子注入等。
应用单晶硅制绒广泛应用于半导体器件、太阳能电池、显示器件等领域。
其应用主要包括以下几个方面：1.半导体器件：单晶硅制绒在半导体器件制造中起到重要作用。
通过控制晶体的方位和表面质量，可以提高器件的性能和可靠性。
晶硅电池酸碱制绒添加剂研究摘要：晶硅电池作为太阳能电池的一种重要类型，其效率和性能受制于电池内部结构和材料的质量。
而酸碱制绒添加剂是晶硅电池制造过程中不可或缺的一环，可以提高晶硅电池的转换效率和稳定性。
本文主要研究晶硅电池酸碱制绒添加剂的制备、性能和应用等方面，为晶硅电池的研究和开发提供参考。
关键词：晶硅电池；酸碱制绒添加剂；转换效率；稳定性1.引言晶硅电池是太阳能电池的一种主要类型，其具有高效率、稳定性好、寿命长等优点，已广泛应用于太阳能发电和其他领域。
晶硅电池的转换效率和稳定性取决于其内部结构和材料的质量，其中酸碱制绒添加剂在晶硅电池制造过程中起着至关重要的作用。
本文将重点研究晶硅电池酸碱制绒添加剂的制备、性能和应用等方面。
2.晶硅电池酸碱制绒添加剂的制备晶硅电池酸碱制绒添加剂主要由酸碱材料和绒毡材料组成。
酸碱材料可以选择氢氧化锰、氢氧化铁等碱性物质和氯化铝、硫酸铝等酸性物质；绒毡材料可以选择聚酯纤维、芳纶纤维等。
将酸碱材料和绒毡材料按一定比例混合，然后通过制绒机将其加工成晶硅电池所需的绒毡形状。
3.晶硅电池酸碱制绒添加剂的性能晶硅电池酸碱制绒添加剂的性能对晶硅电池的转换效率和稳定性有重要影响。
首先，酸碱制绒添加剂应有良好的电导性，以保证电池内部电流的传导和分布。
其次，酸碱制绒添加剂应有较高的稳定性，不易发生化学反应和与晶硅电池材料发生相互作用。
最后，酸碱制绒添加剂应具有良好的机械性能，不易破裂和变形。
4.晶硅电池酸碱制绒添加剂的应用晶硅电池酸碱制绒添加剂主要应用于晶硅电池的制造过程中，具体包括以下几个方面。
首先，酸碱制绒添加剂可以提高晶硅电池的转换效率，通过增加电池内部有效接触面积，减少电池内部电流的损耗。
其次，酸碱制绒添加剂可以提高晶硅电池的稳定性，通过保持电池内部酸碱性平衡，防止电池内部发生化学反应。
最后，酸碱制绒添加剂可以延长晶硅电池的使用寿命，通过增加电池的结构强度和稳定性。
5.结论晶硅电池酸碱制绒添加剂是晶硅电池制造过程中不可或缺的一环，可以提高晶硅电池的转换效率和稳定性。

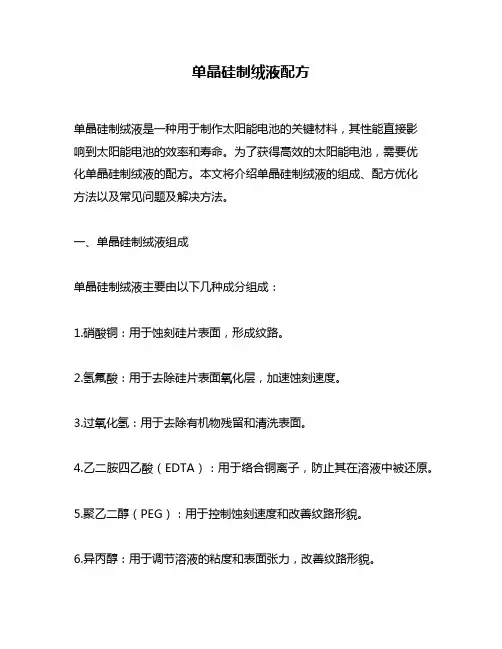

单晶硅制绒液配方单晶硅制绒液是一种用于制作太阳能电池的关键材料，其性能直接影响到太阳能电池的效率和寿命。
为了获得高效的太阳能电池，需要优化单晶硅制绒液的配方。
本文将介绍单晶硅制绒液的组成、配方优化方法以及常见问题及解决方法。
一、单晶硅制绒液组成单晶硅制绒液主要由以下几种成分组成：1.硝酸铜：用于蚀刻硅片表面，形成纹路。
2.氢氟酸：用于去除硅片表面氧化层，加速蚀刻速度。
3.过氧化氢：用于去除有机物残留和清洗表面。
4.乙二胺四乙酸（EDTA）：用于络合铜离子，防止其在溶液中被还原。
5.聚乙二醇（PEG）：用于控制蚀刻速度和改善纹路形貌。
6.异丙醇：用于调节溶液的粘度和表面张力，改善纹路形貌。
7.去离子水：作为基本溶剂，用于稀释其他成分。
二、单晶硅制绒液配方优化方法单晶硅制绒液的配方优化是一个复杂的过程，需要考虑多种因素。
以下是一些常见的优化方法：1.控制蚀刻速度：蚀刻速度对纹路形貌和深度有着重要影响，过快或过慢都会导致不良效果。
可以通过调节EDTA和PEG的浓度、氢氟酸和硝酸铜的浓度来控制蚀刻速度。
2.改善纹路形貌：纹路形貌对太阳能电池的效率有着重要影响，需要尽可能地降低表面缺陷和裂纹。
可以通过调节异丙醇、PEG和氢氟酸的浓度来改善纹路形貌。
3.提高溶液稳定性：单晶硅制绒液容易受到温度、光照和空气中杂质等因素的影响而失去稳定性。
可以通过添加抗氧化剂、防腐剂等成分来提高溶液稳定性。
4.减少污染：污染会导致太阳能电池效率下降，因此需要尽可能减少溶液中的有机物、离子等污染物。
可以通过使用高纯度的化学试剂和净化设备来减少污染。
三、常见问题及解决方法1.蚀刻速度过快或过慢：如果蚀刻速度过快，会导致纹路深度不均匀和表面裂纹；如果蚀刻速度过慢，会导致纹路形貌不良。
可以通过调节EDTA和PEG的浓度、氢氟酸和硝酸铜的浓度来控制蚀刻速度。
2.纹路形貌不良：如果纹路形貌不良，会导致太阳能电池效率下降。
可以通过调节异丙醇、PEG和氢氟酸的浓度来改善纹路形貌。
第12届中国光伏大会暨国际光伏展览会论文（晶体硅材料及电池）类单晶类单晶硅硅太阳电池表面的太阳电池表面的两步法两步法两步法制绒制绒谢俊叶1 马承宏1 李云2 徐志虎2（1. 内蒙古日月太阳能科技有限责任公司，2.内蒙古大学科学技术学院， 呼和浩特 010021）摘要摘要：：本文采用两步法对类单晶硅太阳电池的表面进行制绒，利用扫描电子显微镜和分光光度计测试绒面的表面形貌和反射率。
测试结果显示：常温下，经两步法腐蚀制绒后的硅片表面形貌是金字塔与凹坑相结合，在波长650nm 处，其表面反射率介于单、多晶硅片的反射率（10%—22%）间，但从电池制作的整体工艺和成本考虑，先酸后碱的制绒方案优于其它方案。
关键词关键词：：类单晶硅 ；两步腐蚀制绒； 反射率 1 引言提高太阳电池效率和降低成本一直是光伏技术领域追求的终极目标。
随着科技的发展，晶体硅片的厚度不断减薄成为降低成本的一个重要途径。
由于硅属于间接带隙，厚度的减薄意味着对光的吸收减少，因此采取表面绒面化措施来最大限度地降低硅片表面的反射率、提高陷光能力、增加光吸收，以此提高多晶硅太阳电池的转换效率。
单晶、类单晶和多晶硅的最大区别是存在晶界的问题，硅片的晶界越多则电池的转换效率相对越低，所以三者制成的太阳电池效率一般呈递减规律。
工业化生产中，因单晶硅存在各向异性，所以电池绒面常采用碱性腐蚀[1]，而多晶硅因不显各向异性，所以常采用酸性腐蚀的方法制备绒面[2-3]。
类单晶硅片的结构介于二者之间，其表面80%的面积常呈单晶结构，另20%的区域是由多晶构成，故对此结构的硅片无论采用单一的酸或碱类腐蚀液进行制绒，都会造成硅片表面出现亮、暗不同的区域，使得后续PECVD 镀膜工序会出现严重的色差。
为了使类单晶硅同时具有良好的表面形貌和相应反射率，降低表面色差，本工作选择了几种方案对类单晶硅的绒面制备进行研究。
2 实验2.1实验方案方案一：碱性腐蚀法，采用常规的氢氧化钠腐蚀制绒方法。

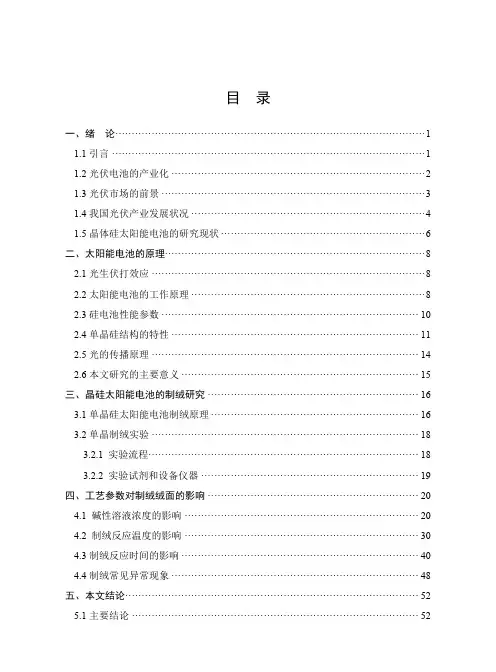

目录一、绪论 (1)1.1引言 (1)1.2光伏电池的产业化 (2)1.3光伏市场的前景 (3)1.4我国光伏产业发展状况 (4)1.5晶体硅太阳能电池的研究现状 (6)二、太阳能电池的原理 (8)2.1光生伏打效应 (8)2.2太阳能电池的工作原理 (8)2.3硅电池性能参数 (10)2.4单晶硅结构的特性 (11)2.5光的传播原理 (14)2.6本文研究的主要意义 (15)三、晶硅太阳能电池的制绒研究 (16)3.1单晶硅太阳能电池制绒原理 (16)3.2单晶制绒实验 (18)3.2.1 实验流程 (18)3.2.2 实验试剂和设备仪器 (19)四、工艺参数对制绒绒面的影响 (20)4.1 碱性溶液浓度的影响 (20)4.2 制绒反应温度的影响 (30)4.3制绒反应时间的影响 (40)4.4制绒常见异常现象 (48)五、本文结论 (52)5.1主要结论 (52)5.2未来展望 (53)参考文献 (54)攻读硕士期间发表的论文 (57)致谢 (58)单晶硅电池制绒工艺的研究一、绪论一、绪论1.1引言人类经过不断的探索太阳能电池不同制作工艺，通过改变设备，工艺，技术等来提高太阳能电池的光电转换效率是人们一直畚斗的方向，在众多工程师和科学家的不停的科技探索中，怎么提高太阳能电池的光电转换效率和提高太阳能电池对太阳光的吸收是目前的两个重要方向。
大量的降低太阳光入射在太阳能硅片表面的损失是提升电池片光电转换效率的一个重要手段，制作金字塔绒面和降低太阳能电池表面的入射光损失不仅降低表面的入射光的损失，还可以形成太阳能电池内部的光陷阱，进而提升太阳能电池的光电转换效率，由于晶体硅片在其表面制作金字塔的绒面这种方法凭借其简单工艺，使得工业化上便捷，得到更广的应用。
目前生产太阳能电池工业化的重要原材料是晶体硅，由于不同的晶体，晶体硅可以分成多晶硅和单晶硅，因为不同的晶格特性的存在，使得单晶硅和多晶硅在制作金字塔结构的绒面结构时有着不同的工艺和制作难易程度。

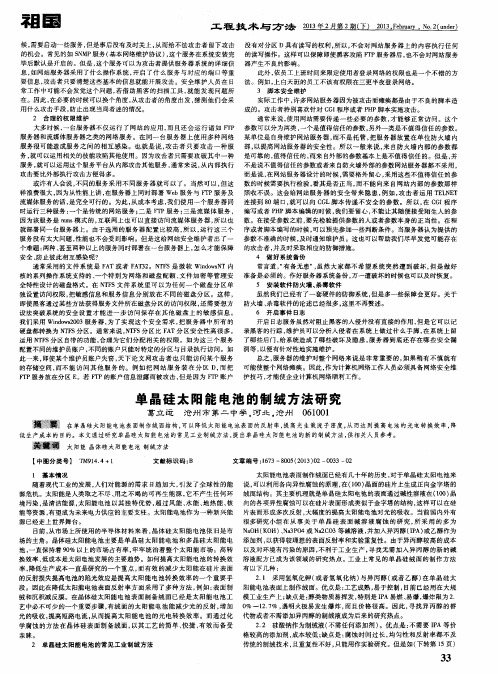

单晶硅太阳能电池的制绒方法研究
在单晶硅太阳能电池表面制作绒面结构，可以降低太阳能电池表面的反射率，提高光生载流子密度，从而达到提高电池的光电转换效率，降低生产成本的目的。
本文通过研究单晶硅太阳能电池的常见工业制绒方法，提出单晶硅太阳能电池的新的制绒方法，供相关人员参考。
太阳能晶体硅太阳能电池制绒方法
【中图分类号】tm914.4+1文献标识码：b文章编号：1673-8005（2013）02-0033-02
1基本情况
随着现代工业的发展，人们对能源的需求日趋加大，引发了全球性的能源危机。
太阳能是人类取之不尽、用之不竭的可再生能源，它不产生任何环境污染，是清洁能源，太阳能电池以其独特优势，超过风能、水能、地热能、核能等资源，有望成为未来电力供应的主要支柱。
太阳能电池作为一种新兴能源已经走上世界舞台。
目前，从市场上所使用的半导体材料来看，晶体硅太阳能电池依旧是市场的主角。
晶体硅太阳能电池主要是单晶硅太阳能电池和多晶硅太阳能电池，一直保持着90%以上的市场占有率，牢牢统治着整个太阳能市场。
高转换效率、低成本是太阳电池发展的主要趋势。
如何提高太阳能电池的转换效率，降低生产成本一直是研究的一个重点，而有效的减少太阳能在硅片表面的反射损失提高电池的陷光效应是提高太阳能电池转换效率的一个重要手段。
因此在降低太阳
能电池表面反射率方面采用了多种方法，例如：表面制绒和沉积减反膜。
在晶体硅太阳能电池表面制备绒面已经是太阳能电池工艺中必不可少的一个重要步骤，有绒面的太阳能电池能减少光的反射，增加光的吸收，提高短路电流，从而提高太阳能电池的光电转换效率。
而通过化学腐蚀的方法在晶体硅表面制备绒面，以其工艺的简单、快捷、有效而备受亲睐。
2单晶硅太阳能电池的常见工业制绒方法
太阳能电池表面制作绒面已经有几十年的历史，对于单晶硅太阳电池来说，可以利用各向异性腐蚀的原理，在（100）晶面的硅片上生成正向金字塔的绒面结构。
其主要机理就是单晶硅太阳电池的表面通过碱性溶液在（100）晶向的各项异性腐蚀可以在硅片表面形成类似于金字塔的结构，这样可以在硅片表面形成多次反射，大幅度的提高太阳能电池对光的吸收。
当前国内外有很多研究小组在从事关于单晶硅表面碱溶液腐蚀的研究，所采用的多为naoh（koh）、na3po4或na2co3等碱溶液，并加入异丙醇（ipa）或乙醇作为添加剂，以获得较理想的表面反射率和实验重复性。
由于异丙醇较高的成本以及对环境有污染的原因，不利于工业生产，寻找无需加入异丙醇的新的碱溶液配方已成为该领域的研究热点。
工业上常见的单晶硅绒面的制作方法有以下几种：
2.1采用氢氧化钾（或者氢氧化钠）与异丙醇（或者乙醇）在单晶硅太阳能电池表面上制作绒面。
优点是：工艺成熟，易于控制，目前已经用在大规模工业生产上；缺点是：醇类物质易挥发，特别
是ipa易燃、易爆，爆炸限为2.0%—12.7%，遇明火极易发生爆炸，而且价格很高。
因此，寻找异丙醇的替代物或者不需添加异丙醇的制绒液成为后来的研究热点。
2.2硅酸钠作为制绒液（不需任何添加剂）。
优点是：不需要ipa 等价格较高的添加剂，成本较低；缺点是：腐蚀时间过长，均匀性和反射率都不及传统的制绒技术，且重复性不好，只能用作实验研究。
但是如果用少量的硅酸钠与传统的氢氧化钠和异丙醇的混合液体系来制作绒面，则会得到更加均匀，反射率更低的表面结构。
2.3碳酸钠和碳酸氢钠的混合溶液作为腐蚀液来制作绒面，目前在国外一些公司采用这种方法制作绒面。
优点是：碳酸钠和碳酸氢钠的价格便宜，成本相对较低，另外，碳酸钠是一种弱碱，不会像氢氧化钠反应那么剧烈；缺点是：碳酸盐溶液在温度稍低的情况下容易结晶，给工业生产带来了很大的不便。
2.4浙江大学硅材料国家重点实验室发明的用磷酸钠溶液来制绒的技术，腐蚀25min后就可以在硅片表面形成金字塔大小均匀，覆盖率较高的绒面结构，并且其表面反射率也很低。
更重要的是这种腐蚀剂的成本很低，不污染环境，可重复性较好，有可能用在大规模工业生产中。
2.5醋酸钠和氢氧化钠的混合液制绒。
醋酸根离子可以很好地起到替代ipa的作用，而且醋酸钠比碳酸钠和磷酸钠都要便宜。
使用此方法制绒后得到的硅片，无论从表面形貌还是表面反射上来说，都要比原来的制绒方法要好，但是这种制绒方法的缺点是由于氢氧
根离子的浓度没有氢氧化钠溶液中的浓度大，因此，此制绒方法的制绒时间仍然很长，需要进一步优化。
2.6使用次氯酸钠溶液和乙醇的混合液制绒。
该方法制备工艺简单，成本较低，且对环境无污染，最重要的是该方法制绒后的硅片表面反射率较低，且金字塔颗粒较小，有很广阔的应用前景。
但是目前尚处于实验室研究阶段，尚未用于大面积工业化生产。
3单晶硅太阳能电池的制绒新方法
在上述第（6）使用次氯酸钠溶液和乙醇的混合液的制绒方法中所使用的乙醇在制绒温度下极易挥发，所以我们针对此缺点，进行了相应的改善，用1，4环己烷二甲醇（chth）替代乙醇配制制绒液，制备单晶硅的绒面，以期能获得良好的绒面结构。
chth是一种醇类，英文是1，4-cyclohexanedimethanol，中文叫1，4-环己烷二甲醇，分子式是c8h16o2，是由一个苯环连接两个羟基组成的，chth是白色蜡状固体，具有在环状结构上的1，4位对称取代的伯羟基团的二元醇，与水和低分子量醇混溶，溶于酮，几乎不溶于脂肪族烃和乙醚。
其升华点（101.325kpa）160℃，沸点是283℃，熔点31.5℃，闪点161℃，密度是1.150g/cm3。
通过关于chth的物理和化学性质的了解，可以得出chth有很高的沸点且于水混溶，在传统80-90℃单晶硅的制绒温度下也一定具有很好的稳定性，所以我们把它应用到我们未来的单晶硅片绒面制备上，取代异丙醇或者是乙醇，与次氯酸钠溶液混合，按一定的比例配制成溶液，对单晶硅片制绒，具体的实验以及分析我们也将在接下来
的实验工作中详细讨论，我们有理由相信，用chth替代乙醇必将对单晶硅绒面的制备产生积极的影响。
参考文献
[1] 赵缓，越慧我国太阳能资源及其开发利用经济地理 1998 18 56～61.
[2]全球光伏产业发展现状和趋势.
[3]mcintosh r k， shaw c n， cotter e j light trapping in sunpower’s a-300 solar cells proceeding of the 19th epvsc paris 2004 844.。
