斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。
具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。
二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。
图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。
用户能够任意设置机床尺寸。
提供像放大缩小等观察参数的设置功能。
切削中故障报警功能（碰撞、过载等）。
采用对话框来简化刀具和功能的设置。
切削路径和刀偏路径可以同时显示。
华中数控世纪星（图2）和FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5四、华中数控HNC-21T系列车床操作简介（1）华中数控HNC-21T系列车床面板简介机床的操作面板位于窗口的右下侧（如图6），主要用于控制机床运行状态，由于每个按键上都有汉字说明，我们就不再累述了。
只对几个意义不太明显的键进行简单解释一下。
方式选择进入自动加工模式。
图6按一下"循环启动"按键运行一程序段，机床运动轴减速停止，刀具、主轴电机停止运行；再按一下“循环启动”按键又执行下一程序段，执行完了后又再次停止。
手动方式，手动连续移动台面或者刀具。
增量进给。
回参考点。
主轴控制在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴定向按键”，主轴立即执行主轴定向功能。
定向完成后，按键内指示灯亮，主轴准确停止在某一固定位置.在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴冲动按键”，指示灯亮。
主电机以机床参数设定的转速和时间转动一定的角度。
在手动方式下，主轴处于停止状态时，按一下“主轴制动” 按键，指示灯亮主电机被锁定在当前位置。
数控仿真实训报告摘要：本文详细阐述了数控仿真实训的目的、意义、方案和效果，并结合具体实例介绍了数控仿真实训的具体过程和实施方案。
关键词：数控仿真实训、目的、意义、方案、效果。
一、数控仿真实训的目的和意义数控仿真实训是当前数控专业最为重要的一门课程之一，其目的在于通过完整的仿真实验项目，提升学生的实际操作能力和综合素质，从而使其具备更强的技术能力和职业发展竞争力。
数控仿真实训的意义在于，它不仅可以满足学生的实践需求，更重要的是可以提高学生的实际操作能力和综合素质，让他们更好地适应未来的工作岗位要求。
二、数控仿真实训的方案1、实训课程需要设置数控仿真实训的课程需要设置合理，尽量贴近实际工作情境，以确保学生能够有效地掌握实际操作技能。
2、实训设备需要齐全数控仿真实训需要一定的实训设备和工具，包括数控机床、刀具、夹具等等，这些设备和工具需要齐全，以确保学生能够熟练操作。
3、实训周期需要确定数控仿真实训的周期需要确定，一般来说，需要在一个或者多个学期内完成，让学生有充足的时间进行实训，并且在实训中不断提高。
4、实训方案需要合理数控仿真实训需要制定详细的实训方案，并且结合学生的特点，进行合理的分组，使学生能够进一步提高实际操作能力。
三、数控仿真实训的具体过程1、实训前的准备工作在实训前，需要进行充分的准备工作，包括设备、工具的准备和学生的分组等等。
2、实训中的操作在实训中，学生需要结合实训方案进行实际操作，熟练掌握各种机床操作规范和注意事项。
3、实训后的总结与评估在实训结束后，需要进行总结和评估。
总结学生的优点和不足，并且及时对学生的不足进行补充和改进。
四、数控仿真实训的效果数控仿真实训的效果是显著的。
通过实训，学生能够熟练掌握数控机床的操作技能，并且有充分的实践经验。
同时，数控仿真实训也能提高学生的创新能力和综合素质，使其更好地应对工作岗位的要求。
结论：数控仿真实训的目的、意义、方案和效果都是值得肯定的。
一、实验目的1. 了解数控机床的基本结构、工作原理和操作方法；2. 掌握数控编程的基本知识和方法；3. 熟悉数控机床的维护和保养；4. 提高实际操作技能，培养严谨的工作态度。
二、实验原理数控机床是一种集机械、电子、计算机技术于一体的自动化机床，它通过数字程序控制机床的运动和加工过程，实现对工件的高精度、高效率加工。
数控机床的加工精度高、生产效率高、自动化程度高，是现代制造业的重要装备。
三、实验设备1. 数控机床：数控车床、数控铣床等；2. 数控编程软件：CNC Studio、Mastercam等；3. 数控仿真软件：Siemens NX、UG等；4. 计量工具：千分尺、游标卡尺、万能角度尺等。
四、实验内容1. 数控机床的基本操作（1）熟悉数控机床的组成结构，包括机床本体、控制系统、伺服系统、测量系统等；（2）了解数控机床的电气控制系统，包括电源、主轴、进给、冷却等系统的控制原理；（3）掌握数控机床的日常维护和保养方法；（4）学习数控机床的操作方法，包括启动、停止、紧急停止等。
2. 数控编程（1）学习数控编程的基本知识，包括编程语言、编程格式、编程规范等；（2）掌握数控编程的方法，包括手工编程和自动编程；（3）学习编程软件的使用方法，如CNC Studio、Mastercam等；（4）编写简单的数控加工程序，并对程序进行调试和优化。
3. 数控仿真（1）学习数控仿真软件的使用方法，如Siemens NX、UG等；（2）将编程好的数控加工程序导入仿真软件，进行仿真加工；（3）观察仿真加工过程，分析加工效果，对程序进行优化。
4. 数控机床操作（1）根据仿真结果，对程序进行修改和优化；（2）将优化后的程序输入数控机床，进行实际加工；（3）观察实际加工过程，分析加工效果，对机床操作进行调整。
五、实验步骤1. 熟悉数控机床的组成结构、工作原理和操作方法；2. 学习数控编程的基本知识，掌握编程方法和软件使用；3. 利用编程软件编写简单的数控加工程序，并进行仿真加工；4. 根据仿真结果，对程序进行修改和优化；5. 将优化后的程序输入数控机床，进行实际加工；6. 观察实际加工过程，分析加工效果，对机床操作进行调整；7. 总结实验过程，撰写实验报告。
数控实训报告【三篇】----WORD文档，下载后可编辑修改复制----数控实训报告【一】在课堂上学习电子数控专业大部分都是理论知识，所以我很珍惜这次实习机会，认真的听老师的讲解和介绍，观察每一个机械的构造和零件，以及学习它的实用方法，和理论知识相结合，才能理解的更透彻。
实习参观是数控机床。
首先我们同学按顺序进去参观，然后上课的老师给我介绍一下参观时应该注意那些要求，不要乱碰机械，也不能乱按开关等。
然后我们在老师的教导下通过上机学会了数控车床的程序编写，因为是电脑操作，所以我们首先必须学会电脑能够识别的语言、指令等，这样我们才能正确输入指令操控电脑，得到我们需要的产品。
在编写好程序后，我们可以观看仿真模拟，预先知道该程序是否符合要求和标准，最后接触机床，将编好的程序输入数控机床，一切都是自动化的，零件很快就加工好了，符合我们的要求，所以数控机床很具有时代性。
据说，数控机床的发展和换代几乎与计算机是同步发展的。
通过这次实习我们了解了现代机械制造工业的生产方式和工艺过程。
熟悉工程材料主要成形方法和主要机械加工方法及其所用主要设备的工作原理和典型结构、工夹量具的使用以及安全操作技术。
了解机械制造工艺知识和新工艺、新技术、新设备在机械制造中的应用。
在工程材料主要成形加工方法和主要机械加工方法上，具有初步的独立操作技能。
在了解、熟悉和掌握一定的工程基础知识和操作技能过程中，培养、提高和加强了我们的工程实践能力、创新意识和创新能力。
这次实习，让我们明白做事要认真小心细致，不得有半点马虎。
同时也培养了我们坚强不屈的本质，不到最后一秒决不放弃的毅力!培养和锻炼了劳动观点、质量和经济观念，强化遵守劳动纪律、遵守安全技术规则和爱护国家财产的自觉性，提高了我们的整体综合素质。
在整个实习过程中，老师对我们的纪律要求非常严格，制订了学生实习守则，同时加强清理机床场地、遵守各工种的安全操作规程等要求，对学生的综合工程素质培养起到了较好的促进作用。
数控机床仿真加工实训报告一、实训目的数控机床是工业制造中的重要设备，对机械加工的效率和精度有着至关重要的影响。
为了培养学生的机械加工技能和数控编程能力，本次实训旨在通过数控机床仿真加工，让学生了解数控机床的工作原理及操作流程，掌握数控编程与加工技术，并通过实践来提高他们的实际操作能力。
二、实训内容1.数控机床的基本操作介绍：实训开始时，我们首先了解了数控机床的基本构造和工作原理，包括数控机床的各个部分的功能及其相互关系。
2.数控编程的基础知识：我们学习了数控编程的基本知识，包括数控代码的组成、坐标系的选择和角度的表示方法等。
通过讲解和实践，我们掌握了如何编写数控程序，并对G代码和M代码的含义有了全面的了解。
3.数控机床的仿真加工：在掌握了数控编程基础后，我们开始进行仿真加工实验。
我们通过仿真软件模拟了机床加工的过程，包括选择刀具、设定加工路径、调整加工速度和加工深度等。
在实践中，我们加深了对数控机床操作的理解，并掌握了如何在实际操作中调整参数，以获得更好的加工效果。
三、实训过程1.学习数控编程的基础知识：在开始实训之前，我们首先学习了数控编程的基础知识。
通过理论学习和案例分析，我们了解了数控编程的基本原理和操作流程，并学会了如何根据工件的要求，选择合适的加工策略和刀具，并编写相应的数控程序。
2.数控机床的仿真加工实验：在学习了数控编程基础后，我们开始进行仿真加工实验。
我们通过仿真软件进行模拟操作，选择适当的刀具，并设定加工路径和加工参数。
在实验中，我们需要注意机床的安全操作和加工过程的监控，并及时调整参数以确保加工效果的质量。
3.实训总结与反思：实训结束后，我们进行了总结与反思。
通过实际操作和反思分析，我们发现了自己在实训过程中存在的不足和改进的方向，并制定了相应的提高计划。
同时，我们也对实训的收获和意义进行了总结，认识到实训的重要性。
四、实训心得通过这次数控机床仿真加工的实训，我深刻理解了数控机床的工作原理和操作流程，并掌握了数控编程和加工技术。
数控实训报告【三篇】----WORD文档，下载后可编辑修改复制----数控实训报告【一】在课堂上学习电子数控专业大部分都是理论知识，所以我很珍惜这次实习机会，认真的听老师的讲解和介绍，观察每一个机械的构造和零件，以及学习它的实用方法，和理论知识相结合，才能理解的更透彻。
实习参观是数控机床。
首先我们同学按顺序进去参观，然后上课的老师给我介绍一下参观时应该注意那些要求，不要乱碰机械，也不能乱按开关等。
然后我们在老师的教导下通过上机学会了数控车床的程序编写，因为是电脑操作，所以我们首先必须学会电脑能够识别的语言、指令等，这样我们才能正确输入指令操控电脑，得到我们需要的产品。
在编写好程序后，我们可以观看仿真模拟，预先知道该程序是否符合要求和标准，最后接触机床，将编好的程序输入数控机床，一切都是自动化的，零件很快就加工好了，符合我们的要求，所以数控机床很具有时代性。
据说，数控机床的发展和换代几乎与计算机是同步发展的。
通过这次实习我们了解了现代机械制造工业的生产方式和工艺过程。
熟悉工程材料主要成形方法和主要机械加工方法及其所用主要设备的工作原理和典型结构、工夹量具的使用以及安全操作技术。
了解机械制造工艺知识和新工艺、新技术、新设备在机械制造中的应用。
在工程材料主要成形加工方法和主要机械加工方法上，具有初步的独立操作技能。
在了解、熟悉和掌握一定的工程基础知识和操作技能过程中，培养、提高和加强了我们的工程实践能力、创新意识和创新能力。
这次实习，让我们明白做事要认真小心细致，不得有半点马虎。
同时也培养了我们坚强不屈的本质，不到最后一秒决不放弃的毅力!培养和锻炼了劳动观点、质量和经济观念，强化遵守劳动纪律、遵守安全技术规则和爱护国家财产的自觉性，提高了我们的整体综合素质。
在整个实习过程中，老师对我们的纪律要求非常严格，制订了学生实习守则，同时加强清理机床场地、遵守各工种的安全操作规程等要求，对学生的综合工程素质培养起到了较好的促进作用。
一、实训目的本次数控仿真模拟实训旨在通过模拟操作数控机床，使学生掌握数控编程的基本原理、编程方法以及操作技能，提高学生对数控技术的实际应用能力，为今后的工作打下坚实的基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX数控仿真实验室四、实训内容1. 数控编程基础知识（1）数控机床的工作原理及特点（2）数控编程的基本原则及方法（3）数控编程的常用指令及其功能2. 数控仿真软件操作（1）仿真软件的基本操作及界面介绍（2）仿真加工过程的基本步骤（3）仿真加工中的参数设置及调整3. 数控仿真加工实例（1）选取典型零件进行编程（2）进行仿真加工，观察加工过程及结果（3）分析仿真加工过程中出现的问题及解决方法五、实训过程1. 数控编程基础知识学习通过学习数控机床的工作原理、编程原则及方法，掌握了数控编程的基本技巧。
了解数控机床的加工特点，为后续的仿真加工打下基础。
2. 数控仿真软件操作熟悉仿真软件的基本操作，包括界面介绍、参数设置、仿真加工过程等。
通过实际操作，掌握了仿真软件的应用技巧。
3. 数控仿真加工实例选取典型零件进行编程，进行仿真加工。
在加工过程中，观察加工过程及结果，发现并解决出现的问题。
六、实训总结1. 通过本次实训，掌握了数控编程的基本原理及方法，提高了编程能力。
2. 熟练掌握了数控仿真软件的操作，为今后的实际生产提供了有力保障。
3. 通过仿真加工实例，加深了对数控加工过程的理解，提高了实际操作能力。
4. 发现并解决了仿真加工过程中出现的问题，积累了宝贵经验。
5. 认识到数控技术在实际生产中的重要性，为今后从事相关工作奠定了基础。
七、实训体会1. 数控技术是现代制造业的重要技术之一，掌握数控技术对提高我国制造业水平具有重要意义。
2. 数控仿真模拟实训是提高学生实际操作能力的重要途径，应加强实训教学。
3. 在实训过程中，要注重理论与实践相结合，提高自己的综合素质。
4. 数控技术发展迅速，要不断学习新知识，跟上时代步伐。
实训一数控车床认识及基本操作实训一. 实训目的：具体认识数控车床的整体结构，和各部分的作用；了解并掌握数控车床的基本操作。
二. 实训内容：接触数控车床，启动与关闭数控车床，在数控车床上完成一些基本操作。
三. 实训设备：数控车床一台四. 实训思考题1.简述数控车床的安全操作规程.<1）工作时请穿好工作服，安全鞋，戴好工作帽及防护镜，注意：不允许戴手套操作机床。
<2）注意不要移动或损坏安装在机床上的警告标牌。
<3）注意不要在机床周围放置障碍物，工作空间应足够大。
<4）某一项工作需要俩人或多人共同完成时，应注意相互间的协调一致。

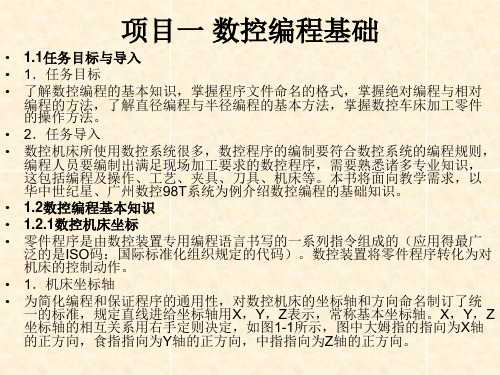

2.机床回零的主要作用是什么？数控装置上电时并不知道机床零点，为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点<测量起点），机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。
机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。
机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。
3.机床的开启、运行、停止有那些注意事项？首先安全第一，关机前要先按急停按钮再切断系统电源开关、最后切断电源开关，开机时顺序相反，开机后刀架要进行回零，主轴要低速热运转几分钟才能进行正常加工，如果停机时间过长要多运转一会，而且刀架也要空运行几下再加工。
一般中途停机超过半小时也要进行回零操作。
按循环启动按钮前为了安全起见要思索几秒钟，数控机床装夹刀具和工件时不能用蛮力冲击力野蛮操作。
工件一定要装夹牢固才能启动主轴。
机床正常运转前应该注意产品装夹是否牢固可靠，刀具是否有干涉，运行时手时刻放在复位键或紧急停止键的位置。
发现刀具或机床有异常时不要犹豫，立即按下复位或急停。
一个零件加工完成时对于精度高的零件应检查产品的尺寸是否符合要求，表面粗糙度等是否达到图纸要求。
