雕刻机常见故障一览表

雕刻机的一般故障及解决方法（2）雕刻机的一般故障及解决方法7：数据线故障8：电脑有病毒或系统问题六：雕刻机洗底不平1：主轴与台面不垂直。

需校正2：刀具有问题3：控制卡有问题七：雕刻机不能正常回机械原点1：方向相反2：控制卡故障或松动3：限位开关或数据线故障4：驱动器故障5：步近电机故障八：雕刻机雕刻线条较宽怎么办？解决方法:1、调整聚焦管的焦距2、正确调节电流解决方法:1、调整聚焦管的焦距2、正确调节电流九：雕刻机电脑信号无法传送造成的原因:1、软件参数设置不正确2、机器与电脑没有联机3、电脑串口有问题4、软件传输速率与雕刻机波特率设置不一致解决方法:1、重新设置参数2、按“脱机”键，使脱机灯灭3、使用另一串口4、重新设置波特率十：雕刻机声音异常造成的原因:1、小车与导轨行进路线中有阻挡物2、小车脱离导轨3、原点坐标设置不合理4、文件实际版面过大解决方法:1、去掉阻挡物2、扶正小车3、修改原点坐标4、修改文件十一：雕刻机空刻原因:1、光路偏移2、激光电源损坏3、有关电路或线路损坏4、激光管损坏或老化5、电流表损坏解决方法1、参照说明书、调整光路2、更换激光电源3、更换电路或线路4、更换激光管5、更换电流表十二：雕刻机不雕刻的相关疑问可能造成的原因1、电源是否为ac220v50hz2、是否通电3、是否打开开关4、是否已用串行线将电脑的串行口和雕刻机连接起来，连接是否稳当5、软件的输出端口设置是否与实际连接一致《雕刻机的一般故障及解决方法》。

雕刻机的故障和解决方法一、噪声大。

主轴电机运行噪声大——主轴轴承质量下降或损坏；X轴行走时噪声大——X向电机轴承损坏或X向导轨滑块无油、太脏、过紧、滚珠磨损、滚珠掉落；正常噪音：步进电机每走一步有一停顿，有一定的噪声是正常的。

在一定的频率下还会引起机体共振，产生明显噪声。

但此噪声不会影响正常使用。

二、某轴严重丢步。

X,Y, Z轴步进电机各由两个专用芯片驱动，如某轴驱动芯片中有一个没有贴紧其散热器，会造成温升过高。

芯片温度超过105摄氏度会自动保护性断电流，待温度降低时电流又恢复，如此循环不断，此时能听到该轴有嗒、嗒的振动声。

此时不管手动还是输出数据，该轴都会时走时停而严重丢步。

三、总电源开后，变频器亮，开控制箱无反应。

a. 控制箱外保险丝断;b, 开关电源内保险丝断;c. 控制箱三芯电源线插头接触不良。

四、总电源开后，变频器亮，主轴手控/遥控开关拨向右，开主轴无反应。

a, 变频器不在运行状态；b, 电位器坏；c, 变频控制器内接线脱落；d, 变频器到主轴电机电缆未接好或断线。

五、总电源开后，开控制箱电源开关，液晶显示正常，复位灯亮，X、Y、Z三灯亮，但无反应。

37芯电缆插头未插好。

六、主轴电机突然停转，变频器显示ERR 01, 即缺相；或电机通电伴有嗡嗡响声，但不转：可能原因：1, 主轴电机内引线开焊。

确认方法：万用表量主轴电机插座三芯间电阻。

解决方法：卸下插座，把开焊线重焊好。

可能原因：2，主轴电机到变频器三线电缆接插件未接好，解决方法：重插或重接好再试。

可能原因：3，主轴电机到变频器三线电缆断线，确认方法：万用表量电缆两端插头之间电阻，解决方法：把断线处接好或换线。

七、主轴电机突然停转，变频器显示ERR 05，或ERR 07，即为过压；显示ERR 06或08，即为欠压，请检查电源220V电压是否正常稳定。

调速或关机时降速过快也会引起内电压过高导致报警及停机。

八、主轴电机突然停转，变频器显示ERR 13或ERR 09。

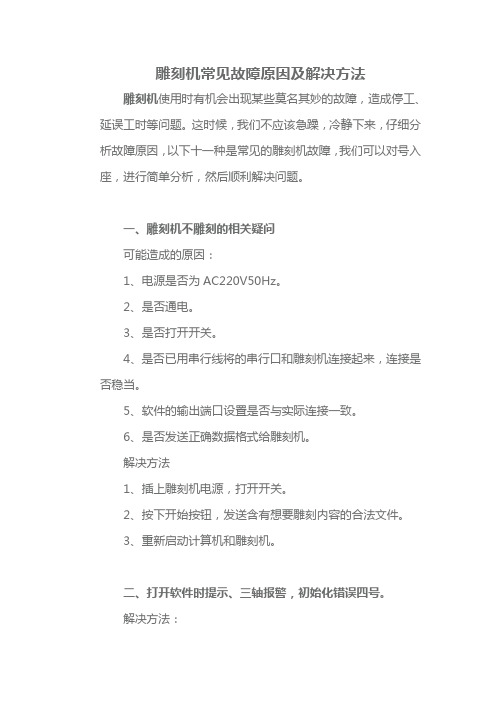

雕刻机常见故障原因及解决方法雕刻机使用时有机会出现某些莫名其妙的故障，造成停工、延误工时等问题。

这时候，我们不应该急躁，冷静下来，仔细分析故障原因，以下十一种是常见的雕刻机故障，我们可以对号入座，进行简单分析，然后顺利解决问题。

一、雕刻机不雕刻的相关疑问可能造成的原因：1、电源是否为AC220V50Hz。

2、是否通电。

3、是否打开开关。

4、是否已用串行线将的串行口和雕刻机连接起来，连接是否稳当。

5、软件的输出端口设置是否与实际连接一致。

6、是否发送正确数据格式给雕刻机。

解决方法1、插上雕刻机电源，打开开关。

2、按下开始按钮，发送含有想要雕刻内容的合法文件。

3、重新启动计算机和雕刻机。

二、打开软件时提示、三轴报警，初始化错误四号。

解决方法：1. 检查与机器的两根数据线有没有接好；2. 检查控制箱内的转接板的保险丝是否烧掉，换保险丝；3. 检查5V12V电源是否正常供电。

三、雕刻时出现错位，或尺寸不对。

解决方法：1. 检查雕刻软件的路径正确与否；2. 检查丝杆的间隙大小及光杆的紧固螺丝有没有松动；3. 检查软件参数的设置正确与否；4. 检查地线是否接好；5. 电脑是否中病毒。

四、X轴行走某段时Z轴不抬刀，按向上走却向下走。

解决方法：1. 检查Z轴马达是否正常运行，功率及驱动器电流的大小；2. 检查Z轴马达线是否有接触不良或中间断的情况。

五、雕刻机主轴电机不转或反转。

解决方法：1. 检查变频器的参数的设置；2. 变频器的信号线是否接反，将变频器上接电机的三根线任意两根互换；3. 检查连接变频器与控制箱的线是否接触良好；4. 在变频器接线完好的情况下，电机不转则电机坏。

六、雕刻机出现砸刀现象。

解决方法：1. Z轴马达功率不够，联轴器松动；2. Z轴驱动器的电流过小，或信号线接错；3. 检查Z轴电机线是否插好。

七、打开软件开机时，出现轴关闭。

解决方法：1. 驱动器的问题或输出信号线接触不良；2. 马达线接触不良；3. 检查软件中设置的参数是否正确。

23个常见雕刻机故障及解决方案雕刻机销售过程中，有很多客户来电在线提问一些雕刻机在使用当中经常出现的问题，巨峰数控工作人员整理了一份"雕刻机故障及解决方案"技术资料，以供雕刻机客户们维修参考：雕刻机故障及解决方案目录：1、雕刻机一轴或三轴不走动或走动不正常2、雕刻机z轴失控3、常见错误4、雕刻深浅不一5、雕刻机乱刻故障6、雕刻机洗底不平7、雕刻机不能正常回机械原点8、雕刻机雕刻线条较宽怎么办？9、雕刻机电脑信号无法传送10、雕刻机声音异常11、雕刻机空刻12、雕刻机不雕刻的相关疑问13、打开软件时，电脑提示"打开卡失败，请检查卡"的提示14、打开软件时提示：三轴报警，初始化错误四号15、雕刻时出现错位，或尺寸不对16、X轴行走某段时Z轴不抬刀，按向上走却向下走17、主轴电机不转或反转18、雕刻机出现砸刀现象19、打开软件开机时，出现轴关闭20、雕刻过程中出现限位现象。

21、雕刻机开机时机器不通电22、雕刻机按钮运动时轴只往一个方向走23、雕刻机在发送软件不能正常打开，雕刻的东西出现畸形一、雕刻机故障：雕刻机一轴或三轴不走动或走动不正常1：控制卡松动或故障。

2：相对应的轴的驱动器故障。

3：相对应的轴步进电机故障。

4：相对应的连轴器断列或松动。

5：相对应的丝杆断裂或丝杆螺母出现故障。

6：相对应的轴的滑快出现故障。

7：驱动器细分数、电流、与软件中设置不一样。

二：雕刻机故障：雕刻机z轴失控1：控制卡松动或故障。

2：静电干扰。

3：z轴马达线故障4：文件路径有误5：变频器干扰6：电脑系统有问题或有病毒7：操作失误三：常见错误1：控制卡松动或故障2：驱动器故障3：步进电机故障4：静电干扰5：马达线故障6：数据线故障7：路径有误8：连轴器断裂或松动9：加工速度太快0：电脑系统问题或病毒四：雕刻深浅不一1：控制卡松动或故障2：步近电机故障3：驱动器故障或电流细分与软件设置不一致4；z轴马达线故障5：主轴电机故障6：变频器干扰或数据设置有误7：静电干扰8：电脑病毒或系统问题五：雕刻机乱刻故障1：控制卡故障2：变频器干扰3：文件路径有误4：静电干扰5：软件设置有问题6：驱动器故障或电流细分设置有误7：数据线故障8：电脑有病毒或系统问题六：雕刻机洗底不平1：主轴与台面不垂直。

10种雕刻机解决方法雕刻机是一种精密的机械设备，用于在各种材料上进行刻划、雕刻和雕切等加工。

在长时间运行和使用的过程中，可能会遇到一些问题。

下面是10种常见雕刻机问题的解决方法：1.雕刻机不能正常启动。

首先，检查电源是否正常连接，是否有电流输出。

其次，检查控制器和电机之间的连接是否良好。

最后，检查设备的安全锁是否解锁。

2.雕刻机切割效果不理想。

这可能是刀具的问题，可以尝试更换新的刀具。

另外，也可能是加工参数不正确，可以调整切削速度和进给速度等参数。

3.雕刻机刀具抖动。

这可能是由于刀具松动或磨损导致的。

可以检查刀具的固定螺丝是否松动，并定期更换磨损的刀具。

4.雕刻机运行过程中出现噪音。

这可能是由于机械部件磨损或松动导致的。

可以检查机械部件的紧固情况，并进行润滑处理。

5.雕刻机切削速度过慢。

这可能是由于加工参数设置不正确导致的。

可以调整切削速度和进给速度等参数，提高加工效率。

6.雕刻机切削深度不一致。

这可能是由于工件表面不平整或工件固定不稳导致的。

可以调整刀具的下刀深度，并加强工件的固定，保持稳定的切削深度。

7.雕刻机运行过程中发生断电。

这可能是由于电源不稳定或设备过载导致的。

可以检查电源连接是否稳定，并合理控制设备的负荷。

9.雕刻机运行过程中出现报警。

这可能是由于刀具碰撞或传感器故障导致的。

可以检查刀具是否安装正确，并检查传感器的连接和工作情况。

10.雕刻机无法正常停止。

这可能是由于控制器故障或程序错误导致的。

可以尝试重启设备，并检查程序的正确性。

机械故障分析：一：一轴或三轴不走动或走动不正常1：控制卡松动或故障。

2：相对应的轴的驱动器故障。

3：相对应的轴步进电机故障。

4：相对应的连轴器断列或松动。

5：相对应的丝杆断裂或丝杆螺母出现故障。

6：相对应的轴的滑快出现故障。

7：驱动器细分数、电流、与软件中设置不一样。

二：z轴失控1：控制卡松动或故障。

2：静电干扰。

3：z轴马达线故障4：文件路径有误 5：变频器干扰 6：电脑系统有问题或有病毒7：操作失误三：错误1：控制卡松动或故障2：驱动器故障 3：步进电机故障4：静电干扰 5：马达线故障6：数据线故障 7：路径有误8：连轴器断裂或松动 9：加工速度太快 10：电脑系统问题或病毒四：雕刻深浅不一1：控制卡松动或故障2：步近电机故障3：驱动器故障或电流细分与软件设置不一致4；z轴马达线故障5：主轴电机故障6：变频器干扰或数据设置有误7：静电干扰8：电脑病毒或系统问题五：乱刻1：控制卡故障2：变频器干扰3：文件路径有误4：静电干扰5：软件设置有问题6：驱动器故障或电流细分设置有误7：数据线故障8：电脑有病毒或系统问题六：洗底不平1：主轴与台面不垂直。

需校正2：刀具有问题 3：控制卡有问题七：主轴停转1：主轴内部短路2：电流屏蔽3：变频器参数设置有误或自身故障4：控制卡故障 5：主轴线或数据线短路八：主轴转动声音不正常1：变频器设置有误2：主轴不转3：主轴本身有问题九：走动或回机械原点时方向相反1：在记事本中改”public.dat“文件2：修改变频器的接线方法3：在威宏软件中该转出方向十：机器不能正常回机械原点1：方向相反2：控制卡故障或松动3：限位开关或数据线故障4：驱动器故障5：步近电机故障十一：不能自动对刀1：控制卡松动或故障2：对刀块线故障3：对刀块表面有绝缘物质4：静电干扰5：软件或电脑问题十二：主轴自动转或停不了1：控制卡故障2：变频器故障假设一台装有维宏系统的雕刻机，再突然断电的情况下，不小心推动了龙门架，通电后造成雕刻系统坐标值与机床主轴坐标值不相吻合的情况－－－－错位，怎么解决个人认为解决方法如下１，加工前Ａ，将主轴回到机械原点，清零Ｂ，移动到加工原点，定好刀后加工２，加工过程中，如上假设只有一条，就是将主轴回到机械原点后，再让其自动加工（前提是有可能需要手工记录工件原点相对与机械原点的坐标值）3，机械配件问题清洁机械运动部分，加润滑剂还有可能是机械零件损坏，一般多出现导轨的直线轴承和丝杆的压力轴承损坏1、首先检查手柄线是否连接好，若末接好把线重接好即可。

解决方法：1、检查板卡的驱动程序有没有装好，或把板卡换一个PCI插槽；2、把两根数据连接线重新安装，检查有没有断针的现象；3、板卡有问题，更换板卡。

故障现象二：打开软件时提示：三轴报警，初始化错误四解决方法：1、检查电脑与机器的两根数据线有没有接好；2、检查控制箱内的转接板的保险丝是否烧掉，换保险丝；3、检查5V12V电源是否正常供电。

木工雕刻机Z轴失控（扎刀）1、控制卡松动或故障；2、静电干扰；3、Z轴电机线故障；4、文件路径有误；5、变频器干扰；6、电脑系统有问题或有病毒；7、Z轴电机功率不够，联轴节松动；8、Z轴驱动器的电流过小，或信号线接错。

木工雕刻机单轴或三轴不走动或走动不正常1、控制卡松动或故障；2、相对应轴的驱动器故障；3、相对应轴步进电机故障；4、相对应的连轴器断裂或松动（连轴器松动表现症状，雕刻时字体错位）；5、相对应的丝杆断裂或丝杆螺母出现故障；6、相对应的轴的滑块出现故障；7、驱动器细分数、电流、与软件中设置不一样。

雕刻机雕刻深浅不一1、控制卡松动或故障；2、步进电机故障；3、驱动器故障或电流细分与软件设置不一致；4、Z轴电机线故障；5、主轴电机故障；6、变频器干扰或数据设置有误；7、静电干扰；8、电脑病毒或系统有问题；9、工作平台不平。

雕刻机出现错误1、控制卡松动或故障；2、驱动器故障；3、步进电机故障；4、静电干扰；5、电机线故障；6、数据线故障；7、路径有误；8、联轴节断裂或松动；9、加工速度太快；（系统参数弯道加速度过大）10、电脑系统有问题或病毒。

木工雕刻机乱刻1、控制卡故障；2、变频器干扰；3、文件路径有误；4、静电干扰；5、软件设置有问题；6、驱动器故障或电流细分设置有误；7、数据线故障；8、电脑有病毒或系统有问题。

木工雕刻机主轴停转1、主轴内部短路；2、电流屏蔽；3、变频器参数设置有误或自身故障；4、控制卡故障；5、主轴线或数据线短路。

木工雕刻机铣底不平1、主轴与台面不垂直需校正（表现症状：下刀与收刀深浅不一）；2、刀具有问题；3、控制卡有问题；4、Z轴驱动器或者Z轴丝杠有问题。

雕刻机常见问题及解决方法
一、不能联机
1.检查联机
2.检查数据线
二、雕刻机不能正常复位
1.感应开关位置没有对应上或距离太远
2.有一个方向的步进机电不同心，电机自动转轴有摆动：换电机
3.有一个方向的联轴器有问题：加紧螺丝或换联轴器
4.有一个方向的导轨或丝杆卡位：在导轨或丝杆上添加黄油
5.连接控制线的连线接触不良
6.有驱动卡坏：换掉
三、雕刻时机器很响
1.雕刻刀迟钝了：可以换把刀
2.雕刻刀具直径太大：切1厘米用直径3毫米刃长12毫米的铣刀，
切2厘米用直径4毫米刃长22毫米的铣刀
3.主轴转数太低
四、刻字时错位
1.联轴器有问题：加紧螺丝或换联轴器
2.有一个方向的导轨或丝杆卡位：在导轨或丝杆上添加黄油
3.材料没有规定好
4.检查接地线接地是否良好
五、雕刻时有深有浅
1.雕刻刀没有装紧
2.刀套比刀的直径要大
3.材料候补不均匀
4.台面不平。

控制软件部分故障：1、打开维宏控制软件时，提示找不到硬件1）、打开设备管理器，找到维宏控制卡，卸载，重新扫描硬件，找到维宏控制卡后，重新安装驱动，如杀毒提示有硬件加载驱动，一律点允许。

2）然后打开控制软件，看能否打开；3）如果还是打不开，请将控制卡更换PCI插槽，并将控制软件卸载，重新安装控制软件，根据提示重启电脑，然后看控制卡能否打开；.4）有条件的，跟换一台电脑试一下，看是否电脑主板直来那个不好造成供电不足，影响控制卡正常工作。

若果如果正常，请联系电脑销售商进行维修；5）如果还是无法打开，请与我公司维修人员联系，派人前来维修。

2、打开速达控制软件，联机时提示无法联机1）检查右下角的网络连接图标是否连接，如果出现这样，则说明电脑与控制卡没有连接好，请检查控制卡上有无红色指示灯亮，以及24V开关电源是否工作；2）看电脑后面的网络插口和控制卡的网络插口上的指示灯是否闪亮，3）如不亮，请把连接电脑和控制卡的网线插头拔出，再重新插一下，如果不行，请换一根好的网线试一下；4）如果还是无法联机，说明电脑的网络接口可能损坏了，请跟换一台电脑试一下，若果更换后正常，说明是电脑故障；5）如果提示还是无法联机，请与我公司维修人员联系，派人前来维修。

3、打开维宏控制软件后，对完工件原点，按加工的快捷键不能加工1）请检查，所需要加工的文件路径是否加载了控制软件里面；2）如果软件里是加载了，请重新加载一遍；3）如果加载后还是不能加工，请检查下加工路径的信息，不行请重新生成下，并重新加载文件；4）如果还是加工，请与我公司维修人员联系，派人前来维修。

4、打开维宏控制软件后，系统ESTOP报警1）、检查控制柜电源是否打开，控制柜前面的红色按钮是否打开，绿色按钮开关是否打开，控制柜后面的+24v开关电源是否工作，接口板上的指示灯亮不亮；2）如果上述检查都正常，打开软件里的I/O状态界面一栏检查里面的第J1-5针脚是否是P，如果不是的话，请同时按住ctrl+alt+shift 键，然后用鼠标移到J1-5针脚的上面，点右键，选择修改极性，确定，重启软件，看是否正常；3）如果上面的检查，一切正常，请检查下控制卡和接口板的连接线的连接情况，有时，由于控制柜的接地不是很好，导致机柜的静电无法导入地下，会干扰控制卡，造成逻辑错误，这个时候，请关闭电源，并将地线重新连接，后开机一般都会正常；4）如果提示还是无法联机，请与我公司维修人员联系，派人前来维修。
